BMB-Module: “Corfe Castle Station”

[Ferdinand Bogman]

Zomaar een gedachte: kun je de relais niet in serie zetten, oftewel: op de eerste serie relais een extra contact om de tweede serie om te zetten?

[Sofie]

Zomaar een gedachte: kun je de relais niet in serie zetten, oftewel: op de eerste serie relais een extra contact om de tweede serie om te zetten?

Ik weet niet of ik em helemaal volg, maar naar mijn idee bestaat de kans tot het probleem dan nogsteeds.
Al heb je dan wel 3 relais die moeten falen voordat het fout gaat.

Je hebt als persoon dan toch nog geen feedback totdat het zover is.

[Ferdinand Bogman]

Voor feedback kun je altijd een extra contact op je relais gebruiken.

Het probleem dat je wilt voorkomen is dat een van de DCC-polen tegelijk met een van de DC-polen op de baan staat, doordat de relais niet precies gelijk opkomen en afvallen.

Ik ga even uit van relais met twee omschakelcontacten, in plaats van enkele.
Eerst maar in woorden, om te zien of mijn idee klopt:

• als relais 1A afvalt, schakelt dat de DCC uit
• als relais 1A afvalt, schakelt dat relais 1B op
• als relais 1B opkomt, schakelt dat de DC aan

Dit gaat goed: eerst gaat de DCC uit en daarna de DC aan.
En nu terug:

• als relais 1A opkomt, schakelt dat de DCC aan
• als relais 1A opkomt, schakelt dat relais 1B af
• als relais 1B afvalt, schakelt dat de DC uit

Dit gaat fout! de DC gaat pas uit als de DCC al aan is. Daarom is een derde relais nodig, in het getekende schema de onderste twee. Dat relais, laten we het 2 noemen, wordt geschakeld door relais 1B (op of af, maakt niet uit) en verbindt de DCC of de DC met de rails.

In de eerste situatie wordt door 2 pas DC op de rails gezet, als 1A DCC heeft uitgezet en 1B DC aan.
In de tweede situatie wordt door 2 pas DCC op de rails gezet, als 1A DCC heeft aangezet én 1B DC uit.

[Hans van de Burgt]

Afgelopen zaterdag reden we in BMB verband met zowel de dubbelsporige BMB Modules als met de enkelsporige "Just Another Branchline" modules. De laatste zijn wat compacter van formaat dan de standaard BMB modules. De koppeling tussen de brancheline-modules gaat met een vast kopproffiel en gefixeerde rails op de modulescheiding. Ook ontbreken zijplaten, achtergrondplaat en hemel. Ze zijn met diepte van 40cm ook minder diep dan de gewone BMB bakken.

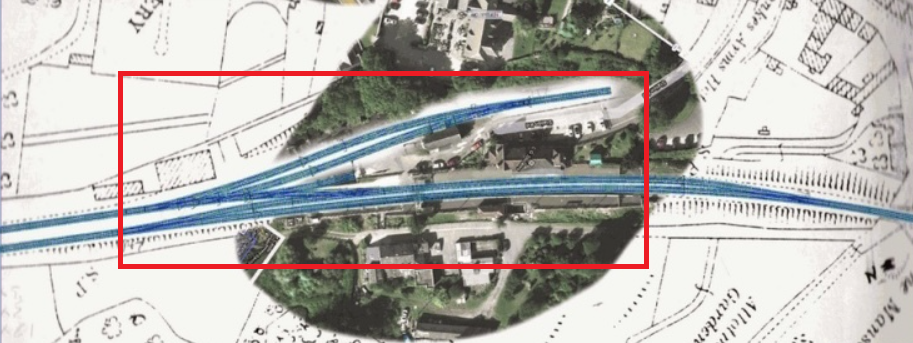

Nu is mijn project Corfe Castle zo ontworpen dat deze mee kan draaien in de BMB ModuleBaan. Maar eigenlijk is het voorbeeld, de Swanage Railway Line, een echte enkelsporige brancheline. Voor de BMB module heb ik echter het stuk nagebouwd bij Corfe Castle waar de treinen elkaar kunnen inhalen en/of omlopen. (Zie de rode rechthoek). Wel is de meest rechter wissel naar links verplaatst. En er zijn aan beide zijden extra spoortjes toegevoegd. Aan de linkerzijde conform het grote voorbeeld (anno nu).

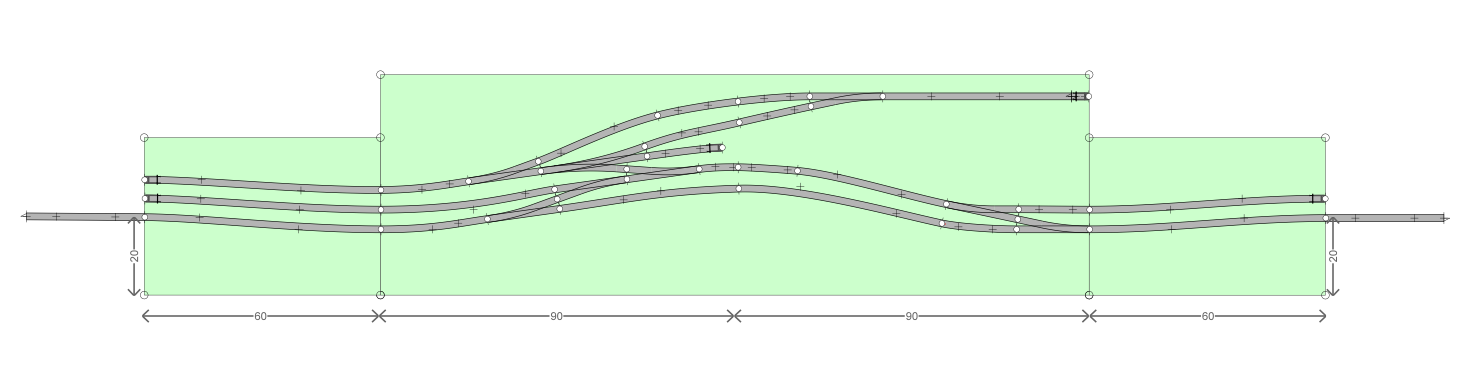

Met Werner (kartrekker van het "Just Another Branchline" project, heb ik besproken op welke wijze Corfe Castle mee kan draaien in de besproken enkelsporige brancheline. Het vaste kopprofiel is zoals gezegd 40cm diep. De overgangen liggen precies op de helft van het kopprofiel. De meest eenvoudige oplossing is om daar waar ik normaal een Blackbox van 30cm breed gebruik, aan beide zijden een koppelmodule maak van 40cm diep en 60cm breed. Het meest onderste spoor aan beide zijden kan dan zonder al te veel problemen gekoppeld worden aan een JAB module.



Aan die zijde dus met een "harde" overgang, en aan de andere zijde m.b.v. een  schuiflas. Natuurlijk vraagt het vervoeren van deze twee extra modules meer ruimte in de auto, maar daar staat tegenover dat ik heel wat andere spullen niet mee hoef te nemen.

Gr, Hans
