Surava in modules

[Boertje]

Een nieuw project.... En dit na een experiment voor wissel in componentvorm zoals beschreven bij Albulisch.
Naast mijn Albulisch vaste baan,https://forum.beneluxspoor.net/index.php?topic=90386.new#new ben ik begonnen met de opbouw van dit moduleproject op basis van station Surava in 1 op 87. Niet helemaal natuurgetrouw maar wel grotendeels. Dat heeft geresulteerd in 16 modules, allemaal van gelaserde stukken hout, in elkaar gelijmd. De overgangen zijn zelf ontwikkeld met een haakconstructie, zodat ik niet alles de hele tijd hoef te stellen bij opbouw.

Ondertussen is het schaduwstation (of opstelterrein) technisch klaar. Het wachten is nog op wat rails van mijn huisleverancier en wat XLR stekkers en stopcontacten om de hele baan rijdend te krijgen. Wisselsturing, terugmelding en seinsturing gebeurt met Arcomora spullen, in principe onder iedere bak een Mardec voor de servo's, een Okkie/Arloco voor bezetmelding en waar nodig een Arsigdec voor de seinen. De XLR connectoren gebruik ik om 5 polig alle spanningen de baan in te krijgen en de 3 polige gebruik ik om losse verbindingsmodules van spanning te voorzien vanuit een Okkie bezetmelder en de retour van de DCC centrale. Het wachten is nog op de nieuwe centrale van Karst Drenth.... Als dat te lang duurt zal ik een DAISY II inzetten.

Hieronder wat foto's van de stand van zaken:

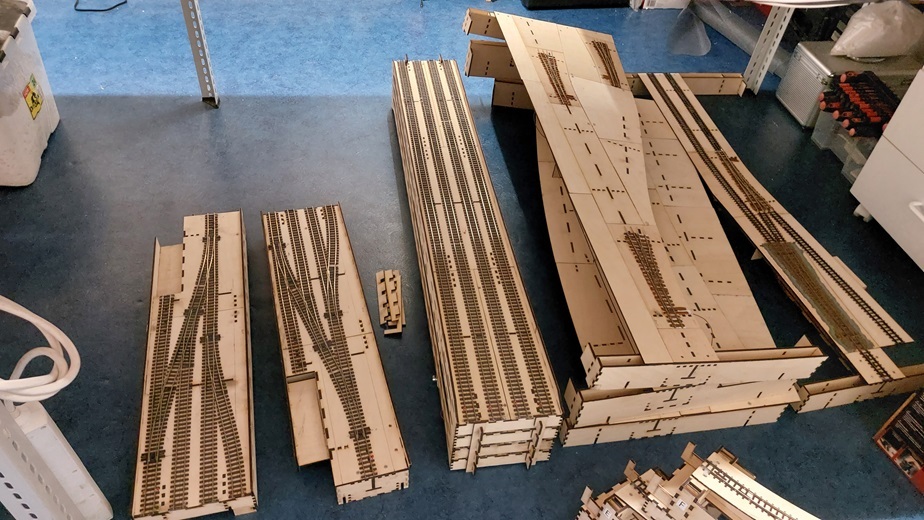

De stapel (redelijk) rechte modules:

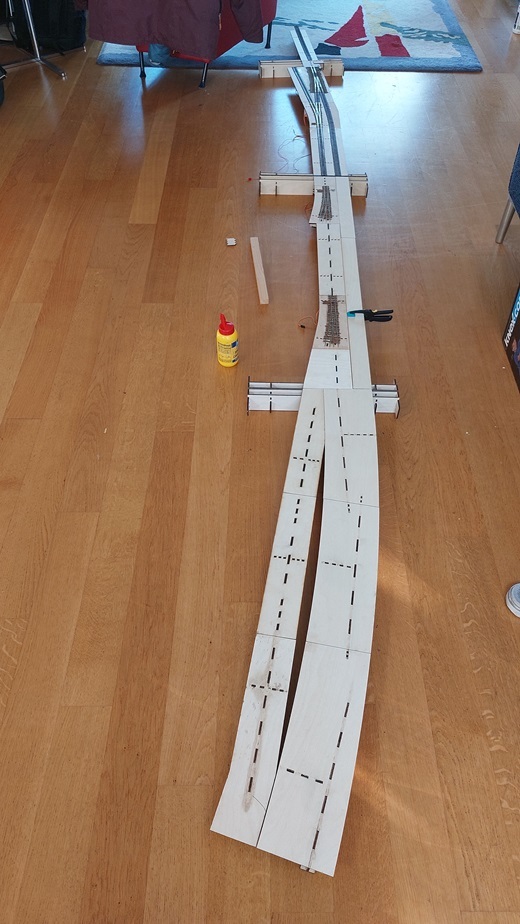

De eerste uitleg in de woonkamer tijdens de bouw van de verschillende delen:


Dit is te groot om thuis op te bouwen.... of iedereen moet het huis uit zijn en dan kan het in de woonkamer staan. Ach ja... verklaar me maar voor gek, ik snap het ook nog.

Eddy

[martijn v m]

Zelf gelaserd?

Leuk project weer.  RhB is altijd goed.

Dit wordt een station met een schaduwstation?

[Boertje]

Hoi Martijn,

Alles zelf gelaserd... die laser moest daarna echt goed schoongemaakt worden, heeft overuren gemaakt.
Wordt inderdaad station, overweg en dan aan beide kanten 180 graden lus met opstelstation er direct achter (onder het landschap denk ik zo). In de diepte heel compact.

Heb nog wel een briljant idee nodig voor poot/schraagstructuur: stevig maar heel licht is het eisenpakket  Deze modules zijn ook vedertjes.

Eddy

[Huup]

Zeg Ed, schop je nou telkens je gezin t huis uit als je met je treintjes wil spelen? 🙃
Ik bedoel, zo groot, waar zet je t neer??

Groet
Huibert

[Boertje]

He Huibert, de vaste baan is er altijd... dit is voor evenementen denk ik zo...

Eddy

[martijn v m]

Bouw er 2 Fremo RhB kopschotten aan. Kan je ook meedoen.

Maar kwa opzet een beetje als Langwies van RhB mickey

Station met erachter opstel mogelijkheden. Ideaal.

En gaaf dat je het houtwerk zelf kan laseren.

[Boertje]

Ja Martijn, die fremo koppen heb ik ook in mijn achterhoofd nog. Maar ik zou ook graag zelf compleet speelklaar zijn. En dit concept is bijna standaard voor demo banen langzamerhand. Wat ik anders doe is het schaduwstation direct achter/onder het lanschap positioneren en met hoeken groter dan 90 graden van het zichtbare deel af te rijden. De baan ligt dan visueel helemaal in een 'binnenboog'. De eerste baan die ik me zo herinner was'tuinpad van mijn vader', alweer een aantal jaren geleden. Kieken wat dit kan worden.

[Hollandserhbfan]

Hoi Eddy,

Leuk, weer een RhB bouwer, altijd leuk RhB motieven. Surava is een leuk station, was er in Oktober 2023. Mocht je nog een foto van iets op Surava willen hebben, de kans is aanwezig dat ik het heb gefotografeerd (of juist net niet natuurlijk)..
Succes en ik ga het volgen.

Groet Aad

[Boertje]

Ha die Aad, Nou... we hadden al connectie hoor via Albulisch. Jij bent ook top bezig met de eerste landschap delen. Ziet er tof uit!!

Eddy

[Boertje]

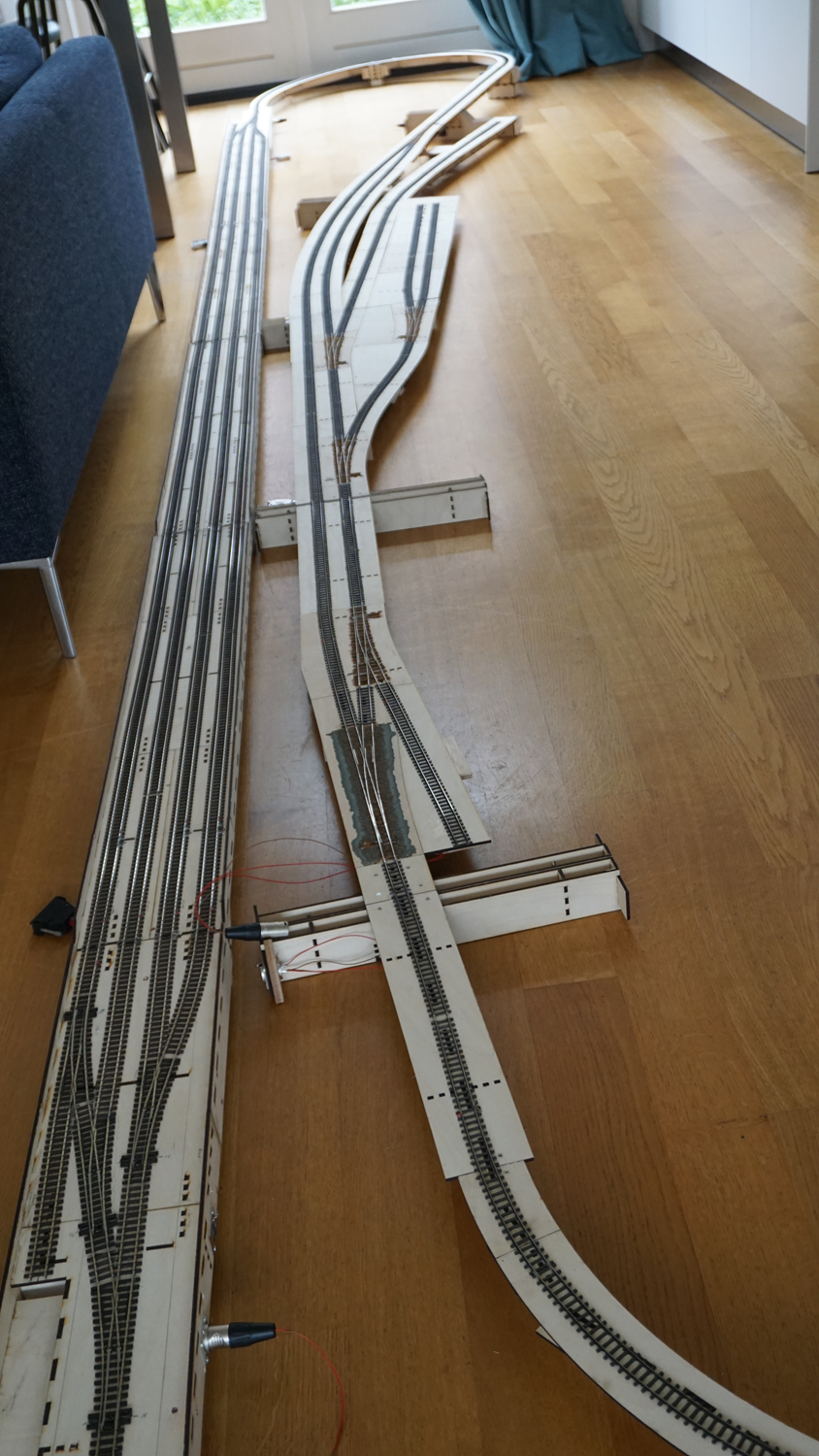

En vandaag de tijd genomen om wat nu af is, maar ns aan elkaar te leggen in de woonkamer:
Het rondje is rond, alle techniek om te kunnen rijden en te sensen is geïnstalleerd en per module getest. Ik ga vol op Arcomora van Nico Teering met nu Mardecs en Arloco's geïnstalleerd voor wisselsturen en bezetmelding. Top ontwikkelde software moet ik zeggen, alle complimenten, en zo'n DCC next is lekker overzichtelijk. De spullen zijn prima per deel te configureren en te testen en configuratie is een eitje.

Het wachten is op de nieuwe centrale van Karst Drenth, die moet hier de boel gaan besturen...

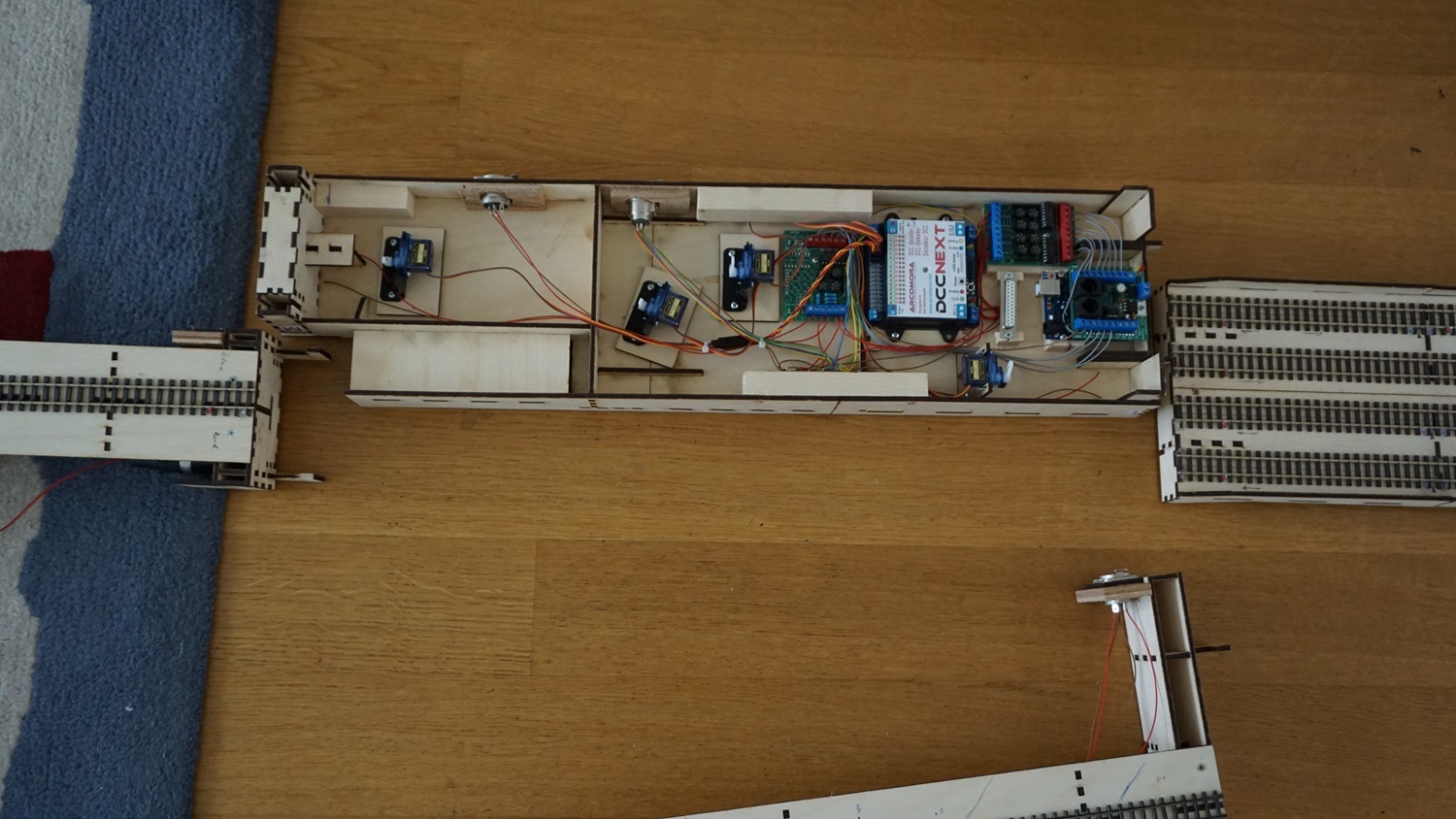

Wat er nog op moet is een overweg, bestuurd door nog een Mardec en 6 seinen, bestuurd door 3 arsigdecs. Behoorlijk wat hardware (15 arduino's in totaal), maar daardoor minimale bedrading van module naar module en alleen bedrading van centrale naar de 6 'sturende' modules van deze baan. De andere delen zijn 'slaafjes' en zijn met 3 polige XLR stekkers verbonden met een 'sturende' module om bezetmelding mogelijk te maken. De bedrading van centrale naar stuurmodule bestaat uit een 5 polige kabel met XLR pluggen en een loconet kabel voor bezetmelding. Easy-peasy..

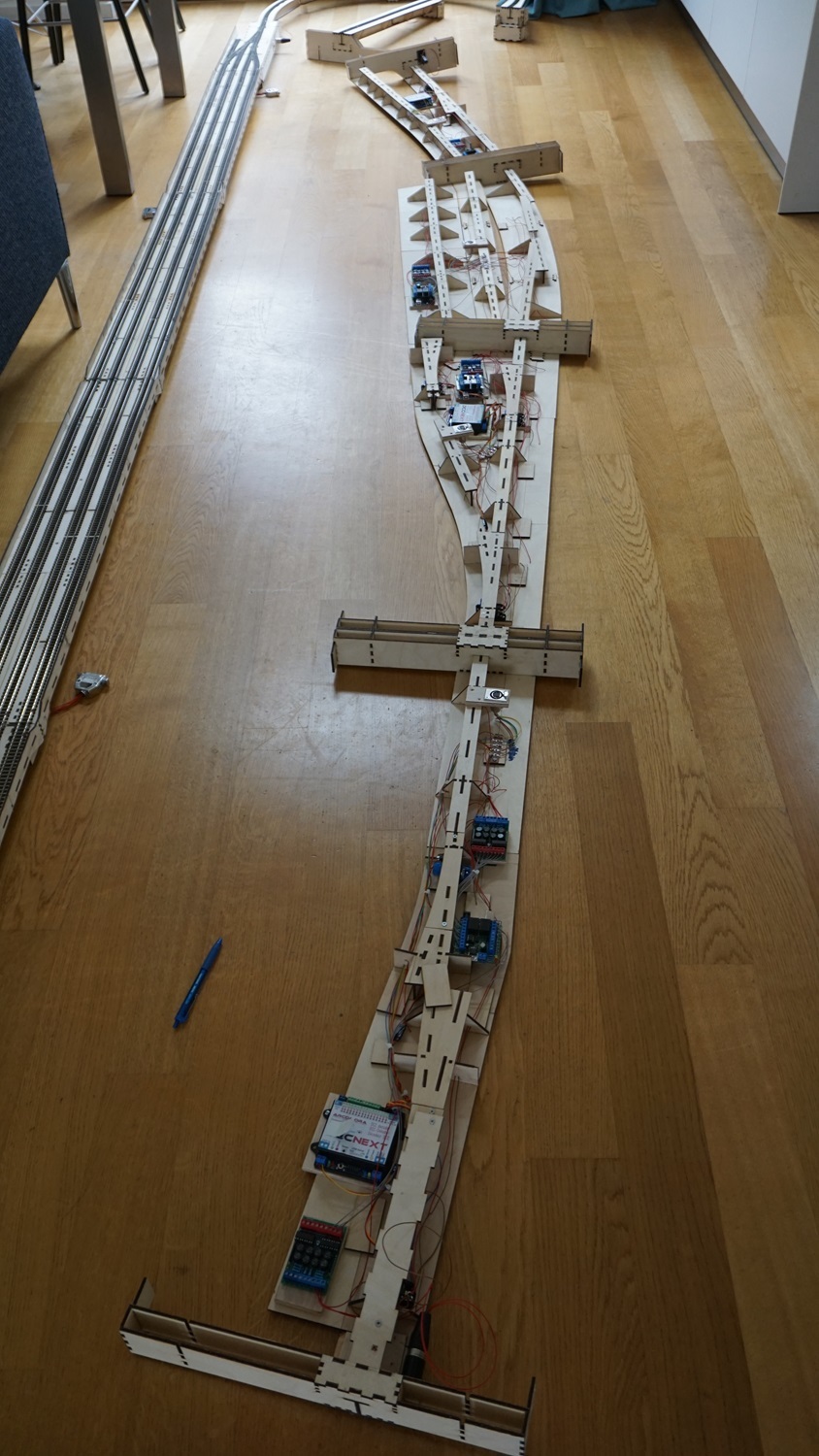

Hoe ziet het er uit?








Nog 1 foutje gemaakt... ahum. 1 XLR plug/stekker past niet op de plek waar ik die bedacht had. Die moet nog even verplaatst worden.

Met dat alles in de kamer ligt heb ik ook de plaatsen van de bovenleidingmasten en de seinen bepaald. De kunnen nu per module ingevuld gaan worden. Stapje voor stapje verder.

Eddy

PS: foto's niet helemaal scherp... volgende keer beter.

[Dave.......]

Ziet er netjes uit Eddy!

[Boertje]

thx Dave!

[Huup]

Das nog s tapijtrijden, Eddy...... komt er bij de vier sporen nog een ontspoor- cq afvalbeveiliging?

[Boertje]

Yep, wordt onderdeel van de ondersteuning van het landschap. Hoe? Weet ik nog niet... de ideeen voor een simpel onderstel beginnen ook te borrelen... dan is het tapijt af.

[Jeronimos]

Misschien zou je een voorbeeld kunnen nemen aan de een na laatste foto in deze post (#151)

https://forum.beneluxspoor.net/index.php?topic=108439.msg3222464689#msg3222464689
