Auteur
Topic: Diesel Vijf (DE-5) in messing van FRIE (gelezen 173874 keer)
Weerd
Offline
Berichten: 1260
Re: Diesel Vijf (DE-5) in messing van FRIE
«
Reactie #105 Gepost op:
27 december 2015, 23:41:50 »
Karst,
Kan je bij die epoxy printplaat van het draaistelframe niet meer gleuven fresen, dan kan je meer elektrische verbindingen (bijvoorbeeld voor de verlichting) meepakken.
Gerard
Gelogd
Karst Drenth
Offline
Berichten: 10231
NS blauw, groen, rood, bruin, grijs en standgroen
Re: Diesel Vijf (DE-5) in messing van FRIE
«
Reactie #106 Gepost op:
28 december 2015, 21:51:16 »
Hoi,
En weer een paar stapjes verder

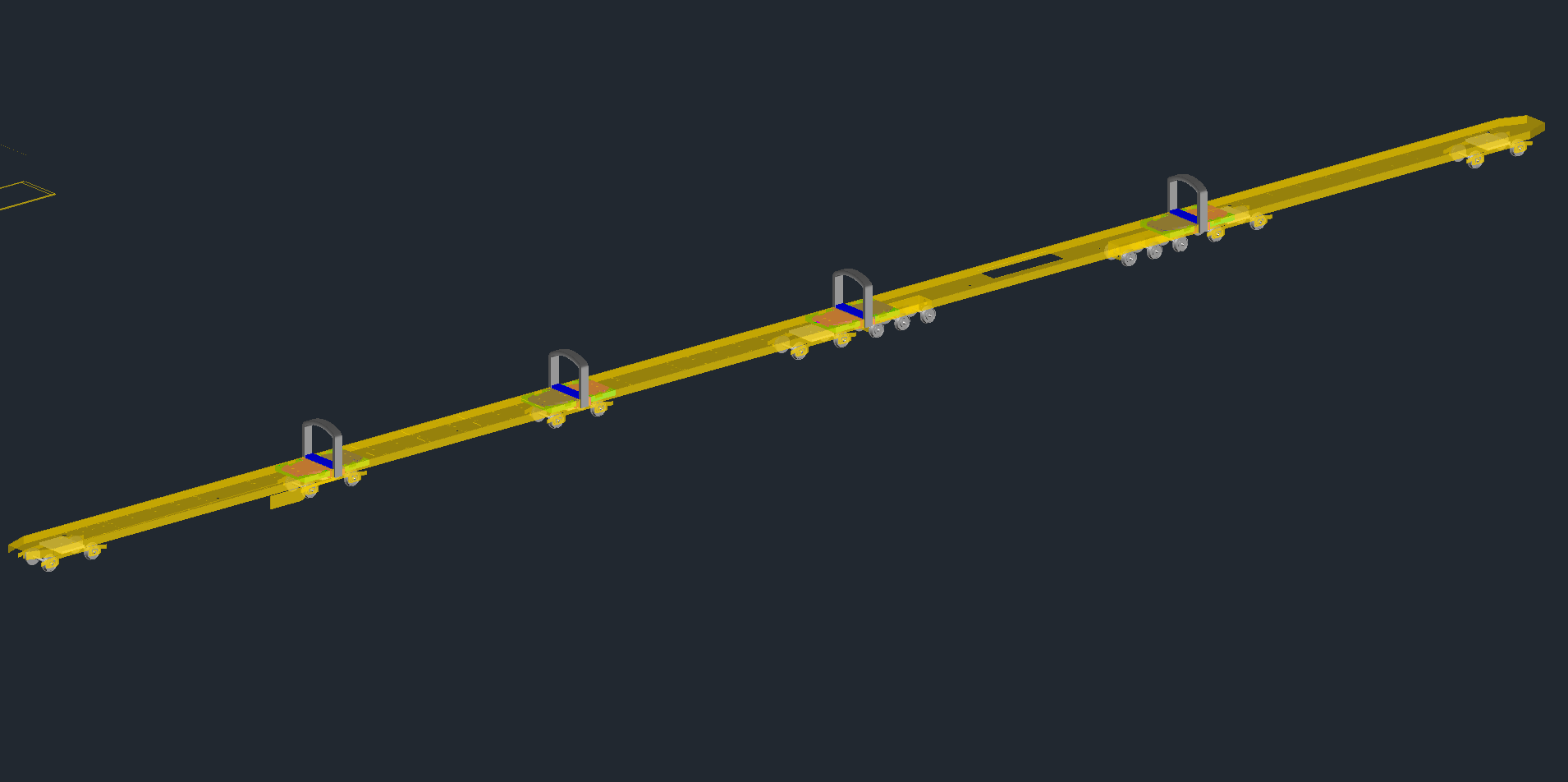

De complete trein staat nu

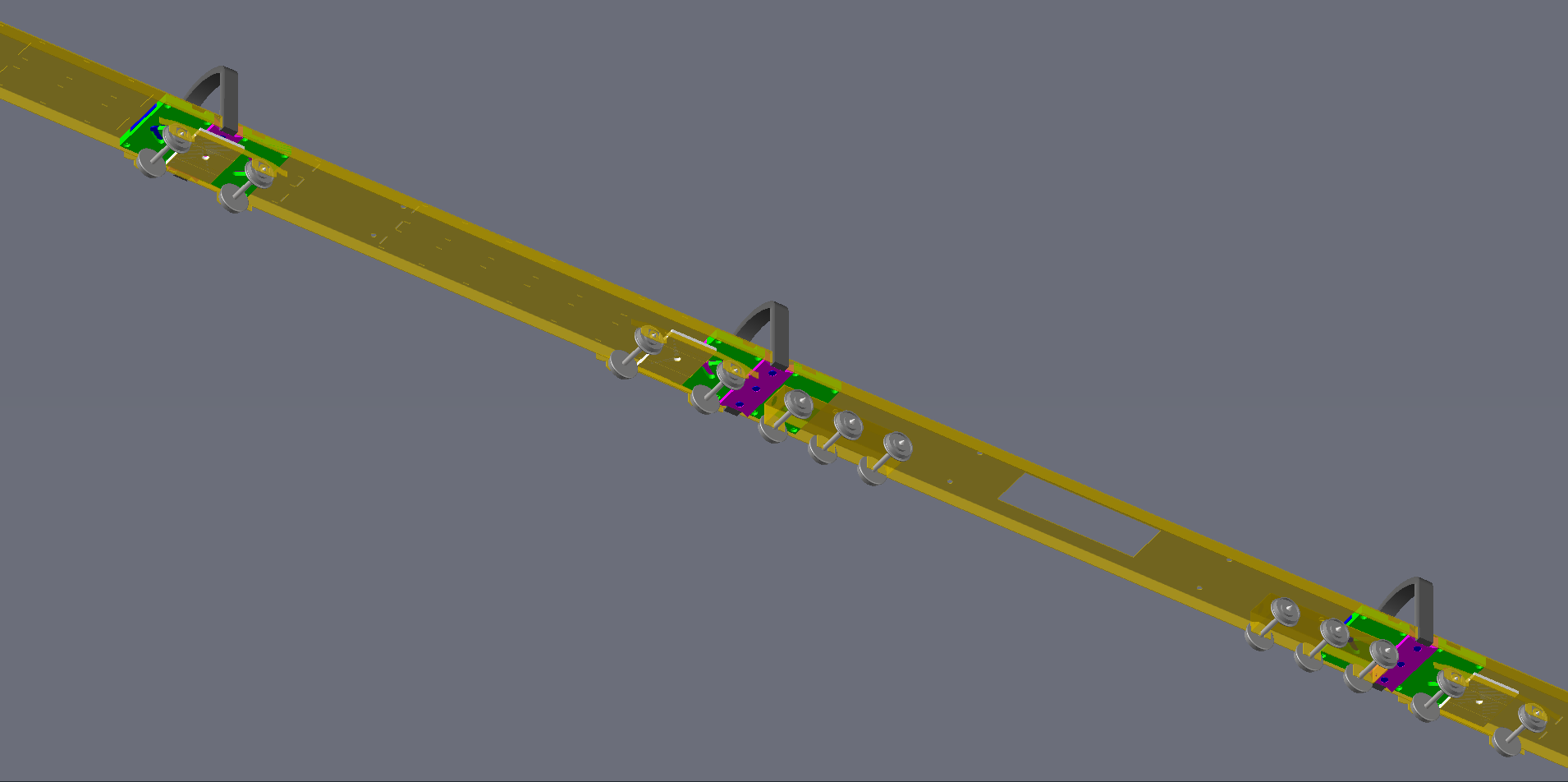

.. zo in het overzicht, valt op dat de bakindeling helemaal niet zo vreemd is. Kennlijk is er gezocht naar een uniforme verdeling van de draaistellen onder de trein. Op een paar decimeter na zijn de draaitap afstanden onder alle bakken gelijk

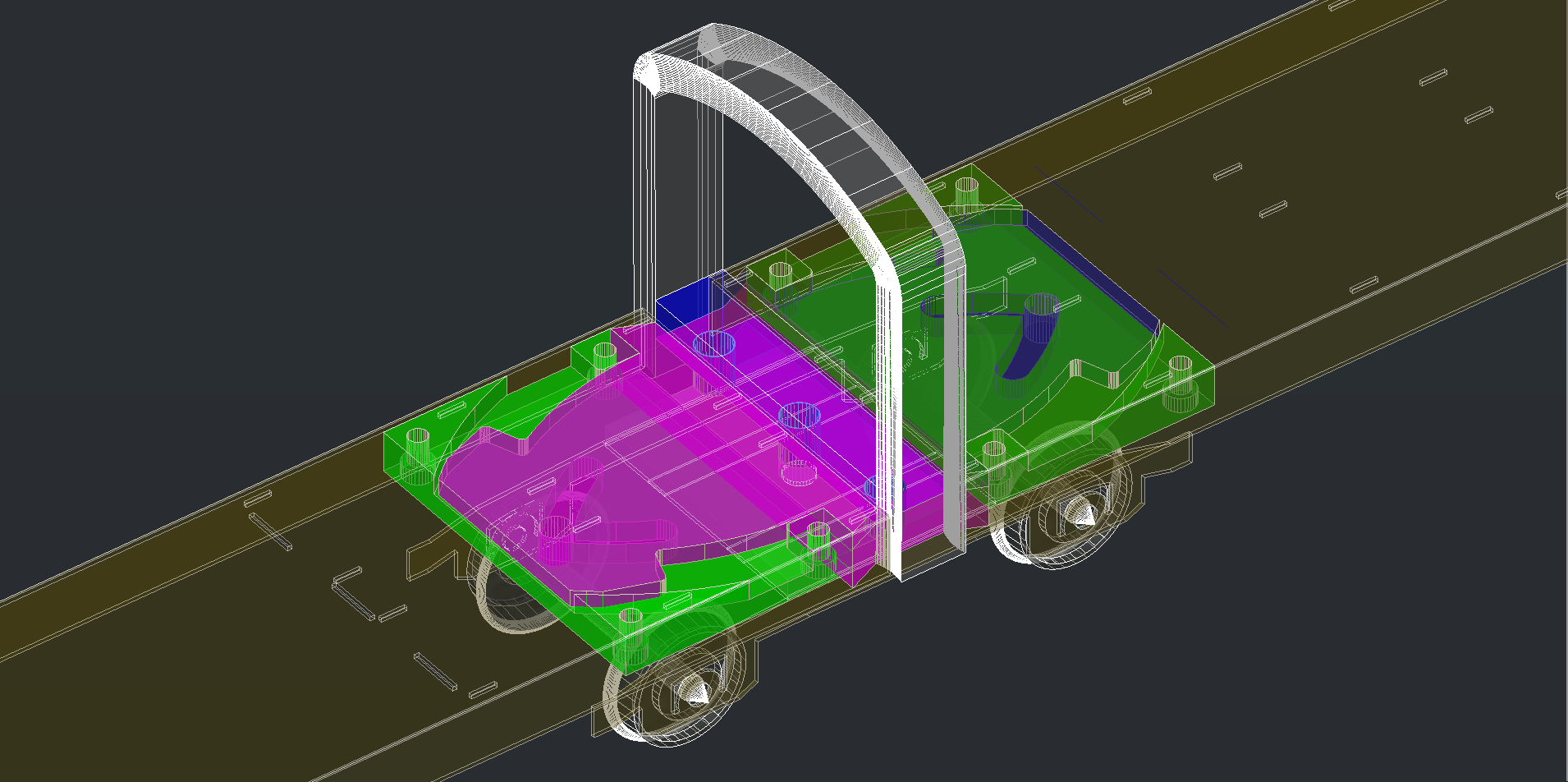

... naast de 3-assige draaistellen ook de balgen getekend en op hun plaats gezet. Ze moeten nog wat 'aangekleed' worden, maar de basisvorm is al duidelijk

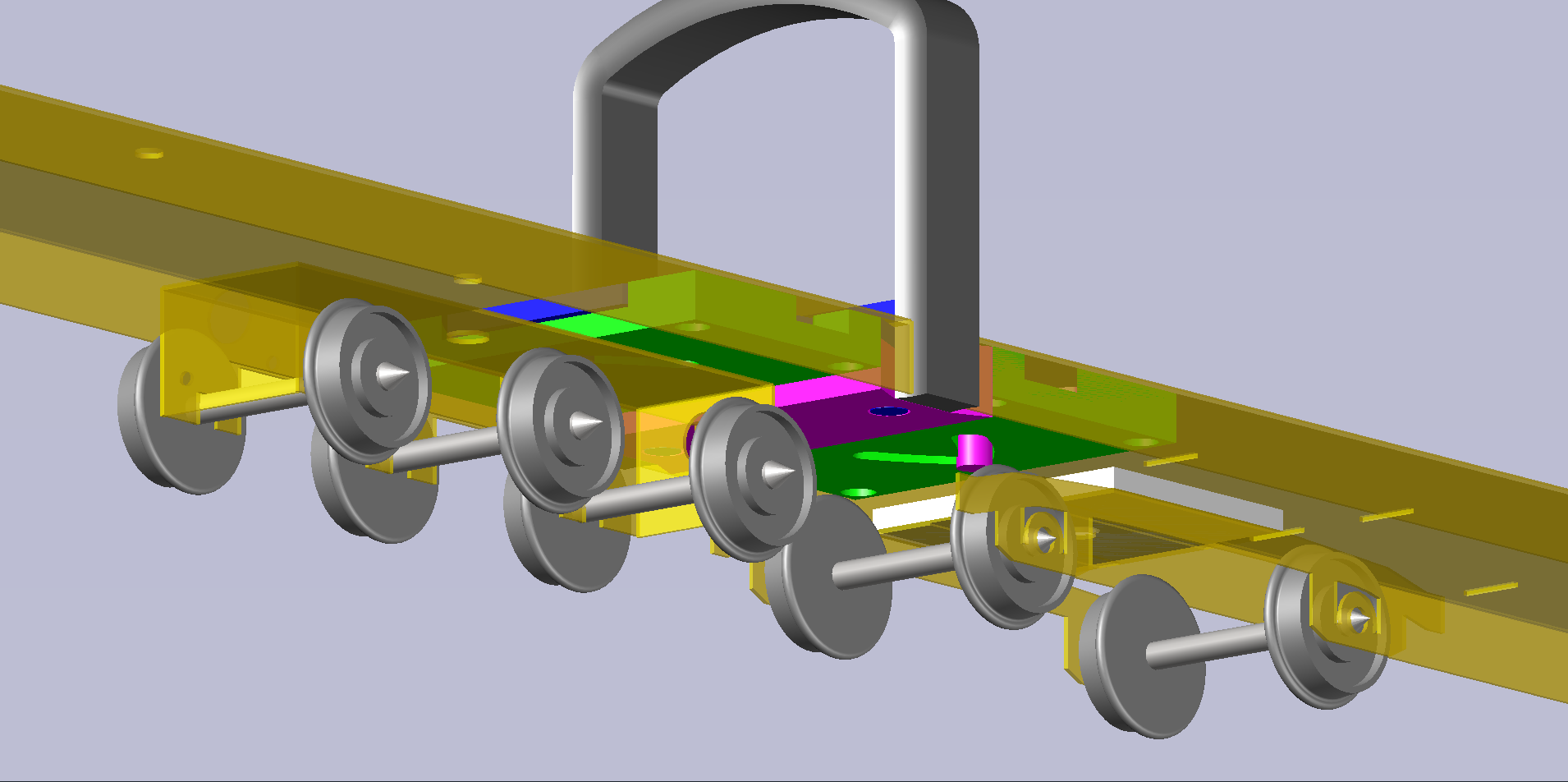

... twee- + drie-assig vlak naar elkaar, wat een fraai tikke-tik zal dat geven op de raillassen

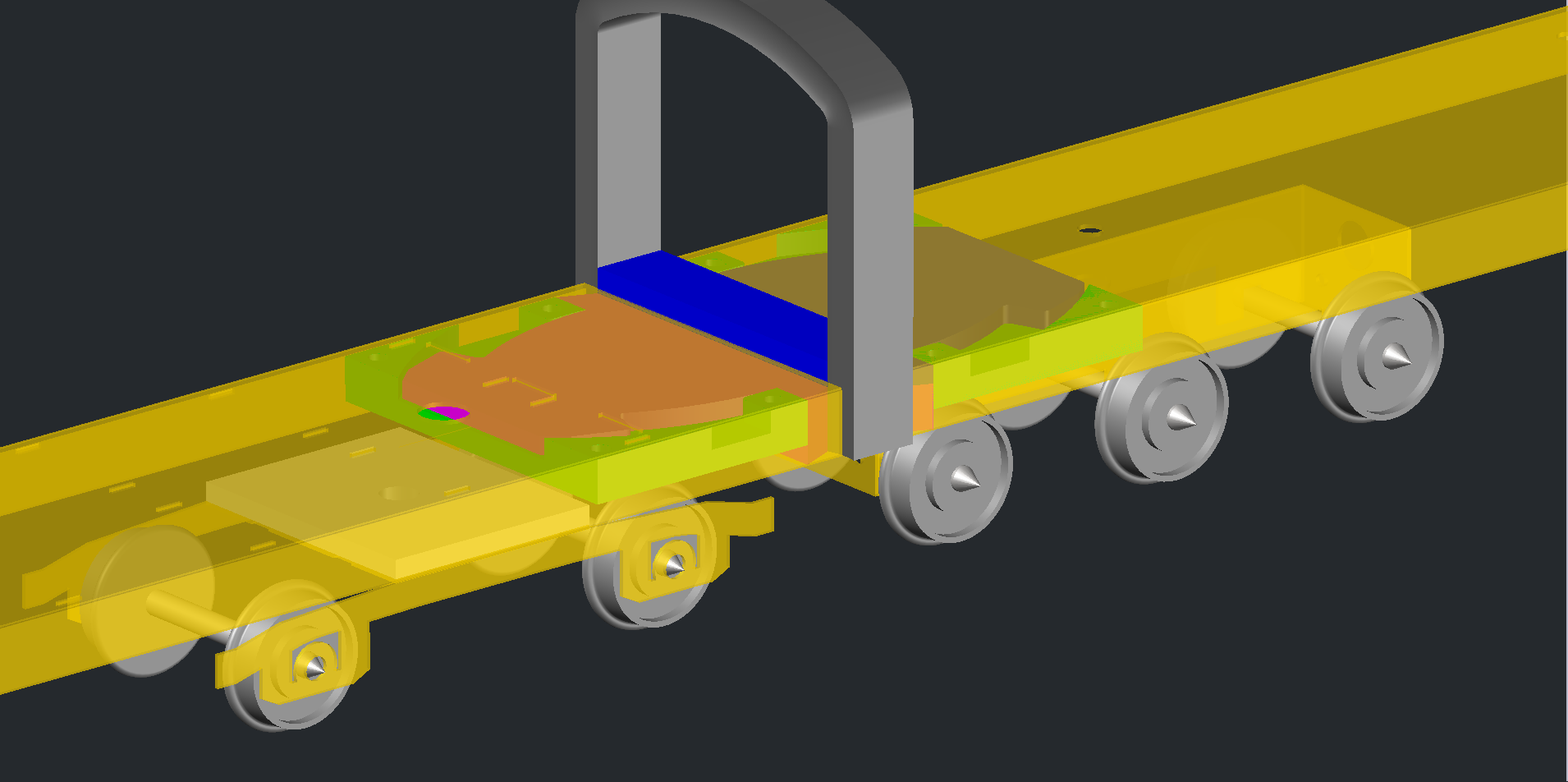

... het aangedreven draaistel heeft maar 0.1mm speling tot de groene sluitplaat. Maar gelukkig is die 3.75mm dik. daar kan gerust 0.75 af. Dan is er voldoende ruimte

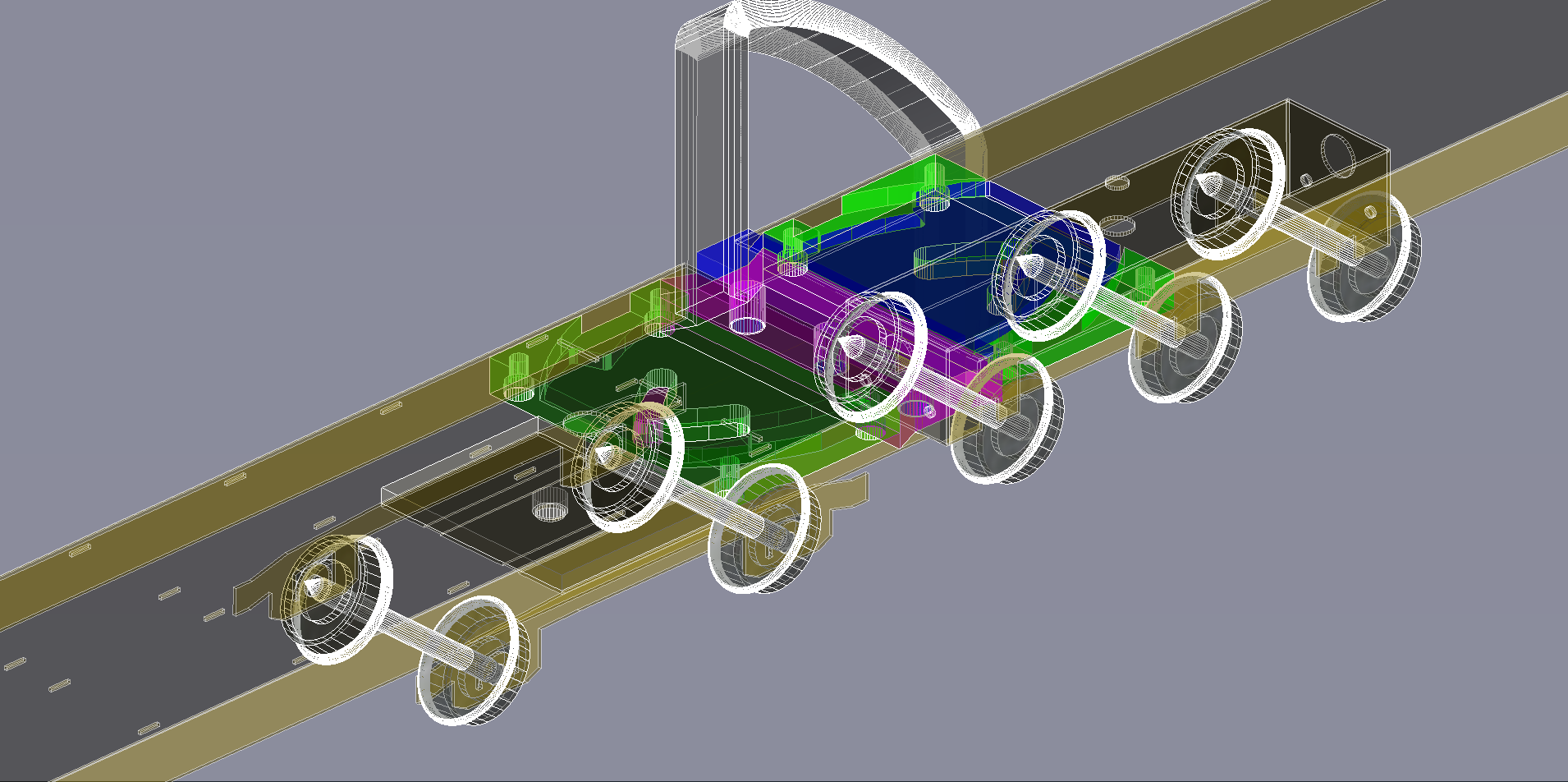

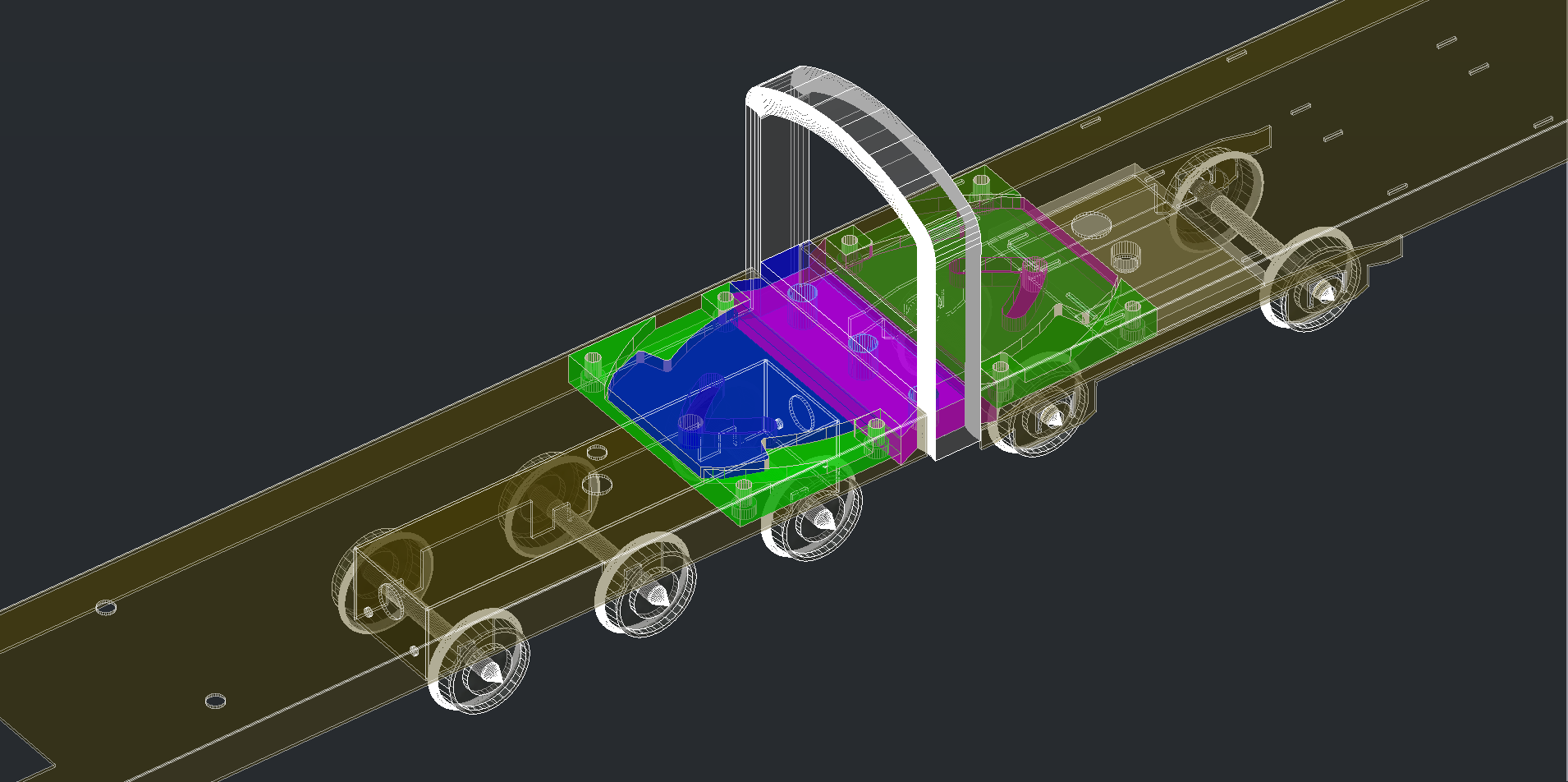

Nog een paar 'X-Ray' plaatjes voor de geinteresseerden
Schiet dus al mooi op
Todo: Oplegsteuntjes voor de draaistellen en de balgen van bevestigingspunten voorzien.
Grtzz,
Karst
Gelogd
ruudns
Offline
Berichten: 6138
***
Re: Diesel Vijf (DE-5) in messing van FRIE
«
Reactie #107 Gepost op:
28 december 2015, 22:01:01 »
Geweldig mooie technische constructie Karst, echt om van te kwijlen
.
Gelogd
Ho, NS periode III tot V. Artitec, Roco, Hamo, FM, Piko, Rivarossi en Liliput.
Verwerken van NS H0 modellen in de NSinmodel treinenlijst (
https://forum.beneluxspoor.net/index.php?topic=67158.0
).
AlfaArjen
Offline
Berichten: 820
NS in het echt, FS in 1:87
Re: Diesel Vijf (DE-5) in messing van FRIE
«
Reactie #108 Gepost op:
28 december 2015, 22:03:42 »
Dit wordt echt weer zo'n draadje waar je gefrustreerd van word als Karst een tijdje geen update heeft...
Lekker bezig weer hoor!
Gelogd
Chris
Offline
Berichten: 18591
Re: Diesel Vijf (DE-5) in messing van FRIE
«
Reactie #109 Gepost op:
28 december 2015, 22:14:05 »
Dat gaat weer een echte Kdesign worden !
Gelogd
Karst Drenth
Offline
Berichten: 10231
NS blauw, groen, rood, bruin, grijs en standgroen
Re: Diesel Vijf (DE-5) in messing van FRIE
«
Reactie #110 Gepost op:
28 december 2015, 22:25:18 »
Voor het rijdende deel dan
Eigenlijk dus FRIE DE-V powered & rolling by KDesign
Gelogd
Chris
Offline
Berichten: 18591
Re: Diesel Vijf (DE-5) in messing van FRIE
«
Reactie #111 Gepost op:
28 december 2015, 22:29:56 »
Euh, absoluut, sorry Frie
Gelogd
AlfaArjen
Offline
Berichten: 820
NS in het echt, FS in 1:87
Re: Diesel Vijf (DE-5) in messing van FRIE
«
Reactie #112 Gepost op:
28 december 2015, 22:41:29 »
Een Frarst-productie dus
Gelogd
Huup
Offline
Berichten: 7519
May your coffee kick in before reality does.
Re: Diesel Vijf (DE-5) in messing van FRIE
«
Reactie #113 Gepost op:
29 december 2015, 09:27:06 »
Frie levert toch ook bodem en aandrijving, ga je dat allemaal vervangen?
Gelogd
Hemelen Haven
,
Zee. Land.
3,51
Karst Drenth
Offline
Berichten: 10231
NS blauw, groen, rood, bruin, grijs en standgroen
Re: Diesel Vijf (DE-5) in messing van FRIE
«
Reactie #114 Gepost op:
29 december 2015, 09:56:11 »
Ja, wordt meegeleverd
hebben we samen uitgedacht
Gelogd
FRIE
Offline
Berichten: 174
Re: Diesel Vijf (DE-5) in messing van FRIE
«
Reactie #115 Gepost op:
29 december 2015, 10:28:54 »
En nu weer van de 'virtual world' van de DE-5 naar de werkelijkheid.
Onderstaand enkele foto's van de samenbouw van de 3-assige motordraaistellen.
De as, met daarop de wormen, is gelagerd in twee mini kogellagertjes. Voor meer stevigheid van de kopse kant van het draaistel, is deze voorzien van enkele extra plaatjes.
En als alles op z'n plek zit, worden de boutjes (de afgebeelde exemplaren moeten nog wat ingekort worden) in de twee openingen in de kopse kant van het draaistel geschroefd. Er moet dan van tevoren nog wel een schroefdraad in het messing getapt worden.
Erwin
Gelogd
Dash 8
The light at the end of the tunnel is a freight train coming your way
Offline
Berichten: 147
Re: Diesel Vijf (DE-5) in messing van FRIE
«
Reactie #116 Gepost op:
29 december 2015, 11:19:04 »
Dat ziet er heel degelijk uit!
Gelogd
Jeroen Water
Offline
Berichten: 5145
NS tijdperk IV (1973/1974)
Re: Diesel Vijf (DE-5) in messing van FRIE
«
Reactie #117 Gepost op:
29 december 2015, 11:27:56 »
Fraaie oplossingen Karst en Erwin!!
Jeroen
Gelogd
Bouwt aan Ermehuizen met het dienstregelingsjaar 1973/1974
ingenium
TM
Offline
Berichten: 4238
Re: Diesel Vijf (DE-5) in messing van FRIE
«
Reactie #118 Gepost op:
29 december 2015, 11:56:09 »
Boutjes inkorten? Ziet eruit als M1,2. Die koop je al vanaf 2mm lengte. Lijkt me makkelijker dan inkorten met minder kans op draadbeschadiging.
Maarre, mooi doosje. Wielen, en tanwielen = koopspul?
Gelogd
Ben geitjes voeren en bloemetjes plukken, doei...
Weerd
Offline
Berichten: 1260
Re: Diesel Vijf (DE-5) in messing van FRIE
«
Reactie #119 Gepost op:
29 december 2015, 12:01:16 »
Erwin,
Wordt maar een draaistel aangedreven of allebei?
Gerard
