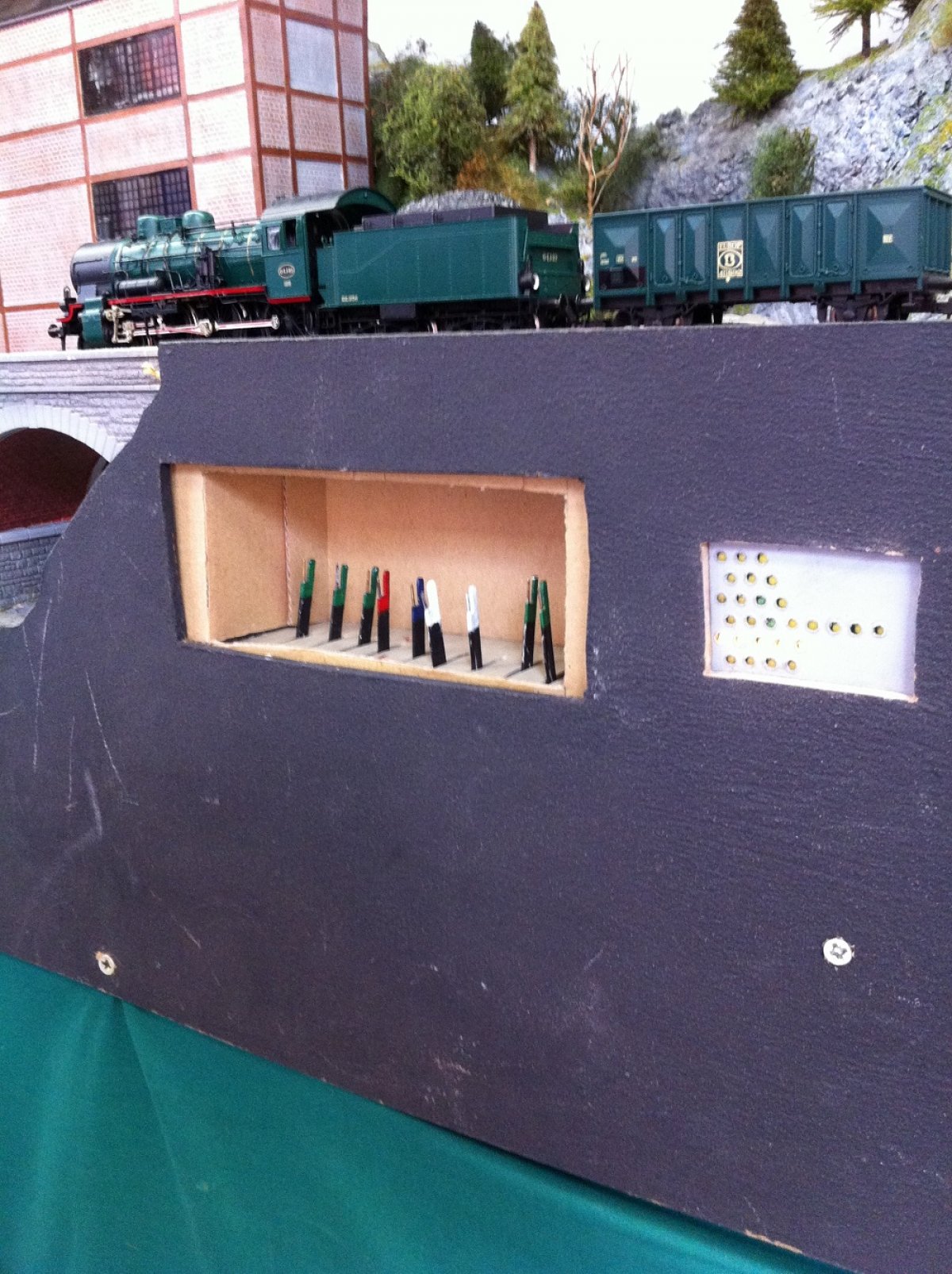

Hoi Reinout. Vandaag in Belgie op een beurs geweest en kijk eens wat ik heb gezien?



Rechts zit nog een display waar je dan de rijweg zie oplichten.

Groet Harry

[jerrytrein]

  maar geen sleutel slot

[Reinout van Rees]

Maar wel gaaf gedaan, dat Belgische spul. Ook leuk ingebouwd op die manier. En ook netjes de verschillende kleuren van de hendels aangegeven, dat scheelt enorm qua authenticiteit.

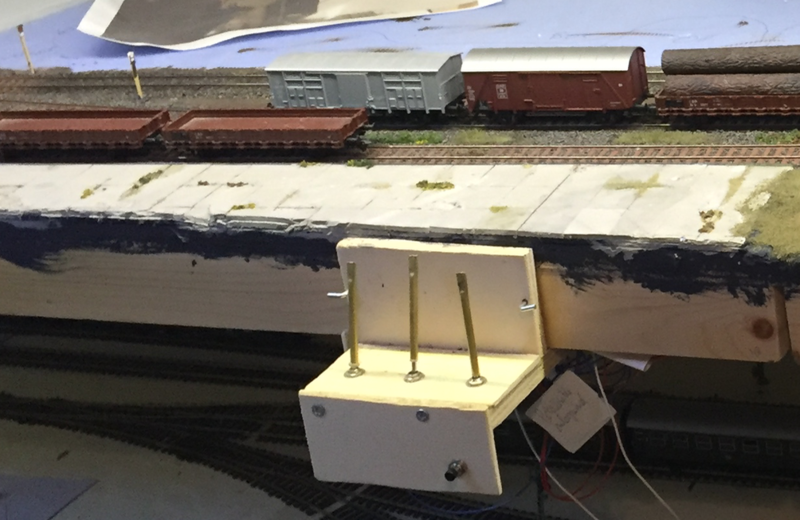

Grrrr, die Belgen (en Engelsen) hebben het maar makkelijk met hun hendels die ongeveer dezelfde beweging maken als een standaard schakelaar, zoiets als ik nu tijdelijk nog heb:



Schakelaar monteren, dot uit een lijmpistool, buisje erover, klaar.

Harry, weet je nog hoe die baan heette? Dan kan ik ernaar gaan googlen, want als ze zoiets leuks qua bedieningspaneel hebben gedaan is het ook vast leuk qua treinverkeer en aankleding.

Puntje voor mij om in gedachten te houden: een grafische weergave met ledjes van de huidige wisselstand. Dat helpt best wel met bedienen.

Op uw wenken bediend: http://fam-pfeil.de/modellbahn/kiste/bausatz.html

Ah, ze hebben er inmiddels mooie bouwpakketten voor! Maar ik ga er niet voor vallen. Twee redenen:

• Als ik een Streckenblock zou doen wil ik het op de ouderwetse manier doen met zo'n uitgebreide blokkenkast, niet met zo'n nieuwerwets elektrisch dingetje Zoiets moderns heb ik misschien wèl nodig voor de bediening van de spoorwegovergang in Berenbach, trouwens.
• "Streckenblock" betekent automatisch "uitrijsignalen". Zonder uitrijsignalen is Streckenblock niet mogelijk. En uitrijsignalen, dat gaat me te ver voor een Eifelquerbahnimitatie. De inrijseinen zijn al vrij luxe (hoewel verdedigbaar).

Zelfs Daun, met z'n twee seinhuizen, had nooit uitrijseinen. Dat heeft me altijd verbaasd. Dus: geen uitrijseinen en dus helaas geen Streckenblock. Ach, dat de Fahrdienstleiter naar buiten moet lopen en met een groen schijfje moet zwaaien heeft ook z'n charme

Reinout

[HAR 67]

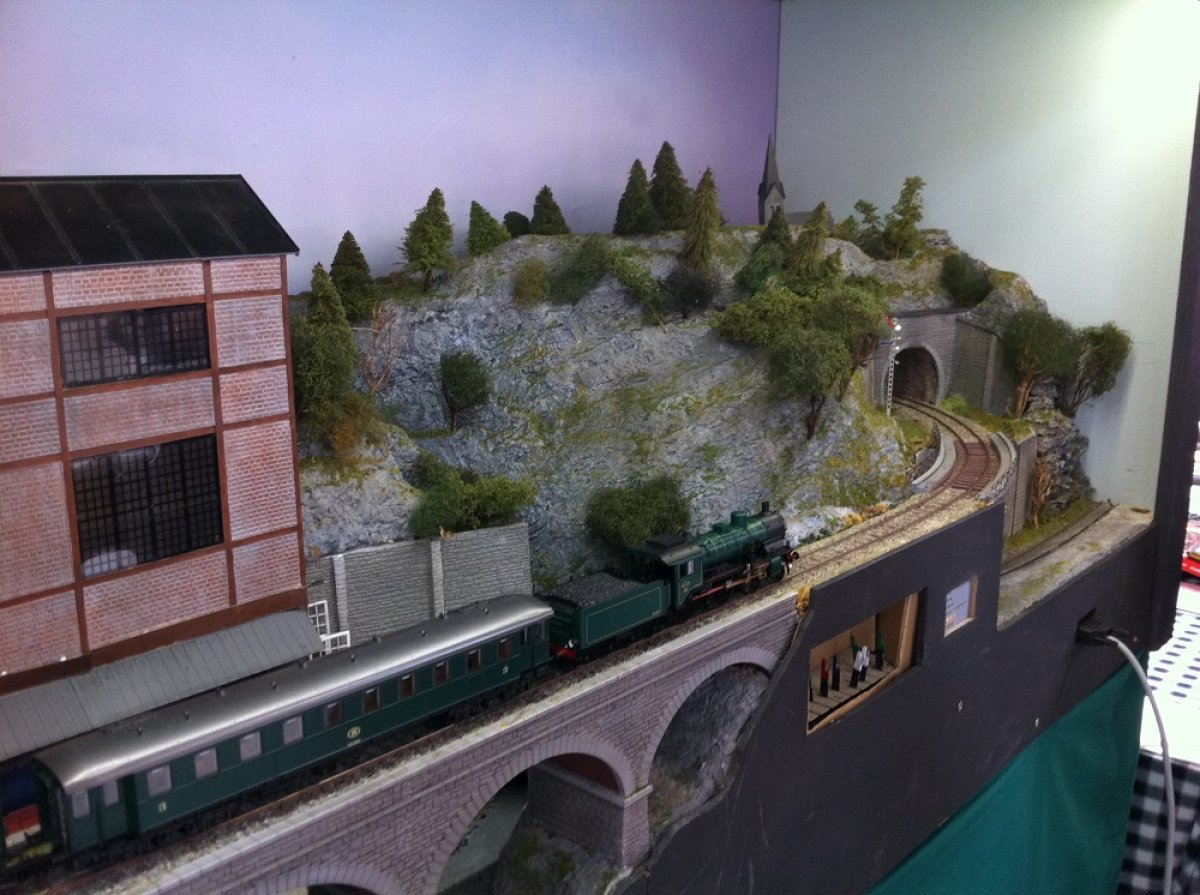

Tja hoe heet de baan? Ik zou het niet weten. Het was een module bak met aan beide zijde een weg lopend enkelspoor wat eindigde in 2 keerlussen.
Dus geen rondjes rondjes rijden. Het leuke is dat het de paradestrecke pal aan de voorzijde ligt en de fabriek in een put ligt. Je moet jezelf echt dwingen om over en onder het viaduct door te kijken om het gehele tafereel te kunnen zien.
Maar hoe de baan nu heet? Ehhhhhhh

Groetjes Harry.

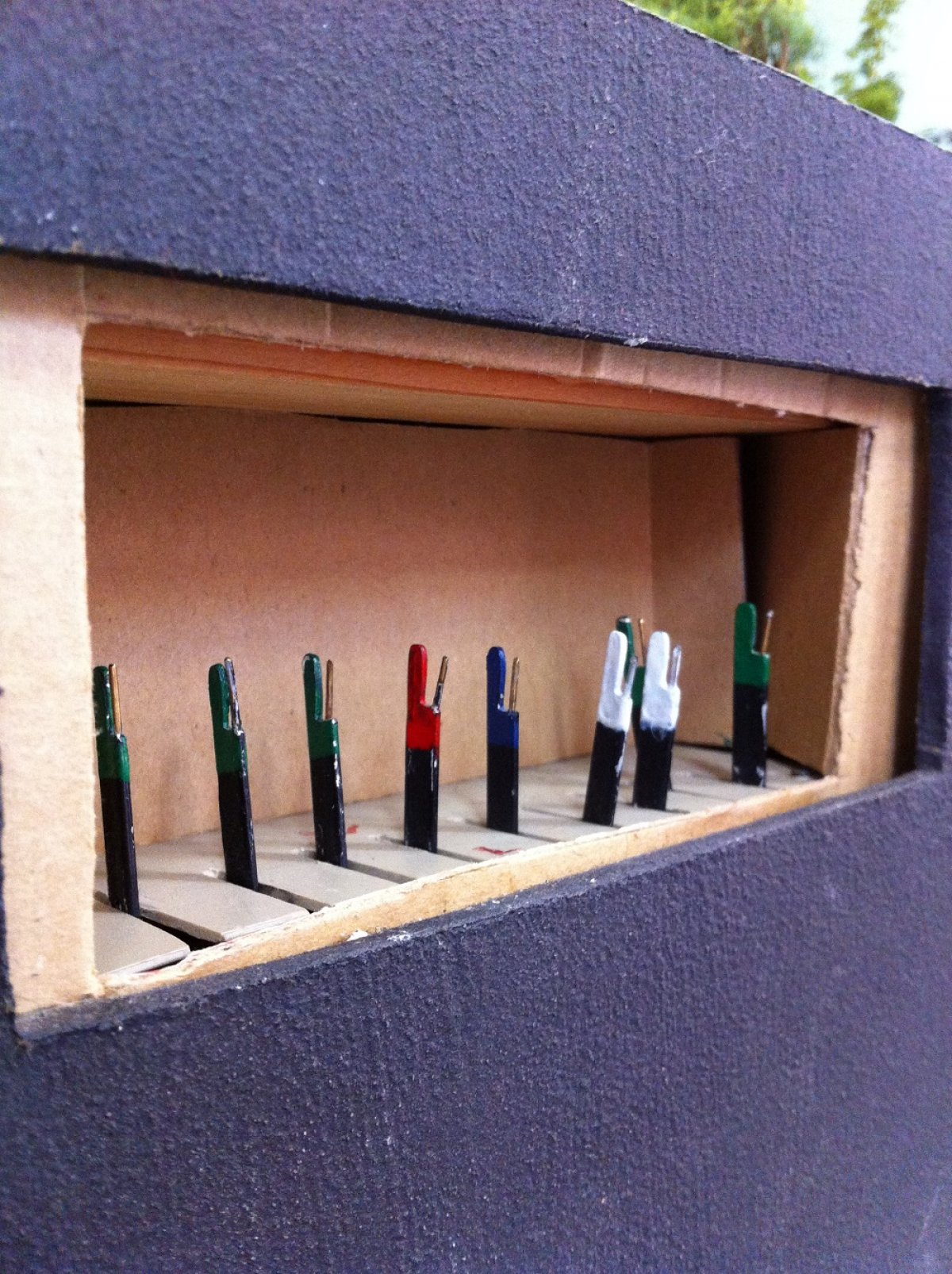

En nog een handel foto.

[OlivierV]

Dat baantje heet La fabrique de Rogenium fabriek, was een deelnemer van de minibaantjeswedstrijd in 2016.

https://www.youtube.com/watch?v=mGcBCWGTMUo

[Reinout van Rees]

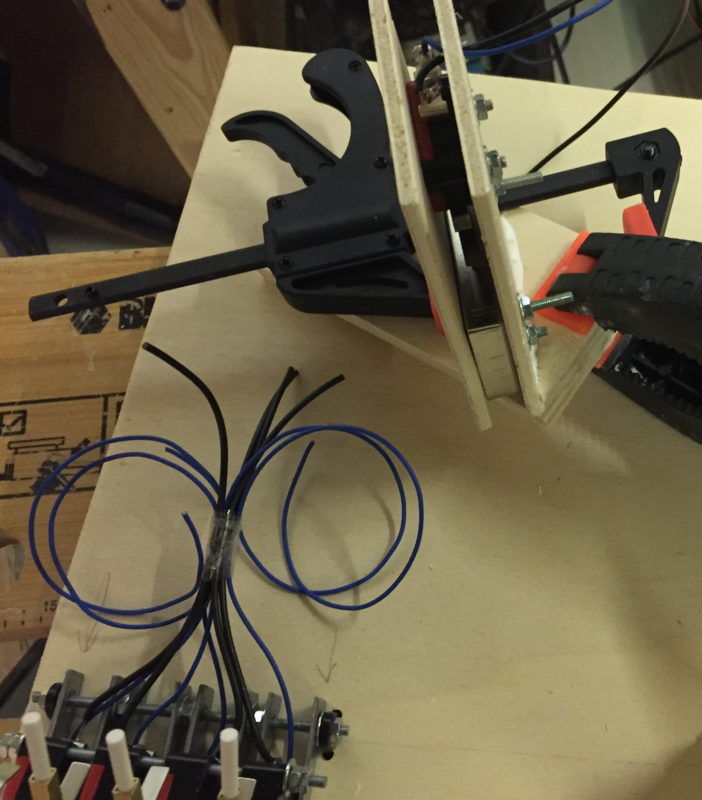

Vanavond maar kort bezig geweest. Zijsteunen voor de blokkast gezaagd en een schuin stukje waar het ding met het slot op komt te rusten:



Dat kan vannacht lekker drogen

Reinout

[Falkenberg]

Als ik een Streckenblock zou doen wil ik het op de ouderwetse manier doen met zo'n uitgebreide blokkenkast, niet met zo'n nieuwerwets elektrisch dingetje Z

Wordt aan gewerkt:

"Streckenblock" betekent automatisch "uitrijsignalen". Zonder uitrijsignalen is Streckenblock niet mogelijk. En uitrijsignalen, dat gaat me te ver voor een Eifelquerbahnimitatie. De inrijseinen zijn al vrij luxe (hoewel verdedigbaar).

2 woorden: "Vereinfachte Nebenbahnsignale"

dirkjan

[Miljoenenlijn]

Mooi stukje werk,Reinout

Gr.Jo

[Reinout van Rees]

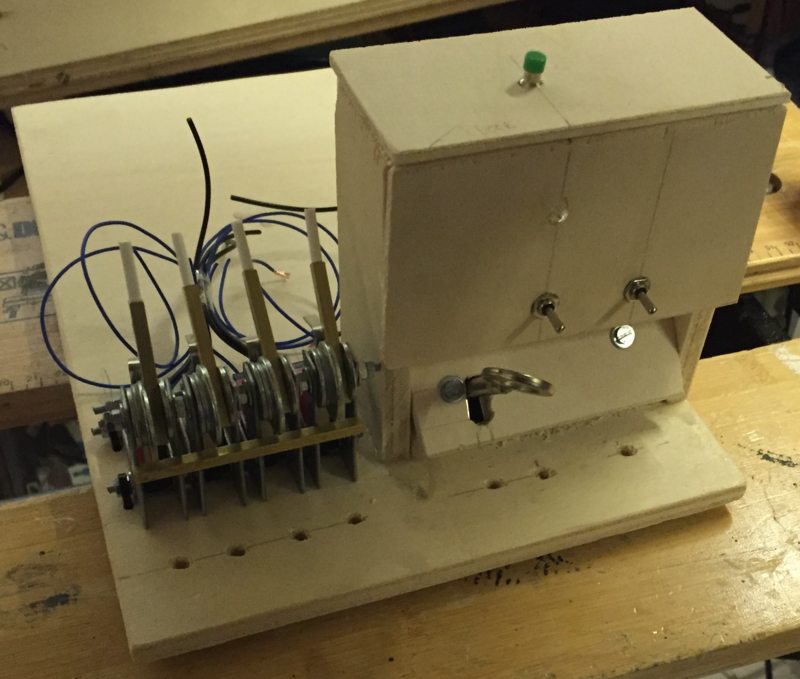

Weer wat verder: de blokkast zit in elkaar:



Het is allemaal wat minder haaks en recht geworden dan ik gepland had, maar ik vermoed dat dat in de praktijk niet erg opvalt.

Wat ik ook gedaan heb: aan de voorkant een zevental gaatjes geboord voor de rode ledjes die aan gaan geven of een hendel overgehaald mag/moet worden. Er zit geen mechanische vastlegging in, dus moet dit elektronisch. Uit = je mag de hendel/sleutel overhalen. Rood = hij mag niet bewogen worden. Knipperend rood = hij staat verkeerd, zet 'em in de andere stand.

Deze ledjes zijn dus niet prototypisch, maar wel een aardig gebruiksvriendelijk/duidelijk/makkelijk alternatief voor nòg veel meer priegelwerk

Ik moet nu toch ook eens aan de opschriften gaan denken, dan wordt het wat duidelijker waar alles voor is. Maar eerst een stapeltje soldeerwerk voor de ledjes! En wat schilderen.

Reinout

[Esufreak]

Reinout,

Ik neem mijn petje voor je af met al dat priegelwerk.
Je ideeën, het toveren, het woekeren met de ruimte chapeau.

Ik blijf je volgen.

Gr, Arie

[Reinout van Rees]

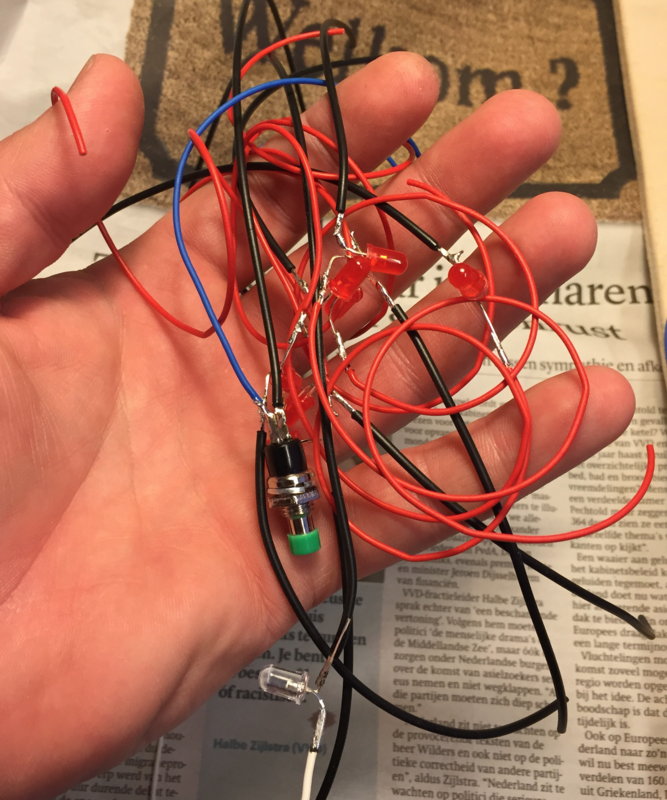

Zo, alle ledjes hebben twee draadjes:

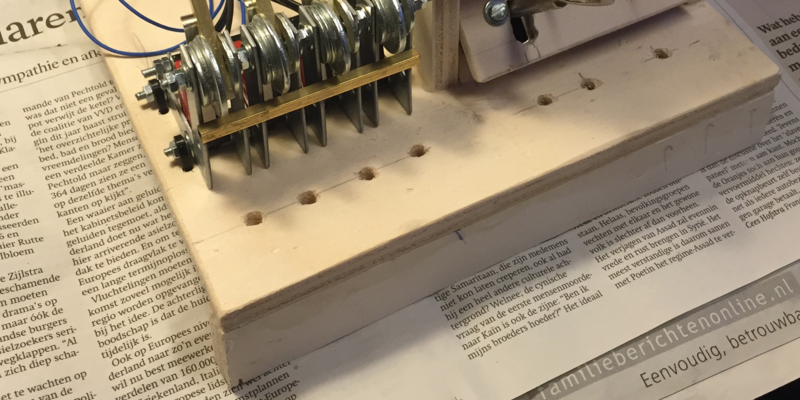

Toen wilde ik ze in de gaatjes vastlijmen, maar bedacht me twee dingen. Ten eerste steken de pootjes aan de onderkant uit en buigen ze dan om of breken ze af. Dus een latje aan de voorkant eronder gelijmd:



Terwijl dat droogde mijn kroost in de hangmand-schommel-dingus in de speeltuin aangeduwd. Handig, houtlijm die moet drogen, toch?

Ten tweede wil ik de boel schilderen. En om de ledjes nou steeds te raken... Beter eerst dus een laagje verf eroverheen:

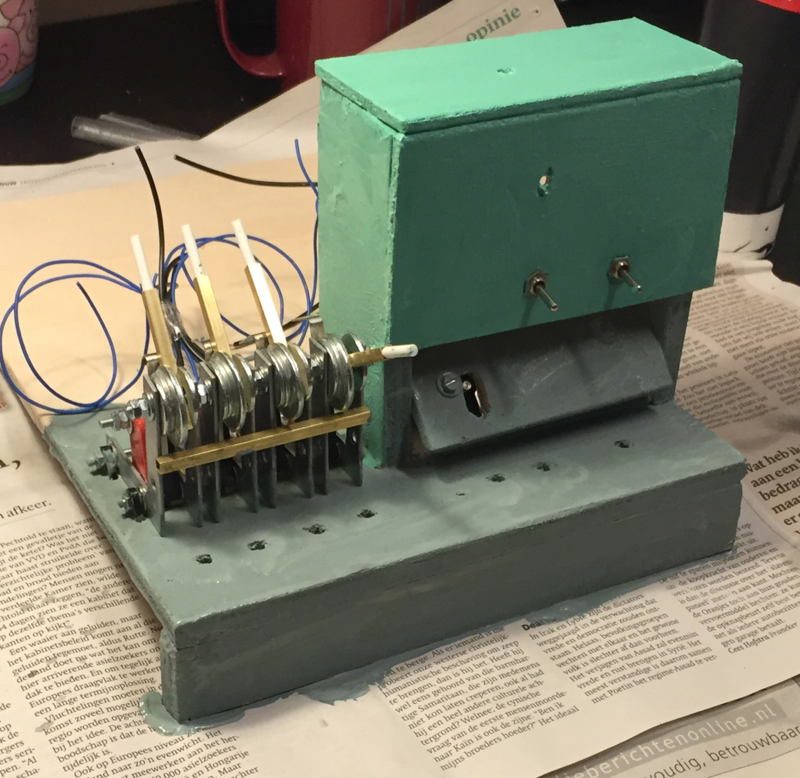

Een beetje verbleekt "machinegroen" op de blokkast. Alles wat op zo'n kleur lijkt ziet eruit alsof dochterlief het een mooi mintgroen kleurtje voor haar kamer zou vinden (in plaats van iets dat in een seinhuis thuis hoort), maar goed Wat grijzigs (met een zweempje groen) op de grond en aan de onderkant van de blokkast.

Tot slot de wisselhendels blauw en de seinhendels rood geschilderd (met grijs handvat). Her en der ook wat blank metaal grijs geschilderd. Maar met dat laatste moet ik enorm oppassen want het moet allemaal wèl blijven bewegen...



Nou, dat ziet er weer heel anders uit op deze manier!

Reinout

[NS264]

Ziet er super uit, Reinout!

Uhm, als elektronika-leek zeg ik; moeten er geen weerstandjes tussen de LED's?
Maar als daar al iets op bedacht is heb je me niet gehoord.

Gr Koen.

[Reinout van Rees]

Daar moet inderdaad een weerstandje tussen. Die komen op het printplaatje. (Ik vraag me nu gelijk af of het handiger was geweest die weerstanden gelijk aan de led te solderen... Scheelt ruimte op de printplaat... )

Reinout

[Reinout van Rees]

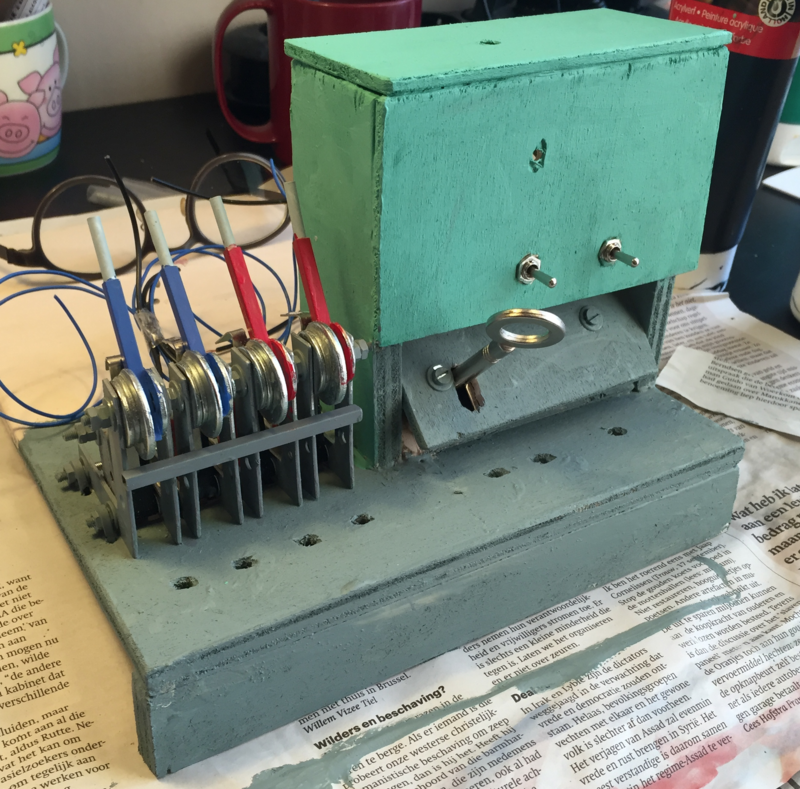

Een foto met het zonnetje erop en in gedroogde toestand:



(Oh, en met een tweede laagje verf over de rode en blauwe hendels).

Reinout

[gvandersel]

Weerstand aan LED => print universeler, want je kan eventueel lampjes gebruiken.
Weerstand op print => werkt handiger.

2 cents van een "deskundige".

Groet,

Gerard van der Sel.
