Auteur Topic: Projekt 083-338  (gelezen 2482145 keer)

tuurtje

  • Offline Offline
  • Berichten: 3505
    • Lacus Flevo
Re: Projekt 083-338
« Reactie #20565 Gepost op: 27 september 2020, 19:46:06 »
Eens Jerry,

Gewoon een BUX81 er tussen knallen  ;D

Groetjes

Arthur
A live performance so the whole world will see
I'm aligning the stars
Universal in art
See the god in me

44

  • Team forummoderators
  • Offline Offline
  • Berichten: 14520
Re: Projekt 083-338
« Reactie #20566 Gepost op: 27 september 2020, 20:42:21 »
Dat zie jij wel zitten zeker, zo'n knol in een modeltreintje

tuurtje

  • Offline Offline
  • Berichten: 3505
    • Lacus Flevo
Re: Projekt 083-338
« Reactie #20567 Gepost op: 27 september 2020, 21:59:51 »
Zeker,

Vermogens ontwikkeling met de BUX is er niet, en ook nog een gewicht in de wagon.
Aan de andere kant een BC547 of vroeger een TUP genoemd kan ook hoor  (y)
Ook kan je nog iets meer naar jouw tijdperk gaan en neem je een AC127  ;D

Groetjes

Arthur
A live performance so the whole world will see
I'm aligning the stars
Universal in art
See the god in me

44

  • Team forummoderators
  • Offline Offline
  • Berichten: 14520
Re: Projekt 083-338
« Reactie #20568 Gepost op: 27 september 2020, 23:38:07 »
Nou, kijk, dat biedt, vanuit mijn lekenoog gezien, al wat meer perspectief  ;)

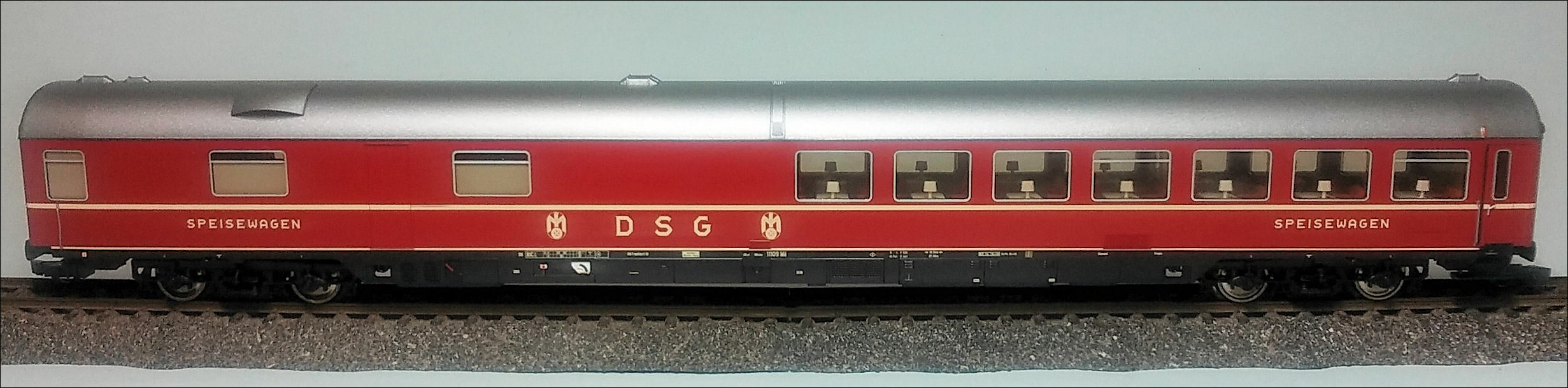

Mooi rood is niet lelijk:



De versie voor de 'gewone man'.

puntenglijder

  • Offline Offline
  • Berichten: 1572
  • Ik heb geen rommel, er liggen overal ideeen.
Re: Projekt 083-338
« Reactie #20569 Gepost op: 28 september 2020, 19:16:47 »
Als je echt terug wilt naar de tijd van toen en de juiste kleur er in ?

Gewoon er een TL buis in knallen. ;D

Kees.
Stoom is toch de mooiste aandrijving die er is.

44

  • Team forummoderators
  • Offline Offline
  • Berichten: 14520
Re: Projekt 083-338
« Reactie #20570 Gepost op: 28 september 2020, 22:12:49 »
Ik weet eigenlijk niet of er wel tl-buizen in die rijtuigen zaten... zou natuurlijk best kunnen  ;)

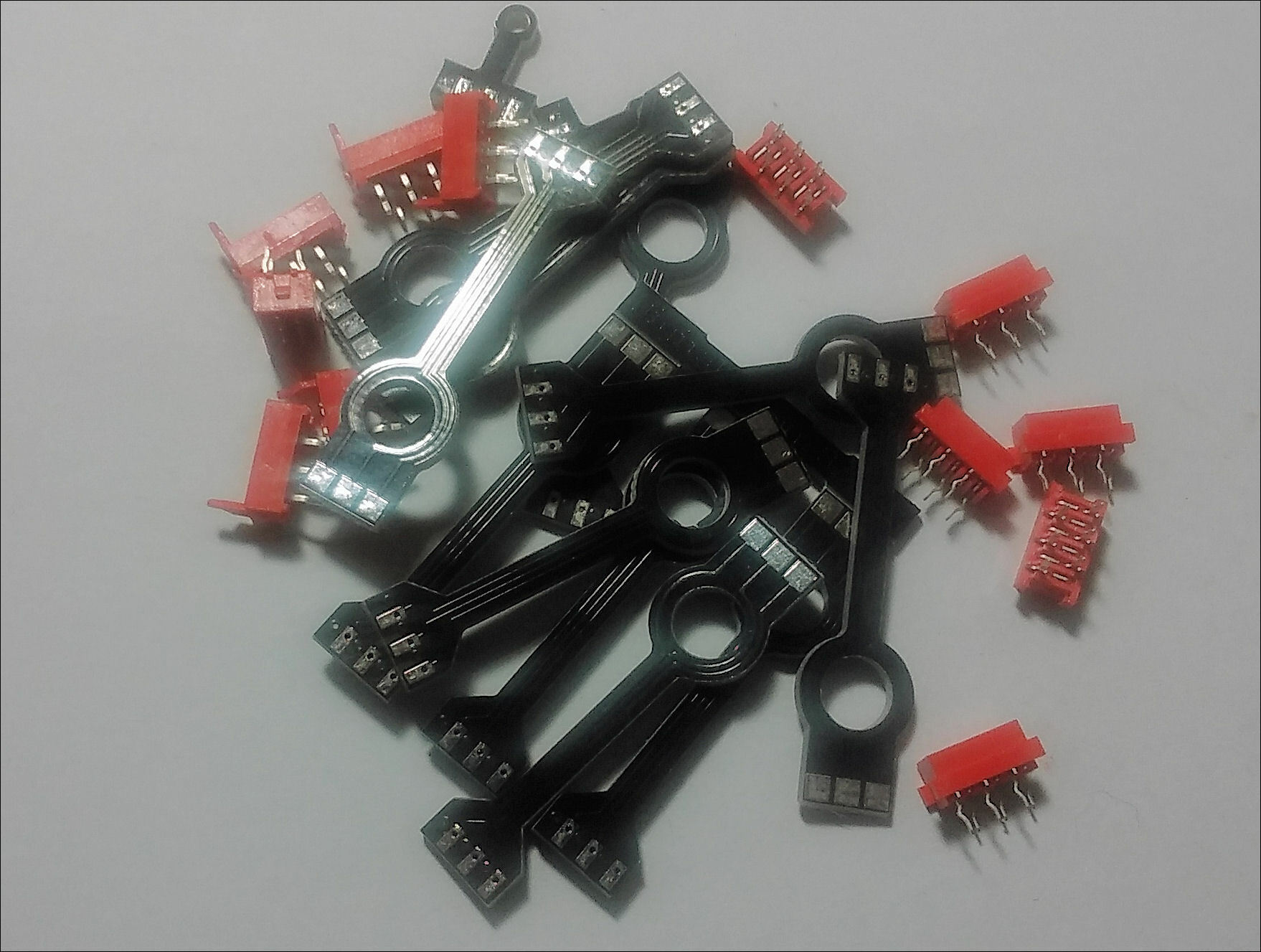

De vervangende koppelingen zijn binnen:



Dat wordt nog een leuk klusje. Stekkers en contrastekkers aan de koppelingsbomen solderen, en draadjes... daar ben ik nog wel even mee bezig, ben ik bang.

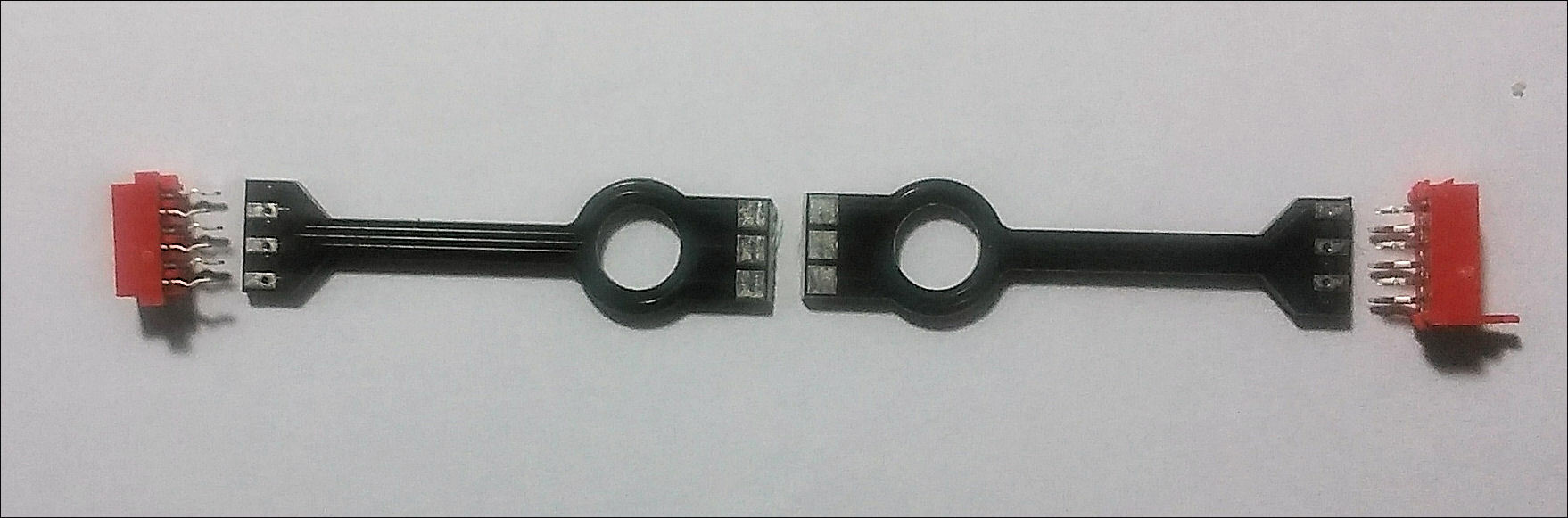

Voor één rijtuig:



... en daar natuurlijk de draadjes tussen. Er zijn zes draadjes mogelijk. 2 voor de stroomafname (zwart en rood, zal ik maar even zeggen) en voor de verlichting ook nog wat. Maar hoeveel, dat weet ik nu nog niet. Dat hangt er van af hoe e.e.a. op de decoder(s) aangesloten gaat worden.

Huup

  • Offline Offline
  • Berichten: 4222
Re: Projekt 083-338
« Reactie #20571 Gepost op: 29 september 2020, 09:27:43 »
In ieder geval wel tlbuiskappen. Wat daaronder zat, weet ik niet.

44

  • Team forummoderators
  • Offline Offline
  • Berichten: 14520
Re: Projekt 083-338
« Reactie #20572 Gepost op: 29 september 2020, 14:19:40 »
Ik ook niet, al vermoed ik inderdaad ook wel dat dat tl-buizen zullen zijn.
Het is natuurlijk wel zo dat tl-verlichting vroeger als modern en luxe werd gezien, in tegenstelling tot vandaag de dag, waar tl-verlichting vooral voor werkruimtes of openbare ruimtes wordt toegepast.
Hoe dan ook, voor de vroegere tl-verlichting zou ik blauwwitte ledstrips moeten hebben in plaats van de warmwitte die op voorraad is, en ik ben niet van plan blauwwitte aan te schaffen terwijl er voldoende warmwitte op voorraad is.

GerardvV

  • Offline Offline
  • Berichten: 2707
  • Enge buur bij de buren
    • Spoorfoto's
Re: Projekt 083-338
« Reactie #20573 Gepost op: 29 september 2020, 16:22:43 »
Ook vroeger had je al kleuren TL licht hoor.
De warm witte LED's zijn prima om TL licht te imiteren.
In bijv. plan T Roco is ook warmwit toegepast en dat lijkt goed op de TL die 1:1 wordt toegepast in treinen.
In mijn herinnering werd in plan W wel een iets wittere kleur toegepast.
De duitse rijtuigen die je hier langs zag komen hadden meestal een warmere kleur TL licht.
Modelspoor;
http://www.flickr.com/photos/modelspoorvliet/.
Trein1:1;http://www.flickr.com/photos/spoorvliet
Tram 1:1;http://www.flickr.com/photos/tramvliet
148*hier
109* bij buren
Van alle kennis die de geest vergaarde blijkt onzin vaak van meeste waard

Sander Fondse

  • Offline Offline
  • Berichten: 2014
  • MSc Micro-Electronics
Re: Projekt 083-338
« Reactie #20574 Gepost op: 29 september 2020, 18:23:50 »

De vervangende koppelingen zijn binnen:


Dat wordt nog een leuk klusje. Stekkers en contrastekkers aan de koppelingsbomen solderen, en draadjes... daar ben ik nog wel even mee bezig, ben ik bang.

... en daar natuurlijk de draadjes tussen. Er zijn zes draadjes mogelijk. 2 voor de stroomafname (zwart en rood, zal ik maar even zeggen) en voor de verlichting ook nog wat. Maar hoeveel, dat weet ik nu nog niet. Dat hangt er van af hoe e.e.a. op de decoder(s) aangesloten gaat worden.

Ik zou zeggen, maak een mal met 2 10-12 mm boortjes en wat M10-12 ringen, zo kan je de afstand houden en blijft alles recht en uitgelijnd.

Ik ga kijken voor plaatjes. Bij mij is het rood (rail R)- zwart (rail L)- blauw (Massa functiedecoder) - groen (F1 functiedecoder) - wit - wit (2 x luidspreker)

Je zou in plaats daarvan 2 extra draden voor functies kunnen gebruiken.
Ho, Duitsland, 1951-1995. Van alles wat.17 *'en voor raden

Sander Fondse

  • Offline Offline
  • Berichten: 2014
  • MSc Micro-Electronics
Re: Projekt 083-338
« Reactie #20575 Gepost op: 29 september 2020, 21:49:14 »
Zoals beloofd een plaatje van de mal.

2 10/12 mm boortjes op afstand gehouden op basis van de plastic standaard koppelingen van de VT11.5.
Een paar ringen M12 houden de koppeling op de juiste hoogte.
Ho, Duitsland, 1951-1995. Van alles wat.17 *'en voor raden

44

  • Team forummoderators
  • Offline Offline
  • Berichten: 14520
Re: Projekt 083-338
« Reactie #20576 Gepost op: 29 september 2020, 22:44:16 »
Prima tip, Sander  (y)

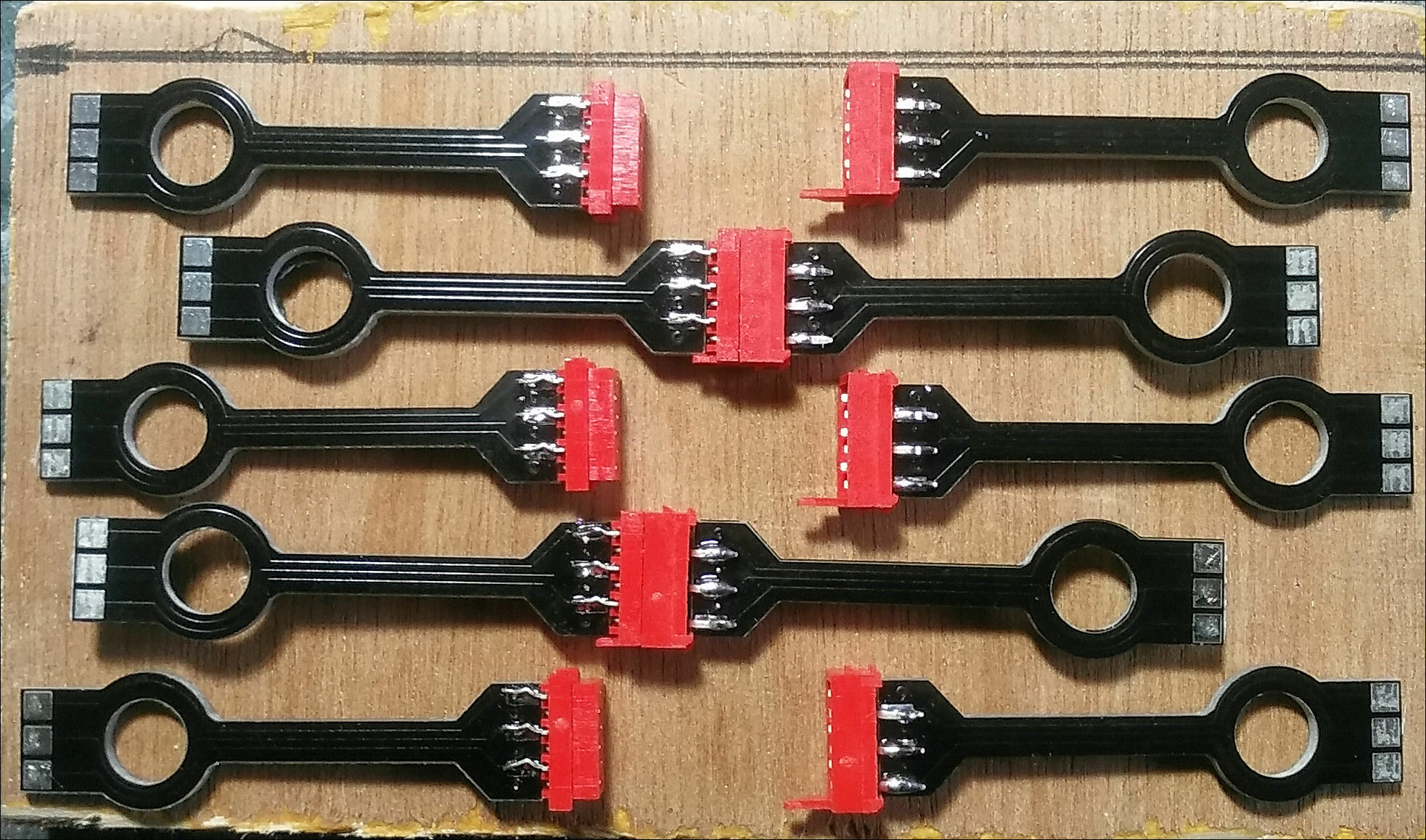

Ik ging van de gedachte uit dat, als de rode koppen op de juiste manier aan de printplaatstukken worden gesoldeerd, de hele constructie dan automatisch op de juiste afstand zit als je ze koppelt:



Ook even twee wagens proefgekoppeld. Ik moet zeggen dat, hoewel de wagens in pricipe ontkoppelbaar zijn, dit niet echt hel simpel gaat. Er komt wel wat kracht bij kijken en voor mijn gevoel moet je echt wel beheerst en voorzichtig te werk gaan. Hier zal de Übung de Meister moeten maken.

Ook verdient het aanbeveling te controleren of de verbinding goed functioneert. Bij mij was dat in een of twee gevallen niet zo, omdat ik een pennetje niet goed had gesoldeerd.
Verder is het nuttig te weten (en dat moet je goed in de gaten blijven houden) dat wat bij het mannetje boven is, bij het vrouwtje beneden wordt. Als je dat niet begrijpt kan het goed bestuderen van vooral de foto's van het vrouwtje wel helpen:

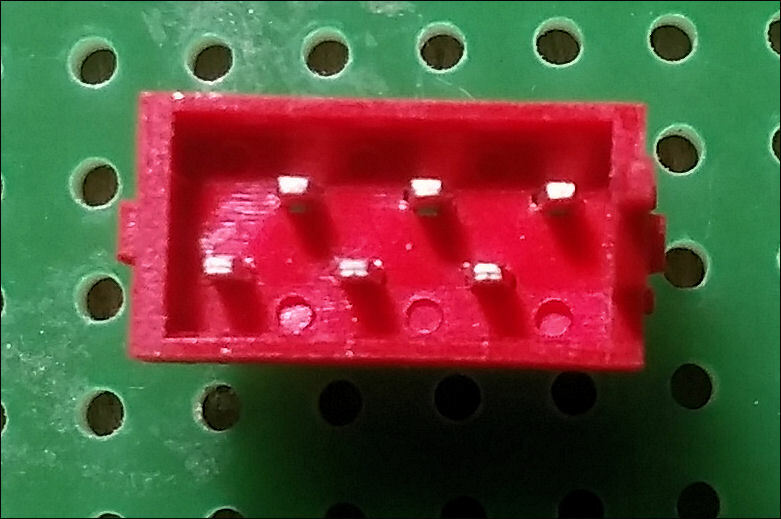

mannetje:

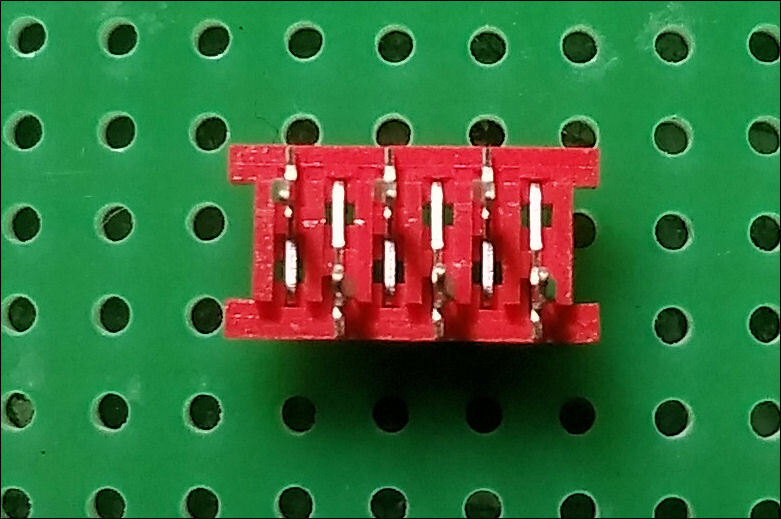

vrouwtje 'voorkant':

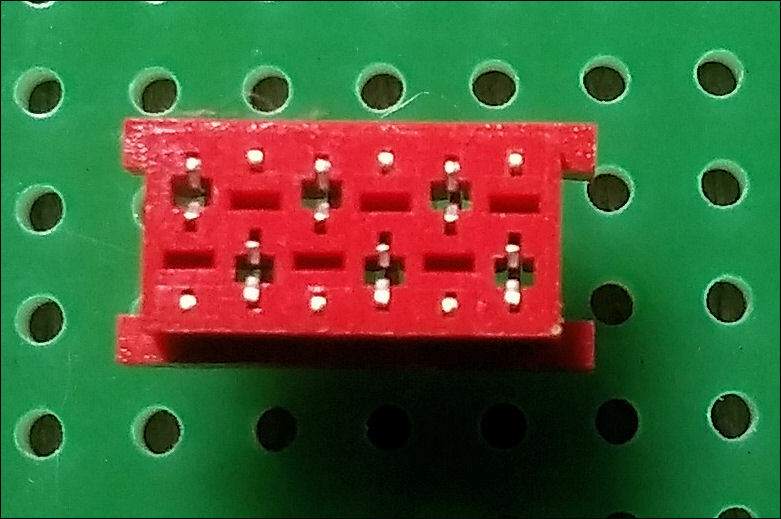

vrouwtje 'achterkant':


idem van schuin opzij:


Citaat van: Sander
Bij mij is het rood (rail R)- zwart (rail L)- blauw (Massa functiedecoder) - groen (F1 functiedecoder) - wit - wit (2 x luidspreker)

Je zou in plaats daarvan 2 extra draden voor functies kunnen gebruiken.

Zwart en rood zullen het in elk geval gaan worden. Verder zal het afhangen van hoeveel draden er nodig zijn voor de ledstrip + aansturing. Als het goed is, is iemand bezig daarvoor een schakeling voor me te ontwerpen. Het is dus even afwachten wat daar precies uit komt.

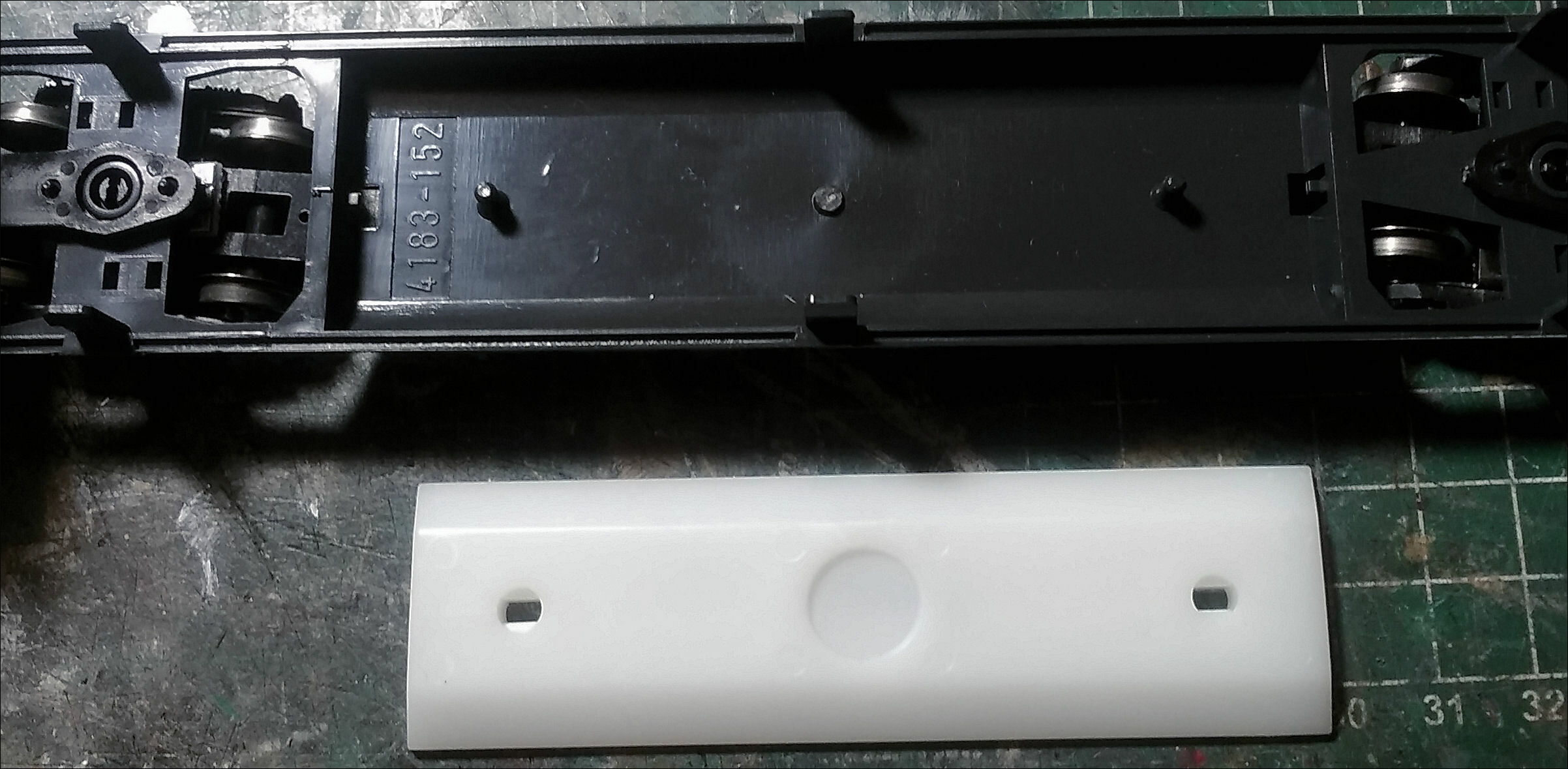

In de bodem van de wagen ligt een stuk wit plastic, wat waarschijnlijk als een soort ballastgewicht dienstdoet. Als dat ding weglaat en vervangt door wat lood, hou je een best stuk ruimte over:



Ruimte genoeg voor een stukje printplaat waarop de draden vanaf de stekkers gesoldeerd en de draden naar stroomafnemers en verlichting afgetakt kunnen worden.

44

  • Team forummoderators
  • Offline Offline
  • Berichten: 14520
Re: Projekt 083-338
« Reactie #20577 Gepost op: 30 september 2020, 12:28:36 »
Even tussen door: op DSO plaatste onlangs iemand een stel onfatsoenlijk mooie foto's, zie hier.
Dat soort foto's, daar zou ik wel een kalender van willen hebben. Een verjaardagskalender dan, die hoef je na een jaar niet weg te gooien.

Ronald69

  • Offline Offline
  • Berichten: 1323
  • ZWOLLE
Re: Projekt 083-338
« Reactie #20578 Gepost op: 30 september 2020, 12:31:51 »
Dank voor de link Jan. Wekelijk waar, zeer onfatsoenlijk. : ;D
Grt, Ronald.

dimo1_dimo1

  • Offline Offline
  • Berichten: 3309
Re: Projekt 083-338
« Reactie #20579 Gepost op: 30 september 2020, 12:33:49 »
Dank Jan! Nu heb ik ook een mooie foto voor de verwering van mijn v160!
