Auteur Topic: Projekt 083-338  (gelezen 3398668 keer)

tothebeach

  • Michel
  • Offline Offline
  • Berichten: 8397
    • Rangeerbanen
Re: Projekt 083-338
« Reactie #20190 Gepost op: 14 juli 2020, 23:08:36 »
Toen realiseerde ik me dat, vóórdat de boel stagneerde, dergelijke gedachten ook al een rol speelden, want de wirwar aan aan te brengen leidingen vereist ook een degelijke strategie in de volgorde van aanbrengen. Hier geldt wel heel erg het gevleugelde gezegde: bezint eer ge begint.

Dit soort dilemma's neigen bij mij tot stagnatie, iets dat ik hier ook wel bespeur. Dan zijn er twee mogelijkheden:
  • Het project stagneert voorgoed en de boel gaat over naar iemand die dit wel kan;
  • Of het gezegde wordt omgedraaid, zodat er tenminste iets gebeurt. En dan zie ik later wel hoe ik het oplos. En daar is nu sprake van bij mijn laatste kleine projectje :D.Anders was ik er echt nooit aan begonnen.

Succes Jan, dit gaat mij boven mijn pet, maar het is wel fraai om te volgen.

groet,
Michel


Groet,
Michel

ex44

  • Team forummoderators
  • Offline Offline
  • Berichten: 15407
Re: Projekt 083-338
« Reactie #20191 Gepost op: 15 juli 2020, 15:46:07 »
Hm, vooralsnog heb ik geen reden om aan te nemen dat het project me niet gaat lukken. tot nu toe is het me elke keer wel gelukt  de bouwdozen van Weinert in elkaar te prutsen, zelfs de beruchte spoorbomen met behang zijn, weliswaar met enige aanloopproblemen, goed uit de verf gekomen. Soms moet je gewoon even een manier zien te vinden om iets voor elkaar te krijgen, erachter zien te komen hoe het moet.

Soms kan een stap nemen, alleen om een stap te doen en niet stil te blijven staan, inderdaad het zetje zijn waardoor het proces (opnieuw) in gang gezet wordt. Beginnen en dan bezinnen hoe het verder gaat, zoiets. En met Weinert-bouwdozen is het toch ook vaak: bemint eer ge bezint, als ik door de catalogus blader beginnen mijn handen altijd te jeuken... het is dat ik per se eerst die 41er voltooid wil zien, anders had ik allang de ombouwset voor een FC-50er in huis gehaald.

ex44

  • Team forummoderators
  • Offline Offline
  • Berichten: 15407
Re: Projekt 083-338
« Reactie #20192 Gepost op: 15 juli 2020, 22:53:18 »

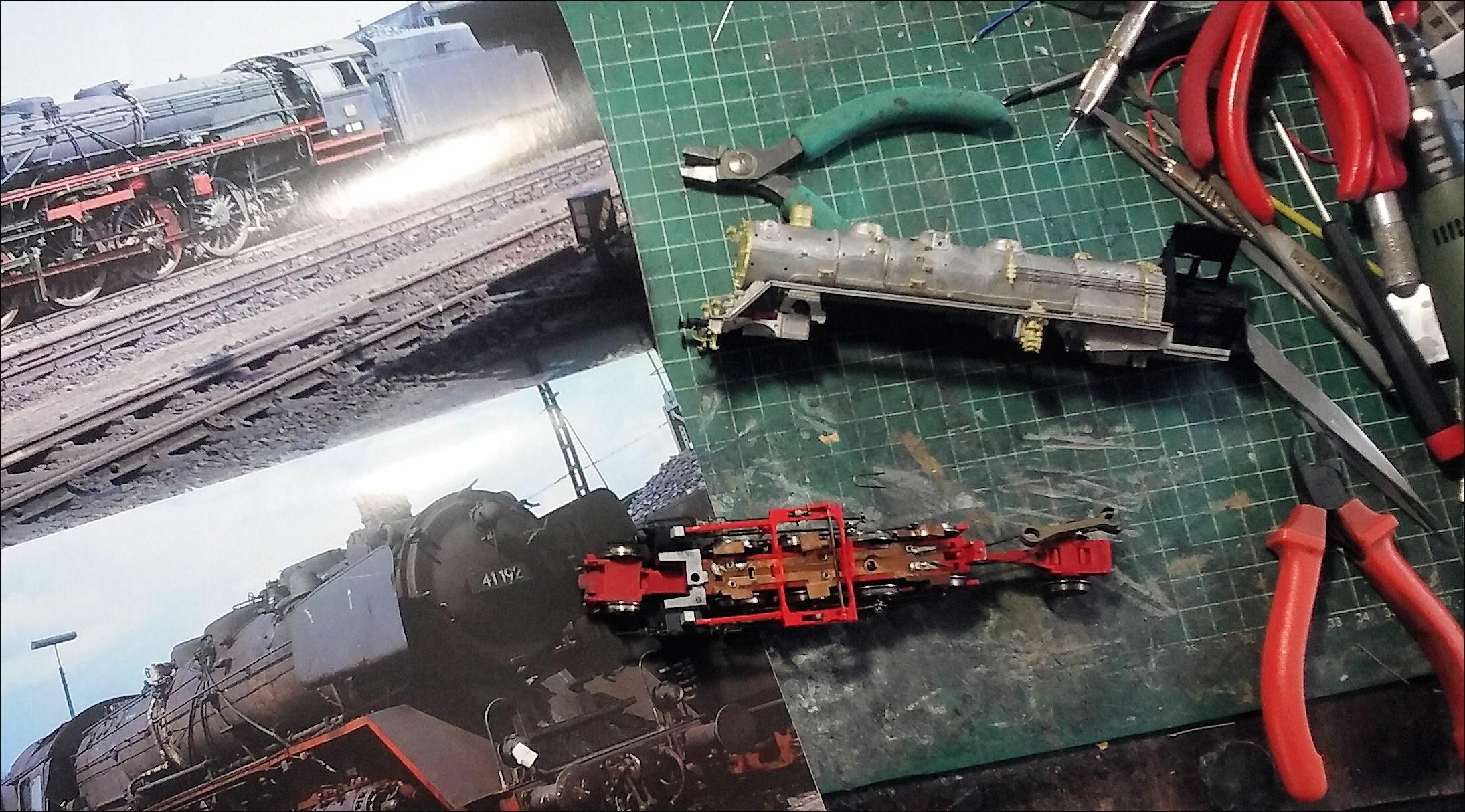

De EJ-Special opgedoken en doorgenomen op zoek naar geschikte foto's. Die staan er best wel in, gelukkig. Weinert laat de bouwer ook lekker z'n eigen gang gaan en geeft ook het advies voorbeeldfoto's te raadplegen:

"Entsprechend Abb. 2 sowie Vorbildfotos sämtliche Leitungen anfertigen."

Nou is die Abb 2 ook niet de meest duielijke en die voorbeeldfoto's moet je ook toevallig maar in de kast hebben. Maar goed, zo'n ombouwset is ook niet bedoeld voor mensen die niet weten waar ze het over hebben en daarom word je geacht in staat te zijn zelf uit te zoeken hoe je de boel in elkaar knoopt.

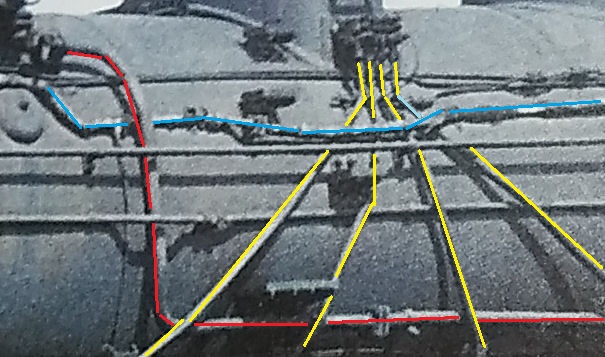

Bron plaatje: EJ Special 8/95 "Die Baureihe 41" door Obermayer/Weisbrod.

Het lijkt me handig te beginnen met de leiding tussen Strahlpumpe en Speiseventil (rood). Dan de Zandstrooileidingen (geel), want die komen over de voedingsleiding (rood) heen. Daarna de stoomtoevoerleiding naar de generator (blauw), want die komt over geel... wacht even, die komt wel onder rood...

Het begin is er.
« Laatst bewerkt op: 16 juli 2020, 18:21:14 door 44 »

Ric

  • Offline Offline
  • Berichten: 1072
Re: Projekt 083-338
« Reactie #20193 Gepost op: 16 juli 2020, 09:39:31 »
Jan, daarbij is het natuurlijk wel van belang welke leiding welk doel dient. En dat weet jij natuurlijk ook. ;D
Ik zou er volledig in verzanden denk ik. :-\

Ik zal we iets gemist hebben maar welke schaal is de loc? Ze lijkt mij van metaal namelijk.

Grt. Ric

basjuh1981

  • Offline Offline
  • Berichten: 2243
  • DB Tijdperk III
Re: Projekt 083-338
« Reactie #20194 Gepost op: 16 juli 2020, 17:12:24 »
Nou is die Abb 2 ook niet de meest duielijke en die voorbeeldfoto's moet je ook toevallig maar in de kast hebben. Maar goed, zo'n ombouwset is ook niet bedoeld voor mensen die niet weten waar ze het over hebben en daarom word je geacht in staat te zijn zelf uit te zoeken hoe je de boel in elkaar knoopt.
Gelukkig hebben we tegenwoordig ook nog de digitale boekenkast, alias het internet ;)
Mvg,
Bas

K-rail, CS3+, iTrain, Tijdperk III: 1960 - 1965
Die Sauerlandbahn
Mijn YouTube-kanaal

ex44

  • Team forummoderators
  • Offline Offline
  • Berichten: 15407
Re: Projekt 083-338
« Reactie #20195 Gepost op: 16 juli 2020, 17:49:49 »
@Ric: ja, het scheelt wel als je weet wat wat is. Toch is dat niet zo moeilijk als het lijkt. Zo kun je wel beredeneren dat de voedingspomp stoom nodig heeft om te werken, er is dus een leiding nodig vanaf de bron naar de pomp en ook een leiding vanaf de pomp weer naar de voorwarmer om de afgewerkte stoom nogmaals te benutten door het water voor te verwarmen. Datzelfde water is door diezelfde pomp uit de tender gehaald (dus is daarvoor ook een leiding nodig) en naar de vorwarmer gepompt (en dus nog een leiding). Voor de voedingspomp zijn dus vier leidingen nodig. Het plaatje is dan handig om te bekijken hoe die leidingen zo ongeveer lopen. Dat geldt ook voor de luchtpomp, de generator, de Hilfsbläser, de... nou ja, je snapt 'm wel.

De schaal is gewoon H0. Bij mijn weten heeft Weinert geen plastic bouwpakketten in het assortiment. En ik doe niet aan spoor 0 of groter en ook niet aan kleiner dan H0.

@Bas: het internet heeft ontegenzeggelijk veel positiefs te bieden, maar als ik daar een foto vind dan is het lastig om die naast m'n werkplek te leggen om af en toe te spieken. Met zo'n tijdschrift kan dat wel:


ex44

  • Team forummoderators
  • Offline Offline
  • Berichten: 15407
Re: Projekt 083-338
« Reactie #20196 Gepost op: 16 juli 2020, 22:00:53 »

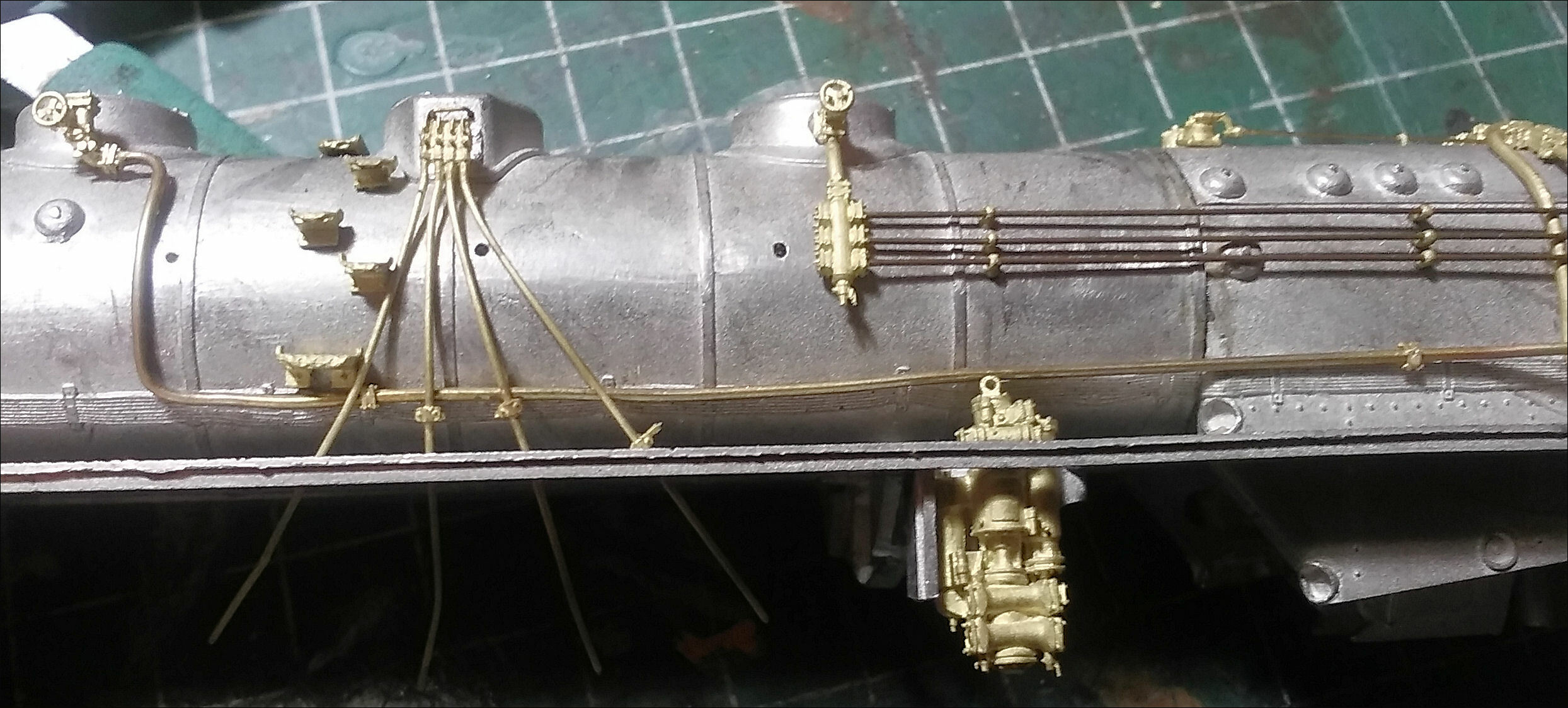

De kop is er af, de eerste leiding zit er op. De leiding (in het plaatje boven rood gekleurd) tussen de Strahlpumpe (die in het Führerhaus is geplaatst) en Speiseventil zit nog niet helemaal vast. Het laatste stuk richting Führerhaus is nog los, zodat er wat speling overblijft voor als het Führerhaus bevestigd gaat worden.
Voor het idee zijn de zandstrooileidingen er ook even op gezet, maar die zitten helemaal nog los. Zoals je kunt zien als je onderstaande foto vergelijkt met die met de kleurtjes hierboven, dan zie je dat die (zand)leidingen (geel) nog correct gepositioneerd moeten worden.



Eigenlijk valt het met die buigerij allemaal wel een beetje mee, dat geeft wel moed voor het aanpakken van de rest.
Maar laat ik maar niet te vroeg juichen...  ::)

ex44

  • Team forummoderators
  • Offline Offline
  • Berichten: 15407
Re: Projekt 083-338
« Reactie #20197 Gepost op: 17 juli 2020, 22:34:51 »

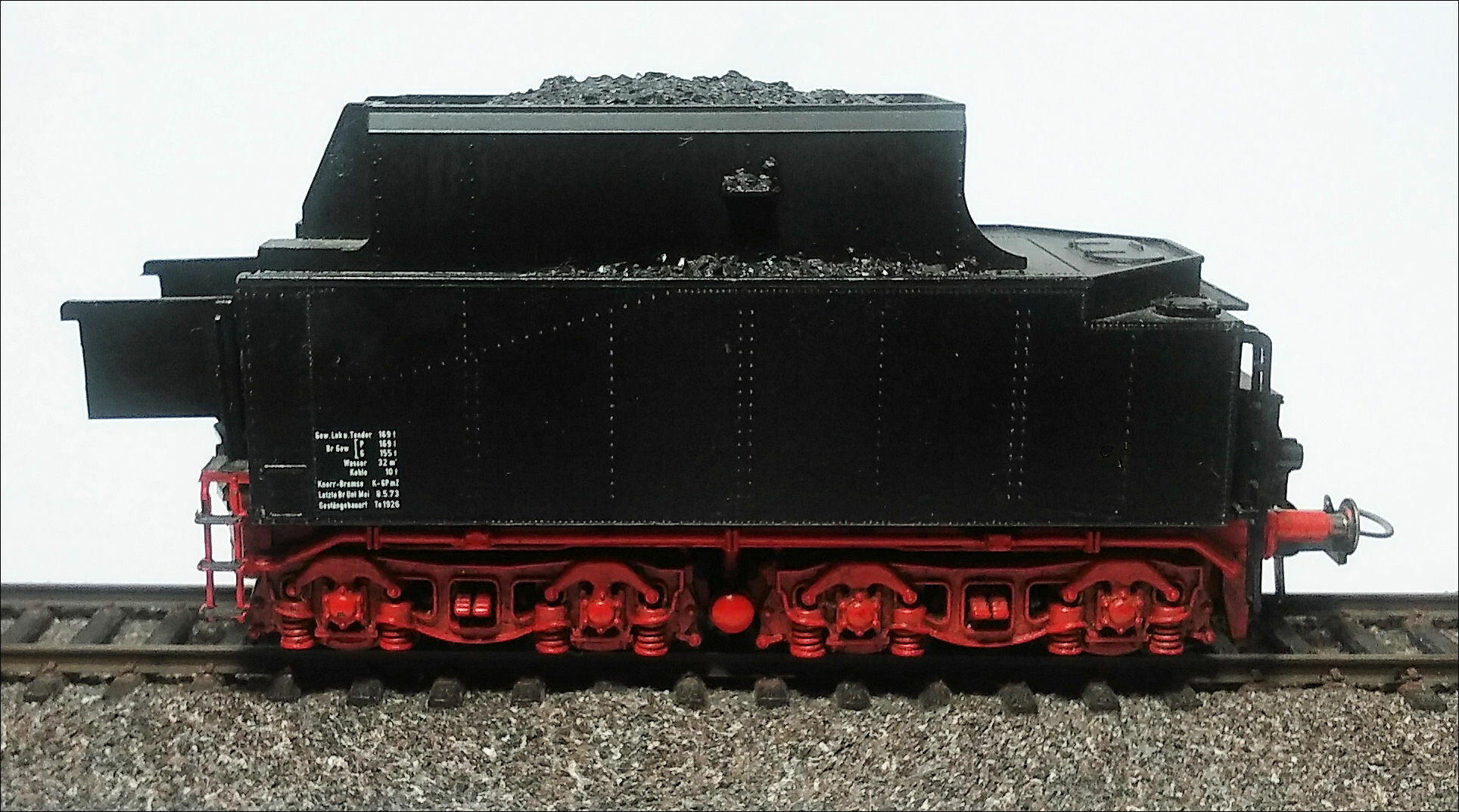

Vandaag werd het, tegen alle verwachtingen in, helemaal niks met die buigerij. Wel even tijd gehad om de tender op te zoeken, want die lag niet bij de lok boven op de kast dus die moest ik ergens anders vandaan vissen.
Eigenlijk was ik vergeten dat het een 2'2'T32 tender was, dus dat is wel weer een leuke verrassing.



Aan de tender hoeft niks meer te gebeuren, alles wat er op en aan hoort te zitten zit er ook op en aan, en er zit zelfs al een decoder ingebouwd. Wel moet er nog even een andere koppeling worden gemonteerd en misschien ook nog echte Weinert-lantaarntjes. Maar dat zie ik nog wel.
Of er de komende dagen veel terechtkomt van prutsen aan al die leidingen weet ik niet, want ik hoorde mijn vrouw tegen haar dochter zeggen dat "opa wel even een wiegje voor de babyborn maakt". Eerst maar uitvissen wat dat is, een babyborn... doet me ergens denken aan het een of andere fokprogramma voor blonde mensen  :-\

Noordernet

  • Offline Offline
  • Berichten: 2960
Re: Projekt 083-338
« Reactie #20198 Gepost op: 18 juli 2020, 09:16:36 »
Babyborn schijnt voor poppen te staan. Ook een vorm van modelbouw ;). Het Zweedse woonwarenhuis heeft daar wel wel zo’n bedje van vurenhout voor, voor een paar euro. Ook weer zelf in elkaar zetten. Wij hadden thuis ook zo’n ding staan: uiterst degelijk.

Wolter
Moins mais mieux.

Ric

  • Offline Offline
  • Berichten: 1072
Re: Projekt 083-338
« Reactie #20199 Gepost op: 18 juli 2020, 10:41:09 »
Leuk zo'n forum als dit. Het ene moment heb je het over een  2'2'T32 tender en het volgende moment heb je het over een babyborn ??? Nooit van gehoord. Maar wel weer wat geleerd. :angel:

Grt. Ric

Erwin Schuurman

  • Offline Offline
  • Berichten: 639
  • Jaah Mevrouw....Scheurgras..
    • www.friesemodelbaanclub.nl
Re: Projekt 083-338
« Reactie #20200 Gepost op: 18 juli 2020, 10:41:15 »
Hoi Jan. Voor de buigerij kun je evt wel bij mij op mn werk in Leeuwarden langskomen. Sta tegenwoordig de hele dag achter deze machine   Ook al wil je een kurkentrekker op je Lok. Geen probleem!

https://youtu.be/gBNAEMYHurY

Gr,

Erwin

Verstuurd vanaf mijn SM-A105FN met Tapatalk
"Samenwerking betekent voor mij dat iedereen hetzelfde wil als ik!"

ex44

  • Team forummoderators
  • Offline Offline
  • Berichten: 15407
Re: Projekt 083-338
« Reactie #20201 Gepost op: 18 juli 2020, 21:09:40 »
Citaat van: Wolter
Het Zweedse woonwarenhuis heeft daar wel wel zo’n bedje van vurenhout voor, voor een paar euro.

Die vond m'n vrouw niet zo leuk. Dus heb ik er vandaag zelf eentje gemaakt, voor ongeveer net iets meer geld. Die moet nog in de verf en dan issie klaar, mag oma matrasjes naaien en kussens slopen.
Babyborn is inderdaad "een soort" pop(pen) en beslist geen fokprogramma voor arische types, dat heette Lebensborn.
In die poppen heb ik me wat in moeten verdiepen om de maten van het wiegje te kunnen bepalen.

@Ric: er is meer dan treintjes, zullen we maar zeggen  ;)

@Erwin: indrukwekkende machine. Maar kan die ook materiaal van Ø = 0,3 - 0,8 mm aan? Met een lengte van, pakweg, maximaal een centimeter of acht?

Klaas Zondervan

  • Offline Offline
  • Berichten: 25180
    • Pagina van klaas
Re: Projekt 083-338
« Reactie #20202 Gepost op: 18 juli 2020, 21:22:38 »
Och, even een paar andere buigblokjes er op en dan moet het lukken.

ex44

  • Team forummoderators
  • Offline Offline
  • Berichten: 15407
Re: Projekt 083-338
« Reactie #20203 Gepost op: 19 juli 2020, 11:10:00 »
Hm. Ik zie me nog niet naar Leeuwarden gaan, een stukje messingdraad laten buigen, terug om te kijken of het past, weer heen om het aan te passen, terug...
Misschien mag ik het machien wel even lenen...  :P

ex44

  • Team forummoderators
  • Offline Offline
  • Berichten: 15407
Re: Projekt 083-338
« Reactie #20204 Gepost op: 20 juli 2020, 22:21:51 »

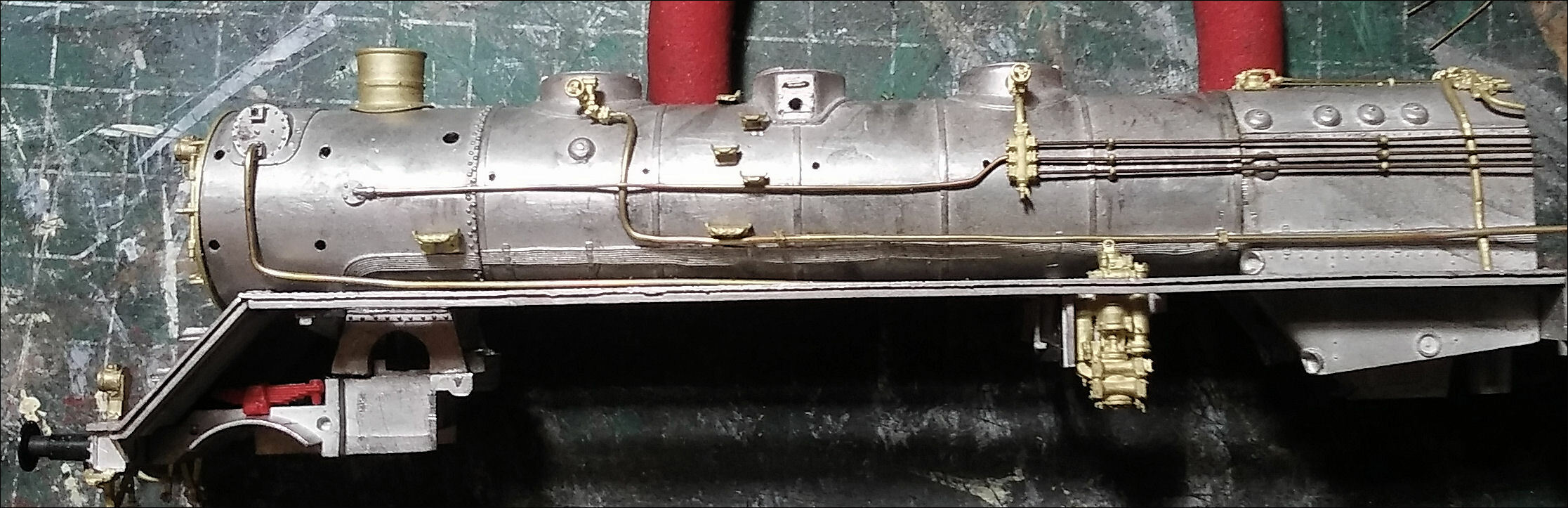

Bij gebrek aan machien maar even verder gegaan met gebruikmaking van tangetjes en vingers.

Nu te zien:
-leiding Strahlpumpe (im Führerhaus) -> Speiseventil
-leiding Speisepumpe -> Vorwärmer
-leiding Verteilerventil -> Hilfsbläser



Moeizaam, maar we komen verder.
