Auteur
Topic: NS 5500 / HSM 700 spoor 0 / 1 (gelezen 237724 keer)
FritsT
Offline
Berichten: 9600
Re: NS 5500 / HSM 700 spoor 0 / 1
«
Reactie #195 Gepost op:
23 december 2018, 17:10:14 »
Nu ik de buis met de goed buiten/binnendiameter toch heb, is het appeltje eitje om het ketelfront demontabel te maken. En dat is weer handig bij het van achteren solderen van alle appendages.
Mijn advies voor een ieder die ketels zou willen gaan rollen uit plaat....niet doen, gebruik buis. Tenzij je alles gewoonweg aan elkaar gaat solderen. Ieder zijn keus.
Wil je een grotere afronding van front naar de ketel. Dan moet je een buis met gelijke diameter als de ketel op het front solderen en een kleinere ring als aanslag er in brengen en dan maar vijlen naar wens. Misschien dat ik dat nog ga doen. Kwestie van de vlam er even op zetten. Buis heb ik nog over van de voorkant.
IMG_8003
by
Nulpunt0
, on Flickr
IMG_8004
by
Nulpunt0
, on Flickr
IMG_8005
by
Nulpunt0
, on Flickr
en de kerstboodschappen zijn ook weer binnen.
«
Laatst bewerkt op: 23 december 2018, 17:17:42 door FritsT
»
Gelogd
FritsT
Offline
Berichten: 9600
Re: NS 5500 / HSM 700 spoor 0 / 1
«
Reactie #196 Gepost op:
23 december 2018, 18:43:03 »
Maar gelijk even dat werkje gedaan.
Begonnen me een ring van 2 mm van de buis te slijpen en die goed vlak te vijlen op de kopse wanden en over de bestaande inwendige ring te schuiven. Daarna volklodderen met 180-graden soldeer (ik gebruik meestal 140) en dan maar vijlen.
IMG_8007
by
Nulpunt0
, on Flickr
IMG_8006
by
Nulpunt0
, on Flickr
Lijkt wel een massief stuk messing gietwerk.
en dat allemaal dankzij stukje buis. !
IMG_8012
by
Nulpunt0
, on Flickr
Gelogd
1795
Offline
Berichten: 1480
Re: NS 5500 / HSM 700 spoor 0 / 1
«
Reactie #197 Gepost op:
23 december 2018, 22:29:20 »

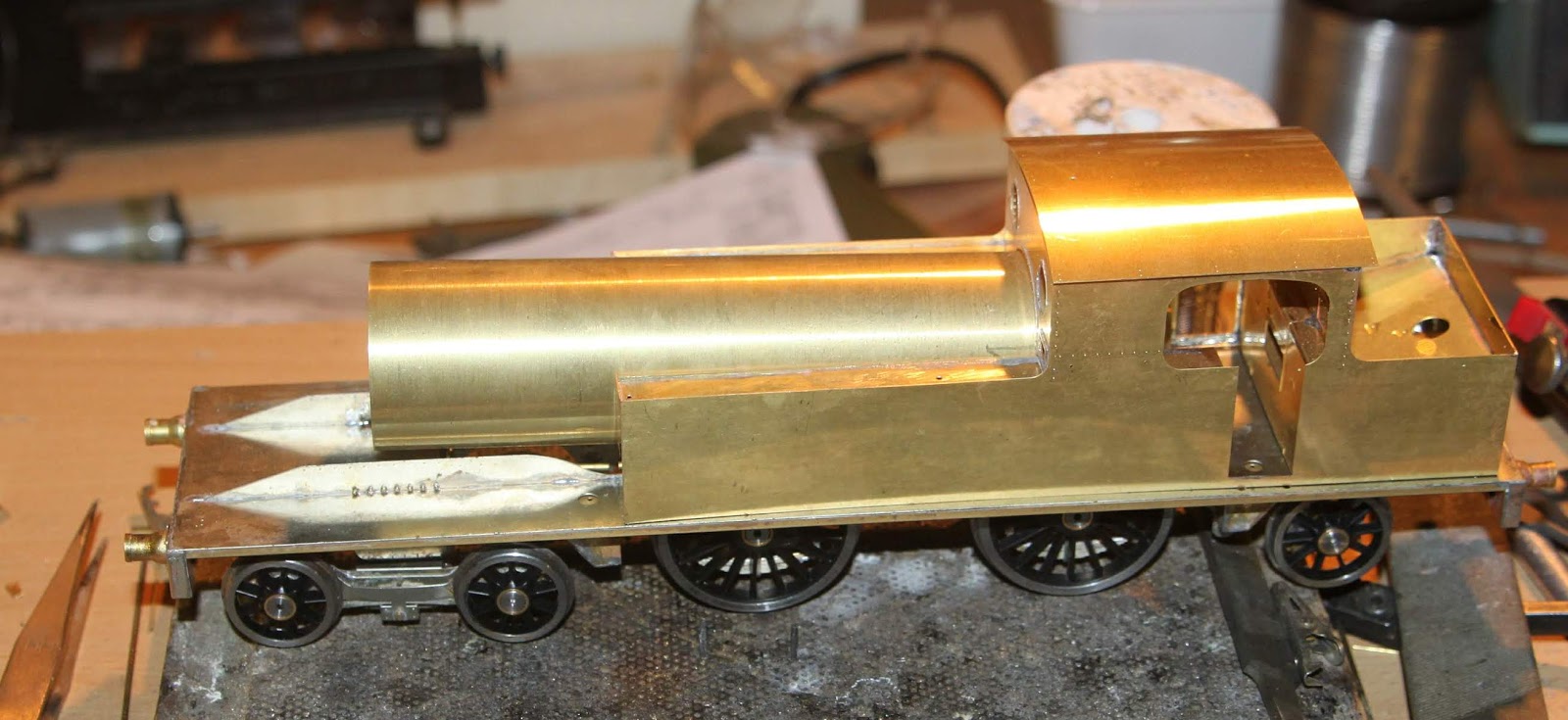

Hier de ketel uit de in de etsplaat gerolde plaat. Alles zit nog los, ketel zit niet recht zie ik nu.
Het gaat om het idee....
Buis van de goede diameter is zeker makkelijker....
Gelogd
Spoor 0 is ook mooi.....Raamsdonk
http://1795spoor0.blogspot.com/
roadster36
Offline
Berichten: 5543
Team Mitropa
Re: NS 5500 / HSM 700 spoor 0 / 1
«
Reactie #198 Gepost op:
24 december 2018, 08:19:32 »
jullie gaan als een speer
Gelogd
FritsT
Offline
Berichten: 9600
Re: NS 5500 / HSM 700 spoor 0 / 1
«
Reactie #199 Gepost op:
24 december 2018, 10:54:50 »
Gisteravond (te) laat nog begonnen aan een delicaat werkje, de hornblocks. Het werd 2 uur en toen leek het me beter om eens te gaan slapen want door de bomen zie je dan het bos niet meer. Maar juist dit is het moment waarom het draait. Letterlijk.
Hier dus een overzicht van wat er goed en fout kan gaan. Leerproces.
Ik heb geen fabrieksmatige hornblocks, dus zelf maken. Bij Engelse modelbouwers is dit de hogeschool van modelbouw. Gaat mij ook lukken maar dan op mijn manier...als het maar werkt. Mooier kan altijd nog.
Uit 3 plaatjes 0,6 (dikker dan de frameplaten) een soort H-profiel gemaakt. Zowat zuigend passend in de frameplaten.
IMG_8014
by
Nulpunt0
, on Flickr
Boormalletje gemaakt voor 2 exemplaren zodat ik identieke boringen krijg.
IMG_8018
by
Nulpunt0
, on Flickr
Opboren in stappen naar 6,4 mm.
IMG_8017
by
Nulpunt0
, on Flickr
Vooraf wist ik al dat door de gekozen Slaters wielen (grote slag) de koppelstangen waarschijnlijk tegen/door de voetplaat zou komen. Onderstaande foto's zijn extreem, maar duidelijk.
IMG_8021
by
Nulpunt0
, on Flickr
IMG_8022
by
Nulpunt0
, on Flickr
Ook bij het Spoor-0 model van Jan Braam tref ik dit modelbouwprobleem aan en was ik niet verrast. De oplossing is om een stuk uit de voetplaat te zagen. Daar zie je niks van want dat valt binnen de waterkisten. Het zwart/rood omlijnde gebied moet weg.
Mogelijk nog wat extra schroefgaatjes en een dik profiel in de watertank om frame en kap te verbinden
IMG_8023b
by
Nulpunt0
, on Flickr
Verder nog een kleine aanpassing nodig aan de binnenkant van de watertank. De uitsparing moet iets verder naar voren worden uitgebreid.
Maar eerst de hornblocks afmaken.
IMG_8019
by
Nulpunt0
, on Flickr
Dit is in ieder geval het beeld waar ik vandaag verder mee kan. Loc met één as.
IMG_8024
by
Nulpunt0
, on Flickr
13746
Gelogd
FritsT
Offline
Berichten: 9600
Re: NS 5500 / HSM 700 spoor 0 / 1
«
Reactie #200 Gepost op:
24 december 2018, 12:57:20 »
En dat is twee...
Als de wielen in de hoogste positie staan, nog zonder veertjes er tussen, raken ze de ketel. Eerst de hoogte (buffers) afstellen) en den eventueel ruimte in de ketel zagen. Motor moet er ook nog in, dus zagen moeten we zowieso.
IMG_8025
by
Nulpunt0
, on Flickr
IMG_8026
by
Nulpunt0
, on Flickr
IMG_8027
by
Nulpunt0
, on Flickr
Gelogd
FritsT
Offline
Berichten: 9600
Re: NS 5500 / HSM 700 spoor 0 / 1
«
Reactie #201 Gepost op:
24 december 2018, 13:12:08 »
Strik er omheen en onder de kerstboom.
IMG_8037
by
Nulpunt0
, on Flickr
Gelogd
FritsT
Offline
Berichten: 9600
Re: NS 5500 / HSM 700 spoor 0 / 1
«
Reactie #202 Gepost op:
24 december 2018, 15:26:28 »
Crankpins gemonteerd.
IMG_8038
by
Nulpunt0
, on Flickr
Goed meten, lijntje zetten en de zaag er in.
IMG_8039
by
Nulpunt0
, on Flickr
Let op, dit is weer de meest maximale stand zonder veertjes maar je kan dus zien dat de operatie nodig is geweest.
IMG_8042
by
Nulpunt0
, on Flickr
en dan dat héééééééél secure werkje, de gaten in de koppelassen.
Eest opgeboord naar 1,7 (cranckpin = 1,6) en dan goed kijken waar het wringt. Ik hoefde in de horizontale richting slechts enkele slagen met en rond vijltje te doen....pfffffffffffffffffffffffffffffff
FEESTJE, EERSTE PROEFRIT GESLAAGD.
IMG_8041
by
Nulpunt0
, on Flickr
Gelogd
peterha
Offline
Berichten: 1101
Re: NS 5500 / HSM 700 spoor 0 / 1
«
Reactie #203 Gepost op:
24 december 2018, 17:19:26 »
Citaat van: FritsT op 24 december 2018, 15:26:28
FEESTJE, EERSTE PROEFRIT GESLAAGD.
Gefeliciteerd; ziet er goed uit! Feestje waard...
Gelogd
Met vriendelijke groet,
Peter
JaJo
Offline
Berichten: 11147
Spoor-0 & Spoor-1
Re: NS 5500 / HSM 700 spoor 0 / 1
«
Reactie #204 Gepost op:
24 december 2018, 19:29:03 »
Ook hier het eerste buig- en braadwerk van mijn NS5500 in 0.
Groet Jaap
Gelogd
Groet Jaap
Duits/NL, Spoor-0 en Spoor-1.Tijdperk II en III.
http://www.modeltreinbaan.nl
FritsT
Offline
Berichten: 9600
Re: NS 5500 / HSM 700 spoor 0 / 1
«
Reactie #205 Gepost op:
24 december 2018, 20:14:39 »
Gelogd
FritsT
Offline
Berichten: 9600
Re: NS 5500 / HSM 700 spoor 0 / 1
«
Reactie #206 Gepost op:
25 december 2018, 00:14:46 »
Daarom moet het dak bij de versie met hoge kolenbak vast geslodeerd worden...rail voor het schuifluik.
Luikje open,
IMG_8049
by
Nulpunt0
, on Flickr
Luikje dicht,
IMG_8048
by
Nulpunt0
, on Flickr
Rail: U-profiel 1x1,5
IMG_8046
by
Nulpunt0
, on Flickr
14083
«
Laatst bewerkt op: 25 december 2018, 00:16:59 door FritsT
»
Gelogd
JaJo
Offline
Berichten: 11147
Spoor-0 & Spoor-1
Re: NS 5500 / HSM 700 spoor 0 / 1
«
Reactie #207 Gepost op:
25 december 2018, 10:42:54 »
@ Edwin: na een studie van een uur blijf ik mij afvragen wat en waar komt dat halfronde stukje vandaan?
Gelogd
Groet Jaap
Duits/NL, Spoor-0 en Spoor-1.Tijdperk II en III.
http://www.modeltreinbaan.nl
HenkZ
Offline
Berichten: 71
Re: NS 5500 / HSM 700 spoor 0 / 1
«
Reactie #208 Gepost op:
25 december 2018, 12:39:21 »
Is dat niet het bogieveerpakket dat halfrond gevijld is om de buitenste balansijzers tussen de wielen te laten passen?
Verstuurd vanaf mijn SM-A510F met Tapatalk
Gelogd
1795
Offline
Berichten: 1480
Re: NS 5500 / HSM 700 spoor 0 / 1
«
Reactie #209 Gepost op:
25 december 2018, 12:45:25 »

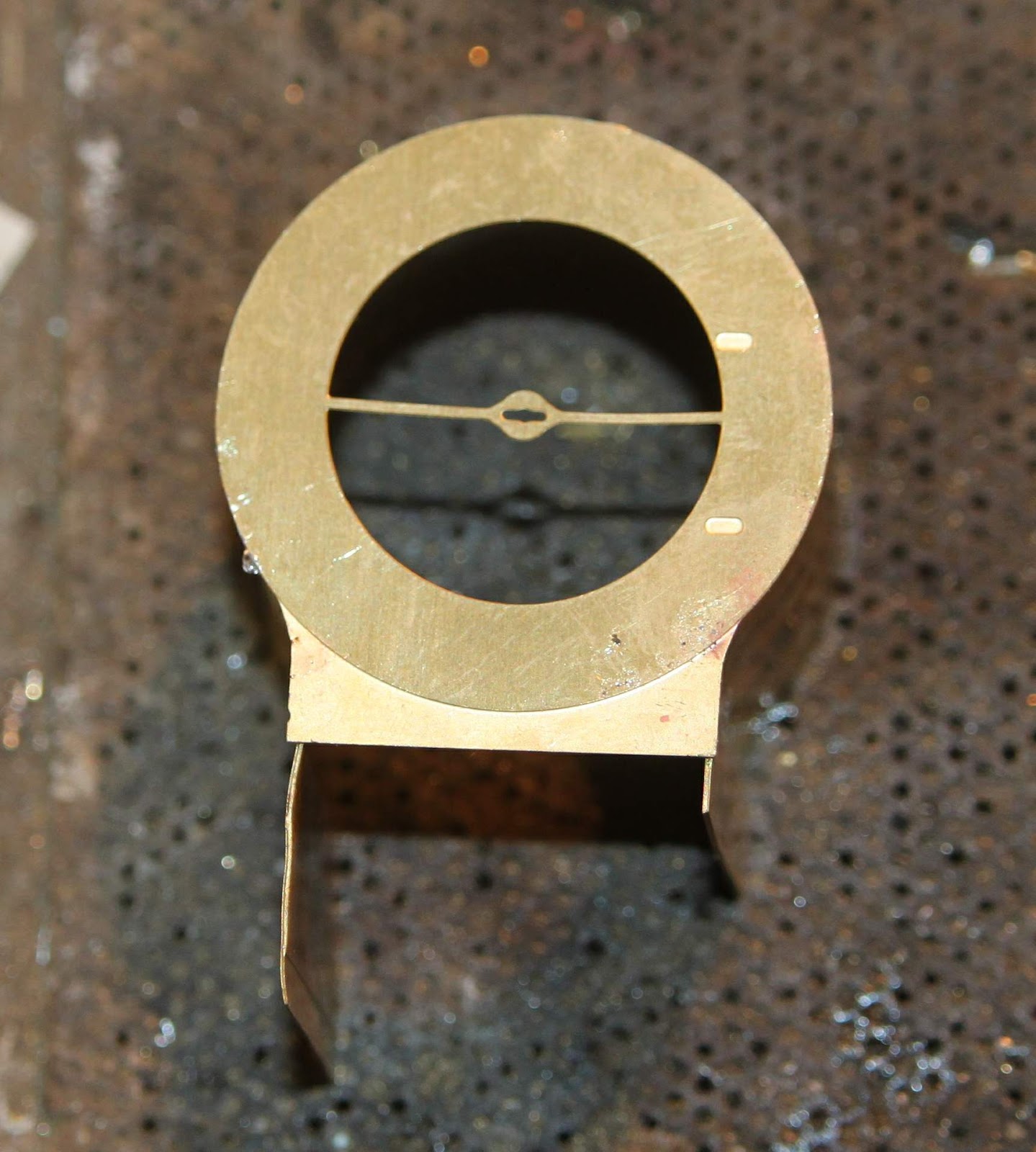

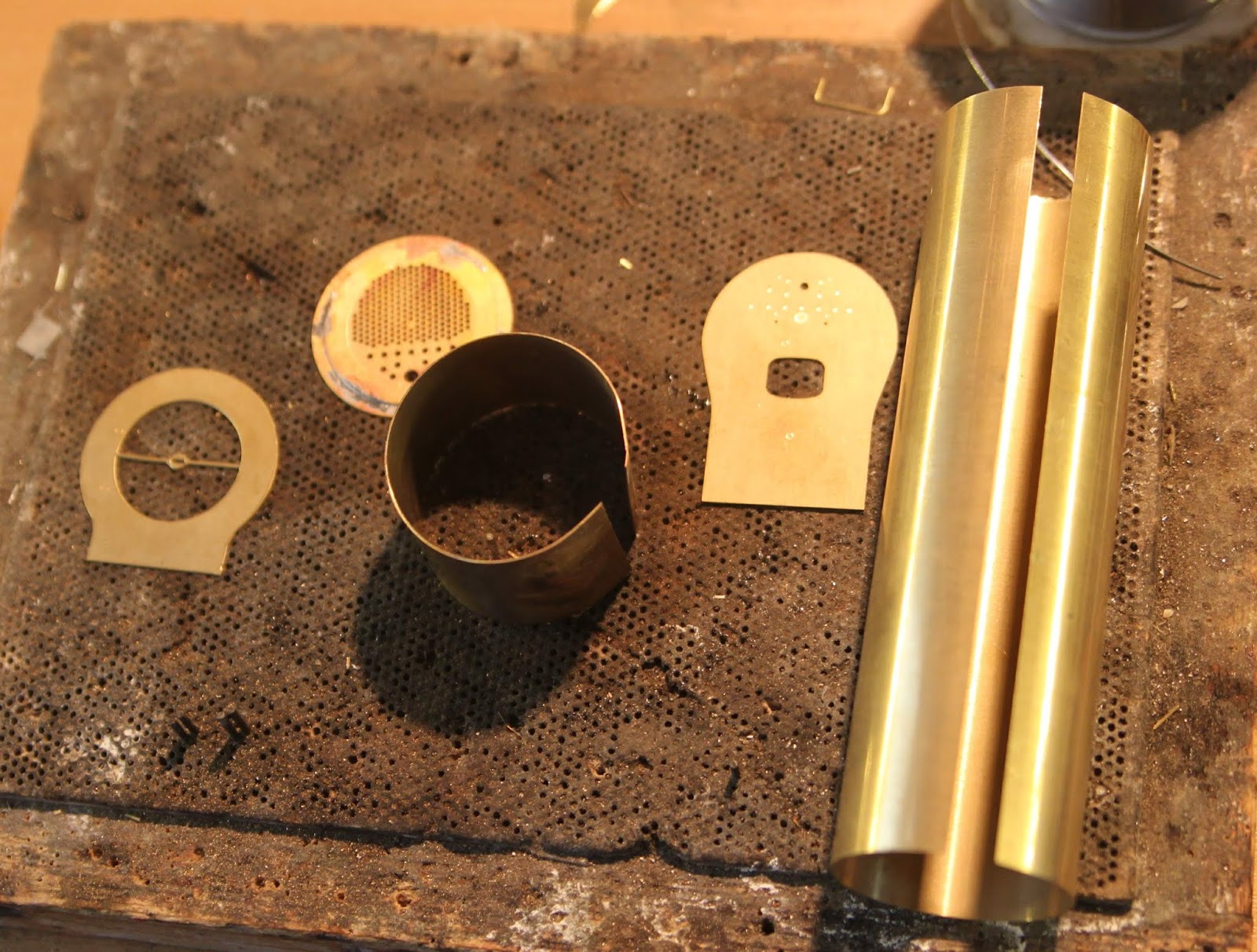

Jajo, samenstellen (stapelen) uit de losse veerbladen, alleen moet je de wieg, smaller maken, dus de om te buigen lipjes de helft afknippen..
verder gegaan met de ketel, uit de etsplaat, rollen, en solderen.
De rookkast is te lang, die zul je op maat moeten maken.
Gelogd
Spoor 0 is ook mooi.....Raamsdonk
http://1795spoor0.blogspot.com/
Print
Pagina's:
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
Vorige
-
Volgende
-
1
...
12
13
[
14
]
15
16
...
97
Omhoog
« vorige
volgende »
Je bent hier:
BeneluxSpoor.net forum
|
Wat zijn we aan het bouwen?
|
Materieel
|
NS 5500 / HSM 700 spoor 0 / 1
