Auteur Topic: NS 5500 / HSM 700 spoor 0 / 1  (gelezen 236097 keer)

JaJo

  • Offline Offline
  • Berichten: 11147
  • Spoor-0 & Spoor-1
    • Modeltreinbaan.nl
Re: NS 5500 / HSM 700 spoor 0 / 1
« Reactie #180 Gepost op: 22 december 2018, 16:14:10 »
@Edwin
 (y) (y)
Ik volg alles op de voet. Je hebt een excel-sheet gestuurd waar de maten van de wielen (0) op staan, maar daar staat zoveel info op dat in nog niet weet welke ik moet bestellen bij Slater (?).
Kan je hier in dit topic de bestelnummers er van vermelden als ook van de aspotten e.d. en eventueel de aan te schaffen aandrijving.
Ook makkelijk voor andere bouwers.

Als die post nou eens langskomt kan ik starten... ;D

Groet Jaap
Groet Jaap
Duits/NL, Spoor-0 en Spoor-1.Tijdperk II en III.
http://www.modeltreinbaan.nl

FritsT

  • Online Online
  • Berichten: 9556
    • nulpunt
Re: NS 5500 / HSM 700 spoor 0 / 1
« Reactie #181 Gepost op: 22 december 2018, 16:45:24 »
@Jaap,

Op blz 7 staat dat al..... wel bij de les blijven hoor.

De bovenste drie zijn de wielen voor Spoor-1. De anderen voor Spoor-0
https://forum.beneluxspoor.net/index.php?topic=84116.msg3221956114#msg3221956114

Dit is voor Spoor-0 (staat zo op de faktuur die ik kreeg)
Alleen de aantallen zelf invullen voor geval je zelf wat hebt liggen.
      7869E        7mm Loco Wheels: 5'9" 18 Spoke (LNER Cl5, 16)       £18.33
      7837GP       7mm Bogie Wheels: 3'1" 9 Spoke Bogie Wheel          £13.33
                     (General Pattern)
       7842         7mm Bogie Wheels: 3'6" 10 Spoke Bogie Wheel          £13.33
                     (General Pattern)
       7802         Crankpins: Crankpin set includes 8 bushes, 6                £5.42
                     screws, 6 washers & 6 nuts
       7960B        7mm Loco Fitting: Loco Sprung Hornblocks                 £11.67
                     3/16" dia. axle [Set of 6] (Cast Brass
                     Detailed Horn Guides NEW DESIGN)
« Laatst bewerkt op: 22 december 2018, 16:52:21 door FritsT »

JaJo

  • Offline Offline
  • Berichten: 11147
  • Spoor-0 & Spoor-1
    • Modeltreinbaan.nl
Re: NS 5500 / HSM 700 spoor 0 / 1
« Reactie #182 Gepost op: 22 december 2018, 17:10:35 »


Binnen!!! (y)

Ik heb niets dus:

7869E        7mm Loco Wheels: 5'9" 18 Spoke (LNER Cl5, 16)        £18.33    2x
7837GP    7mm Bogie Wheels: 3'1" 9 Spoke Bogie Wheel              £13.33    2x
7842   7mm Bogie Wheels: 3'6" 10 Spoke Bogie Wheel                 £13.33    1x
 7802         Crankpins: Crankpin set includes 8 bushes, 6                £5.42    1x
                     screws, 6 washers & 6 nuts
7960B        7mm Loco Fitting: Loco Sprung Hornblocks                 £11.67     1x
                     3/16" dia. axle [Set of 6] (Cast Brass

Zo goed?
« Laatst bewerkt op: 22 december 2018, 21:15:30 door JaJo »
Groet Jaap
Duits/NL, Spoor-0 en Spoor-1.Tijdperk II en III.
http://www.modeltreinbaan.nl

Andries

  • Offline Offline
  • Berichten: 437
Re: NS 5500 / HSM 700 spoor 0 / 1
« Reactie #183 Gepost op: 22 december 2018, 17:27:03 »
Hallo Jaap,

Zo kreeg ik het vandaag binnen (12 december besteld); toevallig werden vandaag ook de etsplaten afgeleverd.



Andries

JaJo

  • Offline Offline
  • Berichten: 11147
  • Spoor-0 & Spoor-1
    • Modeltreinbaan.nl
Re: NS 5500 / HSM 700 spoor 0 / 1
« Reactie #184 Gepost op: 22 december 2018, 17:36:48 »
Dank. Dan doe ik het dus goed. Straks even bestellen.

Groet Jaap
Groet Jaap
Duits/NL, Spoor-0 en Spoor-1.Tijdperk II en III.
http://www.modeltreinbaan.nl

peterha

  • Offline Offline
  • Berichten: 1100
Re: NS 5500 / HSM 700 spoor 0 / 1
« Reactie #185 Gepost op: 22 december 2018, 17:40:55 »
buigen, zonder gloeien, over 14mm staf. (15 was niet rond genoeg)
Zijn de klinknagels weg gedrukt?....NEE, mooi

Jou zou natuurlijk ook een stukje karton tussen de staf en het messing kunnen leggen om de druk op de pas gemaakte klinknagels op te vangen?
Met vriendelijke groet,
Peter

FritsT

  • Online Online
  • Berichten: 9556
    • nulpunt
Re: NS 5500 / HSM 700 spoor 0 / 1
« Reactie #186 Gepost op: 22 december 2018, 20:07:22 »
De volgende stap is het plaatsen van de ketel.
Om de kosten van de etsplaat in Spoor-1 te drukken is er op de etsplaat geen plaatwerk voor de ketel aanwezig. Die had ik persoonlijk toch niet nodig, want ik gebruik buis diameter 46 mm.

Onder de buis is in het machinistenhuis een tijdelijk stukje profiel geplaatst (4 mm) zodat de ketel strak in het front van het machinistenhuis past.
Met de hoogtemeter dan de maat nemen en overbrengen naar de voorkant.
Ik gebruik dat stuk gereedschap bijna nooit, maar als je hem kan gebruiken....ideaal.
IMG_7981 by Nulpunt0, on Flickr

IMG_7982 by Nulpunt0, on Flickr

De ketel rust vooralsnog op de achterzijde van het cylinderblok (de voorkant daarvan steekt hoger).
Mazzel..past bijna zonder moeilijk te hoeven doen. Slechts een deukje van 0,4 mm slijpen in dat stukje plaatwerk.
IMG_7979 by Nulpunt0, on Flickr

Daarna lag de ketel perfect.
IMG_7983 by Nulpunt0, on Flickr
« Laatst bewerkt op: 22 december 2018, 20:18:07 door FritsT »

HenkZ

  • Offline Offline
  • Berichten: 73
Re: NS 5500 / HSM 700 spoor 0 / 1
« Reactie #187 Gepost op: 22 december 2018, 21:41:44 »
En hier is hij ook binnen!  (y)

Ik vraag me af of je die 7802 crankpins nodig hebt, die zitten toch al bij de drijfwielen in dat rechthoekige doosje?

1795

  • Offline Offline
  • Berichten: 1478
    • Raamsdonk spoor 0
Re: NS 5500 / HSM 700 spoor 0 / 1
« Reactie #188 Gepost op: 22 december 2018, 23:08:51 »
Citaat
Ik vraag me af of je die 7802 crankpins nodig hebt

dat klopt inderdaad, zitten bij de wielen, dus niet perse noodzakelijk.
Maar toch wel makkelijk, ze zijn zo klein, je raakt makkelijk iets kwijt.

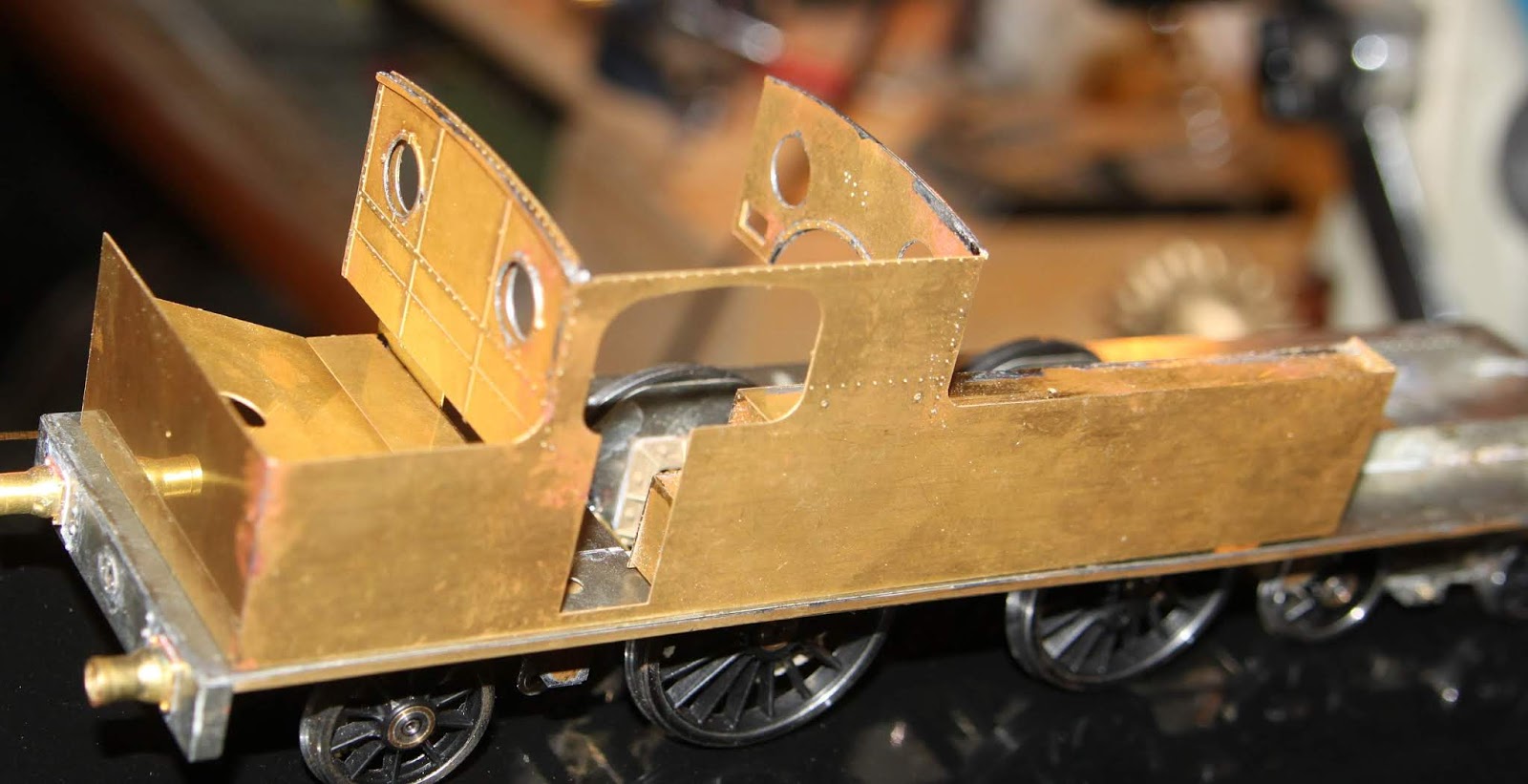

Ben dus wat verder, ben weer een foutje tegengekomen, de binnenwand is te lang.
Makkelijkst is om het deel van de kolenbunker los te halen (snijden/knippen), en iets hoger weer terug te zetten.
Mocht je de latere NS versie maken, met vergrote kolenbak, moet je dat toch al loshalen, die heeft een andere achterkant.

Let wel goed op (bepaal eerst welke versie je wilt gaan maken,) niet klakkeloos alle klinknagels in machinistenhuis doordrukken.
Is erg afhankelijk van de versie.
Ik heb de overigens h0 pons gebruikt.





Spoor 0 is ook mooi.....Raamsdonk
http://1795spoor0.blogspot.com/

FritsT

  • Online Online
  • Berichten: 9556
    • nulpunt
Re: NS 5500 / HSM 700 spoor 0 / 1
« Reactie #189 Gepost op: 23 december 2018, 11:20:37 »
Nu is het tijd voor de rookkast. Plaatwerk zit niet op de etsplaat. Er moet wat worden bedacht. Ik heb een stuk pijp in de lengte open gezaagd en uitgegloeid, een beetje uitgebogen en over de ketel geschoven. Tot mijn grote vreugde paste dat precies tussen ketel en frame boven de cylinders. Kon niet mooier.

Ondersteuning ketel tussen de wielen (profieltje verplaatst vanuit machinistenhuis, zat daar toch in de weg)
IMG_7986 by Nulpunt0, on Flickr

IMG_7985 by Nulpunt0, on Flickr

IMG_7987 by Nulpunt0, on Flickr

Resultaat,
IMG_7988 by Nulpunt0, on Flickr

Nu alles op maat zagen en bevestigen. Maar het grote ei is gelegd. De ruwbouw voor de 5500 is in feite klaar. :)



FritsT

  • Online Online
  • Berichten: 9556
    • nulpunt
Re: NS 5500 / HSM 700 spoor 0 / 1
« Reactie #190 Gepost op: 23 december 2018, 13:27:33 »
Uurtje en een kop koffie en een rokende/stinkende Proxxon boormachine (@##$$$$$&^^&) later,
Tja, gereedschap slijt en begeeft het op ongewenste momenten. Vandaar dat ik er twee heb. Overigens wordt een Dremel net zo gauw warm bij dit soort werk. Nog altijd op zoek naar een alternatief. Iemand een suggestie?

IMG_7994 by Nulpunt0, on Flickr

IMG_7991 by Nulpunt0, on Flickr

Straks nog even (?) naar Appie Heijn.. want je kan niet altijd modelbouwen.
« Laatst bewerkt op: 23 december 2018, 13:31:27 door FritsT »

FritsT

  • Online Online
  • Berichten: 9556
    • nulpunt
Re: NS 5500 / HSM 700 spoor 0 / 1
« Reactie #191 Gepost op: 23 december 2018, 14:01:38 »
Nog een keertje mazzel zojuist. Ik heb nog een stukje buis die precies de goede omtrek heeft. Ring afsnijden die als aanslag gaat dienen voor de vlampijpplaat

IMG_7995 by Nulpunt0, on Flickr

IMG_7997 by Nulpunt0, on Flickr

IMG_7998 by Nulpunt0, on Flickr

« Laatst bewerkt op: 23 december 2018, 14:15:39 door FritsT »

peterha

  • Offline Offline
  • Berichten: 1100
Re: NS 5500 / HSM 700 spoor 0 / 1
« Reactie #192 Gepost op: 23 december 2018, 14:48:22 »
Overigens wordt een Dremel net zo gauw warm bij dit soort werk. Nog altijd op zoek naar een alternatief. Iemand een suggestie?
Een 'gewone' boormachine met een flexibele boorslang, waarin je dan weer de Dremel-accessoires doet?
Met vriendelijke groet,
Peter


FritsT

  • Online Online
  • Berichten: 9556
    • nulpunt
Re: NS 5500 / HSM 700 spoor 0 / 1
« Reactie #194 Gepost op: 23 december 2018, 15:48:33 »
Cor,

Bedankt voor de  hulp. Gevalletje va beroepsblindheid..... oeps.

Misschien lukt het morgen nog voor onder de kerstboom.

Frits.
