Auteur Topic: NS 5500 / HSM 700 spoor 0 / 1  (gelezen 4444 keer)

1795

  • Offline Offline
  • Berichten: 903
    • Raamsdonk spoor 0
NS 5500 / HSM 700 spoor 0 / 1
« Gepost op: 04 oktober 2018, 22:30:40 »
Beetje vroeg, aangezien er nog niets is, maar dat gaat wel komen, beetje er van uit gaand dat er een paar bouwers ook meedoen...
Hier zullen dan verder de bouwperikelen en vorderingen te zien zijn .

Een lok die ik altijd al erg mooi gevonden heb, ook in h0 had ik hem gebouwd (DJH kit).

Het kan dus eigenlijk niet uitblijven, ik "moest" hem in 0 ook bouwen.

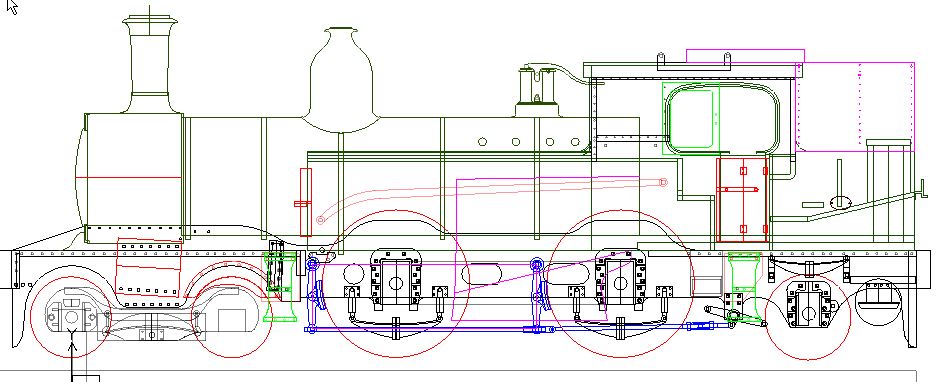

Dus zijn we aan het tekenen geslagen, de etstekeningen zijn vrijwel klaar, dus nu eens kijken of er nog meer bouwers een 5500 mee willen bouwen.
Het gaan 3 etsplaten worden, onderstel nickelzilver, kap en nummerplaatjes messing..
Wielen, de etsplaat is "ontworpen" voor de slaters gegoten hornblocks, en dan dus de slaters wielen.
Van de etsplaat is zowel de oerversie te bouwen , als de laatste versie.
Grootste verschillen zijn de hoge kolenbak, stalen bufferbalken, gesloten dom, en extra trapjes/treden.

Bij interesse in de etsplaten, graag een mailtje of pb'tje. (aub even vermelden schaal 0 of 1)
Kosten zijn nog niet bekend, hangt ook een beetje af, hoeveel er meedoen, maar ik hoop onder/maximaal 300 euro te blijven. (schaal 0)
Bij voldoende belangstelling is schaal 1 ook mogelijk!!

Edwin

Spoor 0 is ook mooi.....Raamsdonk
http://1795spoor0.blogspot.com/

RobbertJan

  • Team Mitropa
  • Offline Offline
  • Berichten: 2962
  • Mcn NSR Groningen.
Re: NS 5500 / HSM 700 spoor 0 / 1
« Reactie #1 Gepost op: 05 oktober 2018, 09:03:38 »
Interessant  (y)

Wordt het zoiets als onderstaand  ;D
In aanbouw door mijn Vader en Broer.



Gr,

Robbert Jan.
NS "Station Sauwerd" in 1:87

FritsT

  • Offline Offline
  • Berichten: 2798
    • nulpunt
Re: NS 5500 / HSM 700 spoor 0 / 1
« Reactie #2 Gepost op: 05 oktober 2018, 09:27:42 »
In Schaal 0 zijn er zat onderdelen verkrijgbaar, maar in Schaal-1 dus niet. Wel wat Duits en Engels, maar Nederlands......Daar is dus wat werk aan de winkel om  een uniek exemplaar te maken en dan te gaan kijken hoe je dat kan reproduceren.

In het draadje over de Oersik in Schaal-1 heb ik al wat laten zien over het vervaardigen van NS buffers. (Blz. 46 ev.)
https://forum.beneluxspoor.net/index.php?topic=77616.msg3221932211#msg3221932211

IMG_6823 (640x480) by Nulpunt0, on Flickr

Ook had ik al wat geschreven over een stoomdom, maar die zou natuurlijk nooit op een Oersik komen. Die komt op mijn NS 5500 in Schaal-1
Nu dit draadje geopend is, kunnen we los.


Voor de maten ben ik uitgegaan van de tekening van een stoomdom in het boek van Harterink en Mook, De Locomotief, blz 30.
IMG_6909 by Nulpunt0, on Flickr

Beginnen met een stuk staf en dan is het de bedoeling om materiaal weg te halen waar het niet hoort. Dat kost even tijd, maar dan heb je ook wat.
materialen: https://metaalwinkel-metalen.nl/Messing+platen+buizen+profielen.mw
1.IMG_6870 by Nulpunt0, on Flickr

2.IMG_6647 by Nulpunt0, on Flickr

Buis 46 mm.
IMG_6879 by Nulpunt0, on Flickr

IMG_6881 by Nulpunt0, on Flickr

IMG_6882 by Nulpunt0, on Flickr

Niet alle locs hadden een stoomdom met een randje onder aan de stoomdom, maar als modelbouwer wil je dat natuurlijk wel.
Ik heb er en stuk halfrond, zacht messing draad op gesoldeerd.
IMG_6888 by Nulpunt0, on Flickr

Vanaf 1920 zijn de veiligheden op de dom verwijderd, maar ook hier wil de modelbouwer moeilijk gaan als het makkelijk kan. Er op dus.
Ik heb het opzetstuk apart gemaakt, maar je kan het natuurlijk ook in één keer draaien op een draaibank. Voor mij was dit eigenlijk en proefexemplaar wat achteraf gezien het definitieve exemplaar is geworden.
IMG_6896 by Nulpunt0, on Flickr

Nog even de bolle/holle vorm slijpen.
IMG_6897 by Nulpunt0, on Flickr

Nog wat weghalen van de kraag wat er niet hoort.
IMG_6901 by Nulpunt0, on Flickr

War soldeer er tussen en voilá.....een HSM stoomdom in Schaal-1
IMG_6908 by Nulpunt0, on Flickr
« Laatst bewerkt op: 05 oktober 2018, 10:05:31 door FritsT »

rolfm

  • Offline Offline
  • Berichten: 82
Re: NS 5500 / HSM 700 spoor 0 / 1
« Reactie #3 Gepost op: 05 oktober 2018, 10:01:46 »
Wauw. Dit is pure Kunst Frits.  (y)
Hogeschool modelbouw van de bovenste plank.
Mocht de nood aan de man komen dan kun je altijd nog edelsmid worden  ;D

Gr. Rolf
« Laatst bewerkt op: 05 oktober 2018, 10:04:40 door rolfm »

FritsT

  • Offline Offline
  • Berichten: 2798
    • nulpunt
Re: NS 5500 / HSM 700 spoor 0 / 1
« Reactie #4 Gepost op: 05 oktober 2018, 10:12:06 »
Nee hoor, lekker modelbouwen een aanklooien
overigens, dit was de eerste keer dat ik zoiets probeerde te maken en je ziet, lukt aardig.

Nu afgieten? ...dan moet ik denk ik de hele binnenkant hol maken om geen problemen met de krimp te krijgen. Nu zit daar nog een tapgat M2.
En wie weet...diegenen die de lok ook in 1 willen gaan bouwen kunnen dit natuurlijk ook. Kost je 4-5 uurtjes werk, maar vol trots......

Ps. ik heb nog 2x 20 cm staf over.

rolfm

  • Offline Offline
  • Berichten: 82
Re: NS 5500 / HSM 700 spoor 0 / 1
« Reactie #5 Gepost op: 05 oktober 2018, 10:17:13 »
De volgende  uitdaging in spoor 1 zijn denk ik de spaakwielen  ???
Hebben jullie daarvoor al ideeen, hoe deze te construeren.
Ik weet dat dhr van Schaik, welke oa een NS3400 heeft gebouwd in spoor 1 (zie de Modelbouwer voor meer info) hiervoor gietstukken heeft gebruikt van de firma Sauerbier uit Zierikzee
Hij maakte dan gebruik van perspex bussen om de wielen tov elkaar te isoleren

Gr. Rolf
« Laatst bewerkt op: 05 oktober 2018, 10:20:27 door rolfm »

FritsT

  • Offline Offline
  • Berichten: 2798
    • nulpunt
Re: NS 5500 / HSM 700 spoor 0 / 1
« Reactie #6 Gepost op: 05 oktober 2018, 10:31:30 »
Is al uitgezocht..Slaters, Gauge-1 heeft wat we nodig hebben.

Spur-1 Werkstat heeft een redelijke voedingspomp.
Schoorsteen is ook wat draaiwerk, maar is ook wel verkrijgbaar.
Luchtpomp is afhankelijk in welke tijd je je model wilt hebben. De oudere exemplaren hebben een niet zo'n moeilijke.
Veiligheid moet ik nog wel even maken, maar dat is een makkie vergeleken met de dom.

De rest is in feite etswerk of makkelijk te maken.
« Laatst bewerkt op: 05 oktober 2018, 10:38:30 door FritsT »

edwin1974

  • Offline Offline
  • Berichten: 1476
  • Allegra" treinstel
Re: NS 5500 / HSM 700 spoor 0 / 1
« Reactie #7 Gepost op: 05 oktober 2018, 10:34:28 »
Dit belooft weer iets heel moois te worden
S-Scale liefhebber

peterha

  • Offline Offline
  • Berichten: 512
Re: NS 5500 / HSM 700 spoor 0 / 1
« Reactie #8 Gepost op: 05 oktober 2018, 11:27:30 »
Beginnen met een stuk staf ......
.....
Buis 46 mm.
.....

Netjes!
Heb je van al dit soort staf, buis e.d. een bepaalde voorraad of kijk je per keer wat je nodig hebt en bestel je dat dan?
Met vriendelijke groet,
Peter

FritsT

  • Offline Offline
  • Berichten: 2798
    • nulpunt
Re: NS 5500 / HSM 700 spoor 0 / 1
« Reactie #9 Gepost op: 05 oktober 2018, 12:05:06 »
Ritje Utrecht kost ook geld en tijd, dus alles vooraf bedenken. En natuurlijk de rest van de nuttige werkvoorraad aan materialen aanvullen.

Mijn bestellijstje was en dat is gelukt:
Staf Ms 58, draaikwaliteit: handelsmaat lengte's van 3 meter (past in mijn auto) en dat scheelt zaag/knipkosten
1 x 4 mm
1 x 6 mm
1 x 7 mm
1 x 8 mm
1 x 9 mm
1 x 10 mm
1 x 11 mm
1 x 12 mm
Staf 32-35 mm (ze hadden 32) 50 cm (afgesneden van een staaf van 3 meter)
Buis 34 mm (ketel NS 5500 in schaal 0): 50 cm (idem)
Plaat 0,4 mm 50x100 (knippen ze uit plaat 100x300cm)
Plaat 0,3 mm 10x100 (idem)

Buis 46 had ik zelf nog liggen....mazzel

Ga er eens kijken, ook verkoop aan particulieren.
Metaalwinkel Utrecht: https://metaalwinkel-metalen.nl/Messing+platen+buizen+profielen.mw
Klein messing profiel hebben ze ook, alleen niet in alle maten zoals Hassler Profile ze kan leveren. En nee, 30 kilo messing laat ik ook weer niet van Hassler uit Liechtenstein komen. Dat wordt prijzig. De gulden middenweg is een retourtje Utrecht voor het zware en een postverzending van klein spul uit Liechtenstein. En gewoon leuk om eens te neuzen in een voorraad metaal.
« Laatst bewerkt op: 05 oktober 2018, 13:50:37 door FritsT »

Ivo tB

  • Offline Offline
  • Berichten: 4687
Re: NS 5500 / HSM 700 spoor 0 / 1
« Reactie #10 Gepost op: 05 oktober 2018, 12:13:21 »
Edwin heeft een mail voor een schaal 1 etsplaat...

mvg,
Ivo
*

peterha

  • Offline Offline
  • Berichten: 512
Re: NS 5500 / HSM 700 spoor 0 / 1
« Reactie #11 Gepost op: 05 oktober 2018, 13:42:10 »
Ga er eens kijken, ook verkoop aan particulieren.
Kan ik inderdaad wel eens doen. Er is ook een metaalwinkel in Amsterdam; die is dichterbij voor mij.  :angel:
Met vriendelijke groet,
Peter

FritsT

  • Offline Offline
  • Berichten: 2798
    • nulpunt
Re: NS 5500 / HSM 700 spoor 0 / 1
« Reactie #12 Gepost op: 05 oktober 2018, 19:43:19 »
Op de bouwtekening staat in Engelse maten 3' 9-3/4 '' aangegeven hoe groot de opening van de rookkast is.
dus 3 x 12 inch + 9 inch + 3/4 inch. De deur moet daar dus iets overheen vallen. Omgerekend naar mm en Schaal 1 kom ik op 34,5 mm.
Ik had nog een stuk messing staf van 40 liggen, dus....vijlen maar.

De vorm heb ik steeds gecontroleerd door het werkstuk tegen/voor de tekening te houden. Ok, je hoort werkstukken niet steeds opnieuw in te spannen, maar nood breekt wet.

Niet vergeten een gaatje te boren. Vanzelfsprekend eerst positie bepalen met een centerboortje.

NL-UtHUA_A170955_000001 by Nulpunt0, on Flickr

IMG_6910 by Nulpunt0, on Flickr

IMG_6915 by Nulpunt0, on Flickr

FritsT

  • Offline Offline
  • Berichten: 2798
    • nulpunt
Re: NS 5500 / HSM 700 spoor 0 / 1
« Reactie #13 Gepost op: 06 oktober 2018, 00:02:12 »
De maten van de veiligheid staan ook op tekening.. 3-1/2 inch. Even omrekenen en die maat als referentie gebruiken voor de overige maten. Alles op een printje geschreven wat ook weer in het dossier gaat komen.

Informatie over de veiligheid: Harterink en Mook, blz 108.

IMG_6923 by Nulpunt0, on Flickr

De frees stond nog ingesteld, dus dat was appeltje eitje op een stukje staf 14 mm.
IMG_6916 by Nulpunt0, on Flickr

Afdraaien op 11,5, wat vijlen en afsteken.
Ik heb bewust het "piemeltje" laten zitten als borg voor het veertje dat daar moet komen. Kan altijd nog weg als ik wat anders bedenk.
IMG_6918 by Nulpunt0, on Flickr

Dan komt weer de hogeschool van vijlkunde, maar ook nu.... de aanhouder (met schuifmaat) wint.
IMG_6929 by Nulpunt0, on Flickr

00:02, dus nu naar bed.


612


roadster36

  • Offline Offline
  • Berichten: 4493
  • Team Mitropa
Re: NS 5500 / HSM 700 spoor 0 / 1
« Reactie #14 Gepost op: 06 oktober 2018, 10:10:32 »
Ritje Utrecht kost ook geld en tijd, dus alles vooraf bedenken. En natuurlijk de rest van de nuttige werkvoorraad aan materialen aanvullen.

Mijn bestellijstje was en dat is gelukt:
Staf Ms 58, draaikwaliteit: handelsmaat lengte's van 3 meter (past in mijn auto) en dat scheelt zaag/knipkosten
1 x 4 mm
1 x 6 mm
1 x 7 mm
1 x 8 mm
1 x 9 mm
1 x 10 mm
1 x 11 mm
1 x 12 mm
Staf 32-35 mm (ze hadden 32) 50 cm (afgesneden van een staaf van 3 meter)
Buis 34 mm (ketel NS 5500 in schaal 0): 50 cm (idem)
Plaat 0,4 mm 50x100 (knippen ze uit plaat 100x300cm)
Plaat 0,3 mm 10x100 (idem)

Buis 46 had ik zelf nog liggen....mazzel

Ga er eens kijken, ook verkoop aan particulieren.
Metaalwinkel Utrecht: https://metaalwinkel-metalen.nl/Messing+platen+buizen+profielen.mw
Klein messing profiel hebben ze ook, alleen niet in alle maten zoals Hassler Profile ze kan leveren. En nee, 30 kilo messing laat ik ook weer niet van Hassler uit Liechtenstein komen. Dat wordt prijzig. De gulden middenweg is een retourtje Utrecht voor het zware en een postverzending van klein spul uit Liechtenstein. En gewoon leuk om eens te neuzen in een voorraad metaal.

Ik vind het zo slecht dat je niet meteen kan zien wat het je gaat kosten.
Ik had ook eens een klein stukje messing nodig , maar er was een minimum prijs van ik meen 10 euro en daar bovenop kwam nog eens 5 euro aan zaagkosten voor 1 zaagsneetje
dus 15 euro voor een klein stukje messing  :o
nou kan ik dat wel lijden maar vind het wel afzetterij



« Laatst bewerkt op: 06 oktober 2018, 10:12:14 door roadster36 »
