Auteur Topic: BNLS-Module: "Rvbr-Btk, Ringvaartbrug Haarlemmermeer nabij Buitenkaag" NS H0  (gelezen 264075 keer)

nighttrain1

  • Team beurzen, Powered bij Oltronix: 2x300VA
  • Offline Offline
  • Berichten: 5534
  • Ook deze tijd zal ooit die goeie ouwe tijd worden!
Re: BNLS-Module: "Rvbr-Btk, Ringvaartbrug Haarlemmermeer nabij Buitenkaag" NS H0
« Reactie #795 Gepost op: 15 november 2020, 18:54:16 »

Laatste aanpassingen en een stevige brim eromheen.

Kijken of dit nu wel vlak blijft...

Wordt vervolgt, .....
Groeten Richard, nighttrain1

Bouw:Modelbaan & modulebakken

Duikeend

  • Team forummoderators
  • Offline Offline
  • Berichten: 2301
Re: BNLS-Module: "Rvbr-Btk, Ringvaartbrug Haarlemmermeer nabij Buitenkaag" NS H0
« Reactie #796 Gepost op: 15 november 2020, 19:38:56 »
ik duim met je mee  ;D mocht je nog wat meer willen weten over dit fenomeen, Hier wordt goed uitgelegd waar je op moet letten  ;)
Huidige projectje: mijn knutsels, 1500 in parts en een
hondekop

nighttrain1

  • Team beurzen, Powered bij Oltronix: 2x300VA
  • Offline Offline
  • Berichten: 5534
  • Ook deze tijd zal ooit die goeie ouwe tijd worden!
Re: BNLS-Module: "Rvbr-Btk, Ringvaartbrug Haarlemmermeer nabij Buitenkaag" NS H0
« Reactie #797 Gepost op: 15 november 2020, 22:57:10 »
ik duim met je mee  ;D mocht je nog wat meer willen weten over dit fenomeen, Hier wordt goed uitgelegd waar je op moet letten  ;)

Dank je wel, er staan zeer nuttige tips in, gelijk iets voor 5-12 of onder de boom gevonden.  ;D
Groeten Richard, nighttrain1

Bouw:Modelbaan & modulebakken

nighttrain1

  • Team beurzen, Powered bij Oltronix: 2x300VA
  • Offline Offline
  • Berichten: 5534
  • Ook deze tijd zal ooit die goeie ouwe tijd worden!
Re: BNLS-Module: "Rvbr-Btk, Ringvaartbrug Haarlemmermeer nabij Buitenkaag" NS H0
« Reactie #798 Gepost op: 16 november 2020, 05:24:49 »
Dank je wel, er staan zeer nuttige tips in, gelijk iets voor 5-12 of onder de boom gevonden.  ;D

O.a. bed naar 70 graden, dat is 10 graden hoger dan normaal en voor 5-12 of onder de 🌲 een kap voor er overheen, heb al een gezien bij banggoods ofziets.

De dikke brim er omheen voor de stevigheid helpt al.


Toch maar even vastgezet met omgekeerde knijpers.
Straks weer verder.

Wordt vervolgt, .....

Groeten Richard, nighttrain1

Bouw:Modelbaan & modulebakken

nighttrain1

  • Team beurzen, Powered bij Oltronix: 2x300VA
  • Offline Offline
  • Berichten: 5534
  • Ook deze tijd zal ooit die goeie ouwe tijd worden!
Re: BNLS-Module: "Rvbr-Btk, Ringvaartbrug Haarlemmermeer nabij Buitenkaag" NS H0
« Reactie #799 Gepost op: 16 november 2020, 18:10:31 »

Hatseflapts die extra dikke rand om het te printte deel werkt dus!  :)


De hulppootjes ontbreken  :( daarom een draden wirwar onder het brugdeel.
Ga ik wat anders op verzinnen.


Nu zijn de draden verwijdert, wat over blijft is een mooie vlak plafond, balken frame.


De zijde met de brugleuning


en hier is het geluidscherm goed te zien.


Vooruit met de geit, de laatste aanpassingen zijn doorgevoerd en morgen in de loop van de dag eens kijken of e.e.a. ook daadwerkelijk werkt.
- Een lange driehoek vormige poot als hulp voor het printen van de aan de zijkant door hangende betonplaten van het brugdeel.
- Iets dikkere paaltjes van de brugleuning, zo fragiel is wel mooi, maar zeer breekbaar. Wat mij zelf al overkwam.
- 0,2 mm dikkere horizontale ronde liggers tbv de brugleuning.
- Aan de brim pootjes om de knijpers gemakkelijker vast te kunnen zetten.
- een hogere op staande rand aan de brim, om de warmte in het brugdeel langer vast te houden en zo gelijkmatige afkoeling in het brugdeel te laten plaats vinden. Ter voorkoming van kromtrekken en opkrullen van het brugdeel.

Wordt vervolgt, .....

130731

« Laatst bewerkt op: 16 november 2020, 18:16:25 door nighttrain1 »
Groeten Richard, nighttrain1

Bouw:Modelbaan & modulebakken

Edsko Hekman

  • Team Beurzen & PR / BNLS Forumbaan
  • Moderator
  • Offline Offline
  • Berichten: 8379
  • Nooit uitgeklust....
Re: BNLS-Module: "Rvbr-Btk, Ringvaartbrug Haarlemmermeer nabij Buitenkaag" NS H0
« Reactie #800 Gepost op: 16 november 2020, 20:47:24 »
Heb je dat deel nu ook al doormidden gezaagd en gekeken of de zwaluwstaart verbinding ook daadwerkelijk past? Daar ben ik nu wel nieuwsgierig naar.

Daniels

  • Offline Offline
  • Berichten: 777
Hoi Richard,

Mooie printer heb je aangeschaft zeg!

Dat kromtrekken met PLA ken ik niet zo, wel met ABS.
Gebruik je een hechtmiddel bij je printbed? Ik gebruik 3Dlac bij mijn budget Ender 3 printer. Sinds ik dat gebruik heb ik eigenlijk nooit slechte prints of loslaten, ik print geregeld wat grotere oppervlakken.

En als je interesse hebt, zou ik het brugdeel hier ook wel kunnen printen voor je om te vergelijken. Stuur maar een pb indien je dat wilt.

Groetjes,

Daniël


nighttrain1

  • Team beurzen, Powered bij Oltronix: 2x300VA
  • Offline Offline
  • Berichten: 5534
  • Ook deze tijd zal ooit die goeie ouwe tijd worden!
Re: BNLS-Module: "Rvbr-Btk, Ringvaartbrug Haarlemmermeer nabij Buitenkaag" NS H0
« Reactie #802 Gepost op: 17 november 2020, 20:21:00 »
@ Edsko,


Doorzagen hoefde niet, door te meten met de schuifmaat kwam ik er achter dat alleen met grof geweld de zwaluwstaart verbinding in elkaar ging passen. ;D


Ik heb nu een nieuw verbinding bedacht en deze loopt ook niet meer door de zwakkere delen van de brugspanten. Op deze manier past het beter en is het geheel wat sterker.
Door een goede verbinding te maken is van elk rechte of schuine deel dat zich in de lengte richting van de brug bevind een extra ruimte gemaakt van 0,4mm, zodat in en uit elkaar schuiven gemakkelijker gebeurt.


@ Daniels,

Ik gebruik geen hechtmiddel.
Het is niet de bedoeling om 3Dlac* of Pritt** te gebruiken bij PLA met een Prusa i3 MK3S printer.
Dan is er iets niet goed met de “Z adjustment” instelling.

.* Hoewel ik er eerder wel aan gedacht heb dat aan te schaffen, het was best frustrerend in het begin om steeds weer een print te moeten afbreken omdat die steeds weer los kwam, of voortijdig krom trok.
Heb wel halve Pritt** stift er doorheen gedrukt.
Maar nadat ik van vorige week de printer vanaf 0 opnieuw heb laten inleren en ook de Z adjustment nu wel juist heb afgesteld. Wist ik veel hoe dat moest zijn, had daar totaal geen ervaring mee.
En denk dat die nu wel goed staat…..
Maar bedankt voor je aanbod.


Doorlopende zijpanelen en niet meer kromtrekken.

Eindelijk heb ik het voor elkaar.


Door een flinke brim toe te passen, rondom de brug, en die ook vast zit aan de 2 buitenste balken van de brug, wordt de warmte beter vast gehouden en ook de verbinding voorkomt dat de brug krom trekt. Voor alle zekerheid had ik ook nog 4 knijpers zo verbouwd dat ze andersom en binnenste buiten werken, met de dunnen punten op de brim te laten aanknijpen, kan het geheel geen kant meer op. De knijpers konden pas na 6 uur printen geplaatst worden, nu kan de printkop er vrij overheen. Het krom trekken gebeurde pas na een uur of 10 printen.
Na de eerst 6 lagen printen zet ik het printbed 10 graden hoger naar 70 graden dat moet het kromtrekken ook verhelpen.


Nog net te zien, de ronde onderrand van de plek waar eerder steeds weer draden hingen omdat de hulppaaltjes steeds weer niet geprint werden.

Deze paaltjes moesten dit helpen maken:


Zoals hier in H0.


Hier in het echt.
Steken de aan de zijkant hangende betonnen panelen iets lager dan de rand van het beton van de onderzijde van de brug.

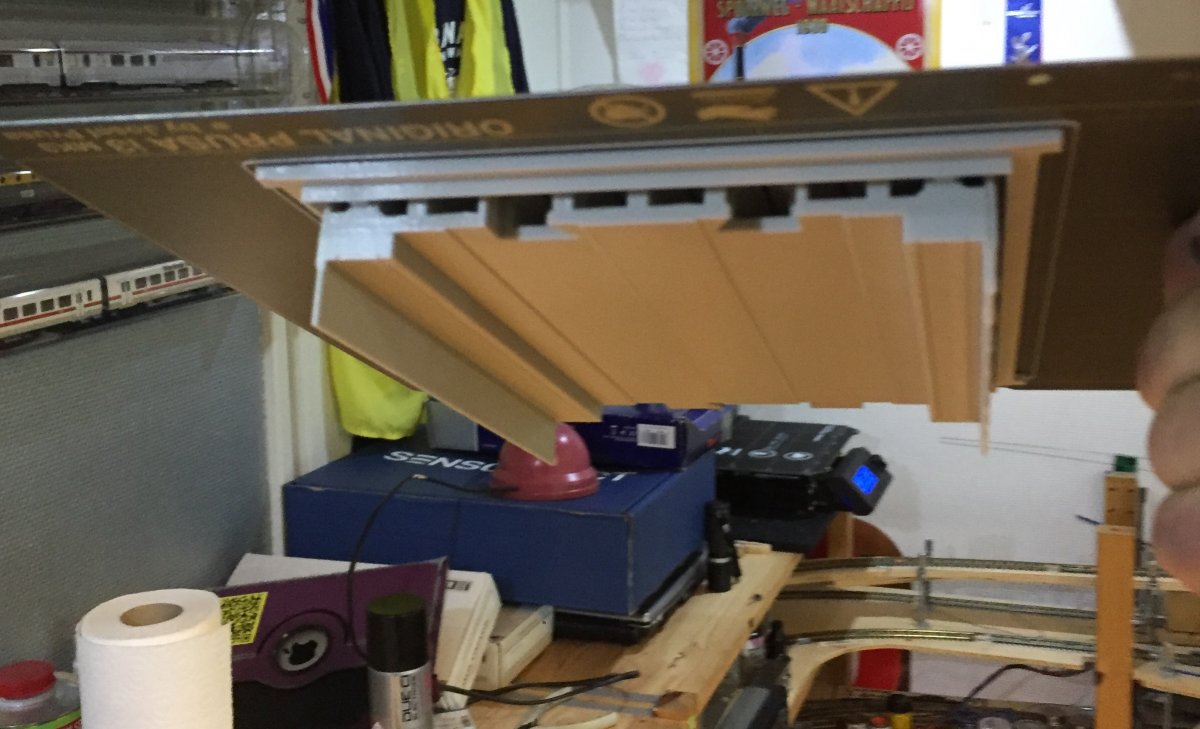

Het brugdeel met de brim op de losse staalplaat, los van de printer.
De knijpers er vanaf, de boel zit zo stevig vast nu het al koud is dat ik `m ……


probleemloos op de kop kan houden zonder dat het brugdeel eraf valt.


De brim is verwijdert, de verstevigingen ook, en de hulppaaltjes ook.
Wel even een breekmesje langs het geheel gehaald, er zitten altijd wel van die minuscuul kleine haartjes bij de leuningen.

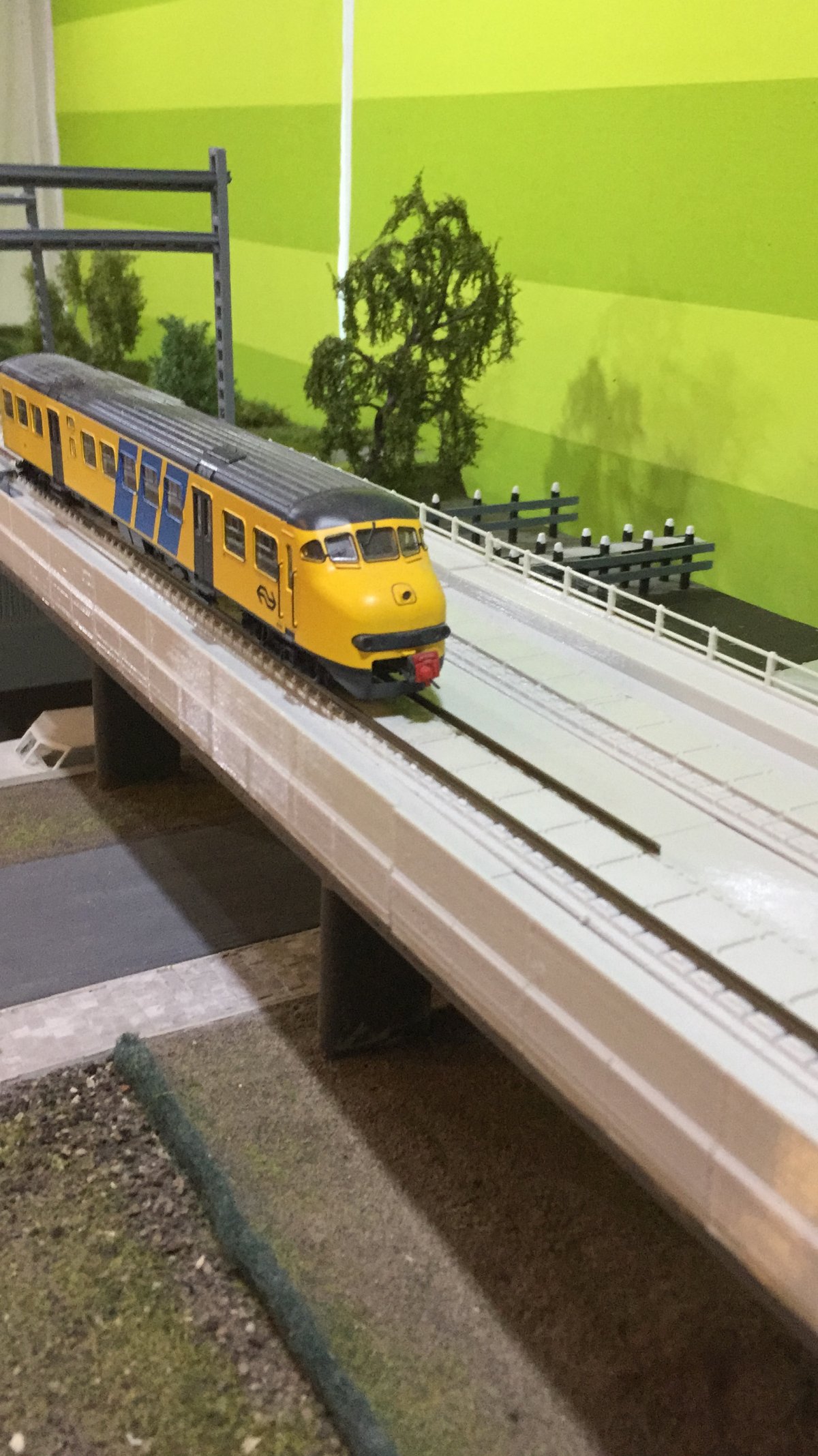

Hier het brugdeel op z`n plek, maar het kan ook op andere plekken komen.
Er moeten er nog 9 van deze gemaakt worden.


Hier zijn alle geprinte delen aan elkaar gekoppeld, gewoon omdat het kan. Dus ook de 3 mislukte erbij aan.


Alle 4 aan elkaar. De nieuwe zwaluwstaart overgang past ook gewoon in het eerste ontwerp. 😊


Het laatste plaatje met wat stukjes blokkenspoor, die stukjes gaan de zwaluwstaart verbindingen camoufleren.

Nog wat data:
Kunststof: PLA.
Merk: HotOrange3D.
Kleur; Licht grijs.
Printer: Prusa i3 MK3S.
Nozzle: 0,25mm.
Printtijd brugdeel: 19uur en 24 minuten.
Nozzle temperatuur: 215 graden
Bed temperatuur eerst 60 graden later 70 garden.
Printtijd: 1 stuks blokkenspoor, 2 uur en 8 minuten. 2 nodig per brugdeel.

Wordt vervolgt, …..

131079
« Laatst bewerkt op: 18 november 2020, 06:20:26 door nighttrain1 »
Groeten Richard, nighttrain1

Bouw:Modelbaan & modulebakken

Duikeend

  • Team forummoderators
  • Offline Offline
  • Berichten: 2301
Re: BNLS-Module: "Rvbr-Btk, Ringvaartbrug Haarlemmermeer nabij Buitenkaag" NS H0
« Reactie #803 Gepost op: 17 november 2020, 20:24:13 »
#@^#@^@#$@% dat wordt mooi man!  ;D blij te zien dat het nu goed gaat  ;D (y)
Huidige projectje: mijn knutsels, 1500 in parts en een
hondekop

nighttrain1

  • Team beurzen, Powered bij Oltronix: 2x300VA
  • Offline Offline
  • Berichten: 5534
  • Ook deze tijd zal ooit die goeie ouwe tijd worden!
Re: BNLS-Module: "Rvbr-Btk, Ringvaartbrug Haarlemmermeer nabij Buitenkaag" NS H0
« Reactie #804 Gepost op: 21 november 2020, 20:54:40 »
Ben inmiddels begonnen aan het aanbrugdeel bij de pijler in het midden van de vaart.
Die is zo eenvoudig nog niet.
Deze heeft de eindmasten te dragen van de bovenleiding.
Liggen nogal wat roosters op.
Staat een laag draaibaar sein op.
Komen de uitlopers van de spoorstaven van het val in.
Ligt op de pijler. Waardoor de geluidswal en brugleuning korter worden.


1:1


Proefprint, heb een deel uitgesneden van wat nodig is, eerst maar eens zien hoe dit uitpakt.


Oeps niet alles goed gelukt.


Roosterje en eindmast erin gezet, stukje blokkenspoor met rail, geven best goede indruk.




Valt niet tegen.
Straks nog een proefprint maken, met dikkere roosterhouders, kijken hoe dat uitpakt.

Wordt vervolgt, .....

131456
Groeten Richard, nighttrain1

Bouw:Modelbaan & modulebakken

Duikeend

  • Team forummoderators
  • Offline Offline
  • Berichten: 2301
Re: BNLS-Module: "Rvbr-Btk, Ringvaartbrug Haarlemmermeer nabij Buitenkaag" NS H0
« Reactie #805 Gepost op: 21 november 2020, 21:18:10 »
niet slecht! mooi om te zien dat je het zo snel oppakt  (y)
Huidige projectje: mijn knutsels, 1500 in parts en een
hondekop

nighttrain1

  • Team beurzen, Powered bij Oltronix: 2x300VA
  • Offline Offline
  • Berichten: 5534
  • Ook deze tijd zal ooit die goeie ouwe tijd worden!
Re: BNLS-Module: "Rvbr-Btk, Ringvaartbrug Haarlemmermeer nabij Buitenkaag" NS H0
« Reactie #806 Gepost op: 22 november 2020, 21:04:45 »

Overall foto van de proefprint,


Detail foto van de zelfde elementen.
Zie dat de roosters net een frutje te hoog liggen, komen boven de spoorstaven uit.
Dat wordt meegenomen in de aanpassing van het volle aanbrug deel.

Hier nog een paar best wel veel vergeten delen van een beweegbare brug.
Maar ook bij vaste modelbouw bruggen ontbreken ze nog al eens, omdat men het vaak niet weet of geen rekening mee houdt dat deze dingen tussen de brug en het landhoofd of pijler horen te zitten, ivm krimpen en uitzetten van de brug bij grote temperatuursverschillen.


Mannetje 3,5mm hoog, vrouwtje 4mm hoog, samen gevoegd 7mm hoog.
Breedte 5mm en lengte 10mm.


De echte 1:1. Van de Ringvaart Spoorbrug.

Wordt vervolgt, .....

131680
« Laatst bewerkt op: 23 november 2020, 06:26:54 door nighttrain1 »
Groeten Richard, nighttrain1

Bouw:Modelbaan & modulebakken

MOVisser

  • Offline Offline
  • Berichten: 6109
    • Modelbouw in't algemeen. 3D printen etc..
Re: BNLS-Module: "Rvbr-Btk, Ringvaartbrug Haarlemmermeer nabij Buitenkaag" NS H0
« Reactie #807 Gepost op: 22 november 2020, 22:39:17 »
 (y) (y).

Hier wordt ook hard gewerkt.

Ronald Visser
Je kunt me vinden op diverse treinenbeurzen. Houten 30 maart sta ik er weer. Ook met N-schaal.

nighttrain1

  • Team beurzen, Powered bij Oltronix: 2x300VA
  • Offline Offline
  • Berichten: 5534
  • Ook deze tijd zal ooit die goeie ouwe tijd worden!
Re: BNLS-Module: "Rvbr-Btk, Ringvaartbrug Haarlemmermeer nabij Buitenkaag" NS H0
« Reactie #808 Gepost op: 01 december 2020, 18:32:29 »
Zeau 4 dezelfde aanbruggen zijn geprint, in rijrichting zuid naar noord zijn dat de 2e, 4e, 7e en de 9e.
Even wat stukjes blokkenspoor erop en een halven Plan V, dat alles op de huidige brug, ziet het het zo uit:






Ik lees wel wat jullie ervan vinden.


Middelste aanbrug van de noordzijde wordt nu geprint.
‘T vierkantje is voor de bovenleidingmast.

Wordt vervolgt, .....

132541
« Laatst bewerkt op: 01 december 2020, 19:35:11 door nighttrain1 »
Groeten Richard, nighttrain1

Bouw:Modelbaan & modulebakken

Duikeend

  • Team forummoderators
  • Offline Offline
  • Berichten: 2301
Re: BNLS-Module: "Rvbr-Btk, Ringvaartbrug Haarlemmermeer nabij Buitenkaag" NS H0
« Reactie #809 Gepost op: 01 december 2020, 18:49:50 »
mooi! ziet er erg overtuigend uit! en dan moet ie nog gekwast worden :)
Huidige projectje: mijn knutsels, 1500 in parts en een
hondekop
