@ Duikeend, ik stuur je de file van Bengy wel op.
Hoef je niet te zoeken en kunnen we vergelijken.


Rechts die van Pietervde, links die van vannacht.




Achterste is van Pieter.


De code 75 rail past eigenlijk net niet, alleen met geweld krijg ik ‘m erin.

Conclusie: opnieuw naar de tekentafel om de railklemmen frutje groter te maken.
Dan worden ook de details hopelijk zichtbaar.

Wordt vervolgt, .....

₁₂₈₀₁₅

[nighttrain1]

Ben bezig de ideale spoorstaaf klemmen proberen te maken.
Omdat er bij een heel stuk blokkenspoor wel heel veel kunststof en tijd verloren gaat, een stukje van maar 5 blokken geselecteerd en dat pas ik steeds aan en print ik uit.

Links de eerste aanpassing klemmen totaal dikker gemaakt, meer stevigheid naar buiten toe.
Bij de middelste de klemmen hoger gemaakt.
Rechts meer ruimte gemaakt voor het lijf van de railstaaf.
Ben er nog niet, de spoorstaaf gaat er al gemakkelijke in, maar al wel op de goede weg.

Wordt vervolgt, .....

₁₂₈₂₄₅

[nighttrain1]

Een nieuw jacht voor Arie




Nu de nieuwe 3D printer een beetje is warm gedraaid heb ik bij Thingiverse, een mooi jacht gevonden en deze uitgeprint voor Arie.
Deze jongen heeft zo z’n best gedaan met de begeleiding van de bouw van de brug.


Maar dat nieuwe jacht lukte niet in 1 keer, het kwam diverse keren los van het printbed waardoor het naar de schrootbak kon.


Uiteindelijk Pritt op het printbed gesmeerd en toen lukte het wel.






Kijk Arie eens blij zijn met zijn nieuwe scheepje.

(Ook interesse in zo’n mooi scheepje? Stuur dan een PB).

₁₂₈₇₅₀

[St00mboy]

Mooi gedaan, Richard! Ook een leuk verslagje trouwens.

Leen.

[nighttrain1]

Aanbruggen uit de 3D printer

Wat zijn aanbruggen?

Aanbruggen zijn de bruggen die kleiner zijn dan de hoofd overspanning of alleen maar een vaste brug zijn. Een bascule brug is vaak kleiner/korter dan de overspanning van een aanbrug(gen), echte wordt weer wel de hoofdoverspanning genoemd, omdat deze beweegbaar is.
De aanbrug(gen) zitten ingesloten tussen de taluds en de hoofd overspanning.

Mijn brug heeft naast de bascule brug aan elke zijde 5 aanbruggen.


Hier links de hoofdoverspanning in de vorm van een bascule brug met rechts ervan 3 van de 5 aanbruggen.

De afgelopen 5 dagen aan het tekenen geweest in SolidWorks. Met dit als resultaat:


De betonnen ruwbouw.


Nu met de betonnen liggers erbij ingetekend.


Aan de zijkant de betonnen platen ingetekend en ook een koppelhaken gemaakt om een defect geraakt deel eenvoudig te kunnen wisselen en omdat 87,5 cm niet in 1x geprint kan worden.
De koppeldelen vallen onder de apart te printen stukken blokkenspoor.

De blokkensporen zijn voorzien van een extra laagje aan de onderzijde van 0,5mm dik, deze extra laag valt in de aanbruggen in de sparing die ook al op de eerste tekening te zien zijn.
Deze sparing is …. Inderdaad 0,5mm diep.


Hier zijn onder de betonplaten die aan de zijkant zitten dunne paaltjes aangebracht, deze paaltjes moeten de printer helpen bij het aanbrengen van de aan de onderzijde uitstekende platen.
Zo kunnen er overbruggingen worden aangebracht voor een mooie gladde onderzijde van de betonnen platen.


Onderin de looppaden op de brug zitten kabelgoten met deksels, deze zie je hier.


De geluidswand erbij getekend en


de brugleuningpaaltjes er ook bij. De liggers van de leuning wil ik maken van lasdraad. Vandaar de gaatjes in de paaltjes.


Nog een gezicht op de digitale tekening van de andere zijde.

Genoeg gezien.
Op naar de praktijk:

Gisterenavond rond 22:30u de printer de opdracht gegeven.




Deze foto`s zijn van vanmorgen zo tegen 05:00 uur.




2 Foto`s van rond de klok van 09:00uur.

Ik zie dat er al wat fout gaat, de paaltjes voor de ondersteuning van de printer voor de betonplaten aan de zijkanten van de aanbrug ontbreken. Te kleine oppervlakte om te printen waarschijnlijk, leer momentje.
Voor de rest ziet het er mooi recht uit. Blij mee. 😊

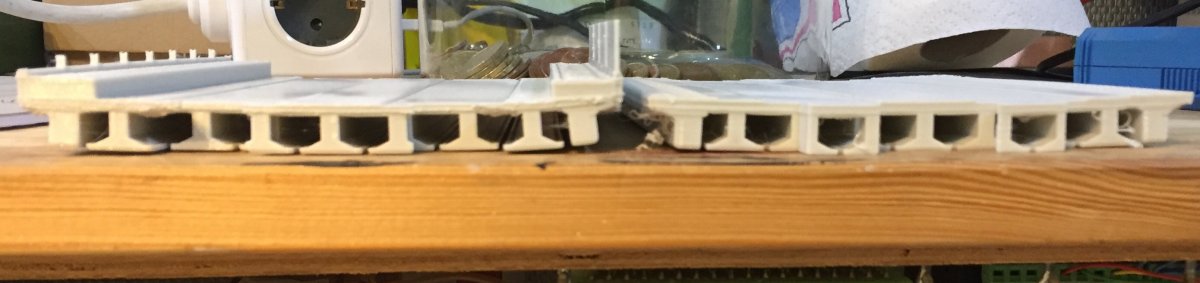

Krijg nou nix!  De boel trekt krom aan de uiteinden! Hoe kan dat nou??
Van onderen krom maar van boven wel recht…

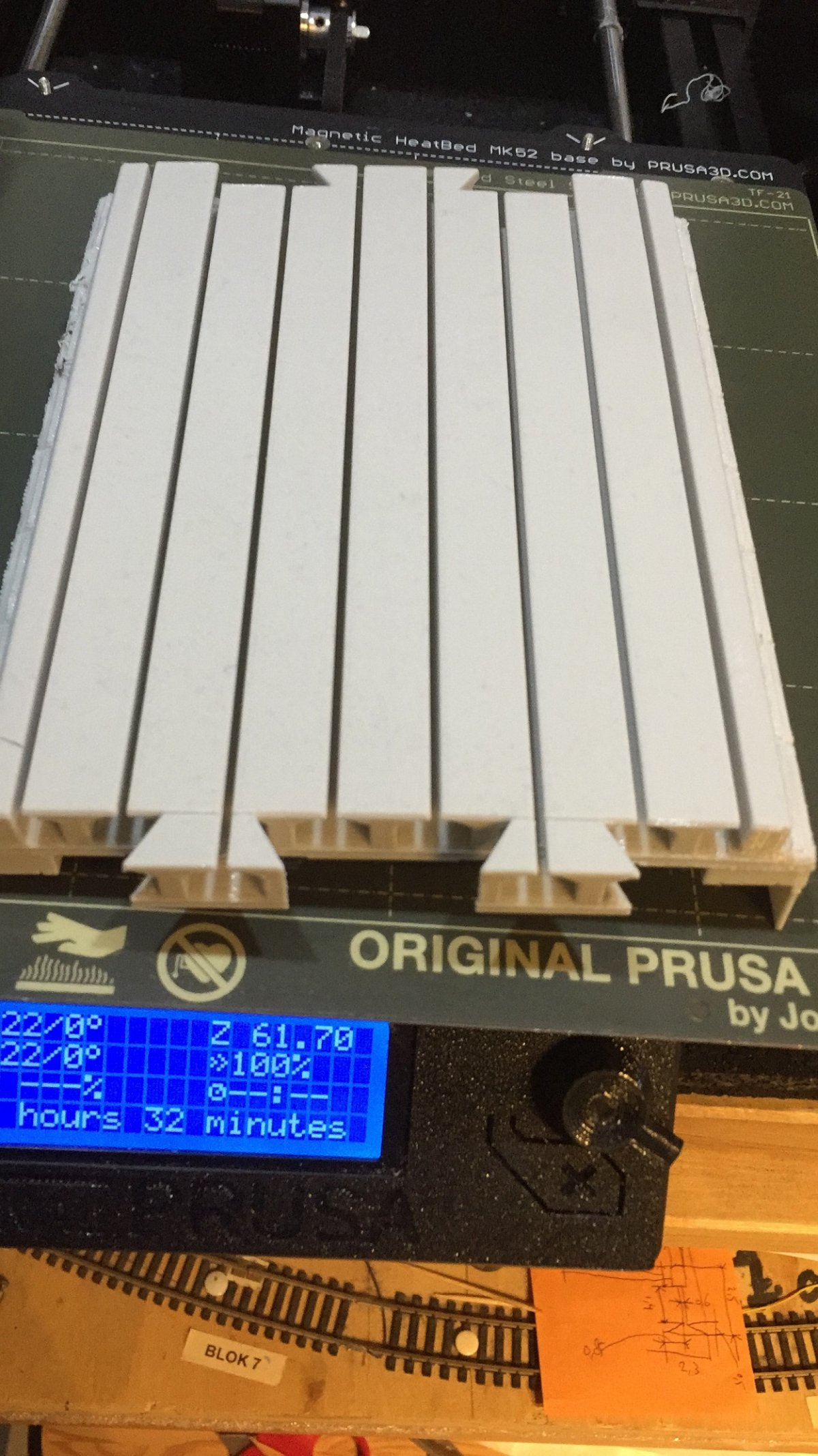

Printer is klaar. De brugleuning paaltjes niet volledig geprint, gaatje voor de lasdraad is vermoedelijk te groot, ander draad zoeken met kleinere doorsnede, dan komen paaltjes beter uit de verf…
15uur en 32 minuten geprint. Nog niet eerder zo`n lang durend print programma gedraaid.
Weldra eens navraag doen wat de oorzaak zou kunnen zijn van het kromtrekken…
Wat is er na 09:00uur gebeurd??


Aanbrug met 1 stukje blokkenspoor met daarin spoorstaven van code 75, een Märklin loc en Arie.
Even voor het gezicht.


De Pro-Rail tekening waar ik ooit een copy van gekregen heb.
Makkelijker kan ik niet aan de maten komen.

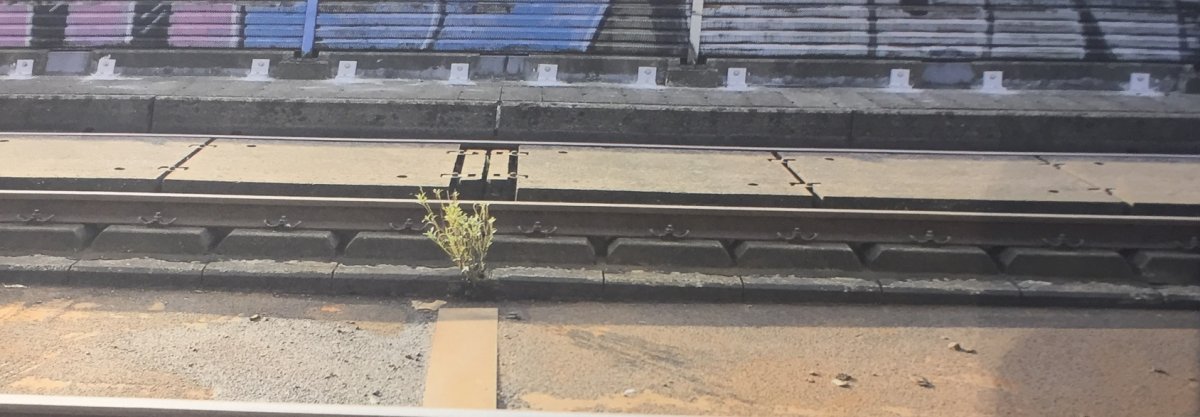

Hier op de eigen foto van 29 augustus 2012 is te zien hoeveel dekplaten er bij 1 betonnen zij paneel liggen, 5 stuks.
Dus ook 5 stuks op mijn model.


Echter zijn ze door het kromtrekken niet goed zichtbaar aan de uiteinden.


Hop houten geval eraf en 3D geprint deel erop.


Net echt?

En hoe ziet de brug er aan de onderzijde uit?


Nou zo.


En zo in model.

Dit voor nu.

Wordt vervolgt, …..

₁₂₉₆₂₇

[Duikeend]

kromtrekken gebeurd doordat er temperatuur verschil in je print zit waardoor het bovenste deel krimpt. dit komt vaker voor bij grote print oppervlakken en abs is er gevoeliger voor dan pla bijvoorbeeld. ook kan het een teken zijn dat je eerste laag niet goed gehecht is. oplossingen zijn er legio, soms helpt het om een raft te gebruiken (soort bedje onder je print). ook kan het helpen de temperatuur van je printbed te verhogen. soms bied de het maken van een enclosure uitkomst. dit zorgt ervoor dat je print minder afkoelt en dus minder wil vervormen.
er zijn nog vele andere mogelijkheden. maar wat je allereerst moet checken is of je printkop niet te ver van je bed af staat waardoor de "first layer adhesion"(even googlen) niet goed is. als dat namelijk het geval is komt ie sowieso los.

zelf ben ik erg tevreden over het printbed van de creality, die hecht regelmatig te goed

overigens ziet het er wel veel belovend uit

edit: vraagje, heb jij je filament bewaard in een emmer of hangt ie zo aan de printer? het lijkt er op dat het vochtig is.

kijk hier maar is voor de diverse print probleempjes en uitleg

edit 2: ik zit net terug te lezen en zag dat het bootje ook los kwam. ik zou zeker de hoogte eens checken!

[Edsko Hekman]

edit: vraagje, heb jij je filament bewaard in een emmer of hangt ie zo aan de printer? het lijkt er op dat het vochtig is.

Ik ben dan wel niet Richard, maar het antwoord weet ik: boven de printer.

[nighttrain1]

Heren, (Edsko en Duikeend), uw antwoorden kloppen allemaal. De PLA hangt los op een spoel boven de printer.

Ruimte om de spoelen in een emmer met van die drooghoudt zooi te doen heb ik niet.

De printer staat op een hoek bij de deur op de modelbaan, in een vrije “tochtstroom” tussen 2 van af 09:00u openstaande ramen. Die in de hobbykamer staat al jaar en dag op de kierstand. En die van de slaapkamer ging rond die tijd vol open.
Lekker door waaien noemt moeder de vrouw dat.
Daar zal de print wel last van gehad hebben.

Plan is om morgen de printer te verhuizen naar een plek buiten de “tochtstroom”.

Dan maar weer een testprint maken, maar eerst deze digitale tekening veranderen en de leermomenten eruit zien te ontwerpen.
Komt eens goed.

[Duikeend]

ja, tocht is funest maar ik bedoelde nog niet eens dat je het er altijd in moet doen, maar als je niet aan het printen ben het in een afgesloten emmer met die korrels doen en gewoon op je printbed zetten
ik kan bij mij goed zien hoe snel het aangetast wordt. als ik er niets mee doe, breekt mijn filament na een dag of 2  spontaan door midden

[nighttrain1]

Ik zal eens kijken of ik de spoelen in hun doos kan doen met wat rijst erbij.
Rijst heeft een zelfde functie en de dozen waar de spoelen in zaten bij levering moeten nog wel ergens liggen.
Rijst staat in de voorraadkast, of anders nog wel ergens bij de buurtsuper om de hoek in een schap.
Rijst is immers niet giftig.

Maar dat filament binnen een paar dagen spontaan breekt, heb ik nog niet meegemaakt.

[Duikeend]

dat doet ie ook niet meteen, maar wacht maar tot het ouder wordt, dan wordt het bros.. tenminste bij PLA
en inderdaad is rijst ook een goeie keus! altijd beter dan niks er zijn ook speciaal verwarmde spoelhouders te koop maar daar zie ik ook het nut niet van in  gewoon meer printen zodat het niet oud wordt

[nighttrain1]

De doos met behoorlijk wat rijst onderin.


Een herzien ontwerp, nu met dikkere hulppaaltjes en volle brugleuningen, ook de palen van de brugleuning zijn wat dikker geworden.


Wat dan resulteert in een langere printtijd.

De printer is vandaag verhuist naar een windstille plek in de hobbykamer.


En is inmiddels bezig met een nieuwe proefprint.

Wordt vervolgt, .....

₁₃₀₀₉₄

[Duikeend]

ik ben benieuwd  hopelijk lukt ie nu! en ik hoop dat het lukt met die doos en dat die niet teveel vocht door laat

zelf bewaar ik mijn filament zo:



best handige emmertjes van de LIDL en er gaan precies 2 kilo rollen in met silica gel (dat ik weer krijg van iemand die met printplaten werkt  )

[Marcel112]

Silicagel is ook bij de lokale buurtsuper te krijgen.

Tegenwoordig ook in gebruik voor de kattenbak....

[nighttrain1]

Printen vanmorgen afgebroken.


Model kwam opnieuw los aan de uiteinden. (Rechter print).
Weet nu zeker dat het nu niet door een luchtstroom kan zijn.
Had het raam dicht gedaan en de temperatuur was naar mijn idee goed.
Buiten was het bijna s’zomerse temperaturen...

Wat kan er nu nog loos zijn?

Zag ook dat er nog wat te verbeteren is ook, gelijk maar doorvoeren.
Ik ga nog eens iets testen met een hoge brim die vast zit aan het model en met klemmen aan het bed kan klemmen tijdens het printen.
Eerst wat ontwerpen.......
