Een digitale demo pendelbaan

[Romar]

Hmm, ja ik twijfelde of het nu geel en rood was of groen en geel...
Nu ik er wat meer over nadenk, is groen en geel veel logischer natuurlijk.

[Karst Drenth]

Hoi,

@Romar en Johan

Het is geel knipper en rood. Andere seinbeelden kunnen hier niet getoond worden. Zoals al eerder uitgelegd, heeft dit sein heel in het begin ook echt bestaan


Goed, LEDje zit er in....





.... nou ?? Al zeg ik het zelf: Prachtig    Omdat het staafje van de groefschijfbeweging bij sommige seinen de paal van binnen blokkeert (  ) van de nood een deugd gemaakt en het laten lijken of er een hijskabel tot halverwege de paal loopt

Hoe het precies gedaan is, zien jullie vanzelf bij de serieproductie morgen ( straks  )

Grtzz,

Karst

[Romar]

Da ziet er goed uit.

[dimo1_dimo1]

Ziet er super uit!

[Romar]

Hoe het precies gedaan is, zien jullie vanzelf bij de serieproductie morgen ( straks  )

Zijn ze al klaar?

Romar

[Antal]

Fraai topic zeg en qua scenery ziet het er echt grandioos uit. Zoals je zelf beschreef is het niet overheersend en te druk maar het is gewoon kloppend!
Ben benieuwd naar de vorderingen en hoe de seinen er verder uit gaan zien. Want wat ik tot nu toe zie is geweldig gedaan. :-)

[Karst Drenth]

Hoi,

@Allen, thnx voor de complimenten. Rest jullie maar 1 ding: Komen kijken op OntraXS


Weinig productive dag... ontzettend veel pielwerk... maar...

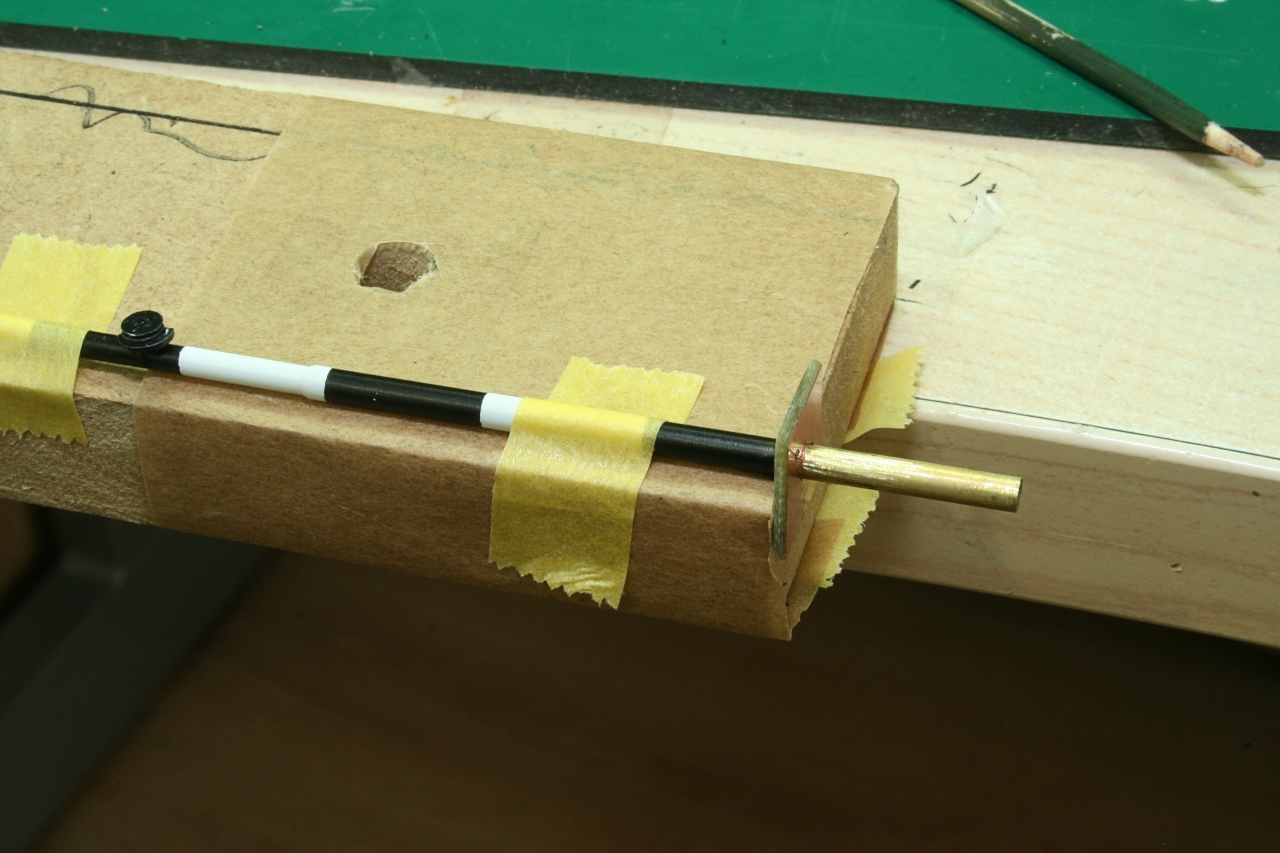

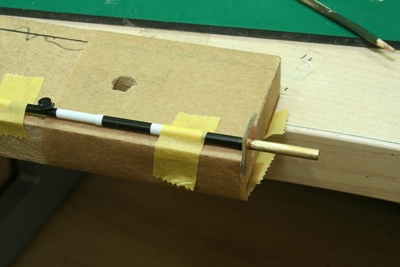

... nog te goed: De 'voetjes'. Plaatje 1mm printplaat van 10x10mm, kope naar beneden, zodat het vast te solderen is. Tip, maar aan 1 kant solderen, dan kun je later de boel haaks uitrichten en met een drupje secondenlijm de boel echt vastzetten.

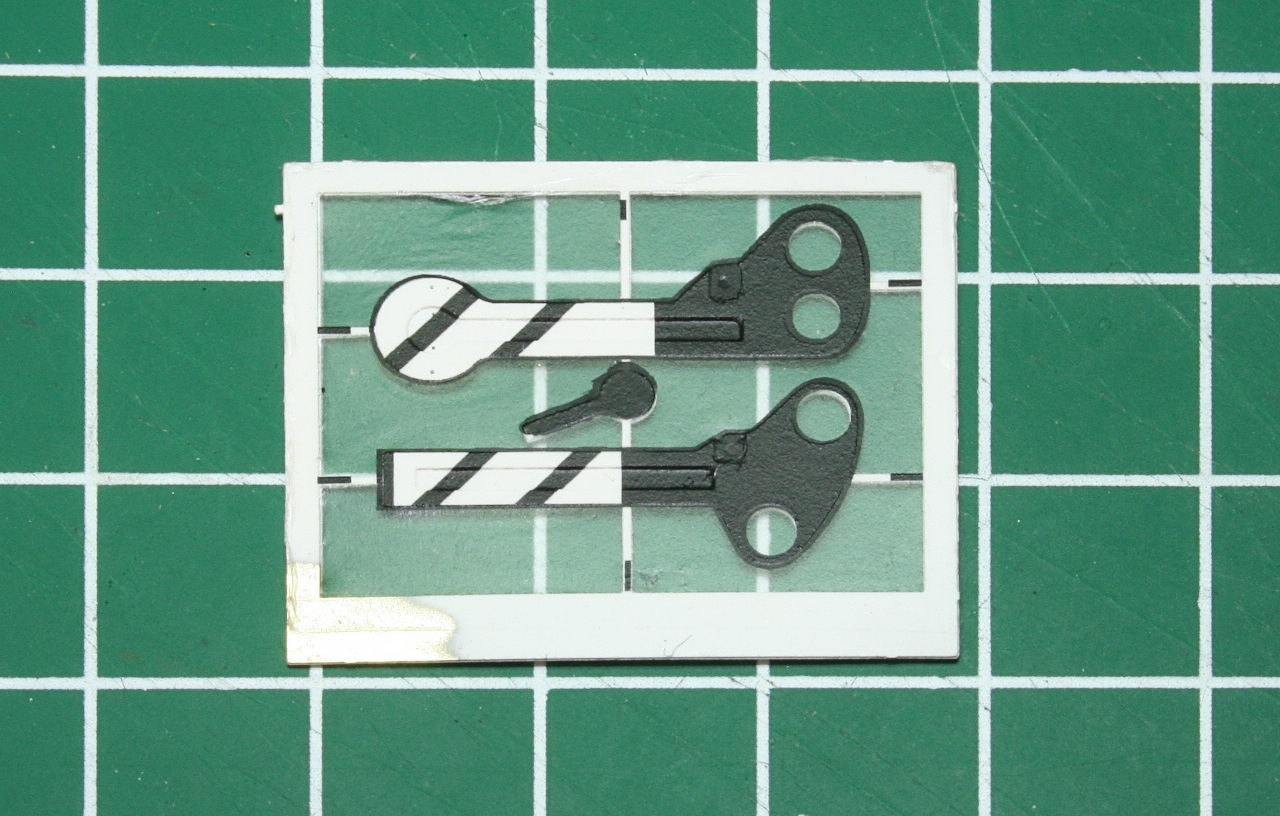

... de decals na een behandeling met Phildie-blank.  ( Bleven ze maar zo mooi strak gedurende het hele proces...   )

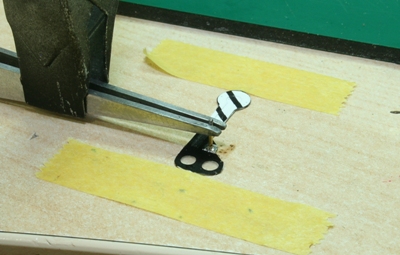

... Asje er op solderen, na de transfers met een vlijmscherpe scalpel te hebben uitgesneden.

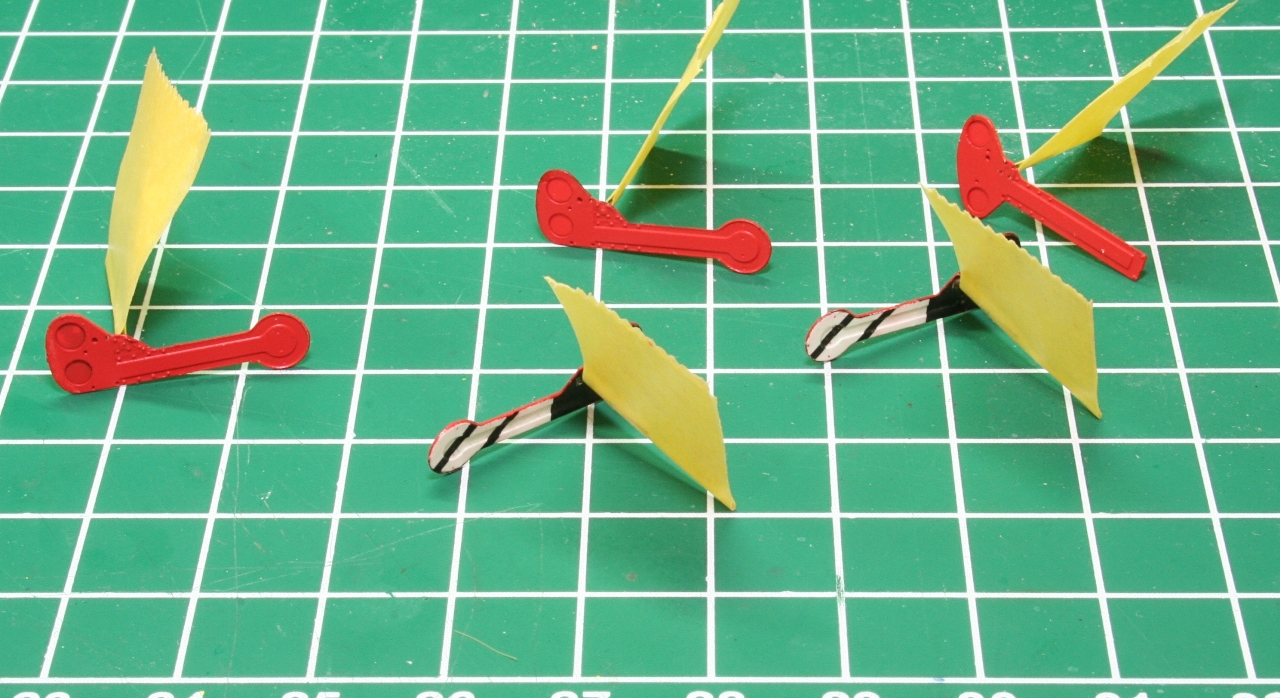

... een hele tijd later... voorkanten rood en alles in de blanke Phildie. Helaas overspray op de achterkant. Kon/durfde geen Tamiya te gebruiken, omdat eerder al bleek, dat de transfers meegetrokken werden met het tape. Dus met minder plakkerig spul gedaan en zie hier het resultaat

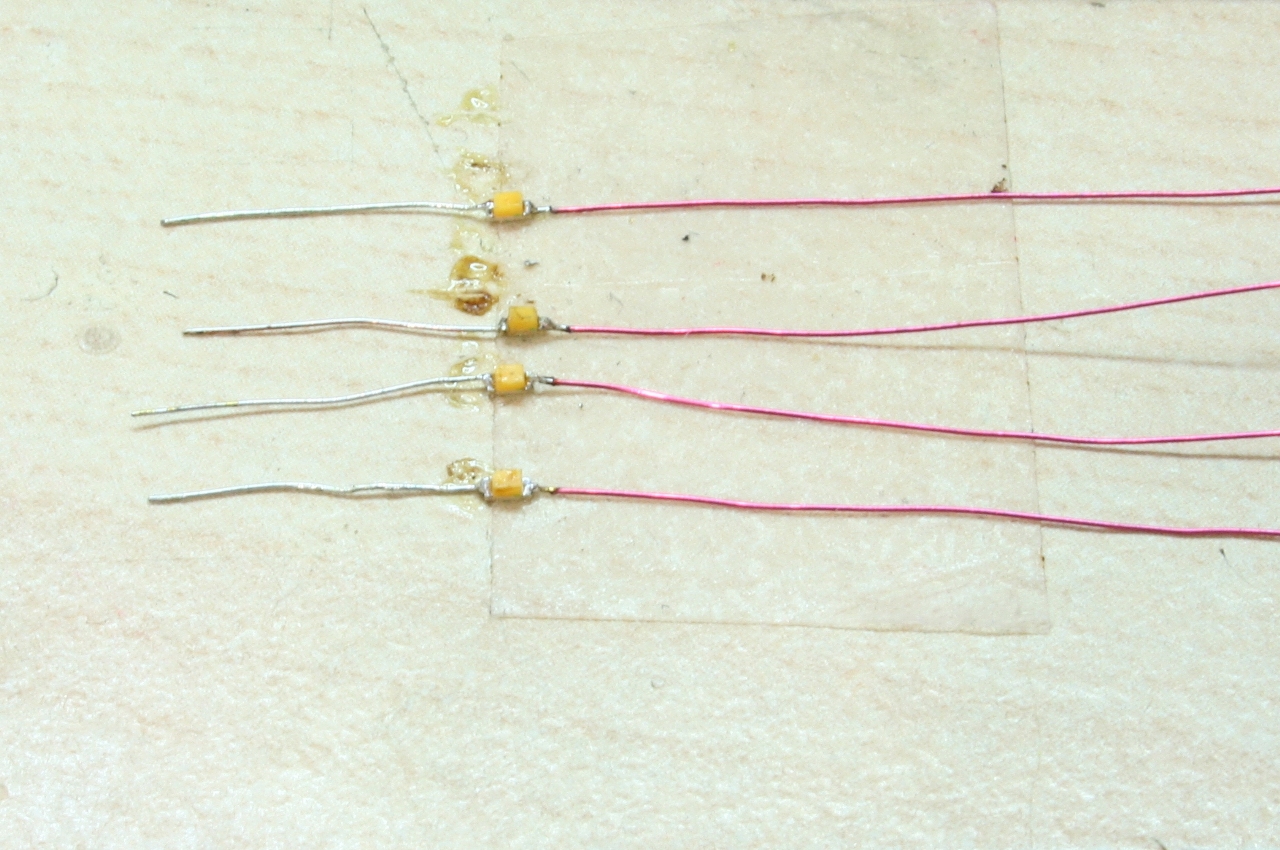

Goed, dan ook nog te goed. Hoe doen we de ledjes: Nou gewoon: Lakdraad er aan solderen Links zit blank gemaakte  lakdraad, dat binnen in het lamphuis contact moet gaan maken.



... na enig gepiel zit het ledje recht voor het gaatje. Ik heb er een stukje 0.75mm styreenstaf achter gedrukt om het te fixeren en geen kortsluiting te laten maken Het blanke draadje zit boven en is extra met een likje 'Leitlack' aan de binnenkant van het huisje vastgezet. Als die lak droog is, boven en onderkant 'gesealed' met zwarte nagellak.

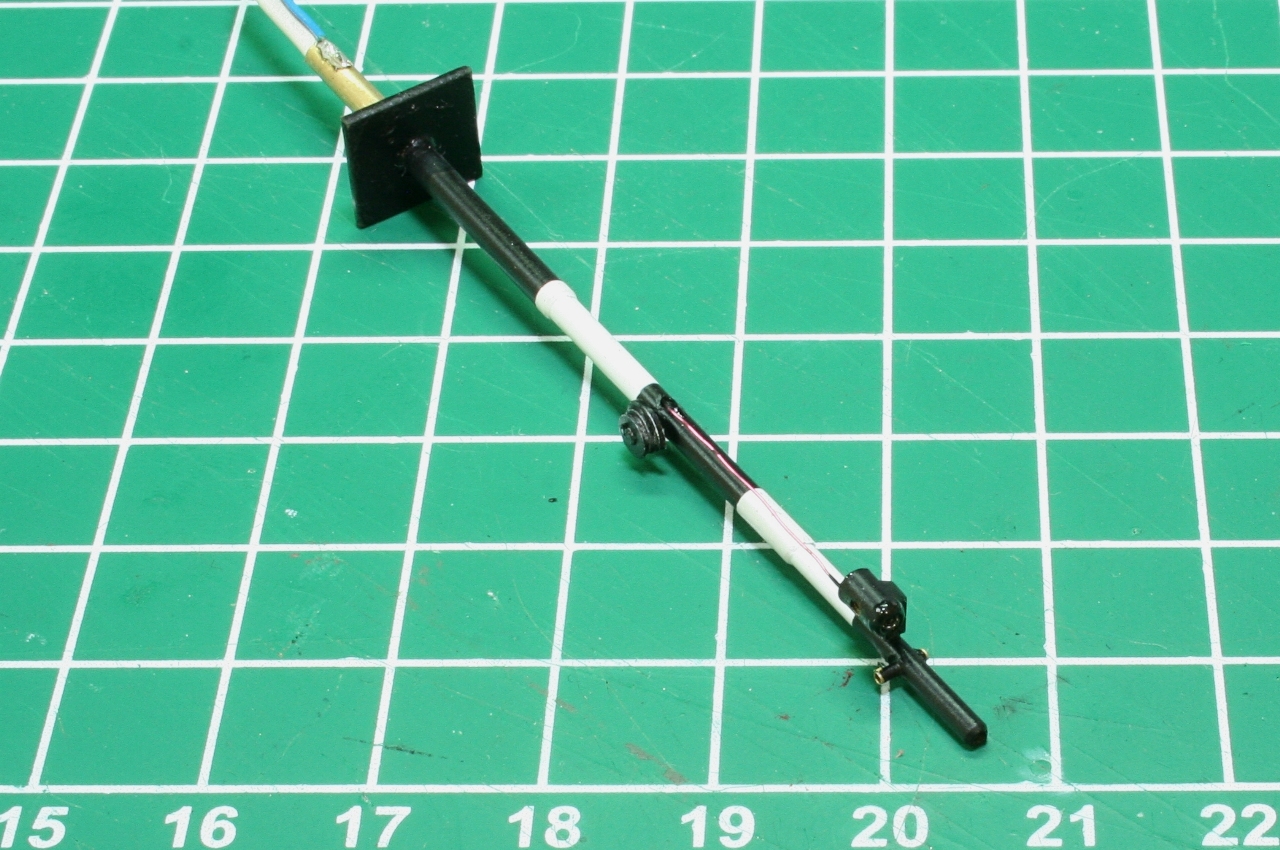

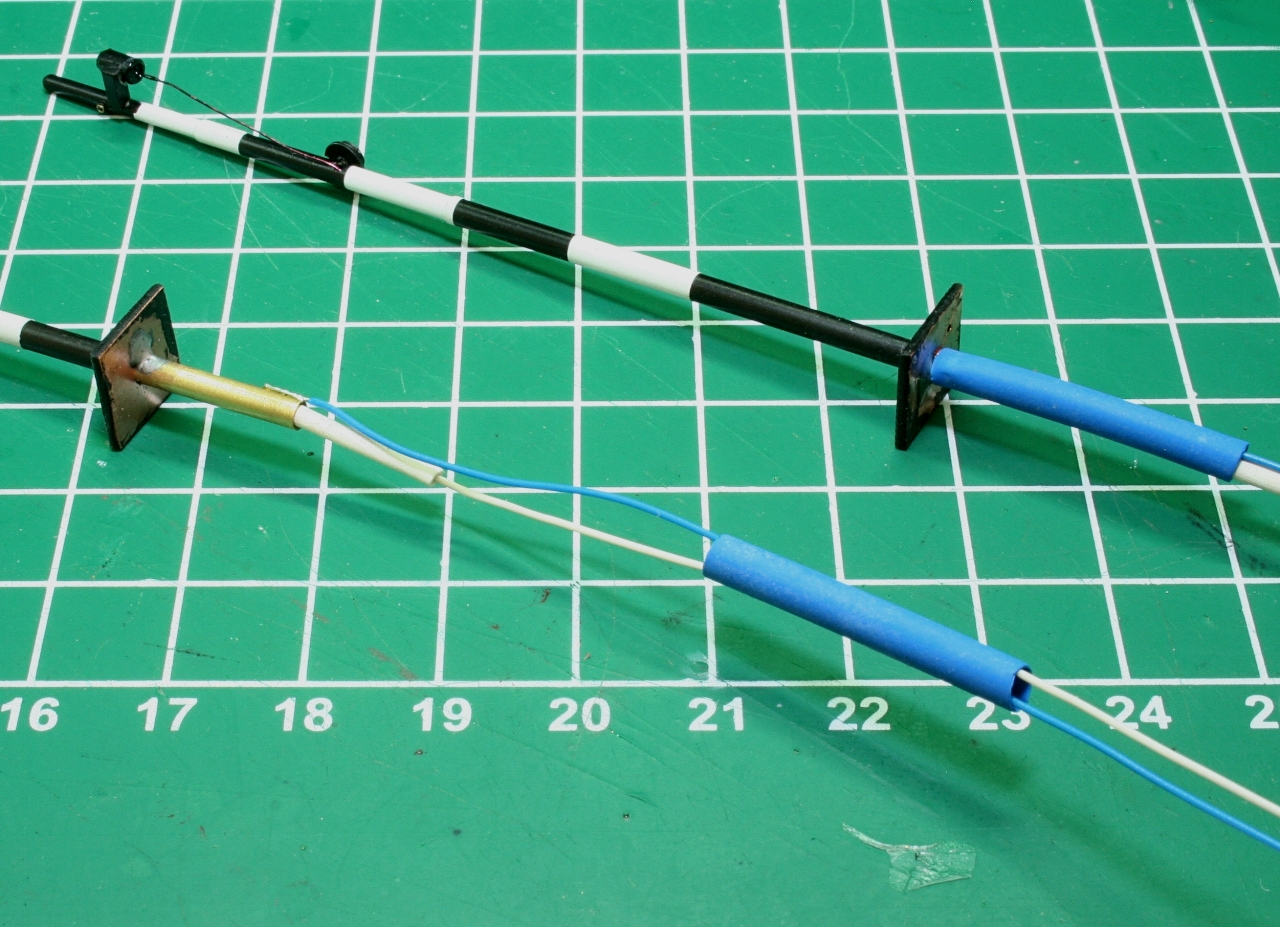

... de Plus zit aan het buisje, de kathode van de led aan de lakdraad. Hier velengd en verstevigd met decoderdraad en krimpkous. Het witte krimpkous woordt voor de helft gekrompen en dan in het buisje geschoven.



... alle seinen op een rijtje. Op de baan zullen de ledjes nog ongeveer de helft minder fel schijnen.

Vlnr: Vrije baan/Standaard sein. Stationssein doorgaand spoor. Stationssein afbuigend/secundair spoor, Vrije baan/Standaard sein, Voorsein

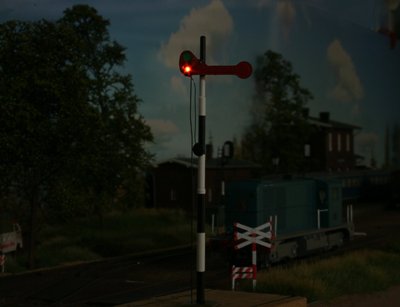

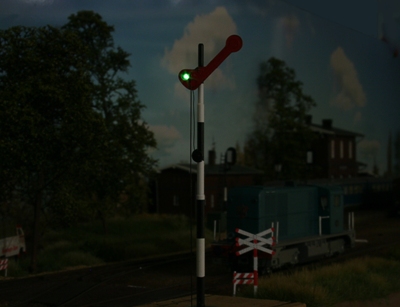

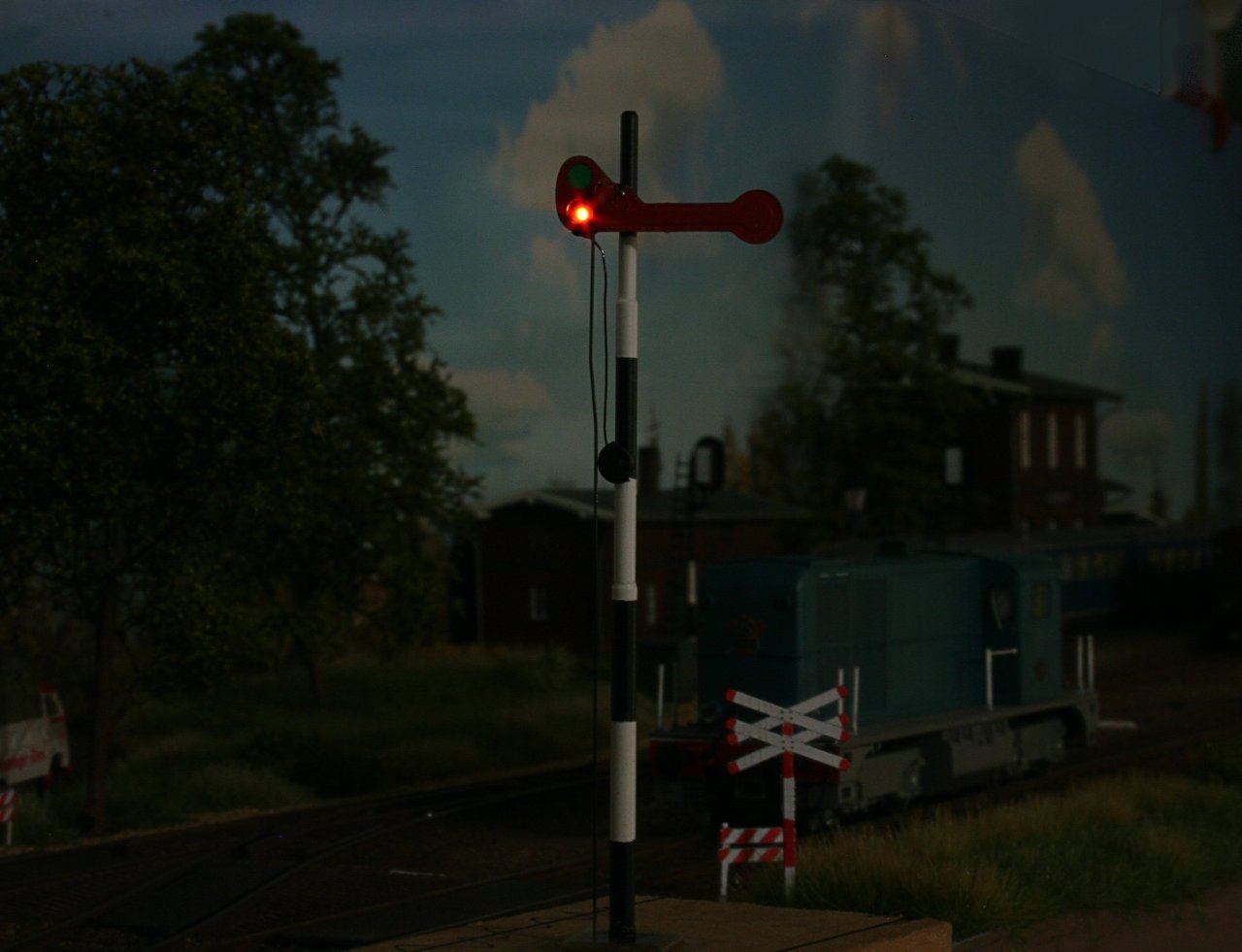

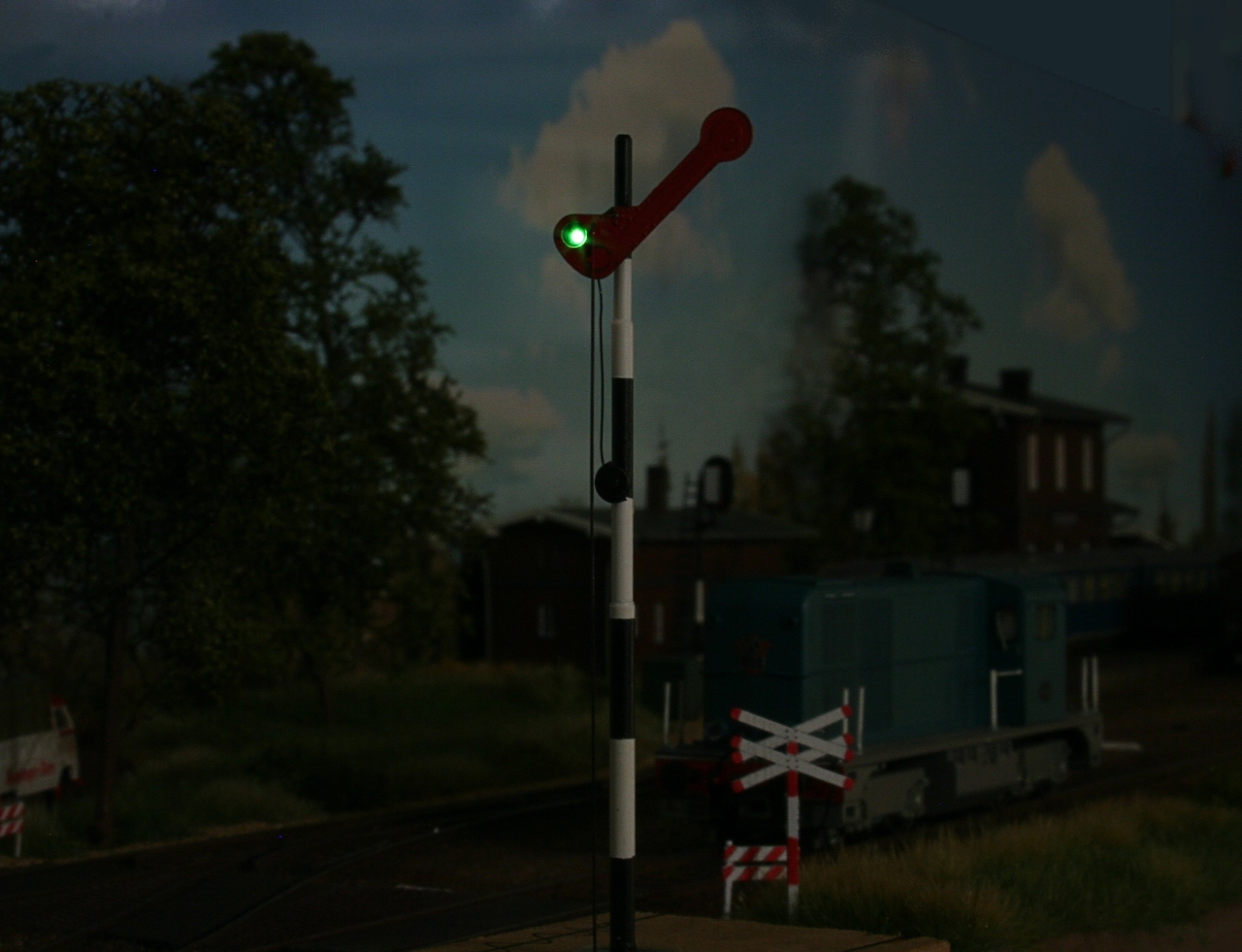

... en in het donker... lijkt best wel cool zo. alleen een heeeeeeelee boel pokkewerk...


Grtzz,

Karst

[JaJo]



Over het pokkewerk...:
Het lijkt wel hobby.

Groet Jaap

[Chris80]

Ontzettend mooi, complimenten!!

Ga je ze nu ook op bestelling maken  , ik lees net dat je het erg leuk vindt om te doen .

Groet,
Chris

[Beached]

Ze zien er goed uit Karst Op de foto vind ik het groene licht nog een beetje aan de gele kant, maar dat kan aan de foto liggen. Anders helpt een beetje Tamiya clear blue wel.

Een groefschijfmechanisme is nog wel te maken in H0, hier heb ik een werkende groefschijf op een SS sein dat min of meer op schaal is. Het is wel een priegelwerkje, maar het valt aardig te doen.

mvg,
Rick

[Karst Drenth]

Ze zien er goed uit Karst Op de foto vind ik het groene licht nog een beetje aan de gele kant, maar dat kan aan de foto liggen. Anders helpt een beetje Tamiya clear blue wel.

Is de foto ( belichting ), in daglicht ziet het er mooi helder groen uit

Een groefschijfmechanisme is nog wel te maken in H0, hier heb ik een werkende groefschijf op een SS sein dat min of meer op schaal is. Het is wel een priegelwerkje, maar het valt aardig te doen.

Respekt !

@Chris,

Wat dacht je...


Grtzz,

Karst

[Romar]

alleen een heeeeeeelee boel pokkewerk...

Sja... daar kies je zelf voor.

[Edde]



Wanneer komen ze in de winkel??

gr Ed.

[Karst Drenth]




Als ik stop met de hobby of H0


Grtzz,

Karst

[ex44]

Mooi werk, Karst!
