Een digitale demo pendelbaan

[janw]

Ik ben erg benieuwd hoe de verlichting hier is gebouwd. Met leds? Staan er in dit draadje ook foto's en andere informatie over hoe de verlichting in de frieslijst is gemaakt? Zo ja, weet iemand op welke pagina (144 pp. doorscrollen is wat veel...)

EDIT: Ah, zelf al gevonden. Bladzijde 101.

[Karst Drenth]

Hoi Allemaal,

hmmm... ruim meer dan dertig dagen... Maar wel met een goede reden

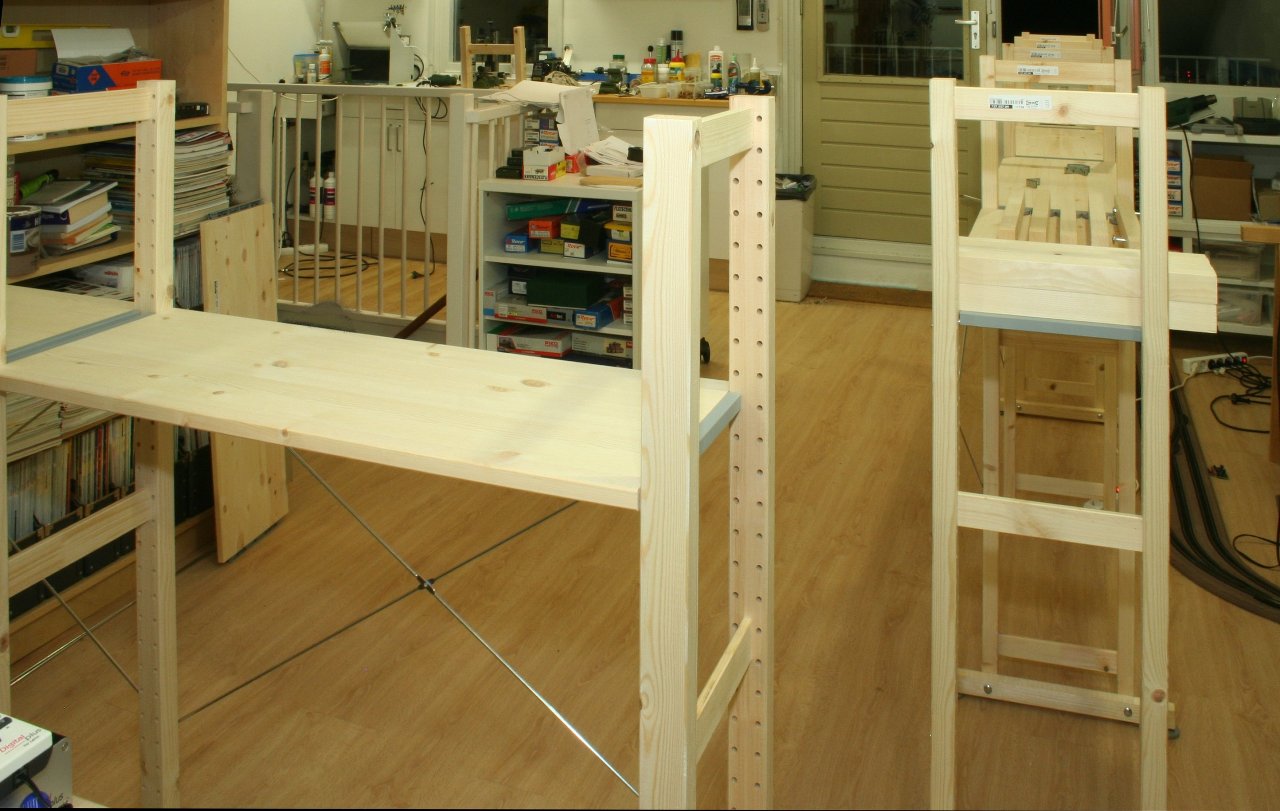

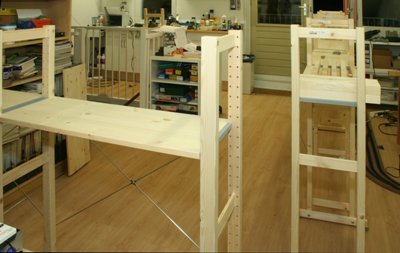

Gisteren was het precies 4 jaar geleden dat het begin van de scenery van deze baan op OntraXS stond. Een jaar later in z'n volle glorie.

Over 6 dagen staatie er weer.    Moest natuurlijk wel wat nieuws op, naast de andere aansturing met de DR5000. Misschien herinneren jullie nog wel, dat er slechts 1 zielig Henckens dwergseintje op stond. Daar, waar er volgens de specialisten hier nog minstens drie bij moesten...  Nou, da's voor elkaar nu

Vier keer Digikeijs 701-Dwergsein er in gegraven

Photoooo's ...

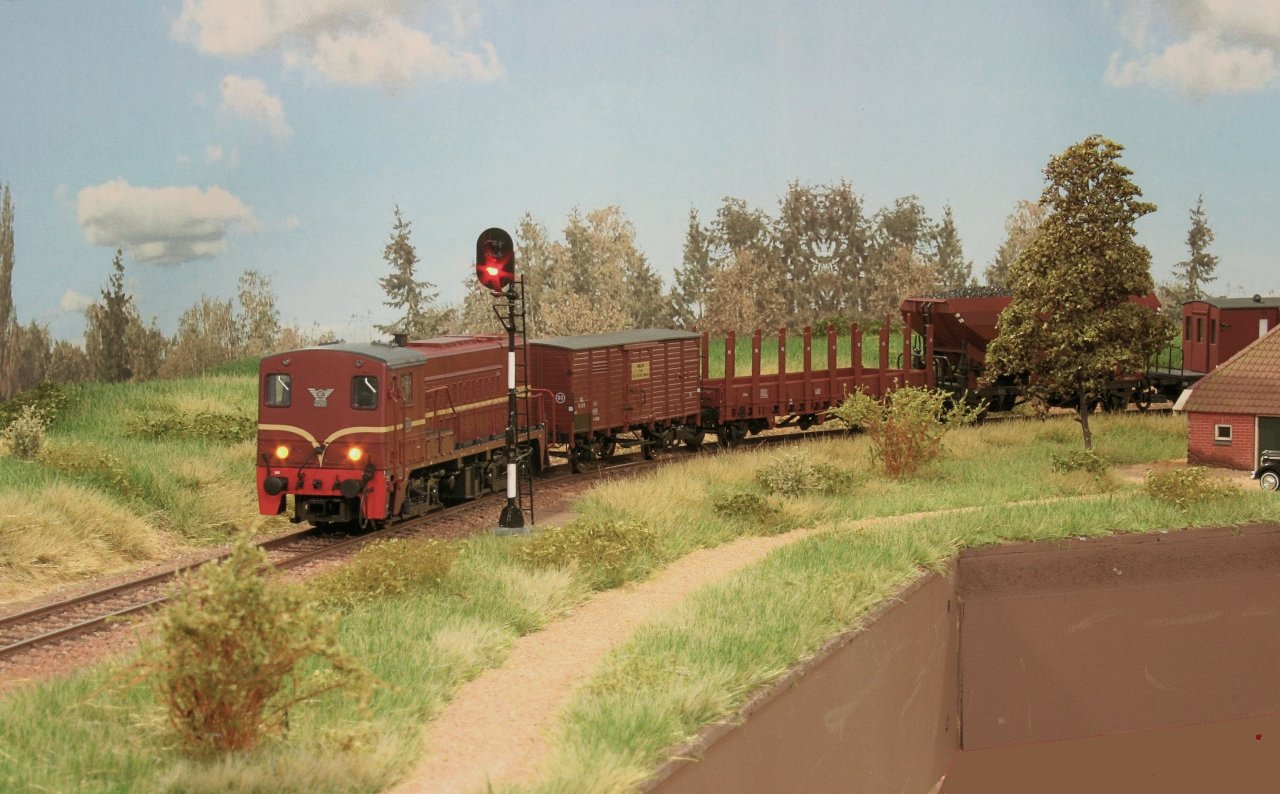

... van 'links naar rechts'. Vroeger stond hier niks. Hoefde ook niet in het stoomtijdperk, liep er gewoon een rangeerder met een rode vlag bij Dienst Weg en Werken is creatief geweest en heeft een stuk uit de bestrating gehakt. Het betonbandje ter bescherming van het sein moet nog wel gezet worden. Misschien zelfs wel met hoekpaaltjes



... nummer twee, ook hier weinig plaats. Dan maar pal voor de vrijbalk moet men hebben gedacht...



... en nummer drie. Hier hoefde alleen het schouwpad maar iets omgelegd te worden



... en nummer vier. Hier stond het Henckens seintje. Maar dit is toch wel even iets anders !
Erg fraaie seintjes. Mooi gedetailleerd en filigraan. Zelfs een stikkervel met seinnummers zit er bij. Voeldoende ook nog voor de hoofdseinen. Morgen maar eens even kijken...


Oh ja, de aansturing van de 'linker' seinen (inclusief hoofdsein) gaat met een DR4018 op preset 7 De good old SignalSwitch van het hoofdsein is verhuisd naar nummer 3.


Grtzz en tot OntraXS !!

Karst

[Ronaldk]

  ik kom even buurten op de stand.

Groeten ronald

[Karst Drenth]

Da's leuk !

Tja, moet het nu zonder jouw (uiterst kindvriendelijke) hulp stellen. Jij vermaakt de kids weer op andere wijze nu ?

Grtzz,

Karst

[Ronaldk]

Jep, ik mag een dagje bij Steef zijn baan staan.... en 2 dagen huisjes plakken  mogelijk nog vliegende keep bij de bnls - Baan  Wordt weer een leuke en gezellige editie.

Groeten ronald

[Rob Moerkerken]

Karst,

As. vrijdag kom ik  deze prachtige baan bewonderden tijdens Ontraxs en wil ik alles horen over de DR5000.

groet, Rob

[nighttrain1]

... hier komt de hoekmodule...

Misschien wat laat, .... maar hoe zit die hoekmodule er dan uit?

[tijgernootje]

Kan beter 1st vragen of er nog leven in het project zelf zit

[martijn v m]

Hoi,

Tja... ben nog aan het bijkomen van de uitnodiging Voorwaarde is natuurlijk dat het allemaal rijdt... Dus de werkplaats opgeruimd, alle vezels weggezogen en de stroom weer aangesloten... Altijd spannend of alles die 10kV overleeft heeft

Nou, wel dus. Alles rijdt alweer netjes op de automaat

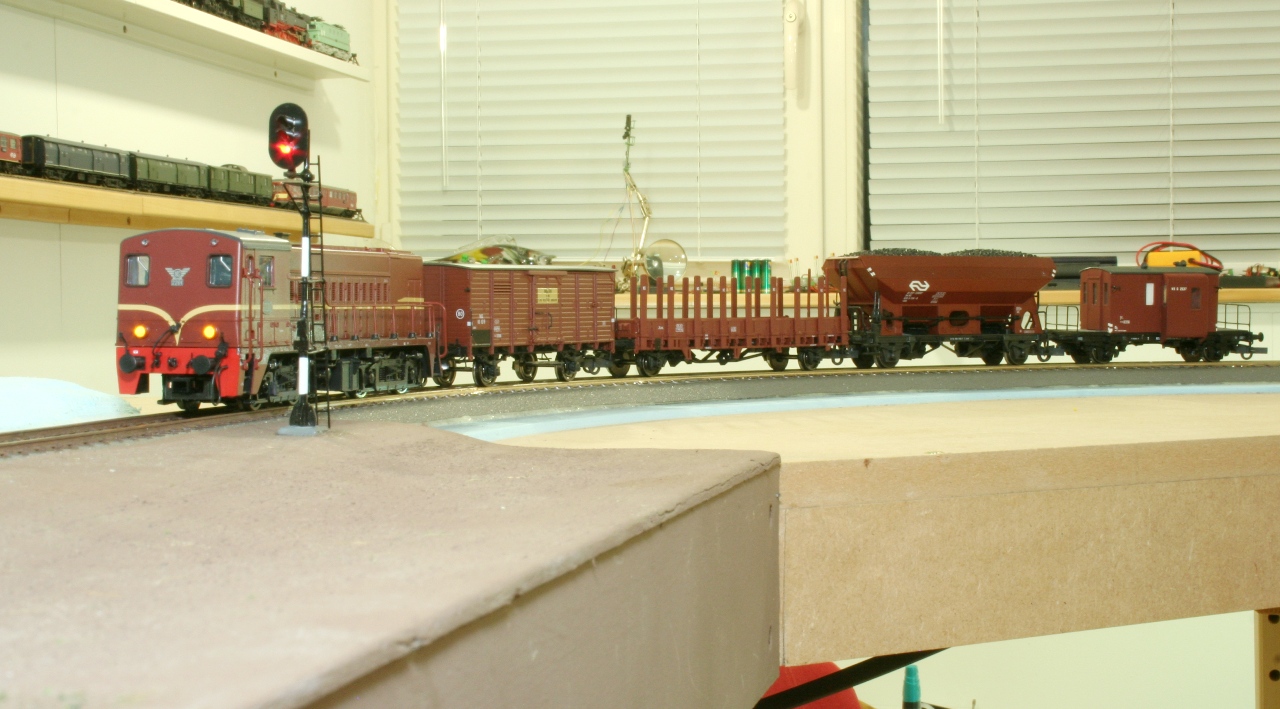

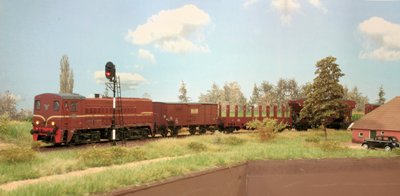

Nieuwe spotplek... is al eens eerder langsgekomen, toen nog in MDF-scape ( rechts )

Zo ongeveer

[nighttrain1]

Hoi,

Tja... kleuren en kleuren Ik begin toch te neigen naar donker hoor Gaan we bekijken als volgende week de hele fries staat

Anyway, de LEDstrips moeten ook aangestuurd worden. Het is immers een Digitale Demo Pendelbaan

Dus... controllertje gebouwd op basis van een Arduino Leonardo. Het ding heeft veel IO waaronder 7 PWM kanalen en USB, ideaal apparaat dus om de LEDs mee te sturen. En... , via USB, met de PC de kleuren te mengen

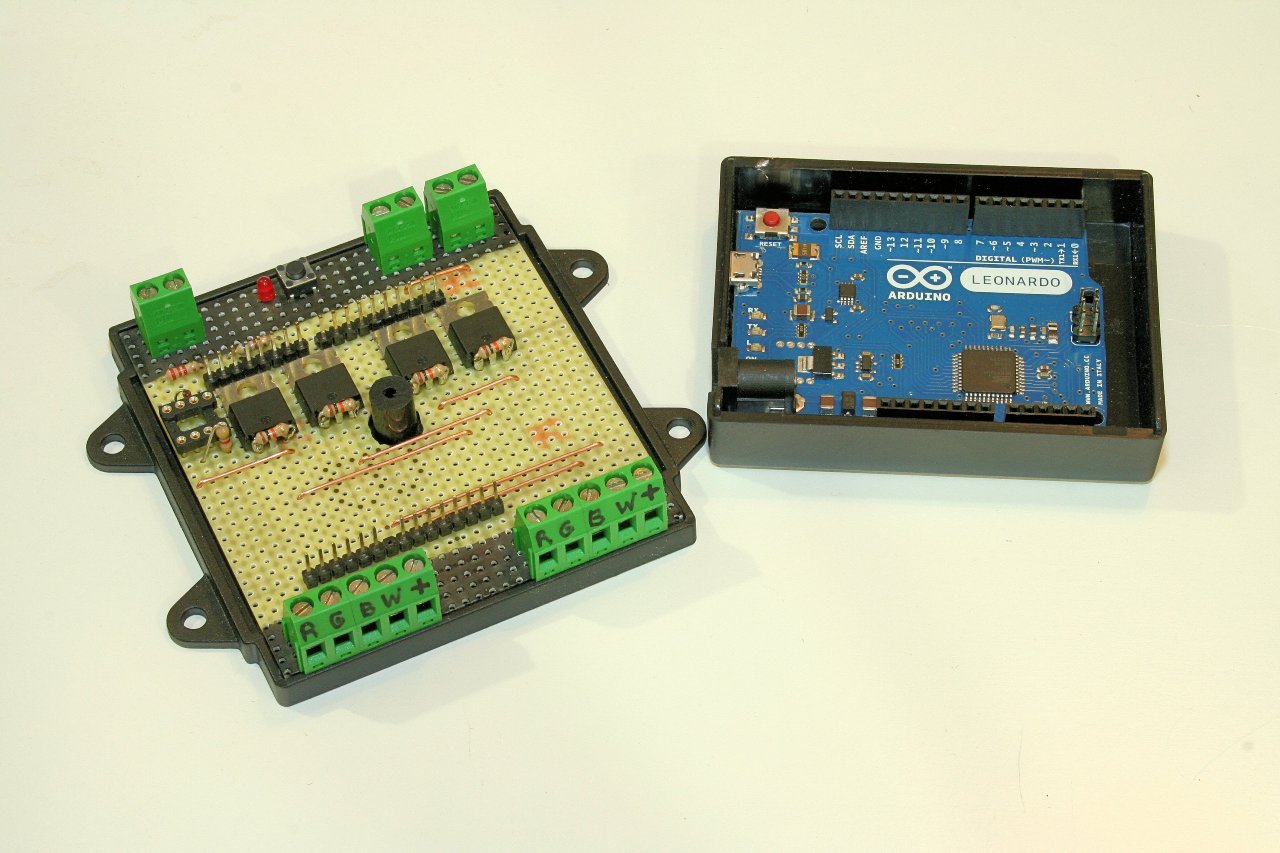

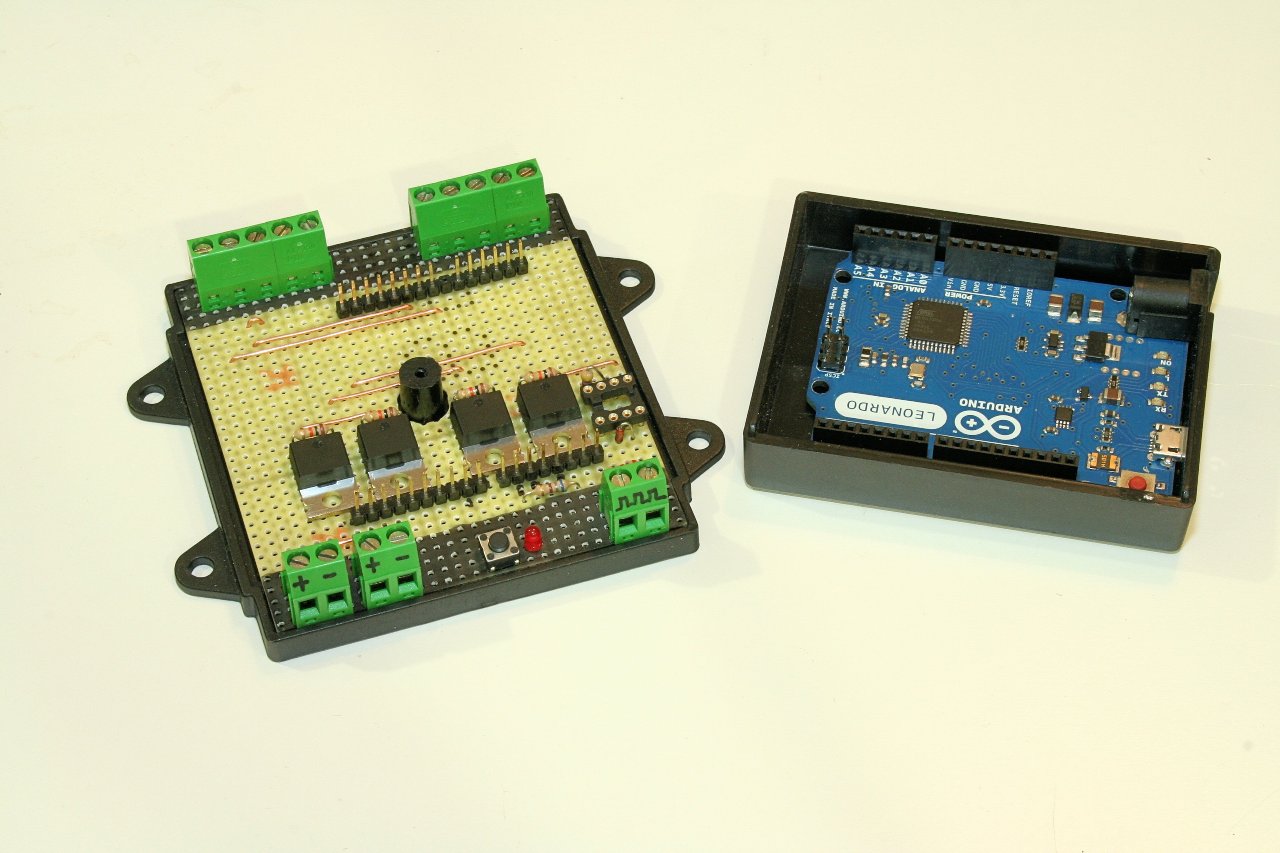

... de Arduiono is in het dekseltje geplakt en via printheaders op een stuk strokenprint bevestigd. Hier bevinden zich naast alle aansluitklemmen ook de Power MOSFETs ( IRF Z44N = 40 Amp max ) en het DCC interface met een 6N137 optocoupler.



... de controller heeft aansluitmogelijkheden voor twee adapters en twee sets lichtstrips. ( + - links op de print ) Rechts de aansluiting voor het digitale signaal.

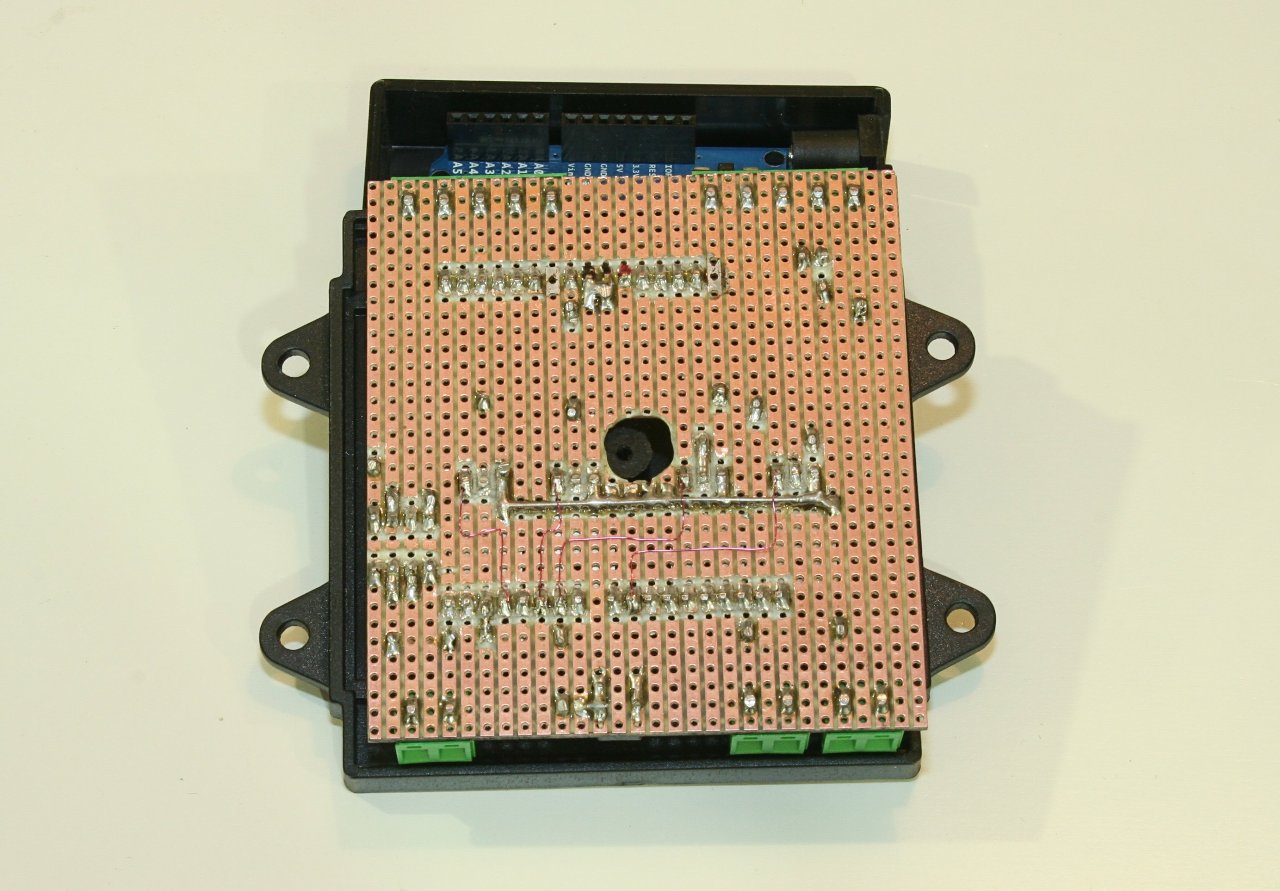

... de onderkant is overzichtelijk

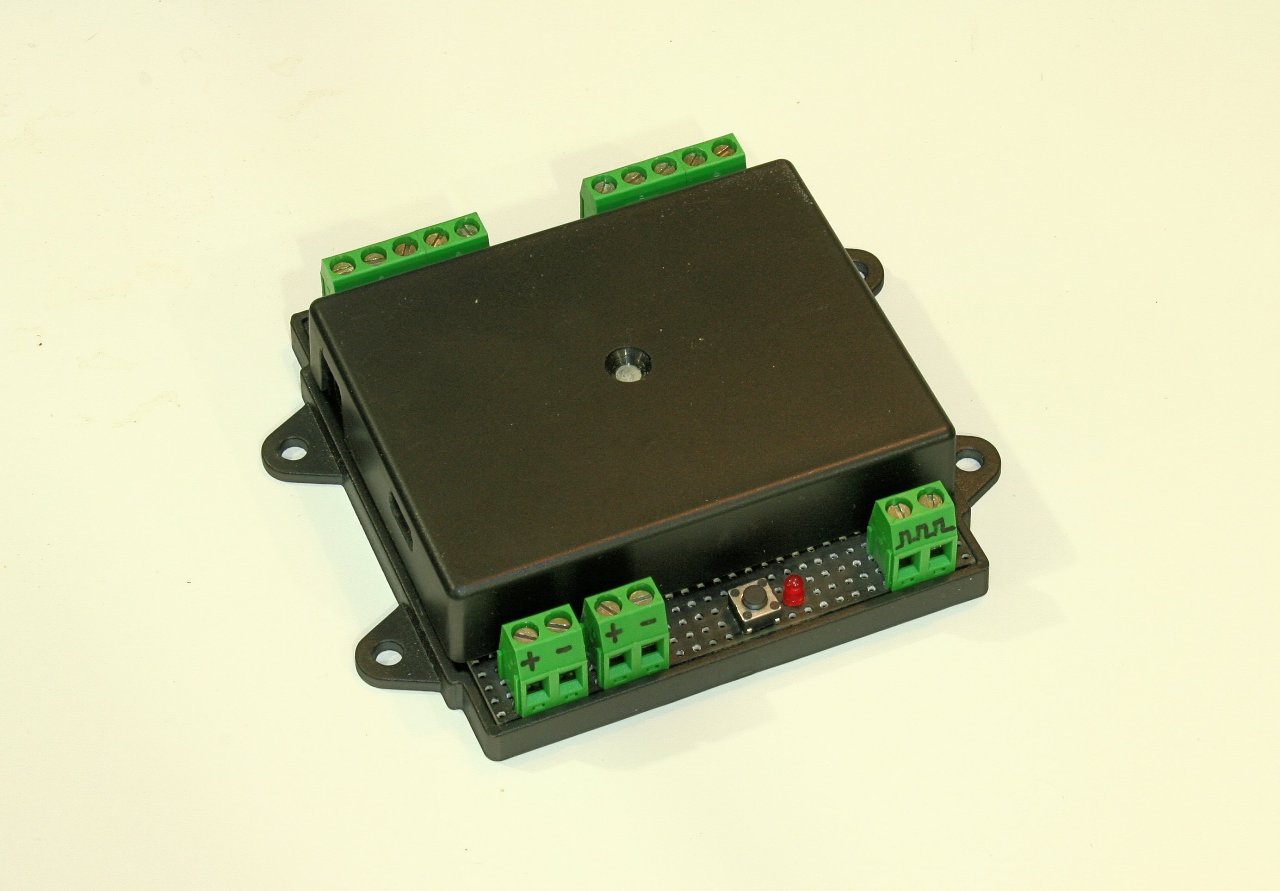

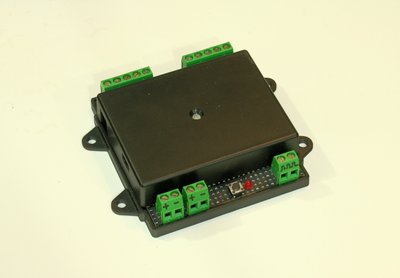

... doosje dicht: De ingangskant.

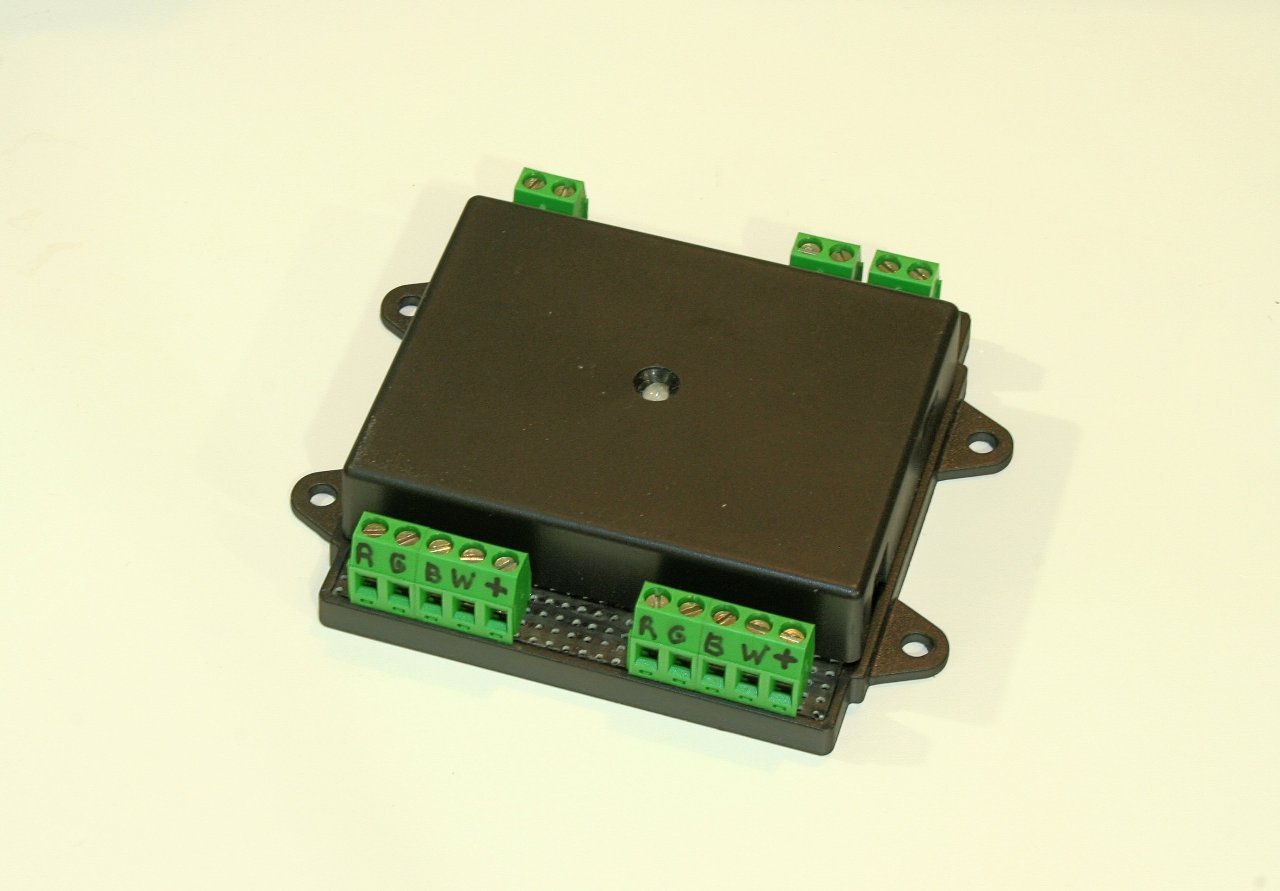

... en de uitgangen naar de LEDstrips.


Zo, hardware klaar, nu nog een programmaatje


Grtzz,

Karst

Karst heb je een schema van deze kaart die je op je Arduino geprikt hebt?
Heb er wel oren naar om zoiets na te bouwen.

[Karst Drenth]

Hoi,

Heb ik geen schema van, maar het is geen rocket science

Gewoon 4 vette PowerMOSFETs (30Amp) aan de uitgang van de Arduino knopen.

Je zou ook MOSFET modules zoals die gebruikt worden voor de bed-heating van 3D printers kunen gebruiken als je geen print wilt maken.


Zoiets als dit...

[Fritsprt]

Hoi Richard,

Wellicht is dit printje met 4 Mosfets nog makkelijker.

Succes Frits

[Chrissie]

Is er misschien een baanplan van deze prachtige module baan?

[Karst Drenth]

Hoi,

niet bij mij. Maar in Modelspoormagazine 211 of 212 (weet ik niet meer) staat een reportage, met plattegrond en sporenplan.

Grtzz,

Karst

[zuylen]

Ah, toch weer leuk om jouw baan weer eens te zien! Blijft mooi om dat hartje (stoomloc NS1700) en de ander stoomlocs rond te zien rijden! Ook al rijdt er nu een diesel, das ook mooi!
vr gr André
