Aanpassen baanplan bestaande baan

[San-Markos]

Hallo,

Vorig jaar heb ik mijn eerste baan gebouwd met Roco spoor zonder bedding. Nu komen er toch nog wat problemen naar boven waar ik voordat ik met de scenery zou beginnen toch eerst een oplossing voor wil.

Deze problemen zorgen ervoor dat sommige locomotieven/treinen niet lekker rijden of ontsporen, ongeacht de snelheid. Dit is vaak bij een bakovergang of aaneengesloten (gebogen) wissels.

Hieronder wat foto's van de situatie met daarop de probleemplekken aangegeven. Hoe zouden jullie dit anders doen?

Ik vind het geen probleem om de bakken aan te passen danwel verbeterd opnieuw te bouwen en het spoor opnieuw aan te leggen in dit gebied. Mochten jullie beter kunnen helpen als ik het Anyrail werkdocument stuur dan hoor ik dit graag.

Overzichtsfoto:



Afmeting bakken:



Probleem 1, Keerlus overgang 1 (Groen):


Probleem 2, Keerlus overgang 2 (Paars):


Probleem 3, Wissels richting opstelspoor (Rood):


Alvast bedankt voor het meedenken!

[hervé]

   Duidelijkst is de schuine/scheve overgang in de keerlus ... past niet helemaal (of past helemaal niet) aan elkaar ...
   En 't is meestal al zo lastig om haakse overgangen feilloos te verwezenlijken

   Bij een thuisbaan die slechts sporadisch (terug) uit elkaar moet, heb 'k goede ervaringen met 2 aparte railstukjes (10 cm) die met 4
   rail-lasjes aan de 4 spooreinden worden verbonden (losse spoorstaafjes zonder biels(en))
  (maar minder geschikt voor een expo-baan, wegens niet in een paar seconden uit te voeren en er mag niet te veel scenery in de weg staan)

[Ronald Halma]

Als ik de eerste foto's bekijk zie ik zo dat de diverse railstaven niet gelijk liggen. Kijk eerst eens naar je modules, met die spleten ertussen lijken ze niet goed tegen elkaar te zitten en kan dat makkelijk de oorzaak zijn van je problemen.

Verder valt mij op alle foto's op dat het lijkt alsof je bogen niet consistent zijn in verloop.... dus geen constante radius. Dat kan ook zomaar problemen geven met verschillende wagons en/of locs.

[henk]

Als je problemen hebt met die twee meegebogen wissels, dan kan je het bovenste meegebogen wissel met het aansluitende spoor en gewone wissel rechts weglaten. Dat spoortje is feitelijk overbodig.

Kan je sowieso uitleggen hoe je van waar naar waar met de treinen wil rijden met dit baanplan?

[San-Markos]

@hervé
Bedoel je dat je wel de bielsen vastlegt en de railstaven los aansluit met de raillasjes? Ik zal hier is over nadenken. Het zou inderdaad dan een doorgesneden rail schelen.

@Ronald Halma Helaas zijn dit de eerste bakken welke ik gemaakt heb. Vanwege de kromme latten aan de onderkant kunnen deze helaas niet dichter tegen elkaar aan en ook niet op een andere manier.
De bogen zijn overigens wel (voor een groot deel) constant in de bogen. Daar waar op deze plek voor standaard R3 bogen zijn gekozen.

@henk Het voordeel van dit spoortje is dat treinen kunnen blijven rondrijden op de achterste twee doorlopende sporen en dat er tegelijkertijd treinen (mogelijk kleine/langzame rangeerloc's) kunnen pendelen tussen het opstelspoor en het station. Wel kan het rechte wissel misschien meer verplaatst worden naar het kruiswissel. Hierdoor kan het rangeerterrein naar voren worden verplaatst en blijft er meer ruimte over voor de keerlus.

Ik zit er over na te denken om de twee linker bakken opnieuw te bouwen. Ook twijfel ik om van deze twee bakken één bak te maken. Dat zou al een van de overgangen (de groene) schelen. Mogelijk wordt de bak dan ook rechter en sluit hij beter aan bij de andere bak. Mogelijk kan het spoor dan ook anders liggen waardoor de overige problemen ook beter opgelost kunnen worden.

Een overzicht van de huidige baan, de rijrichting is rechts:

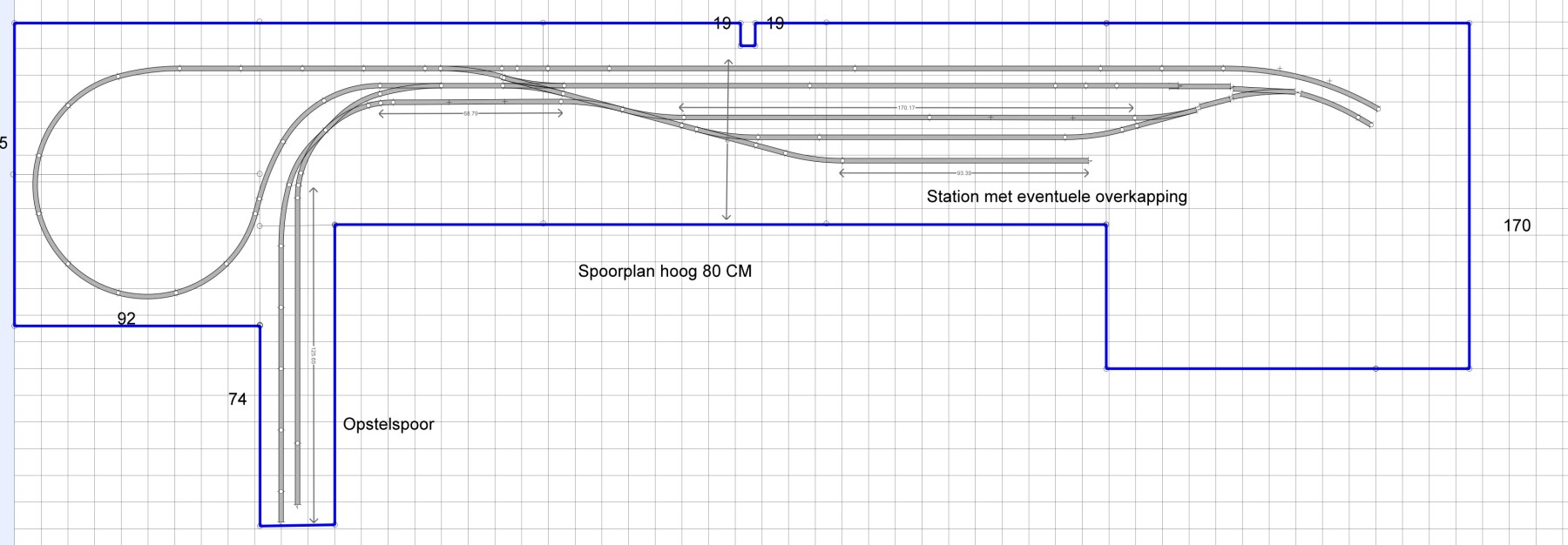

Bovenaanzicht:

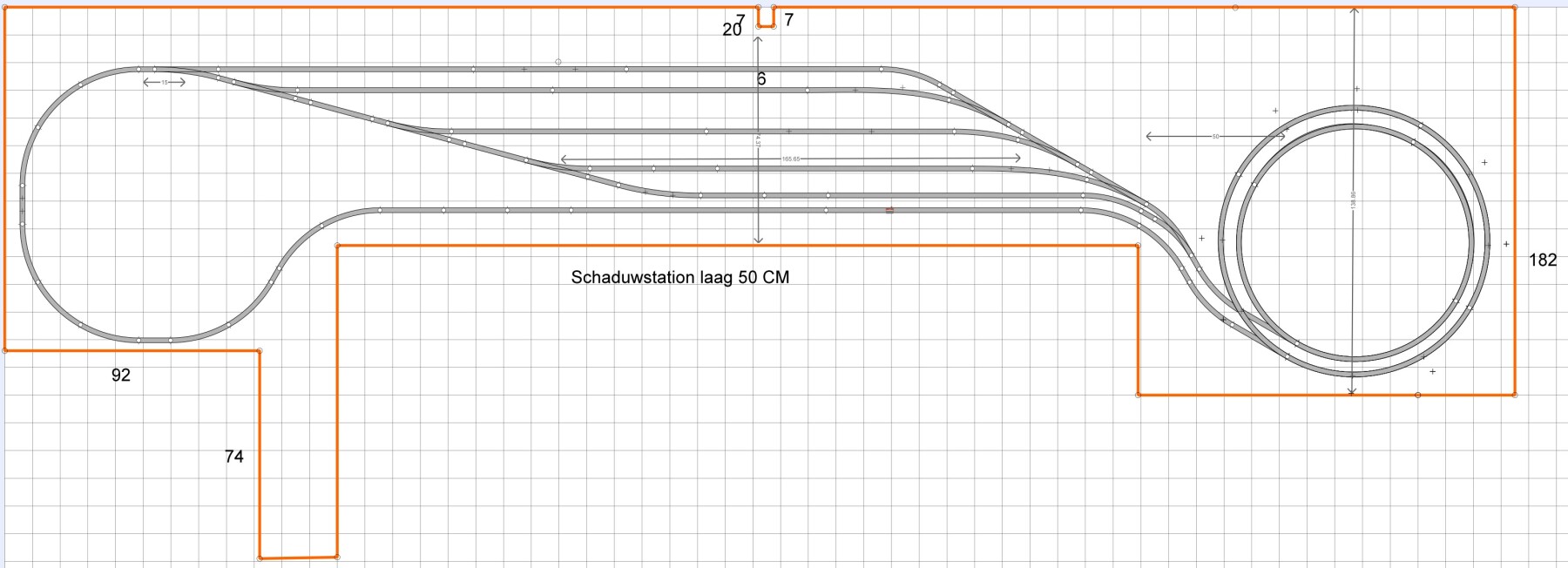

Klimspiraal en opstelsporen:

[Ferdinand Bogman]

Wat ik zou doen (en hervé waarschijnlijk bedoelt), op de gifgroene en paarse overgang, is het railstuk dat op de overgang tussen beide bakken ligt, los te houden van de ondergrond, in plaats van ze door te zagen.

Bij de rode overgang lijkt het alsof de boogwissels allebei een beetje geknikt liggen ten opzichte van het boogstukje er tussenin.
