Auteur Topic: De bouw van een modulebaan met Nederlands landschap.  (gelezen 39768 keer)

Rolando

  • Modelspoorbaan Fleischmann
  • Offline Offline
  • Berichten: 904
  • Het kind in jezelf blijven
    • Modelspoorbaan Fleischmann
Re: De bouw van een modulebaan met Nederlands Landschap
« Reactie #330 Gepost op: 24 april 2021, 20:42:10 »
Hihi, dat pensioen is toch wel duidelijk aanwezig😀
Maar je bent lekker aan de gang Hans, word mooi👍🏻
Groet van Roland

Mijn HO analoge Fleischmann modelbaan volgen  : http://modelspoorbaan.jouwweb.nl/
Bezig met : 2e en 3e module van 120 cm x 60 cm (houtzagerij)
1ste module Rangeerterrein met laden en lossen kolenwagons

AntonM

  • Online Online
  • Berichten: 281
  • Modelspoor is magisch
Re: De bouw van een modulebaan met Nederlands landschap.
« Reactie #331 Gepost op: 26 april 2021, 19:12:37 »
Dit weekend de vierde module in de verf gezet, poten aangebracht en rails op maat gemaakt. Nog even de buitenste rails vastsolderen, met de gelijk de bedrading, en deze module past tussen de eerder gemaakte. Dit zijn drie van de vier. De rechter keerlus staat in de garage. Tussen het rivierlandschap en het polderlandschap komt nog het station op twee modules. Meer modules zijn niet mogelijk want daarvoor is de woonkamer niet lang genoeg  ;D.


« Laatst bewerkt op: 26 april 2021, 19:17:27 door AntonM »

Hendrik Jan

  • Offline Offline
  • Berichten: 6254
  • 46%, unchillfiltered, natural colour
Re: De bouw van een modulebaan met Nederlands landschap.
« Reactie #332 Gepost op: 26 april 2021, 21:06:13 »
Je hebt de "vaart" er aardig in ;D

groeten
Hendrik Jan
Je bent nog lang niet zielig!

Hennik

  • Offline Offline
  • Berichten: 149
Re: De bouw van een modulebaan met Nederlands landschap.
« Reactie #333 Gepost op: 26 april 2021, 22:58:31 »
Meer modules zijn niet mogelijk want daarvoor is de woonkamer niet lang genoeg  ;D.
Dan de bocht om met nog een boogmodule misschien?  :D
Groot respect voor wat je allemaal al voor moois gemaakt hebt!

AntonM

  • Online Online
  • Berichten: 281
  • Modelspoor is magisch
Re: De bouw van een modulebaan met Nederlands landschap.
« Reactie #334 Gepost op: 27 april 2021, 08:50:34 »
Hoi Hendrik Jan en Hennik, de "vaart" zit erin maar mijn vaart is er wat uit. Heb mijn rechter schouderblad wat geforceerd >:(. Dus effe rustiger aan. Wil nog wel de rails vastsolderen want dat was de reden om nu even deze drie modules te koppelen. Als het zaakje te lang zo blijft staan neemt het acceptatievermogen van mijn echtgenote voor deze hobby af  :-\. Een module om de bocht om te gaan zou kunnen. Heb immers een L-vormige woonkamer. Echter meer dan de zes geplande modules kan ik niet zelf vervoeren. Vier passen in de auto en twee in het bagagewagentje. En deze modules afbouwen zal nog wel een jaar in beslag nemen  ;).
Groet, Anton
« Laatst bewerkt op: 27 april 2021, 09:03:19 door AntonM »

AntonM

  • Online Online
  • Berichten: 281
  • Modelspoor is magisch
Re: De bouw van een modulebaan met Nederlands landschap.
« Reactie #335 Gepost op: 27 april 2021, 11:31:15 »
Het solderen is redelijk gelukt. Daarbij voor de eerste keer een soldeerbout gebruikt met automatische toevoer van de soldeer. Dan houd je een hand vrij om de rails goed in positie te houden.



De ruimte tussen de rails van de beide modules is mooi klein. De hoogte is precies gelijk. Door het gebruik van messing boutjes is de hoogte instelling nauwkeurig in te stellen. Blijft wat lastig om de boutjes op de meest optimale positie te krijgen zodat de railbedding zo goed mogelijk in tact blijft. Daarna is de bout met een beetje ballast goed weg te werken.



De stroomdraadjes zijn in het gleufje van de bout vast gesoldeerd en verdwijnen door een gaatje onder de rails naar de ruimte in de sandwichconstructie. Vandaaruit door een gat in de onderzijde waar uiteindelijk de draden aan een vliegtuigconnector worden bevestigd die tegen het gat aan de onderzijde van de module wordt vastgeschroefd.





« Laatst bewerkt op: 27 april 2021, 11:52:09 door AntonM »

NS264

  • Offline Offline
  • Berichten: 6799
  • Midland Industrie, NS IV.
    • Midland
Re: De bouw van een modulebaan met Nederlands landschap.
« Reactie #336 Gepost op: 27 april 2021, 12:04:57 »
Das een vrij nieuw apparaatje, nog niet eerder gezien.

Gr Koen.
Klik op de wereldbol naar ouder topic. Bouw aan diverse projecten. Aansturing z21 voor H0 en N baan.
Mvg Koen. Betuwse oplossing:'kumt tied, kumt road'.
Johnny Cash Hey Hey Train.

AntonM

  • Online Online
  • Berichten: 281
  • Modelspoor is magisch
Re: De bouw van een modulebaan met Nederlands landschap.
« Reactie #337 Gepost op: 27 april 2021, 17:07:02 »
Klopt Koen, enkele maanden terug voor ca. 17 euro gekocht.
Toch maar even voor het beeld alle vier de modules aan elkaar geschakeld met daarop de belangrijkste bouwwerken  :). Zoals te zien is er nog veel werk om alle modules op het afwerkingsniveau van het rivierlandschap te krijgen. Is nog een 'stil leven'. Zal nu toch ook de centrale regelunit in elkaar moeten zetten om treinen te kunnen laten rijden  :P.



En vanaf de andere kant


« Laatst bewerkt op: 27 april 2021, 23:04:59 door AntonM »

AntonM

  • Online Online
  • Berichten: 281
  • Modelspoor is magisch
Re: De bouw van een modulebaan met Nederlands landschap.
« Reactie #338 Gepost op: 04 mei 2021, 16:49:09 »
De basis van module 3 en 4 is gereed. Deze zijn relatief simpel van opbouw. Een vlakke bovenkant waar het station op moet komen met een stuk of 8 railovergangen.

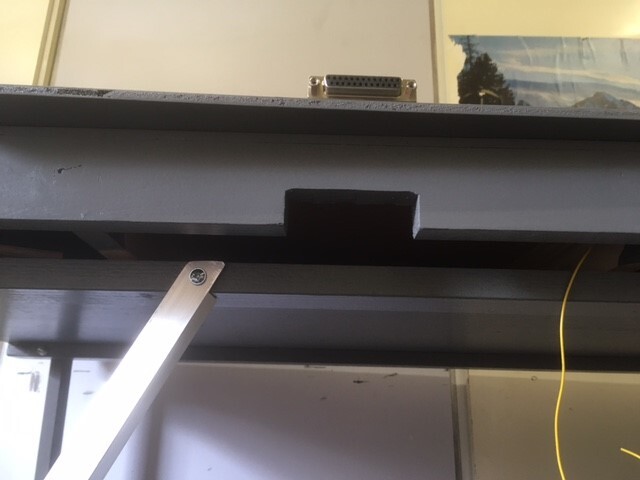

Uitgeklapt zie je aan de voorzijde twee aansluitingen voor de stroomvoorziening en aansturing van de wissels. Schuin van onderen is te zien dat de 25 pins connector vanuit drie compartimenten in de module bereikbaar is. De verschillende draadjes worden door gaatjes in de bovenplaat geleid en komen dan in de holle ruimte van de sandwichconstructie. Als je de module op de kant zet hangen de draden naar beneden en kunnen via de opening worden opgepakt en aan de connector geschakeld.








Herman_C

  • Offline Offline
  • Berichten: 27
  • DB Epoche IIIb
Re: De bouw van een modulebaan met Nederlands landschap.
« Reactie #339 Gepost op: 04 mei 2021, 17:47:29 »
Goed bezig Anton! Ga je die holle sandwich-constructie nog opvullen met hardschuim oid om het geluidsversterkende effect te temperen? Of valt dat mee?

AntonM

  • Online Online
  • Berichten: 281
  • Modelspoor is magisch
Re: De bouw van een modulebaan met Nederlands landschap.
« Reactie #340 Gepost op: 04 mei 2021, 19:22:03 »
Hoi Herman, als ik de sandwich opvul dan wordt het lastig om draden te trekken. Wat betreft geluid had ik beter kurk kunnen gebruiken als ondergrond voor de rails i.p.v. een laagje isolatie 'tempex'. Maar een doos van die platen had ik een keer bij de kringloop gekocht.
« Laatst bewerkt op: 06 mei 2021, 08:41:56 door AntonM »

AntonM

  • Online Online
  • Berichten: 281
  • Modelspoor is magisch
Re: De bouw van een modulebaan met Nederlands landschap.
« Reactie #341 Gepost op: 05 mei 2021, 09:48:07 »
Alle zes de modules aan elkaar geschakeld. Het sporenplan van het station heeft vijf sporen die langs perrons komen, vier opstelsporen en een locomotieven loods. De loods en opstelsporen kwamen in het ontwerp tot bijna aan de rand van de module. Daardoor is de overgang naar de volgende module echter te abrupt. ik denk dat ik de sporen iets inkort zodat er 10 cm ruimte is voor een bosschage als scheiding. De loods is al verplaatst en een derde spoor voor de loods heb ik laten vervallen. Het wordt anders te vol. Het station zelf komt op een aparte module van 1,2 bij 0,4 m die achter de station-modules wordt bevestigd. Daaronder wellicht een klein schaduw station.

Zicht vanaf de vuurtoren:



Vanaf de andere kant



Het sporenplan van het station




« Laatst bewerkt op: 05 mei 2021, 10:05:40 door AntonM »

NS264

  • Offline Offline
  • Berichten: 6799
  • Midland Industrie, NS IV.
    • Midland
Re: De bouw van een modulebaan met Nederlands landschap.
« Reactie #342 Gepost op: 05 mei 2021, 10:37:40 »
Hoi,

Anton, kwestie van schrappen wat je missen kan voor het evenwicht.
Heb je het nodig voor een rangeerbeweging of opstelling dan hou je het en zorg je dat je materieel erop past.
Anders schrappen.
Dan heb je op die plek bijvoorbeeld plaats voor een tankplaats of weegbrug.
Ik noem maar iets.

Gr Koen.
Klik op de wereldbol naar ouder topic. Bouw aan diverse projecten. Aansturing z21 voor H0 en N baan.
Mvg Koen. Betuwse oplossing:'kumt tied, kumt road'.
Johnny Cash Hey Hey Train.

MOVisser

  • Offline Offline
  • Berichten: 3151
    • Modelbouw in't algemeen.
Re: De bouw van een modulebaan met Nederlands landschap.
« Reactie #343 Gepost op: 05 mei 2021, 11:29:12 »
Bericht vervalt

Anton:  foto's ??

Ronald Visser

Edit
Toch wel geplaatst: bij mij kwamen ze pas na 5 minuten binnen?
Je kunt me vinden op diverse treinenbeurzen.
Houten ?????  sta ik er weer :)

AntonM

  • Online Online
  • Berichten: 281
  • Modelspoor is magisch
Re: De bouw van een modulebaan met Nederlands landschap.
« Reactie #344 Gepost op: 05 mei 2021, 11:46:39 »

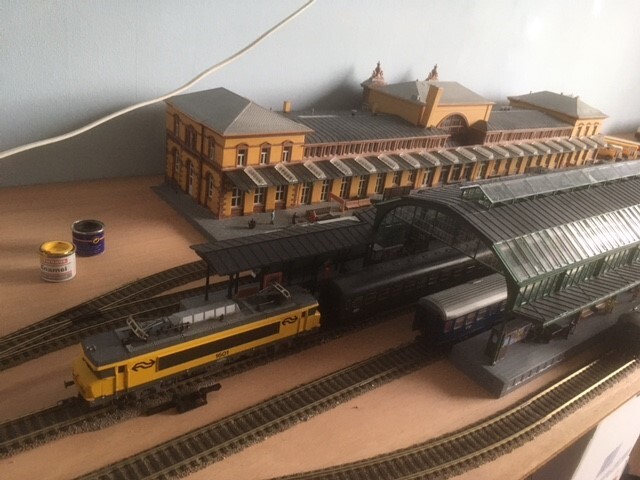

Dan toch nog twee extra plaatjes  ;) van een proefopstelling van het station met de vijf sporen langs perrons.
