Topic: Nieuw cilinderblok voor DJH/Modelloco NS 3900 (gelezen 48470 keer)
Rob Ellerman
Offline
Berichten: 4846
Modelspoor is emotie...
Re: Nieuw cilinderblok voor DJH/Modelloco NS 3900
«
Reactie #90 Gepost op:
30 juli 2020, 10:48:17 »
Hmmm, dit wordt steeds interessanter en leuker. Ik bedenk me dat ik ook nog een half afgebouwde 3900 heb liggen....
Rob
Gelogd
Op weg naar Culemborg.... in 1:87 (tp. 3)
Gerke
Mcn NSR
Offline
Berichten: 2276
NS 4503!
Re: Nieuw cilinderblok voor DJH/Modelloco NS 3900
«
Reactie #91 Gepost op:
30 juli 2020, 13:45:21 »
Je zult vast niet de enige zijn... Dit zal uiteindelijk een mooi cilinderblok gaan opleveren waarbij de rijdbaarheid ook behouden blijft tot redelijke proporties.
Gelogd
Met groet,
Ger.
meino
Online
Berichten: 2099
Re: Nieuw cilinderblok voor DJH/Modelloco NS 3900
«
Reactie #92 Gepost op:
30 juli 2020, 14:26:00 »
Ik volg dit draadje ook met interesse. Ik heb weliswaar een 6300 en 3900 rijdend en al jaren geleden gebouwd, maar soms kriebelt het wel om ze te demonteren en opnieuw te doen.
Groet Meino
Gelogd
A clean desk is a sign of an empty mind
Kranenberg
De CanBus komt naar Kranenberg
MOVisser
Offline
Berichten: 6169
Re: Nieuw cilinderblok voor DJH/Modelloco NS 3900
«
Reactie #93 Gepost op:
30 juli 2020, 20:05:07 »
3 stuks enveloppen op de post gedaan.
de blokjes (linker-zijde) hebben 1, 2 of 3 punten als herkenning.
Specifiek een testblokje (PLA) en gaat dus om :
passen ze
zitten de gaten op de juiste plaats.
Later gaan we de gaten op de maat maken zoals gewenst.
Dan weer een passing etc
en uiteindelijk een SLA object.
Ronald Visser
Gelogd
Je kunt me vinden op diverse treinenbeurzen. Houten 18 mei sta ik er weer. Ook met N-schaal.
Tomasso
Offline
Berichten: 5918
Re: Nieuw cilinderblok voor DJH/Modelloco NS 3900
«
Reactie #94 Gepost op:
30 juli 2020, 20:09:59 »
Het Neerlandsche volck wacht in spanning af...
Wensenlijst: Rhijnboog, BB, Zeppelin, de rest is bonus ;-)
Gelogd
Spoor 0 adept
Gerke
Mcn NSR
Offline
Berichten: 2276
NS 4503!
Re: Nieuw cilinderblok voor DJH/Modelloco NS 3900
«
Reactie #95 Gepost op:
30 juli 2020, 20:46:02 »
Ik lig onder de brievenbus...
Gelogd
Met groet,
Ger.
ingenium
TM
Offline
Berichten: 4238
Re: Nieuw cilinderblok voor DJH/Modelloco NS 3900
«
Reactie #96 Gepost op:
30 juli 2020, 20:59:59 »
Waarschijnlijk belandt het toch in de sloot...
Gelogd
Ben geitjes voeren en bloemetjes plukken, doei...
Gerke
Mcn NSR
Offline
Berichten: 2276
NS 4503!
Re: Nieuw cilinderblok voor DJH/Modelloco NS 3900
«
Reactie #97 Gepost op:
30 juli 2020, 21:20:51 »
The mailman is watching us....
Gelogd
Met groet,
Ger.
MOVisser
Offline
Berichten: 6169
Re: Nieuw cilinderblok voor DJH/Modelloco NS 3900
«
Reactie #98 Gepost op:
30 juli 2020, 21:24:03 »
Het is maar net of ik me aan mijn woord gehouden heb....
Daar kan het al vout gaan.
Ronald Visser
Gelogd
Je kunt me vinden op diverse treinenbeurzen. Houten 18 mei sta ik er weer. Ook met N-schaal.
St00mboy
Offline
Berichten: 12016
Re: Nieuw cilinderblok voor DJH/Modelloco NS 3900
«
Reactie #99 Gepost op:
30 juli 2020, 22:28:31 »
Mooi werk, Ronald!
Leen.
Gelogd
Voor INDEX LITTER BIN (t/m 2012 - pag. 192) HIER klikken
Tomasso
Offline
Berichten: 5918
Re: Nieuw cilinderblok voor DJH/Modelloco NS 3900
«
Reactie #100 Gepost op:
31 juli 2020, 09:59:42 »
Wensenlijst: Rhijnboog, BB, Zeppelin, de rest is bonus ;-)
Gelogd
Spoor 0 adept
Gerke
Mcn NSR
Offline
Berichten: 2276
NS 4503!
Re: Nieuw cilinderblok voor DJH/Modelloco NS 3900
«
Reactie #101 Gepost op:
31 juli 2020, 12:39:44 »
Binnen!
Gelogd
Met groet,
Ger.
ingenium
TM
Offline
Berichten: 4238
Re: Nieuw cilinderblok voor DJH/Modelloco NS 3900
«
Reactie #102 Gepost op:
31 juli 2020, 14:40:38 »
Mazzelaar!
Gelogd
Ben geitjes voeren en bloemetjes plukken, doei...
Gerke
Mcn NSR
Offline
Berichten: 2276
NS 4503!
Re: Nieuw cilinderblok voor DJH/Modelloco NS 3900
«
Reactie #103 Gepost op:
31 juli 2020, 14:44:42 »
Tussen je poten door geglipt...
Gelogd
Met groet,
Ger.
Gerke
Mcn NSR
Offline
Berichten: 2276
NS 4503!
Re: Nieuw cilinderblok voor DJH/Modelloco NS 3900
«
Reactie #104 Gepost op:
31 juli 2020, 15:10:32 »
Goed,
Cilinder met puntje "1".
Mijn 2x1 leibanen passen niet zonder veel vijlwerk. Volgens mij was dat nu nog niet de bedoeling en gaat het om de passing op de chassisplaat.

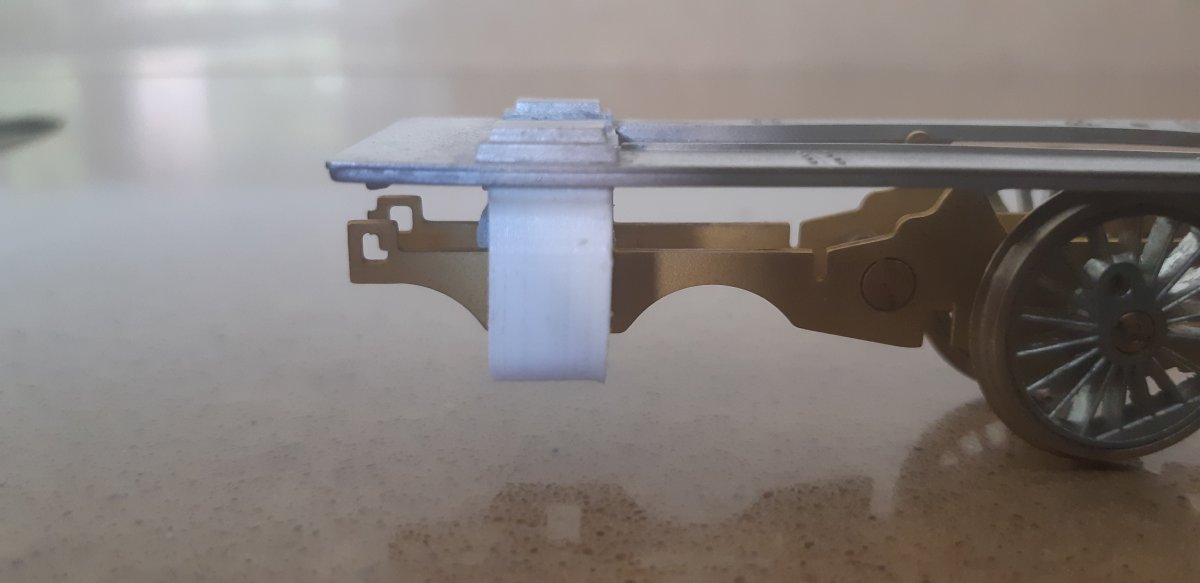

Met minimaal vijlwerk aan de blok achter zit de cilinder als volgt:
Ik heb hier als extra referentie een leibaan en kruiskop van GM&S met wat posterbuddy erin gestoken. Zonder verder aanpassen.
Onderzijde:
Geen idee of dit helemaal conform voorbeeld is, kan me voorstellen dat de cilinders tot aan de onderzijde frameplaat doorliepen. In model zie je hier niks van.
Frontaal:
Onder een hoekje:
met voetplaat er LOS op en zonder leibanen:
en onder een andere hoek:
Denk dat dit een aardig beeld geeft van de passing. Meer is op dit moment bij mij niet te testen. Ik heb de aslagers er nog niet inzitten, dus nog geen goed uitgangspunt wat dat betreft. Tom kan dit wel nakijken. Ik ga sowieso de lagers erin zetten, zal dit dit weekend proberen te doen.
De Leibanen set van GM&S past in het blok. Weet dus alleen nog niet of dit verder naar de wielen toe ook goed passend is. (drijfstang en koppelstang afstand en of de leibanen lang genoeg zijn om de kruiskop de hele wielomwenteling heen en weer te laten schuiven.
Met minimaal vijlen past de nog prima. Met iets meer vijlen is een mooie tolerantie te maken om wat net het blok te kunnen schuiven.
Allicht loop ik nog wat voor de muziek uit: De bolling aan de buitenzijde zou wat mij betreft nog íets meer aangezet mogen worden.
Maar voor een eerste proef: dik tevreden!
Dit belooft wat.
Mochten er aan de hand van de foto's vragen zijn: laat even weten, Ronald. Ik ga ook met blok 2 en 3 aan de gang. Zodra er daarover meer te vertellen valt post ik het hier weer.
@ Tom: jij mag de rest ff nalopen.
Tot zover!
