Topic: Condensator werkt niet (gelezen 12015 keer)
knar46
Offline
Berichten: 785
Re: condensator werkt niet
«
Reactie #15 Gepost op:
18 November 2019, 17:00:01 »
Klaas, ik heb wat foto's gemaakt.

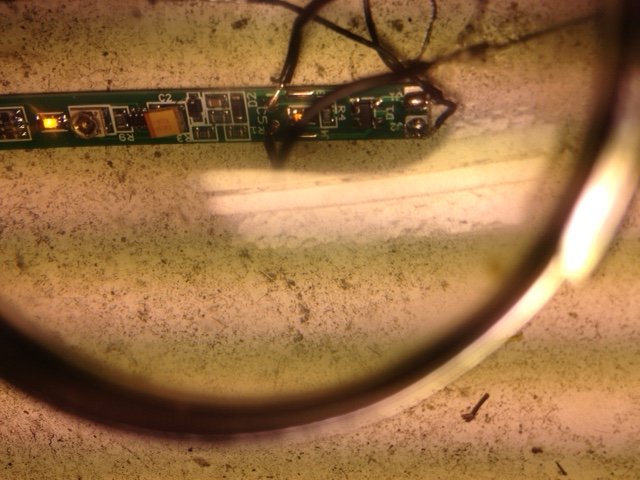

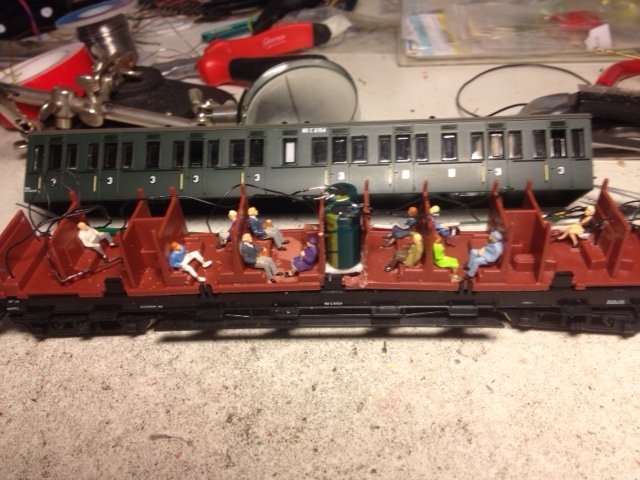

Op de eerste foto is duidelijk te zien waar de plus (langde draad) en de min van de condensator moeten worden aangesloten (twee rondjes op de strip). Op de tweede foto zie je dat ik een tweede condensator heb gesoldeerd maar het resultaat is hetzelfde: als ik de transformator uit draai zijn de ledjes direct uit. Op de derde foto is de soldering te zien.
Ik ben benieuwd. Kan het zijn - zo heb ik ergens gelezen- dat de wat oudere ledstrips de condensator snel "leeg trekken".
Mvrgr
Theo
Gelogd
Klaas Zondervan
Offline
Berichten: 26601
Re: Condensator werkt niet
«
Reactie #16 Gepost op:
18 November 2019, 19:10:06 »
De foto's zijn niet echt haarscherp. Weet je zeker dat de elco goed om zit? Niet te veel kijken naar lange draad en korte draad. Je kunt beter afgaan op de grijze streep met de mintekens er in.
Gelogd
Projecten:
Dubbelom
Halte Assel
Geluk, dat is vooraan staan als de overweg gesloten is.
Remunj
Offline
Berichten: 8105
Re: Condensator werkt niet
«
Reactie #17 Gepost op:
18 November 2019, 21:50:24 »
Ondanks dat de foto's niet al te scherp zijn en kijkend naar de tweede foto lijkt het er sterk op dat je de - van de elco op de plus van de led strip hebt aangesloten en omgekeerd voor de + van de elco.
Sluit het eerst eens goed aan. Waarschijnlijk werkt het dan een stuk beter
De - staat overduidelijk op de elco aangegeven. Die moet echt aan de - op de ledstrip.
Gelogd
Gr.
Eric
knar46
Offline
Berichten: 785
Re: Condensator werkt niet
«
Reactie #18 Gepost op:
18 November 2019, 23:10:34 »
Eric,
op de eerste foto is duidelijk te zien waar de + voor de extra condensator zit en op de condensator zelf is met pijlen de - van de condensator aangegeven (korte draad). Met de aansluiting zit het wel goed.
Klaas
Ik ben verder gaan experimenteren. In de wagon zit een ledstrip met gele ledjes. Ik heb er een met warmwitte ledjes genomen en aan één kant een condensator bevestigd. De transformator een tijdje aangezet en abrupt uitgezet
De ledjes aan de kant met geen condensator gingen gelijk uit, de andere ledjes na twee seconden.
Kan de conclusie zijn dat de condensator niet sterk genoeg is voor de ledstrip met gele ledjes?
Groet
Theo
Gelogd
72sonett
Team encyclopedie
Offline
Berichten: 2083
Re: Condensator werkt niet
«
Reactie #19 Gepost op:
18 November 2019, 23:14:08 »
De ontlaadtijd hangt af van de stroom door de leds. Neem eens een condensator van 1000 uF (of 2 van 470 uF).
«
Laatst bewerkt op: 19 November 2019, 10:02:24 door 72sonett
»
Gelogd
El Carrilet
"te dom om te poepen"
MH
Klaas Zondervan
Offline
Berichten: 26601
Re: Condensator werkt niet
«
Reactie #20 Gepost op:
18 November 2019, 23:26:05 »
Het kan zijn dat de gele leds meer stroom vragen dan de witte. Hangt er ook van af hoe ze geschakeld zijn en wat voor weerstand er voor zit. Twee seconden lijkt me lang genoeg voor het overbruggen van een onderbreking door een vuiltje op de rails.
De ultieme test is gewoon gaan rijden met die wagen en kijken hoe het licht zich gedraagt.
Gelogd
Projecten:
Dubbelom
Halte Assel
Geluk, dat is vooraan staan als de overweg gesloten is.
henk
Online
Berichten: 22470
Re: Condensator werkt niet
«
Reactie #21 Gepost op:
19 November 2019, 05:42:57 »
Ja, heb je al een rijtest uitgevoerd? Als dat niet lekker gaat, dan misschien stroomafname op alle wielen. Die elco’s kunnen kleine onderbrekingen opvangen, maar ze kunnen geen matige stroomafname compenseren.
Gelogd
Het is heel Nederlands om iets heel Nederlands te vinden.
zuylen
Offline
Berichten: 4517
Re: Condensator werkt niet
«
Reactie #22 Gepost op:
19 November 2019, 10:10:55 »
Tja, het is raar dat het zo niet werkt. Je zou kunnen proberen de condensator te vergroten d.m.v. een andere waarde te plaatsen. En dan nog eens kijken of het beter werkt.
«
Laatst bewerkt op: 19 November 2019, 11:03:46 door zuylen
»
Gelogd
zuylen is helaas in januari 2025 overleden
knar46
Offline
Berichten: 785
Re: Condensator werkt niet
«
Reactie #23 Gepost op:
19 November 2019, 16:40:23 »
Op advies van 72sonett
heb ik twee condensators parallel (de encyclopedie is een nuttig naslagwerk) geschakeld en aan de ledstrip met warm-witte ledjes gehangen en dat effect was duidelijk merkbaar (vergeleken met 1x 470uF).
Daarna heb ik aan de ledstrip met gele ledjes 2x 940uF gehangen en de ledjes gingen nu niet direct uit na het abrupt uitzetten van de trafo maar het effect is duidelijk minder dan bij witte ledjes.
Conclusie: het effect van een condensator bij kant en klare ledstrips verschilt. De wijsheid van Klaas die een verklaring geeft voor het mogelijke verschil in ledstrips kan uitkomst bieden.
Dank allen voor de reacties.
Theo
Gelogd
bellejt
Offline
Berichten: 2215
Re: Condensator werkt niet
«
Reactie #24 Gepost op:
19 November 2019, 17:01:23 »
als je grote waarden wil neem gewoon SMD condensatoren.Ik gebruik die ook en bestel ze bij onze vriend ali.Veel goedkoper en grotere waarden mogelijk omdat ze kleiner zijn.
PS: bestel trouwens al mijn electronika onderdelen daar.Amper 49 cent voor 100 weerstanden. Heb hier een collectie onderdelen in 5 dozen die amper 40 euro heeft gekost en waar ik hier 170 euro zou voor betalen.Kwa kwaliteit is er geen verschil hoor want zijn dezelfde als in de winkel hier.
Gelogd
Greetings,salutations,groetjes,
knar46
Offline
Berichten: 785
Re: Condensator werkt niet
«
Reactie #25 Gepost op:
22 November 2019, 19:22:31 »
Het bleek toch wel moeilijk 4 condensators van 470uF in een Piko wagon te plaatsen en heb er nu 2 van 1000uF in geplaatst.
Deze wagon heeft 6! toiletten maar alleen de middelste 2 hebben geblindeerde ramen. De aanwezige toiletpotten heb ik gesloopt.
In onderstaand filmpje is het verschil in condensators te zien.
Gele ledjes in de wagon met 2x 1000uF.
Daaronder een ledstrip met witte ledjes met links 1000uF en rechts 470uF.
https://www.youtube.com/watch?v=HDkFpGqFScU
«
Laatst bewerkt op: 22 November 2019, 19:25:10 door knar46
»
Gelogd
Te 2/2
Offline
Berichten: 1004
Metrop-Märklin
Re: Condensator werkt niet
«
Reactie #26 Gepost op:
28 November 2019, 20:42:41 »
Mooi dat het nu werkt !
Citaat van: knar46 op 22 November 2019, 19:22:31
De aanwezige toiletpotten heb ik gesloopt.
Je lijkt NS wel ...
Gelogd
Jan Willem
analoog hybride DC baan (2-rail+3-rail),
CH, peco, piko, roco, k-rail
