Topic: NS 5500 / HSM 700 spoor 0 / 1 (gelezen 236339 keer)
FritsT
Offline
Berichten: 9557
Re: NS 5500 / HSM 700 spoor 0 / 1
«
Reactie #270 Gepost op:
01 januari 2019, 16:03:36 »
Aandrijving ben ik nog niet aan toe.
Je kan uitstekend voor maatwerk terecht bij ABC-gears.
http://www.abcgears.co.uk/html/_0__gauge_gearboxes.html
Gelogd
FritsT
Offline
Berichten: 9557
Re: NS 5500 / HSM 700 spoor 0 / 1
«
Reactie #271 Gepost op:
01 januari 2019, 17:02:17 »
Nog meer verschillen bij:
-handgrepen
-vorm traptrede (platte plaat / randjes )
-luchtpomp
Zie verderop in dit draadje. . Dit is niet de 5502, maar 5802. Bericht is dus (achteraf gezien) niet juist.
waterkist voorzijde (1)
by
Nulpunt0
, on Flickr
waterkist voorzijde (2)
by
Nulpunt0
, on Flickr
Mijn model met een Spoor-0 opstaptrede. Dit gietdeel heeft precies de maat en vorm die ik wilde.
IMG_8182
by
Nulpunt0
, on Flickr
«
Laatst bewerkt op: 01 januari 2019, 22:41:01 door FritsT
»
Gelogd
moonlicht
Offline
Berichten: 502
Re: NS 5500 / HSM 700 spoor 0 / 1
«
Reactie #272 Gepost op:
01 januari 2019, 19:38:08 »
lijkt dat die waterkist verschillend in hoogte zijn?
die 5555 komt hoger dan die 5502
Cor
Gelogd
JaJo
Offline
Berichten: 11147
Spoor-0 & Spoor-1
Re: NS 5500 / HSM 700 spoor 0 / 1
«
Reactie #273 Gepost op:
01 januari 2019, 19:58:54 »
Citaat
Aandrijving ben ik nog niet aan toe.
Nee, ik ook nog lang niet maar er moet wel ruimte gemaakt worden voor een motor. Stuk uit de ketel zagen zal het wel worden.....
Bedankt voor de link in elk geval Frits.
Groet Jaap
Gelogd
Groet Jaap
Duits/NL, Spoor-0 en Spoor-1.Tijdperk II en III.
http://www.modeltreinbaan.nl
FritsT
Offline
Berichten: 9557
Re: NS 5500 / HSM 700 spoor 0 / 1
«
Reactie #274 Gepost op:
01 januari 2019, 20:01:22 »
Dat storende tochtgat aan de voorkant moest ook maar dicht..
Staf 2x4: ovaal gevijld, lengte 3 mm, gaten 0,8 mm.
Strip 0,5x1,5
IMG_8186
by
Nulpunt0
, on Flickr
Droog oefenen op de machineklem om afstanden te bepalen.
IMG_8189
by
Nulpunt0
, on Flickr
en dan eigenlijk vrij gemakkelijk zit de rookkastdeur er op.
IMG_8195
by
Nulpunt0
, on Flickr
En daar is dan de vlampijpplaat.
Inwendige schoorsteen moet er nog voorkomen. (heb ik even geen haast mee)
IMG_8200
by
Nulpunt0
, on Flickr
Gelogd
FritsT
Offline
Berichten: 9557
Re: NS 5500 / HSM 700 spoor 0 / 1
«
Reactie #275 Gepost op:
01 januari 2019, 21:25:49 »
@Cor,
jij ziet meer dan ik en nu ik de foto's verder bekijk...oeps. Het is niet de 5502, maar 5802. Dikke fout van mij. Bewuste foto is nu ook uit de serie gehaald en op de goede plaats opgeborgen.
Gelukkig had ik wel de goede keuze voor het model gemaakt.
Gelogd
1795
Offline
Berichten: 1478
Re: NS 5500 / HSM 700 spoor 0 / 1
«
Reactie #276 Gepost op:
01 januari 2019, 22:16:20 »
Slaters zou een passende aandrijving hebben, maar ook ik heb daar nog niet echt naar gekeken. Ik heb de vuurkist erin gemaakt, ik hoop, en denk ook wel, dat daar de aandrijving vrijwel onzichtbaar in past.

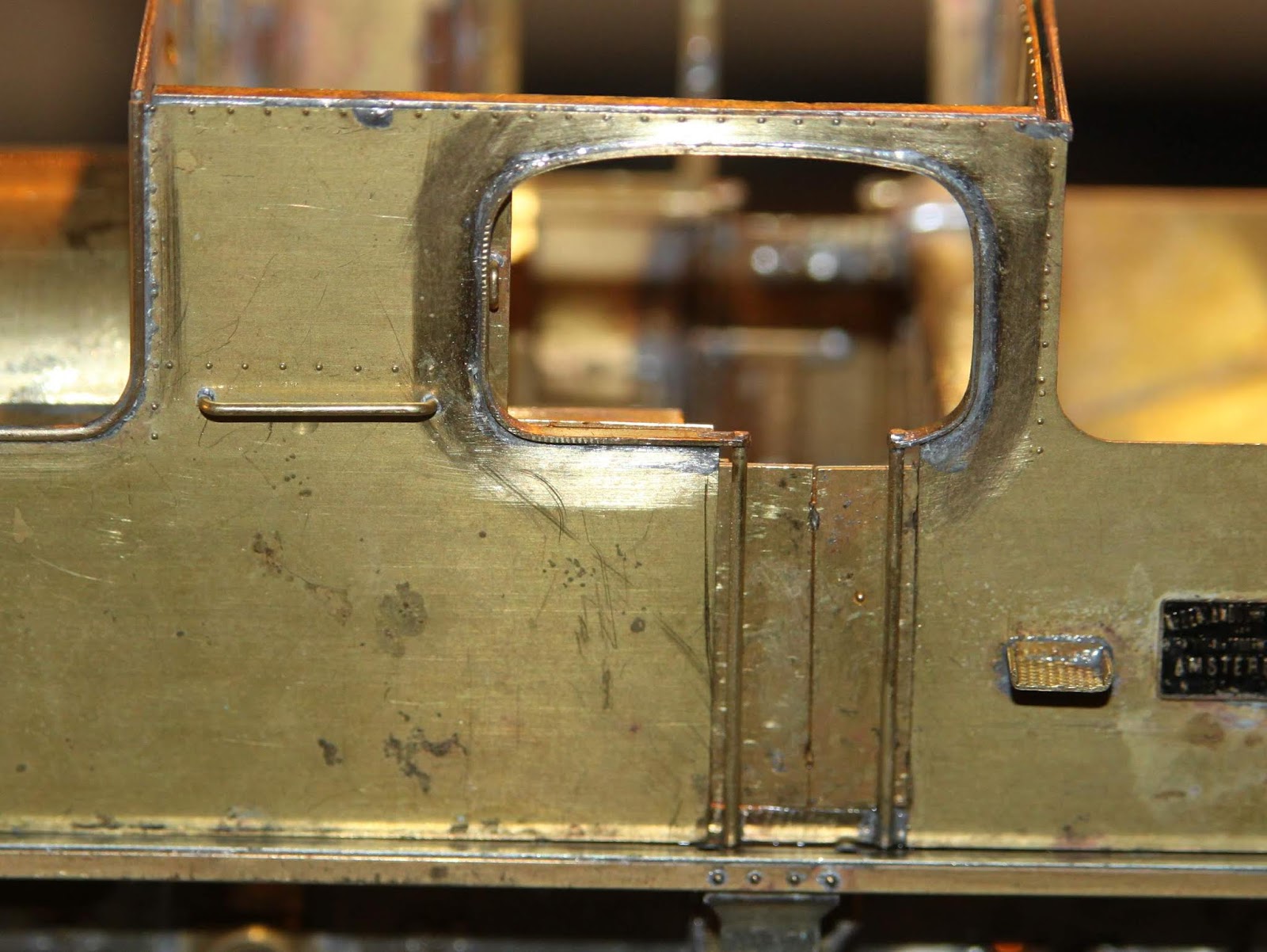

Ik zelf ben verder gegaan met de deuren in het machinisten huis......
de deurtjes. Je hoeft ze niet beweegbaar te maken, maar dat moest ik wel proberen.
Het is mogelijk, met wat kunst en vliegwerk, maar vooral zuinig solderen.....
En met deurklink/grendel.
Ook de ramen zijn beweegbaar. Door een U profiel (1x1), en erachter opvullen met een 2x1 profiel.
Gelogd
Spoor 0 is ook mooi.....Raamsdonk
http://1795spoor0.blogspot.com/
FritsT
Offline
Berichten: 9557
Re: NS 5500 / HSM 700 spoor 0 / 1
«
Reactie #277 Gepost op:
02 januari 2019, 00:54:28 »
Vanavond wat kleine werkjes en Darts kijken tegelijk.
Deurvergrendeling in twee lagen (voor de stevigheid).
Ik mis nog een handwiel met 5 spaken als gietdeel om het af te kunnen maken, maar de vergrendeling wordt functioneel.
IMG_8202
by
Nulpunt0
, on Flickr
Dan maar verder met het dakluik.
geleiders: U-profiel 1,5x1,5.
IMG_8203
by
Nulpunt0
, on Flickr
IMG_8204
by
Nulpunt0
, on Flickr
IMG_8205
by
Nulpunt0
, on Flickr
Gelogd
FritsT
Offline
Berichten: 9557
Re: NS 5500 / HSM 700 spoor 0 / 1
«
Reactie #278 Gepost op:
02 januari 2019, 14:34:15 »
Weer een leuk werkje, de vulopeningen met deksels.
In mijn voorraad had ik nog de opstaande randen als gietdeel. Bedoeld voor een tender in Schaal-0, maar ze passen hier ook prima. Helaas geen deksels, dus die moest ik zelf maken. Vanzelfsprekend scharnierend.
Dekseltje dicht,
IMG_8207
by
Nulpunt0
, on Flickr
Dekseltje open,
Tja, het water kan zo niet in de waterkist lopen.
IMG_8208
by
Nulpunt0
, on Flickr
Ik heb het stukje plaatwerk weg gefreesd en een zeefplaat aangebracht.
IMG_8210
by
Nulpunt0
, on Flickr
Gelogd
Besselspoor
Online
Berichten: 4979
Team Mitropa - OHMB
Re: NS 5500 / HSM 700 spoor 0 / 1
«
Reactie #279 Gepost op:
02 januari 2019, 14:40:56 »
Overdrijven is ook een vak. Wel een heel mooi vak, trouwens
Dat wordt echt een begerenswaardige machine.
Gelogd
RETROBAHN A.G.
FritsT
Offline
Berichten: 9557
Re: NS 5500 / HSM 700 spoor 0 / 1
«
Reactie #280 Gepost op:
02 januari 2019, 15:39:30 »
Nou niet alleen deze, maar alle andere modellen (in ieder geval meer dan 10) die door andere modelbouwers gemaakt gaan worden, worden dat ook. En dat zijn voornamelijk Schaal-0 modellen. In Schaal 1 worden het er vooralsnog drie. Detaillering kan in beide schalen identiek worden.
Begerenswaardig........Al eerder gemeld, we hebben de etsplaten niet meer op voorraad, maar bestellen kan altijd.
Gelogd
Carel Ruysink
Offline
Berichten: 1060
Re: NS 5500 / HSM 700 spoor 0 / 1
«
Reactie #281 Gepost op:
02 januari 2019, 16:15:11 »
Het zou bijna zonde zijn om er GEEN Live Steam van te maken!
Wat een prachtige prestatie dit.
Carel
Gelogd
Als je bang bent voor de dood dan heb je geen leven
Dave.......
Offline
Berichten: 3844
Re: NS 5500 / HSM 700 spoor 0 / 1
«
Reactie #282 Gepost op:
02 januari 2019, 17:15:33 »
Supermooi!
Gelogd
Met hartelijke groet.
Dave
Rheinburg tijdperk V/VI
FritsT
Offline
Berichten: 9557
Re: NS 5500 / HSM 700 spoor 0 / 1
«
Reactie #283 Gepost op:
02 januari 2019, 23:26:28 »
De bak met onderdelen raakt snel leeg. Wat er nog in zat is de treeplank achter op de verhoogde kolenbak. Bij 1:1 zitten de steunen onder en naar boven gericht. Waarom is mij een raadsel. Ik heb ze naar onderen aangebracht. Niet omdat ik dat logischer vond, maar een concessie aan de modelbouw. Er zitten namelijk geen schuine verstevigingssteunen op en ik weet wat er dan ooit een keer gebeurd...Murphy. Versterken met dik 6x6 L-profiel en dat uit het zicht wegwerken...naar onderen dus.
IMG_8211
by
Nulpunt0
, on Flickr
Verder gegaan met het dak. Regengoten, dwarsverbindingen en de fluit.
Regengoten aan de zijkant: L-profiel 1,5 x 1,5. De strips zitten op de etsplaat.
IMG_8213
by
Nulpunt0
, on Flickr
IMG_8214
by
Nulpunt0
, on Flickr
Het kleine dakluik heb ik ook nog aangepast. Waterkering aangebracht.
IMG_8215
by
Nulpunt0
, on Flickr
Aan de onderzijde heb ik een moertje gesoldeerd. Daarin kan een M2 boutje als aanslag. Heel eenvoudig te verwijderen en dat is handig bij het spuiten.
IMG_8216
by
Nulpunt0
, on Flickr
18440
Gelogd
JaJo
Offline
Berichten: 11147
Spoor-0 & Spoor-1
Re: NS 5500 / HSM 700 spoor 0 / 1
«
Reactie #284 Gepost op:
03 januari 2019, 09:27:01 »

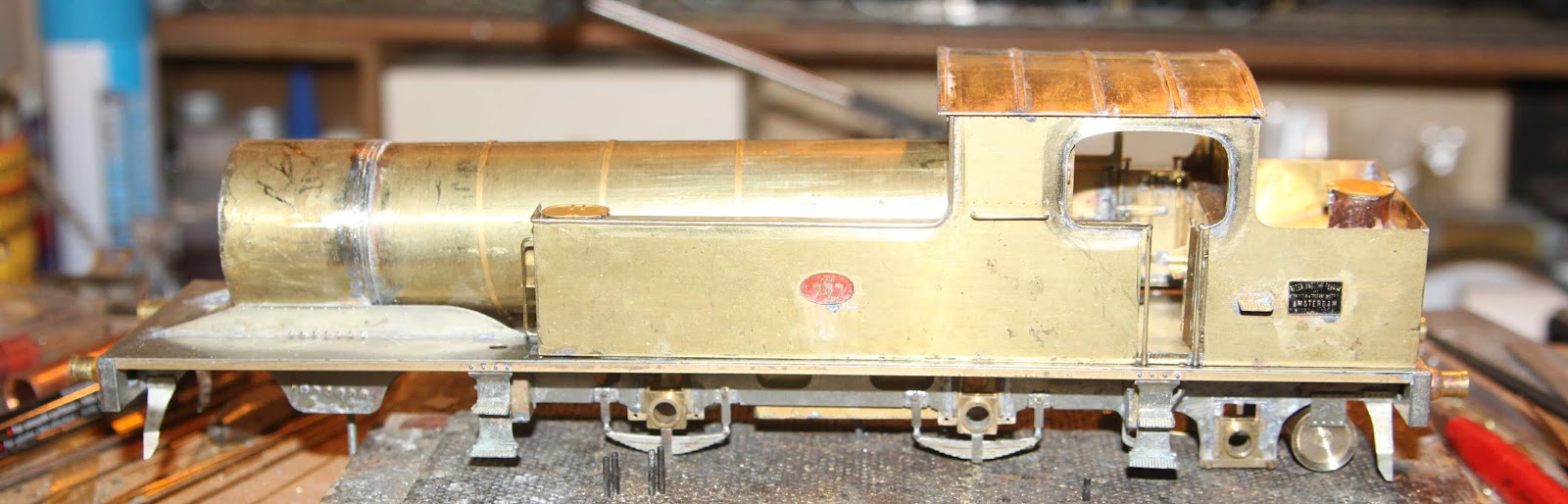

Hier gaat iets heel erg mis......
Ketel te kort of chassis te lang....
Gelogd
Groet Jaap
Duits/NL, Spoor-0 en Spoor-1.Tijdperk II en III.
http://www.modeltreinbaan.nl
Print
Pagina's:
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
Vorige
-
Volgende
-
1
...
17
18
[
19
]
20
21
...
97
Omhoog
« vorige
volgende »
Je bent hier:
BeneluxSpoor.net forum
|
Wat zijn we aan het bouwen?
|
Materieel
|
NS 5500 / HSM 700 spoor 0 / 1
