Auteur Topic: De terugkeer van het Eiland Waan  (gelezen 13438 keer)

Huup

  • Offline Offline
  • Berichten: 7486
Re: De terugkeer van het Eiland Waan
« Reactie #60 Gepost op: 11 januari 2023, 10:42:25 »
Rob, kun je wat detailfotoos maken van de pantograaf? Ik denk allerlei in elkaar gestoken buisjes, staakjes en scharnieren te zien, en wil dat graag bestuderen 😉
Hemelen Haven,
Zee. Land.
May your coffee kick in before reality does.

RobK

  • Offline Offline
  • Berichten: 339
    • Blog: Eiland Waan (el. tram in 0)
Re: De terugkeer van het Eiland Waan
« Reactie #61 Gepost op: 11 januari 2023, 21:40:51 »
@Huup, je vroeg om detailfoto's van de (bouw van de) Stemmann-pantograaf. Hier is een poging. Voor de volledigheid vertel ik er nog wat omheen.

Dit type beugel was vanaf de jaren 1950 wijdverbreid in Westduitsland; een sterk gelijkend type, maar zonder het 'parallelogrammetje' in het zwikstuk, sierde trams in het Oostblok. Na 1960 kregen deze beugels een opvolger, nagenoeg hetzelfde maar met een vast, dubbel sleepstuk in plaats van het kenmerkende zwabberende bovenstukje. In Nederland zat hij o.a. op de PCC's van de HTM (zoek op de HOVM-site naar de 1101 en de 1210).

Eerst maar de soldeermallen en de geëtste scharnierplaatjes. Het staafmateriaal is 1mm⌀ rond; doorgaans gebruik je messing, maar ik had toevallig de beschikking over een heleboel gehard metalen staaf, afkomstig uit een afgedankte opvouwbare paraplu. Het ijzerachtige materiaal is recht, laat zich op maat snijden met de slijpschijf en is goed te solderen met behulp van 15%-fosforzuur-soldeerwater.

Aan de uiteinden van de "schaardelen" - een pantograaf heeft een bovenschaar en een onderschaar - soldeer ik een plaatje met een gat van 1mm⌀ erin, met zilversoldeer. Alleen de onderste vier hebben een gat van 2mm⌀, maar dat komt straks wel.
Het solderen met behulp van een mal zorgt ervoor dat de vier bovenste staven even lang zijn, en de kortere vier onderste ook.
Een tweede mal is behulpzaam bij het in elkaar solderen van de scharen. Er moet ook nog een diagonaal tussen.


Stemmann-panto 1:45 by Rob Kievit, on Flickr

Je ziet op de foto ook het etsplaatje met de genoemde scharnierplaatjes; ook het frame komt daarvandaan. Ik heb het getekend en er ooit twee laten etsen bij Jürgen Moog, maar ik geloof dat hij dat niet meer doet.

In deze totaalfoto zie je hoe de scharnierpunten in elkaar zitten. De twee plaatjes liggen op elkaar, een messing kopspijkertje erdoorheen, kort stukje buis daarover schuiven, draaipunt oliën (zodat het soldeer er niet in wil) en dan het buisje voorzichtig vastsolderen aan de spijker. Snel, met lagesmeltpuntsoldeer (220°), zodat de scharnierplaatjes niet te heet worden. Is het gewricht nog beweeglijk? Mooi zo, dan de rest van de spijker afknippen (pas op je ogen).

Verder zie je de assen in het frame, 2mm⌀, waar de vier staven van de onderschaar aan vastzitten.


Stemmann-panto 1:45 by Rob Kievit, on Flickr

De "koolstofschoen" die langs de bovenleiding glijdt, is van 1,5mm dik koperdraad, de kern van een stuk installatiedraad. Roodkoper heeft, en houdt, een lage doorgangsweerstand aan de oppervlakte, dus is erg geschikt voor dit doel. Het slurpt wel veel hitte op bij het solderen.

Ook is te zien dat twee vertikale delen van het zwikbeugeltje doorlopen naar beneden, waar ze aangrijpingspunten vormen voor de veren die het beugeltje rechtop houden.


Stemmann-panto 1:45 by Rob Kievit, on Flickr

Dit lijkt een scheve geschiedenis, maar dat komt doordat het oog wordt misleid door de diagonalen in de bovenschaar en de onscherpe rijdraadwirwar op de voorgrond.
Hier zijn de twee 2mm-assen duidelijk te zien. Er zitten binnen het frame busjes op gesoldeerd zodat de assen niet zijdelings kunnen verschuiven. Ook zie je nog twee veerarmen op de assen zitten, waar een trekveer tussen kan als je een grotere aandrukkracht wilt. Hoef ik niet, de veertjes van de zwikbeugel zijn al voldoende voor een goed contact.


Stemmann-panto 1:45 by Rob Kievit, on Flickr

Het parallelogrammetje in het midden van de zwikbeugel is niet functioneel, wel beeldbepalend.

Het zou te ver voeren om het werkend te krijgen: in het echt heeft ieder hoekpunt van dat parallelogram een scharnier. Het korte onder- en bovenstuk zitten horizontaal vast, en zorgen ervoor dat het bovenvlak van het sleepstuk, dat om zijn lengteas kan draaien, horizontaal blijft, ook wanneer het zwikbeugeltje in de rijrichting naar achter wordt getrokken door de wrijving tegen de rijdraad. Bent u daar nog?


Stemmann-panto 1:45 by Rob Kievit, on Flickr

Om te zorgen dat de beugel symmetrisch omhoog en omlaag gaat, en niet voor- of achterover klapt, heeft-ie een compensatiestang ("rechtgeleiding"), die je hier ziet uitsteken achter het frame.

Op de twee dikke assen zitten korte moment-armpjes. Eentje wijst haaks naar boven, t.o.v. de schaarstaaf, en de ander naar beneden, niet haaks maar 45° (of 135°, daar wil ik vanaf wezen). Omdat ze in tegengestelde richting wijzen, bewegen ze ook tegengesteld als de beugel omhoog gaat. De compensatiestang houdt de afstand tussen de uiteinden van de moment-armen constant, waardoor beide delen tegelijk omhoog of omlaag gaan. Mooi hè!

(Het boutje dat je ziet is M2, om een idee van de afmetingen te krijgen.)


Stemmann-panto 1:45 by Rob Kievit, on Flickr

Essentieel is wel even dat de lengte van de compensatiestang precies goed is. Daar is een trucje voor: het zijn twee helften. Ik prik de beugel, liggend op z'n zij, netjes symmetrisch, vast op een zacht plankje. Over de twee helften van de compensatiestang komt een stukje microbuis en dat soldeer ik vast. Bingo.


Stemmann-panto 1:45 by Rob Kievit, on Flickr

Natuurlijk heb ik dit niet allemaal zelf bedacht; ik bouw voort op de ideeën van J.F.Smit, die in zijn De geschiedenis van de Blauwe Tram (Kluwer 1978, ISBN 90 201 1071 3, niet meer in druk) op p. 14 in een tekening zijn samengevat. Dat betreft weliswaar een ander type beugel, maar de principes zijn hetzelfde.


Schaarstroomafnemer by J.F. Smit ©Kluwer 1978, on Flickr




« Laatst bewerkt op: 11 januari 2023, 21:52:49 door RobK »

hrp

  • Offline Offline
  • Berichten: 4226
Re: De terugkeer van het Eiland Waan
« Reactie #62 Gepost op: 11 januari 2023, 22:19:45 »
Me dunkt een zeer geslaagde "poging".
Wouw!
Inderdaad pas op voor de ogen bij het afknijpen van spijkerpunten, maar ook bij het 15%-ige fosforzuur.
Veiligheidsbril is bij dit werk geen overbodige luxe.

Het boek over de NZH is sowieso een aanrader.
Voor wie er nog een exemplaar wil bemachtigen op de zwarte markt: veel tekeningen van materieel, emplacementen, gebouwen, etc..
Ook een beschrijving van hoe een modeltram te bouwen. Anno 1978 natuurlijk...

Groet,
Ronald

Ik zie dat het boek via internet nog wel verkrijgbaar zou zijn.
« Laatst bewerkt op: 11 januari 2023, 22:41:36 door hrp »
Groet,
      Ronald

Huup

  • Offline Offline
  • Berichten: 7486
Re: De terugkeer van het Eiland Waan
« Reactie #63 Gepost op: 12 januari 2023, 20:51:19 »
Rob, bedankt voor de uitgebreide uitleg. Het is knap ingewikkeld het ding goed scharend en stabiel te krijgen, weet ik uit de ervaring van de bouw van een trambeugel in h0, lang geleden. Ik ben onder de indruk!
Mocht ik dat trammeke overigens bij de huidige zolderopruiming tegenkomen, plaats ik een foto in Heen, En en Weer: de tram.
Hemelen Haven,
Zee. Land.
May your coffee kick in before reality does.

RobK

  • Offline Offline
  • Berichten: 339
    • Blog: Eiland Waan (el. tram in 0)
Re: De terugkeer van het Eiland Waan
« Reactie #64 Gepost op: 16 januari 2023, 17:10:15 »
Intussen gaat het dagelijks leven op het Eiland Waan gewoon verder. Eindelijk heeft Jane de gasten op het terras hun drankjes geserveerd. Ze hebben er erg lang op moeten wachten...


Eiland Waan by Rob Kievit, on Flickr

Na de laatste proefrit wordt de nieuwe eloc, "Krokodil" H53, onderworpen aan een inspectie. Daarna gaat hij naar de schilderswerkplaats.


Eiland Waan by Rob Kievit, on Flickr

Nu de H53 wordt geschilderd, is "Dwerg" A1052 achter uit de remise gehaald om bij te springen. De korte goederentram, bestaande uit een enkele lege ketelwagen, is een makkie voor deze veteraan.


Eiland Waan by Rob Kievit, on Flickr








BartvD

  • Offline Offline
  • Berichten: 1782
  • Relax, it is only a hobby.
Re: De terugkeer van het Eiland Waan
« Reactie #65 Gepost op: 16 januari 2023, 17:13:25 »
 (y)
Bart
Groeten uit Zeeuws Vlaanderen

www.flickr.com/photos/bvdoorn

De Fabriek een avontuur in spoor 0; https://forum.beneluxspoor.net/index.php?topic=90042.0

Bij voorkeur in Schaal 0.

RobK

  • Offline Offline
  • Berichten: 339
    • Blog: Eiland Waan (el. tram in 0)
Re: De terugkeer van het Eiland Waan
« Reactie #66 Gepost op: 15 augustus 2023, 15:43:36 »
In 2023 vierde de Manx Electric Railway z'n 130-jarig bestaan, onder andere met een tramoptocht op 29 juli. Lee Andrew Davies maakte er een videoverslag van. Vanaf het Eiland Waan bracht de elektrische tram met een eigen tramoptocht een eerbetoon aan de jarige MER.

Dit was de echte optocht. De trams komen voorbij in nummervolgorde, oftewel van oud naar "nieuw":

<a href="https://www.youtube.com/v/pBDHE3MS9g0" target="_blank" class="new_win">https://www.youtube.com/v/pBDHE3MS9g0</a>

De Electrische Spoorweg-Maatschappij, zoals het trambedrijf van Waan officieel heet, haalde haar Manx-geïnspireerde materieel uit de kast. Ook hier verschenen de trams in nummervolgorde:

<a href="https://www.youtube.com/v/uGxH65wSHOQ" target="_blank" class="new_win">https://www.youtube.com/v/uGxH65wSHOQ</a>

Scratchbuilt

  • Offline Offline
  • Berichten: 1798
Re: De terugkeer van het Eiland Waan
« Reactie #67 Gepost op: 15 augustus 2023, 16:29:25 »
Mooie optocht. (y) Ik vind die ver uitstekende schuine trapjes doodeng. Maaien zo je benen er af lijkt het. Maar misschien zijn ze er op Manx aan gewend?

Albert
Als we elkaar allemaal onze zonden zouden opbiechten dan zouden we elkaar allemaal uitlachen om ons gebrek aan originaliteit. - Kahlil Gibran

hrp

  • Offline Offline
  • Berichten: 4226
Re: De terugkeer van het Eiland Waan
« Reactie #68 Gepost op: 15 augustus 2023, 17:48:08 »
 :)
Kleurrijk.
Het is me duidelijk waarom ESM geen trolleys heeft!
Groet,
      Ronald

Noordernet

  • Offline Offline
  • Berichten: 2960
Re: De terugkeer van het Eiland Waan
« Reactie #69 Gepost op: 15 augustus 2023, 19:14:05 »
Een waarlijk eerbetoon, Rob!

Wolter
Moins mais mieux.

RobK

  • Offline Offline
  • Berichten: 339
    • Blog: Eiland Waan (el. tram in 0)
Re: De terugkeer van het Eiland Waan
« Reactie #70 Gepost op: 17 augustus 2023, 22:30:03 »
Dank voor de reacties!

Vaak denk je als modelspoorder: wat zal ik nu eens voor nieuws gaan bouwen. Ik in ieder geval wel. Maar soms moet je gewoon onderhoud plegen, net als bij het grootbedrijf.

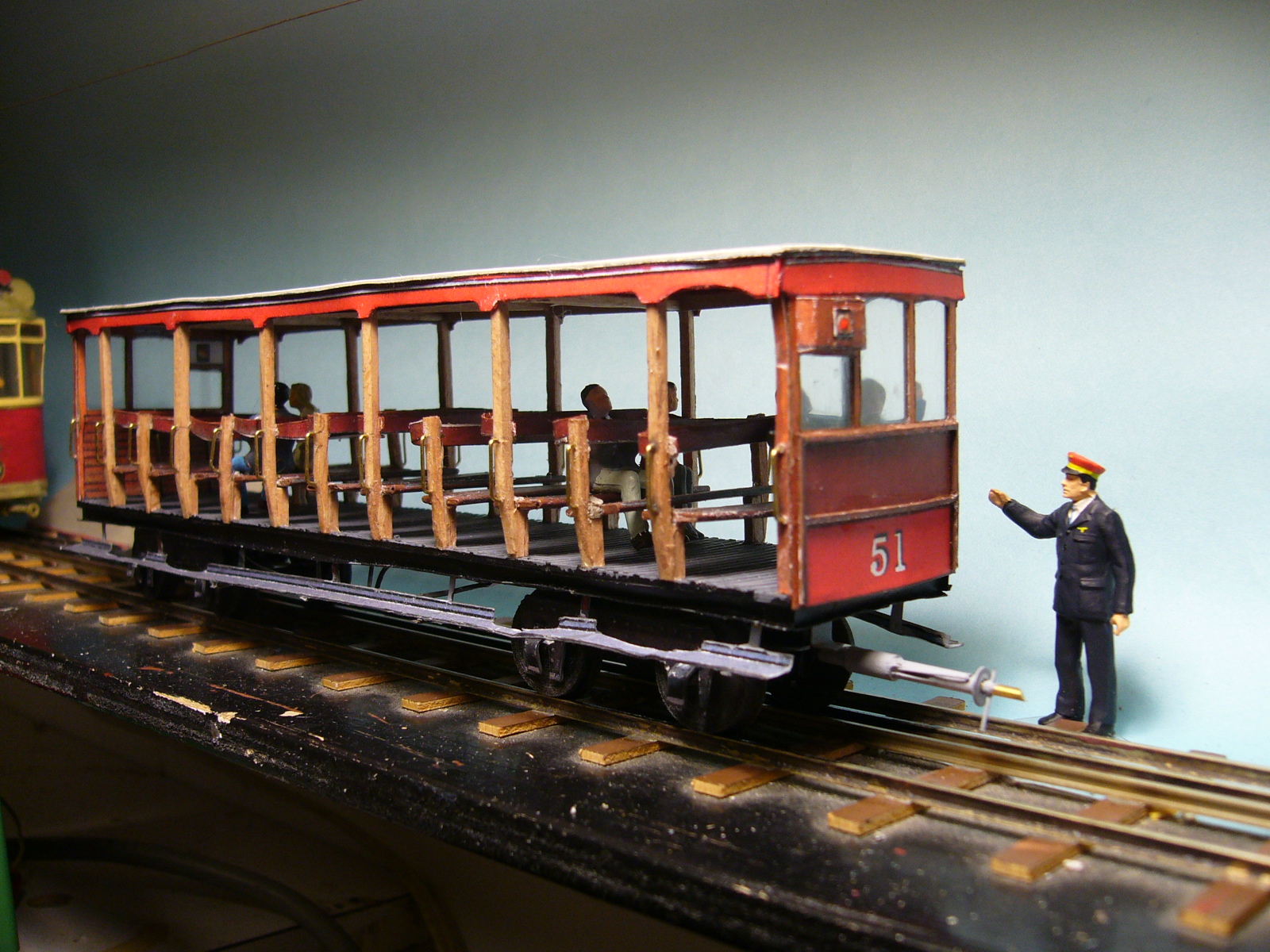

Het open aanhangrijtuig 51 van de Manx Electric Railway, op Waan bekend als B51, is grotendeels gebouwd uit karton. De herkomst is een bouwplaat van Robert Hendry (Elro kits).

Ook de treeplanken werden daarom gefabriceerd uit dun karton. Nu zijn treeplanken en opstapjes notoir kwetsbare onderdelen van modellen. Bij commerciële grootseriemodellen (zeg Roco en dergelijke) worden die vaak uitgevoerd in flexibele kunststof. Dat kunnen we als zelfbouwer natuurlijk niet.

De treeplank van de B51 ziet er op de oude staatsiefoto nog redelijk uit:



Maar sinds de indienststelling in 2011 heeft het rijtuig enige levenservaring opgedaan, wat vooral te zien is aan de treeplanken. Een recent screenshot van een Youtube-video laat dit zien. Zo kun je die bijwagen toch niet in dienst houden:




Tijd voor cosmetische chirurgie. Het open rijtuig kreeg treeplanken uit 0,2mm fosforbronsplaat, met een strip van 1x1mm messing voor het randje langs de binnenkant. De kartonnen treeplank rustte al op messing steunen, dus die konden goed worden gebruikt.

De uitsparingen in de kartonnen treeplanken, bij de draaistellen, waren nodig vanwege de krappe bogen (r=35cm) op het oorspronkelijke Eiland Waan. Op Waan 2 is de minimumstraal 40cm - net genoeg om de uitslag van de draaistellen tussen de treeplanken te houden. Die uitsparingen komen dus niet terug.

Onder het midden van het rijtuig zijn beide treeplanken verbonden door een U-profieltje. Dat is precies de plaats waar je het model oppakt, met het risico dat je de treeplanken naar binnen knijpt. Dat kan nu niet meer.
De treeplanken zijn netjes geschilderd in versleten-hout-en-modderschoenenkleur.

Het rijtuig is snel weer in dienst gesteld met het oog op het toeristische naseizoen. Het rijdend personeel is zeer tevreden met de rustige gang van het rijtuig. Dat komt doordat het zwaartepunt van het lichte rijtuig dankzij de gewichtige treeplanken nu een stuk dieper ligt.




Noordernet

  • Offline Offline
  • Berichten: 2960
Re: De terugkeer van het Eiland Waan
« Reactie #71 Gepost op: 18 augustus 2023, 09:07:27 »
Met die nieuwe treeplanken is het rijtuig een flink stuk opgeknapt. Echt mooi strak gedaan!

En waar ik benieuwd naar ben: lijmde je die nieuwe treeplank op de bestaande steunen, of soldeerde je deze? Dit met het oog op de kartonnen basis.

Wolter

Moins mais mieux.

RobK

  • Offline Offline
  • Berichten: 339
    • Blog: Eiland Waan (el. tram in 0)
Re: De terugkeer van het Eiland Waan
« Reactie #72 Gepost op: 18 augustus 2023, 15:55:08 »
Dankjewel, Wolter.

De steunen voor de treeplanken aan weerszijden van de bak vormen telkens één geheel. Het zijn messing strips die onder de vloer doorlopen. Daar zijn de strips aan het karton gelijmd, met een in houtlijm gedrenkt papiertje eroverheen. Dat gaat niet zomaar meer los.

De fosforbronzen treeplanken zijn op de uitstekende delen van de messing steunen gesoldeerd. Dat is zó gebeurd, en leverde geen schroeischade op. Hopelijk beantwoordt dit je vraag!


Waan-B51-steun-treeplank by Rob Kievit, on Flickr

Noordernet

  • Offline Offline
  • Berichten: 2960
Re: De terugkeer van het Eiland Waan
« Reactie #73 Gepost op: 18 augustus 2023, 16:15:22 »
Je plaatje met uitleg maakt alles duidelijk. Dank je, Rob!

Wolter
Moins mais mieux.

RobK

  • Offline Offline
  • Berichten: 339
    • Blog: Eiland Waan (el. tram in 0)
Re: De terugkeer van het Eiland Waan (0m/22,5mm)
« Reactie #74 Gepost op: 25 augustus 2023, 17:11:15 »
Vierassig motorrijtuig A22 van de Waanse tramwegen werd gebouwd in 2008 en bezocht in 2012 voor het laatst de werkplaats. Inmiddels was er achterstallig onderhoud ontstaan dat nodig aangepakt moest worden. Het rijtuig is gebouwd naar het voorbeeld van Winter Saloon 22 van de Manx Electric Railway, een beeldbepalend tramtype dat op het Eiland Waan dan ook niet verstek mag laten gaan.

De polystyreen wiegbalk van het loopdraaistel van motorrijtuig 22 was gebroken. Het draaistel kreeg een nieuwe wiegbalk, nu van dubbelzijdig printplaat. Van de gelegenheid werd gebruik gemaakt om ook de stroomafnemers achter de wielen, die van dun fosforbronsdraad waren, te vervangen. De nieuwe zijn fosforbronsstrips die op de flenzen drukken en zo ook nog de assen afveren, die enige vertikale bewegingsvrijheid hebben.

Verder is de nog uit de analoge tijd stammende voorschakelweerstand voor de motor verwijderd. De decoder werd opnieuw ingeregeld.

Aan het uiterlijk van de tram is ook gesleuteld. De pantograaf, naar het voorbeeld van een Belgische buurttram-panto, is een tikje naar achter geplaatst, precies boven de binnenste as van het voorste draaistel. Dat ziet er beter uit, en maakt voor het volgen van de bovenleiding nauwelijks iets uit. De panto stond eerst boven het draaipunt van de truck (draaistel) - ook een gangbare praktijk - maar dat was op het uiterste puntje van het lichtkapdak. Dat zag er niet overtuigend uit. Ook rust de beugel nu op twee langsbalken, in plaats van precair te balanceren op de dakronding.

Tenslotte kreeg de motorwagen frontseinen. Het ILT van het Eiland Waan vond het na vijftien jaar wel eens tijd dat ook deze tram aan de voorschriften ging voldoen.

Onderstaand: voor en na het klein onderhoud


Motorrijtuig A22 Eiland Waan by Rob Kievit, on Flickr



Motorrijtuig A22 Eiland Waan by Rob Kievit, on Flickr

« Laatst bewerkt op: 25 augustus 2023, 17:12:56 door RobK »
