Auteur Topic: Oersik etsplaat spoor 0, bouwverslag  (gelezen 51257 keer)

1795

  • Offline Offline
  • Berichten: 1269
    • Raamsdonk spoor 0
Oersik etsplaat spoor 0, bouwverslag
« Gepost op: 30 juli 2017, 22:07:15 »

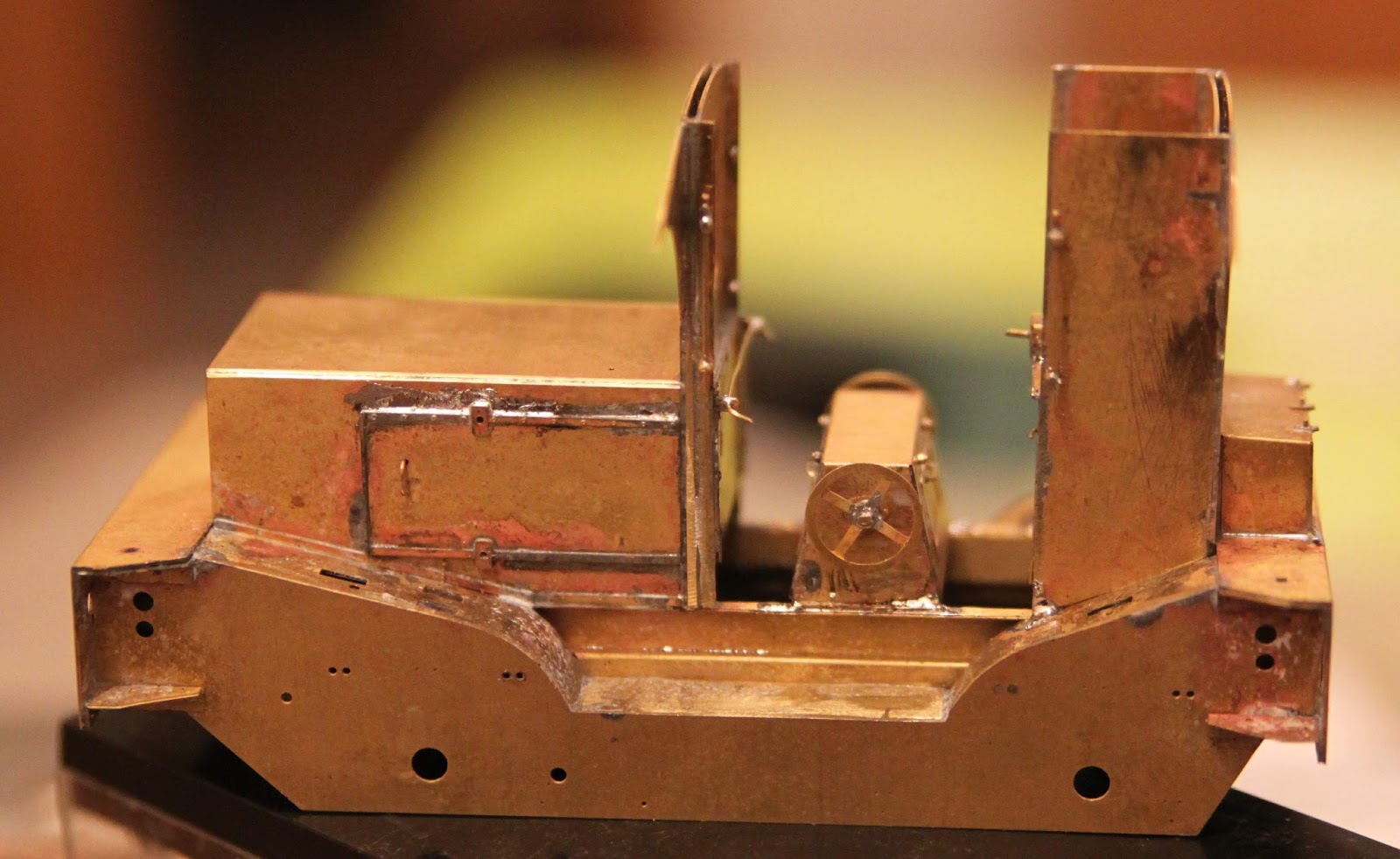

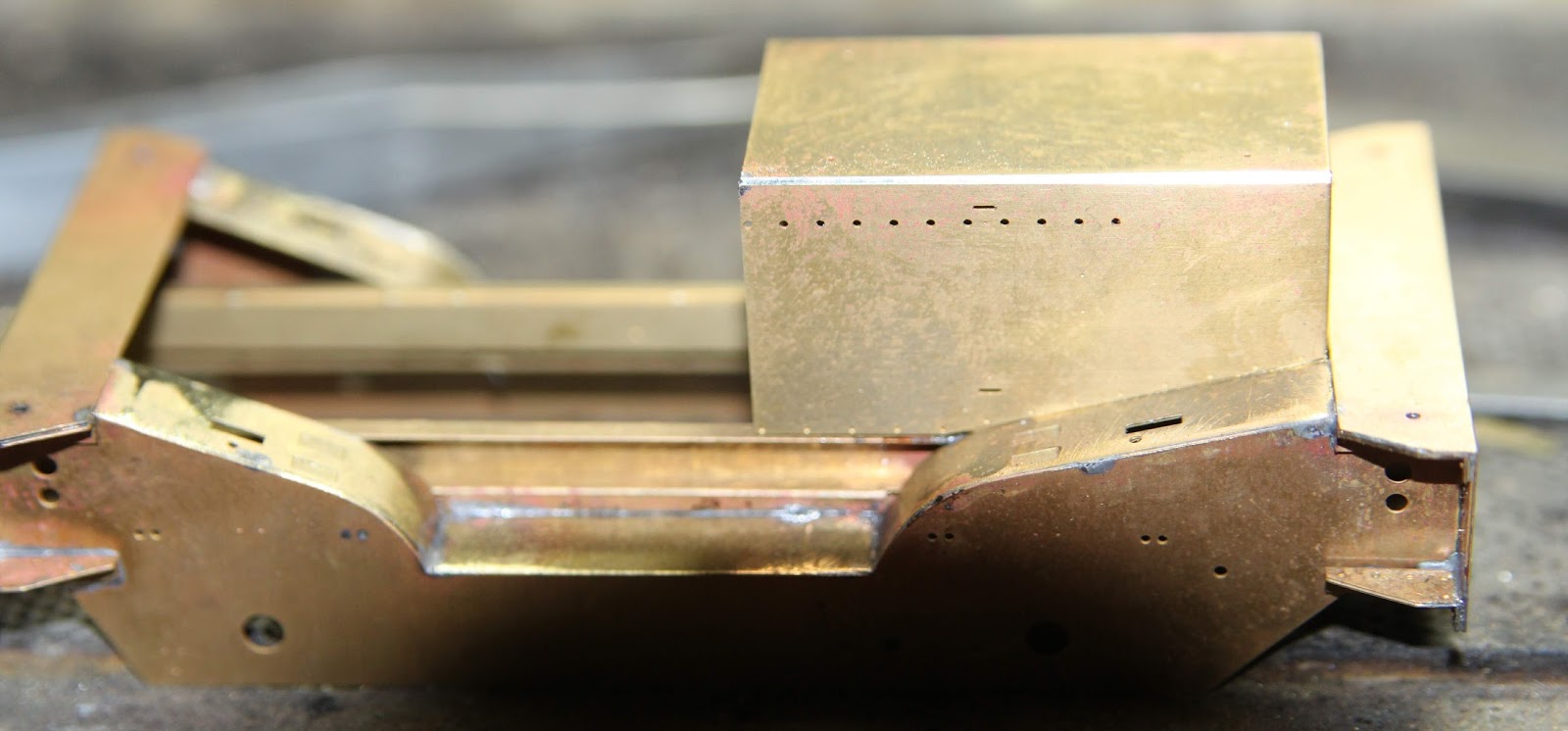

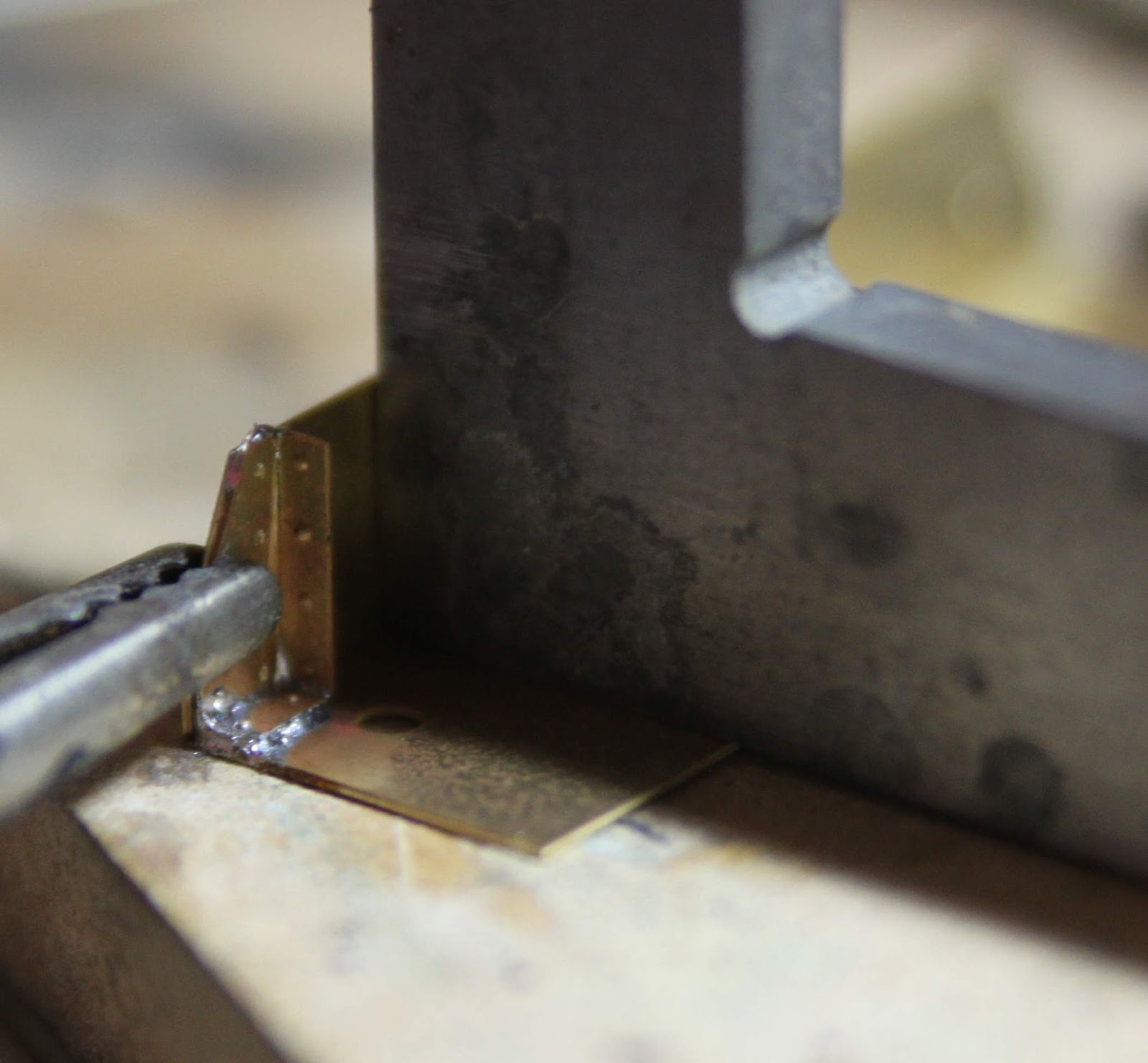

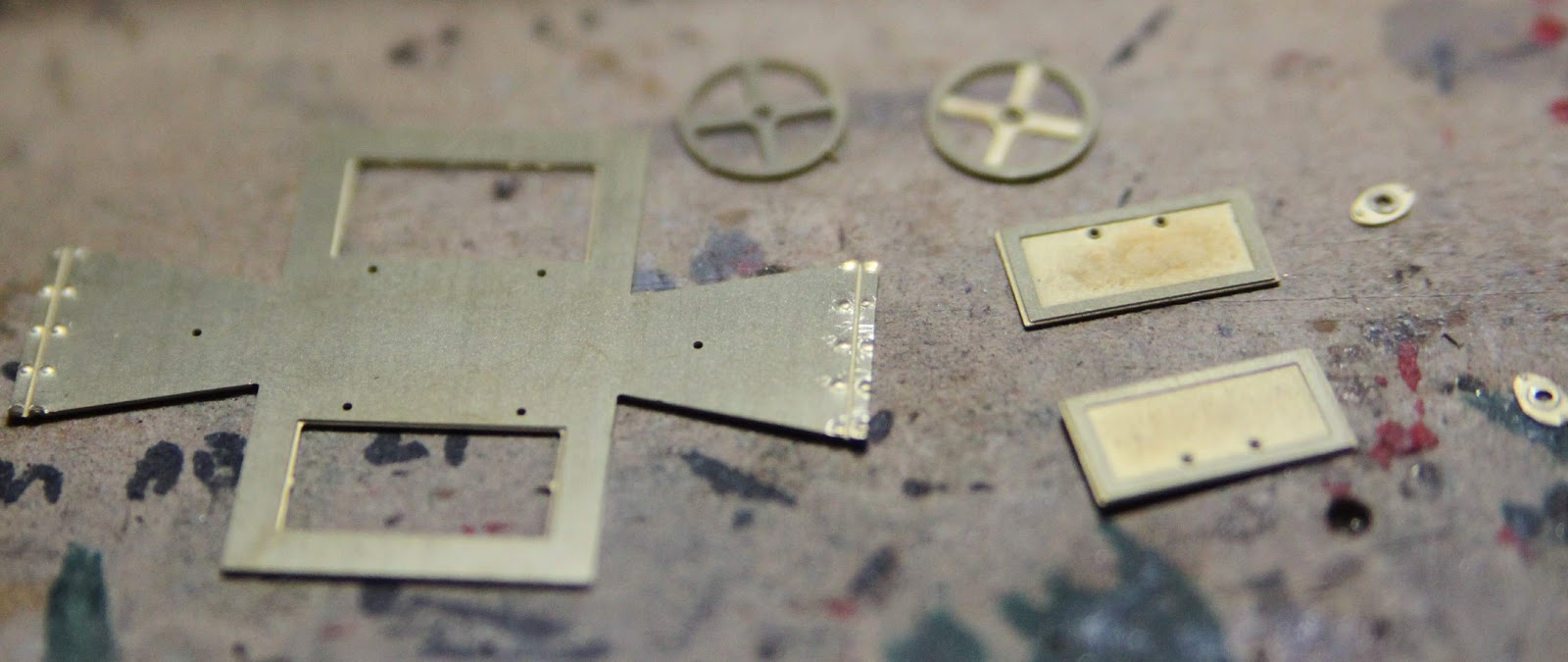

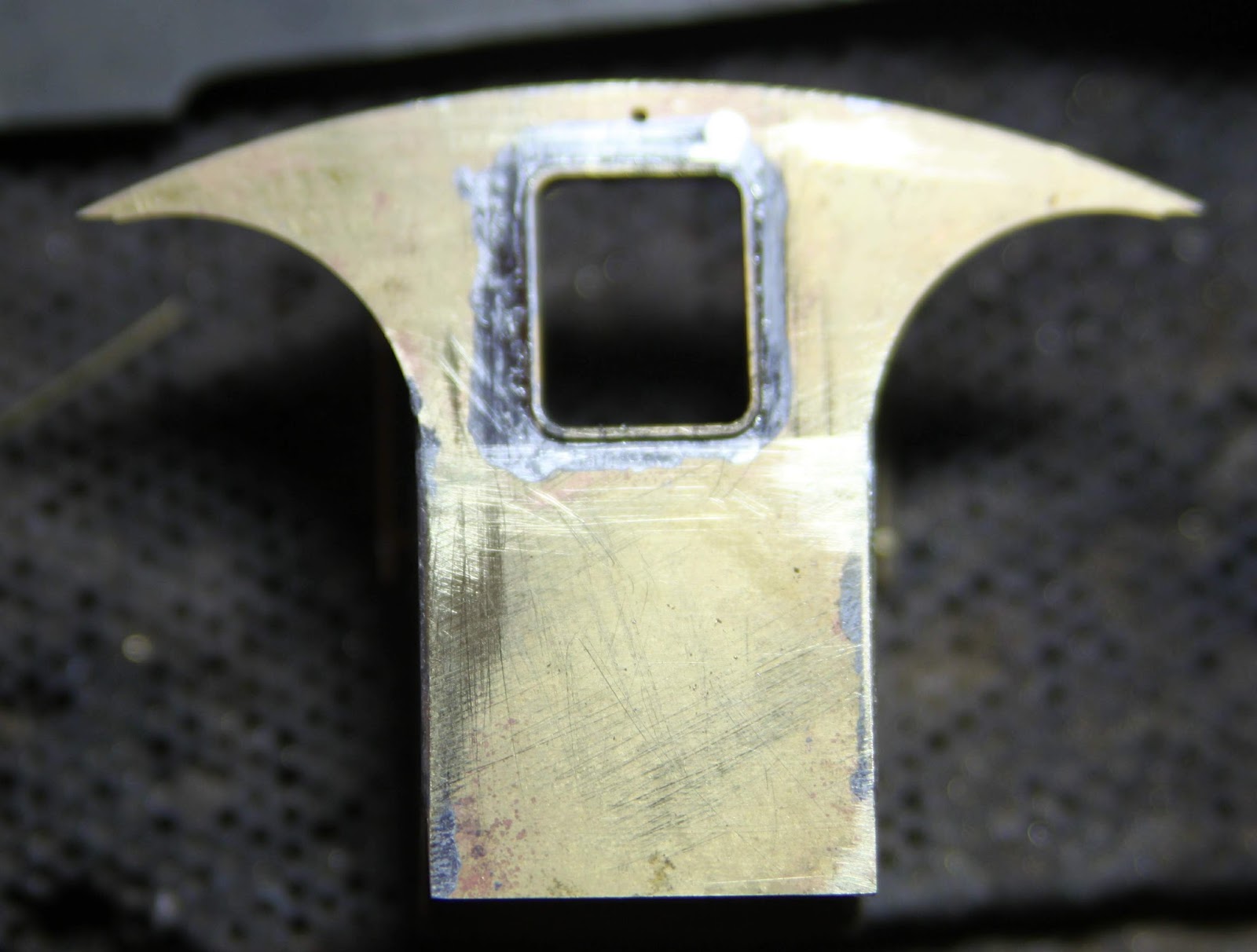

 Begonnen met het "kastje" in het midden, vouwen, en de onderdelen erop, de in te drukken klinknagels zitten eigenlijk iets te ver aan de rand, waardoor het wat lastig is. Ook is het omvouwen moeilijk zonder de klinknagels weer plat te drukken.

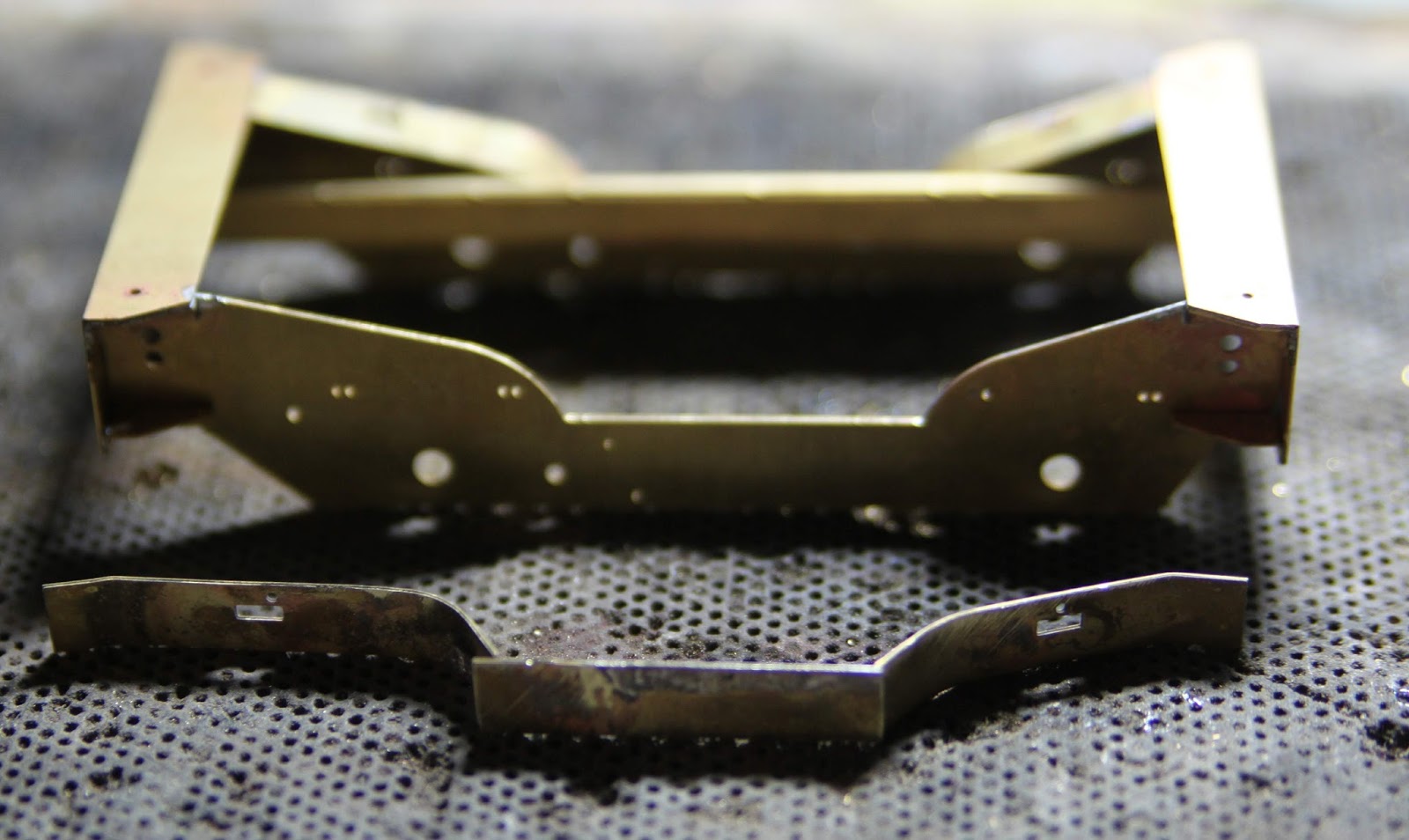

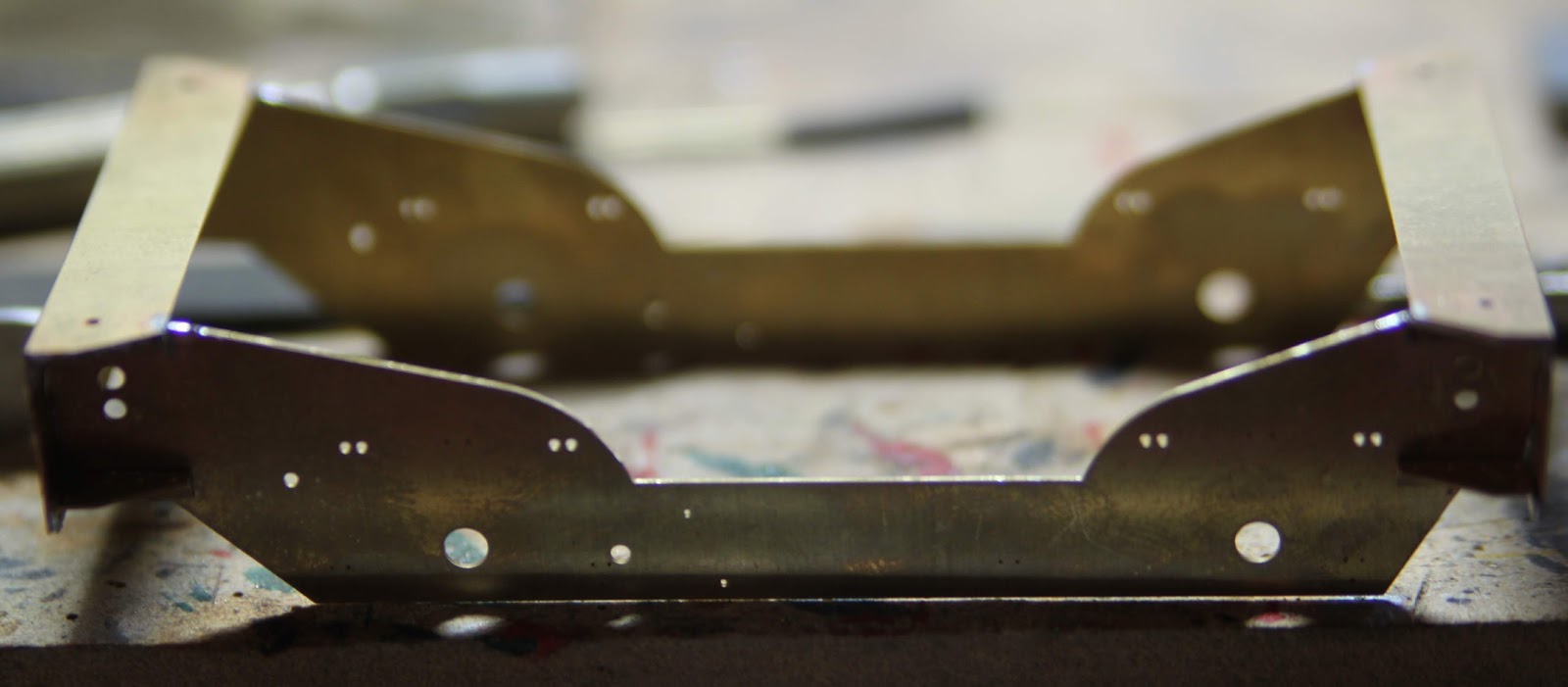

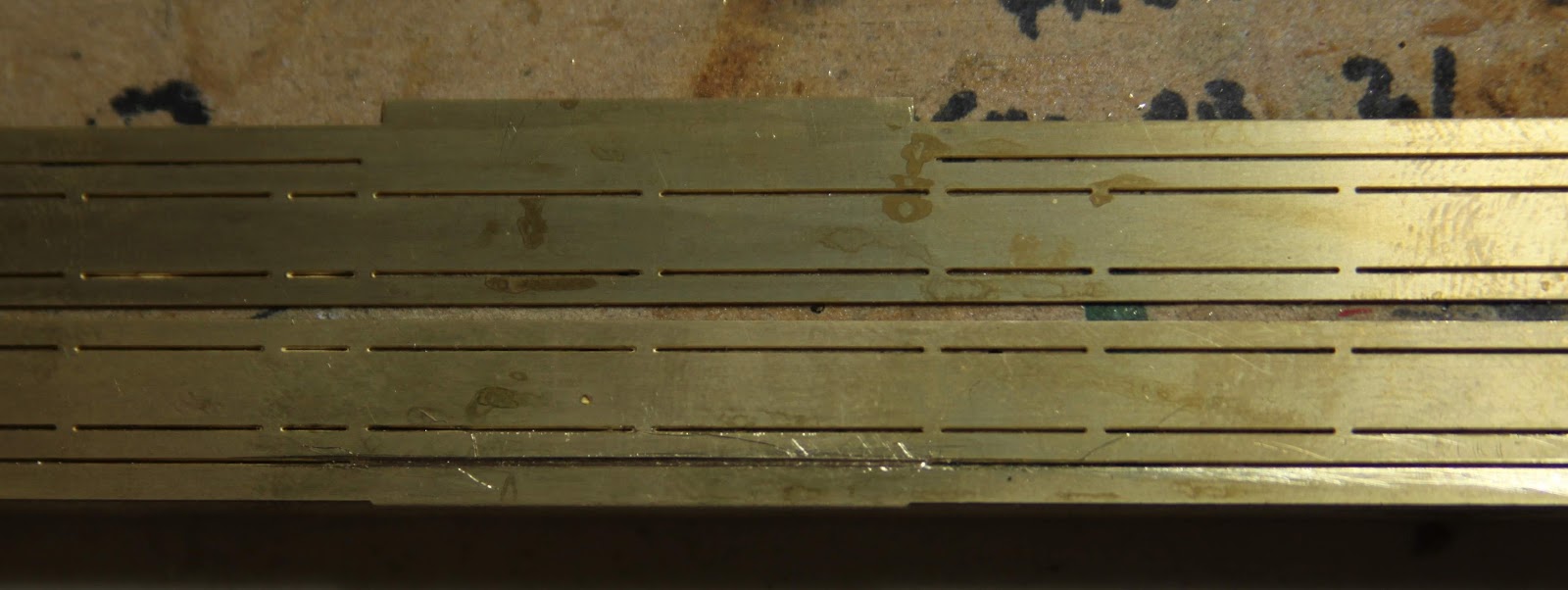

 Eerst de verstevigingsprofielen van de bufferbalk - frame klinknagels persen, en omzetten, dan bufferbalk vouwen, en daaraan solderen. Dan de frameplaten solderen.

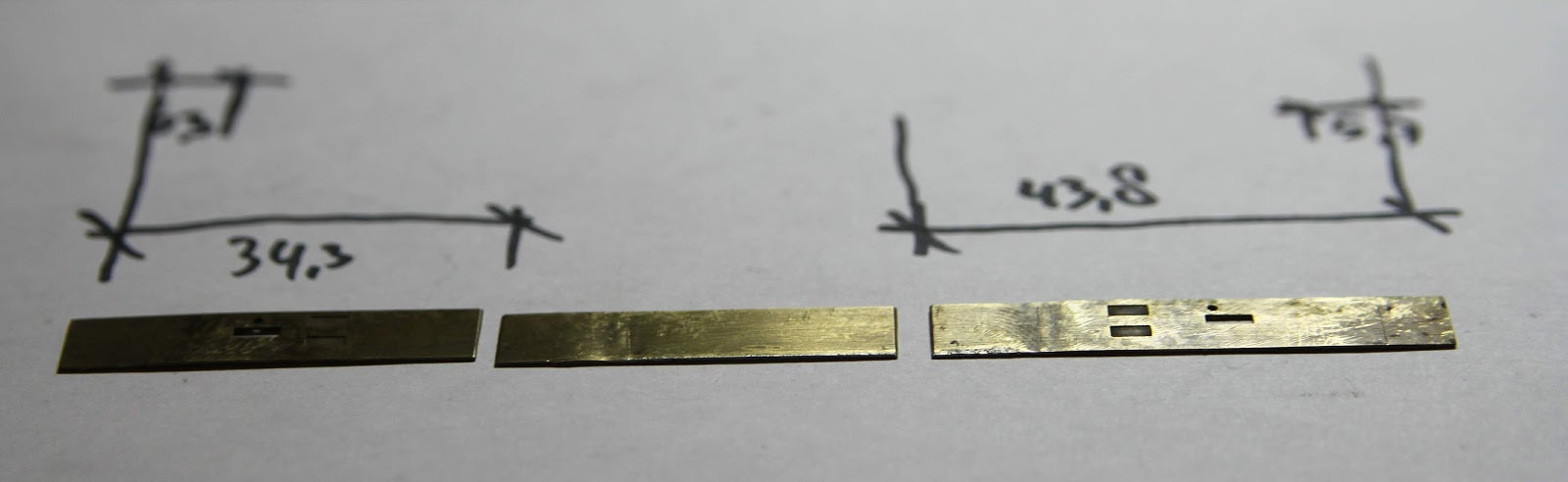

 Het te vouwen profiel is dus een vouwnaad niet aanwezig. Deze dus zelf even langs een lineaal insnijden/vijlen. (ook mogelijk zou zijn afsnijden, of laten zitten, uiteindelijk heb je het om te zetten deel alleen nodig voor de positionering van de voetplaat. Ik heb het gevouwen.

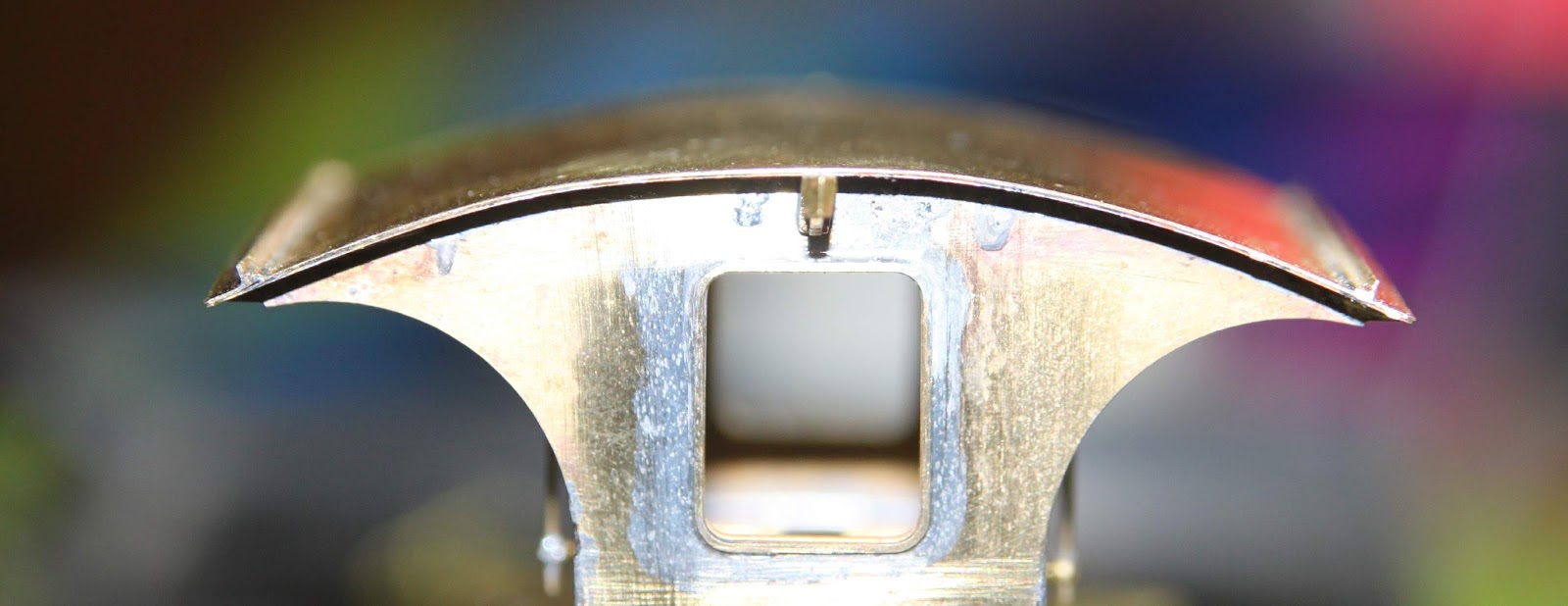

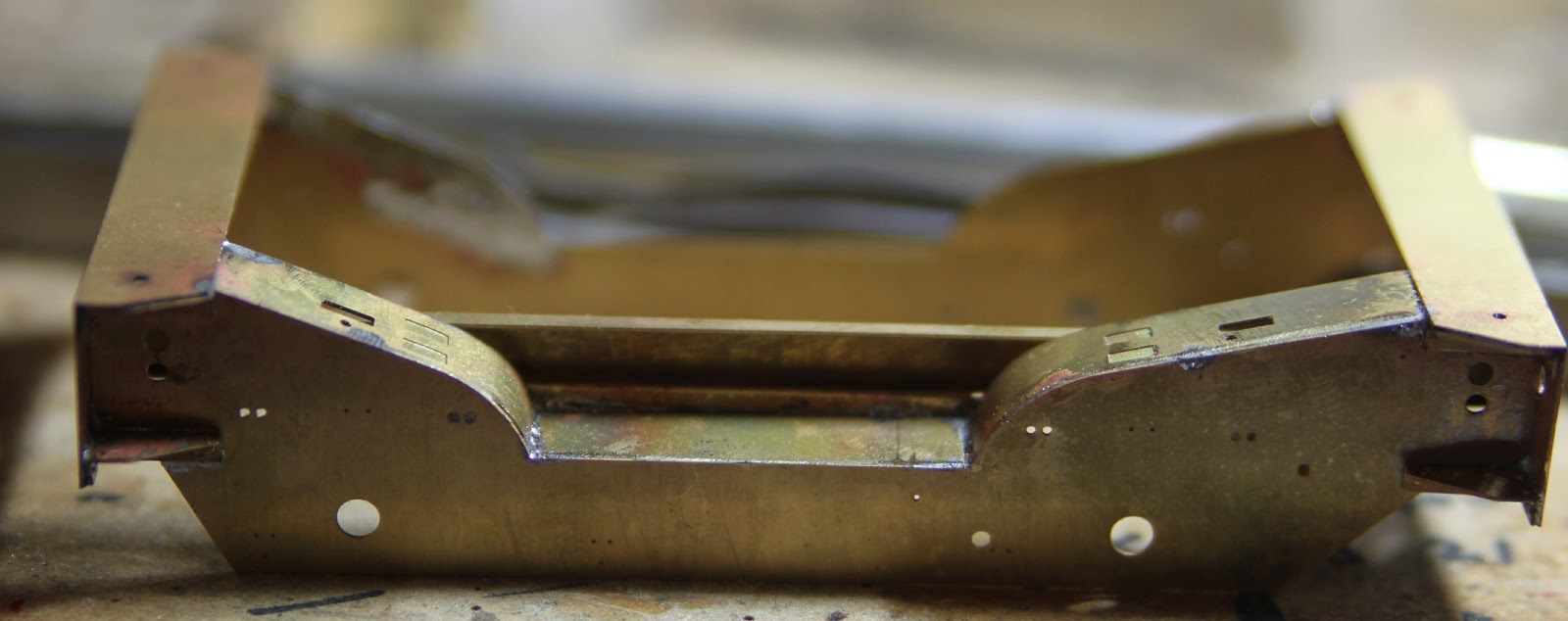

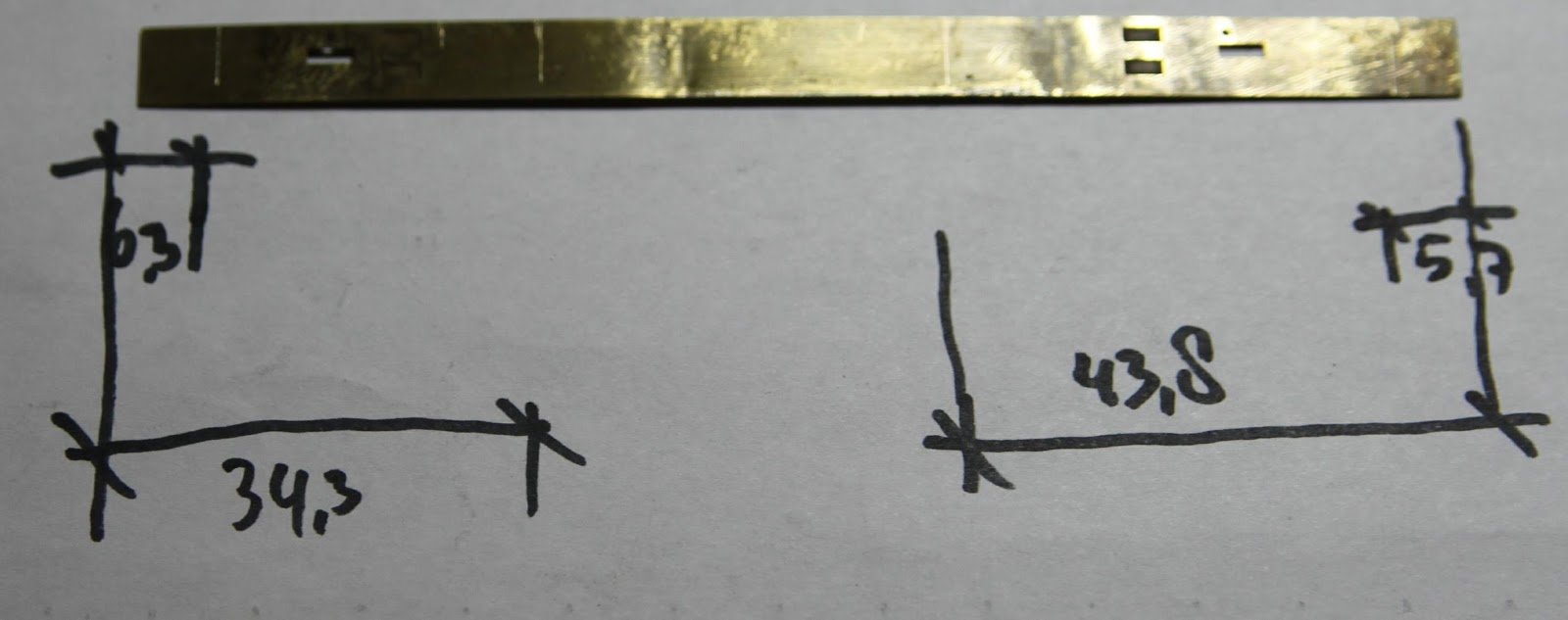

 Dan het lastigste deel, de gebogen horizontale deel. Het is niet mogelijk alles in 1x strak te vouwen, beste is dus toch dat deel in 3 delen te knippen. De te buigen delen eerst goed uitgloeien, daarna buigen. Let op, de oersik heeft daar een kort, en lang deel.Buigen volgens de frameplaten.Ook heb je een links en rechts deel.. Opletten hier dus..























« Laatst bewerkt op: 03 augustus 2017, 18:21:50 door Bert van Gelder. Reden: Titel »
Spoor 0 is ook mooi.....Raamsdonk
http://1795spoor0.blogspot.com/

Pauldg

  • Offline Offline
  • Berichten: 4197
Re: oersik etsplaat spoor 0 bouwverslag
« Reactie #1 Gepost op: 30 juli 2017, 22:24:06 »
Zo, dat gaat hard. De eerste vorm zit er al in. Fijn dat je er veel foto's van maakt, dat scheelt een hoop gepuzzel voor de navolgers.

Heb je een klinknagelpers ter beschikking of prik je de puntjes door met een priem of klinknageltang?

Soldeer ze nog!

Paul
Boomshanka!

1795

  • Offline Offline
  • Berichten: 1269
    • Raamsdonk spoor 0
Re: oersik etsplaat spoor 0 bouwverslag
« Reactie #2 Gepost op: 31 juli 2017, 07:59:22 »
ik heb een (oude) klinknagelpers, maar soms gebruik ik ook een pinnetje van de keramische plaat in een boorhouder..
Spoor 0 is ook mooi.....Raamsdonk
http://1795spoor0.blogspot.com/

JaJo

  • Offline Offline
  • Berichten: 10652
  • Spoor-0 & Spoor-1
    • Modeltreinbaan.nl
Re: oersik etsplaat spoor 0 bouwverslag
« Reactie #3 Gepost op: 31 juli 2017, 08:20:59 »
 (y) (y)

Groet Jaap
Groet Jaap
Duits/NL, Spoor-0 en Spoor-1.Tijdperk II en III.
http://www.modeltreinbaan.nl

AB 7216

  • Offline Offline
  • Berichten: 1094
    • Dwangrail.nl
Re: oersik etsplaat spoor 0 bouwverslag
« Reactie #4 Gepost op: 31 juli 2017, 10:30:46 »
Ziet er goed uit.  (y)

Groeten Arjen
Anything good in life is either illegal, immoral or fattening.

1795

  • Offline Offline
  • Berichten: 1269
    • Raamsdonk spoor 0
Re: oersik etsplaat spoor 0 bouwverslag
« Reactie #5 Gepost op: 31 juli 2017, 23:27:18 »

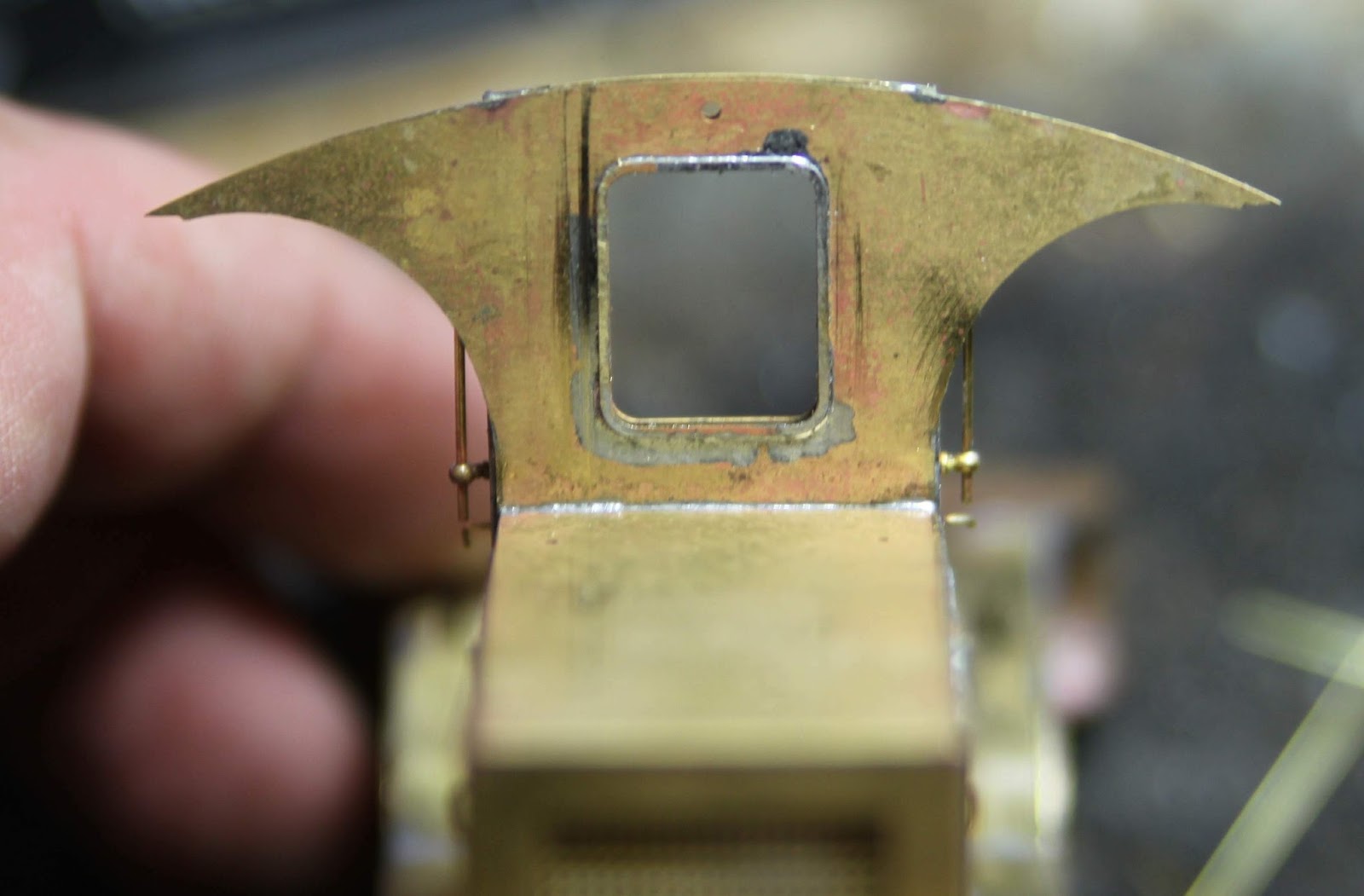

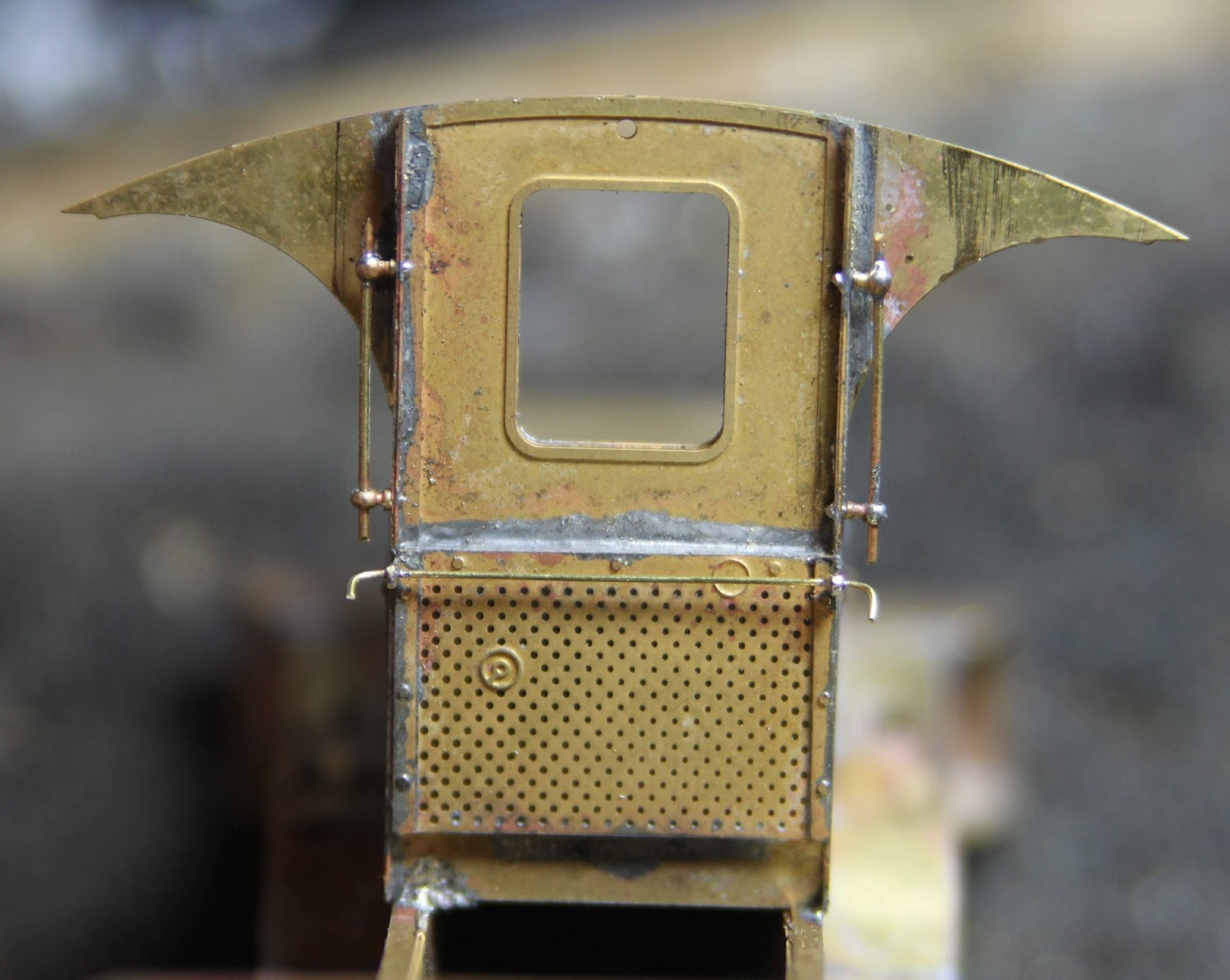

en nog even een uurtje prutsen, helaas nog 2 foutjes gevonden, eerste zijn de 2 gaatjes op de achterzijwanden van/voor de handrail houders, die zitten aan de achterkant ipv de voorkant,, die moeten op dezelfde hoogte/positie zitten als aan de voorkant.

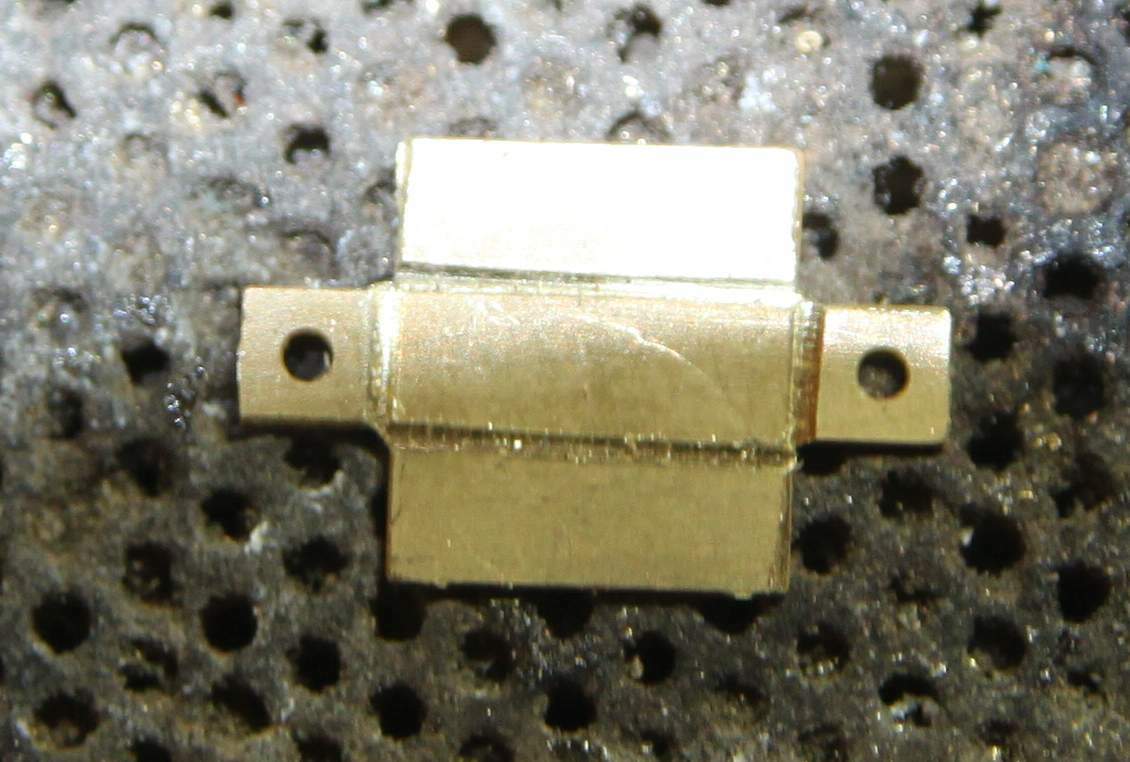

 2e is een "kastje", ook hier zijn de vouwnaden niet aanwezig. Dus of uit een stuk messing staf (3,5 x 3,5mm) nieuw maken (8mm lang), of zelf even met een mes en vijl, vouwnaden inkrassen.


 Verder let goed op dat alles haaks en recht is....













Spoor 0 is ook mooi.....Raamsdonk
http://1795spoor0.blogspot.com/

Edsko Hekman

  • Team Beurzen & PR
  • BNLS trambaan-deelnemer
  • Offline Offline
  • Berichten: 7137
  • Nieuw huis... eerst klussen. De baan komt later.
Re: oersik etsplaat spoor 0 bouwverslag
« Reactie #6 Gepost op: 31 juli 2017, 23:45:05 »
Mooi!

1795

  • Offline Offline
  • Berichten: 1269
    • Raamsdonk spoor 0
Re: oersik etsplaat spoor 0 bouwverslag
« Reactie #7 Gepost op: 03 augustus 2017, 14:58:36 »

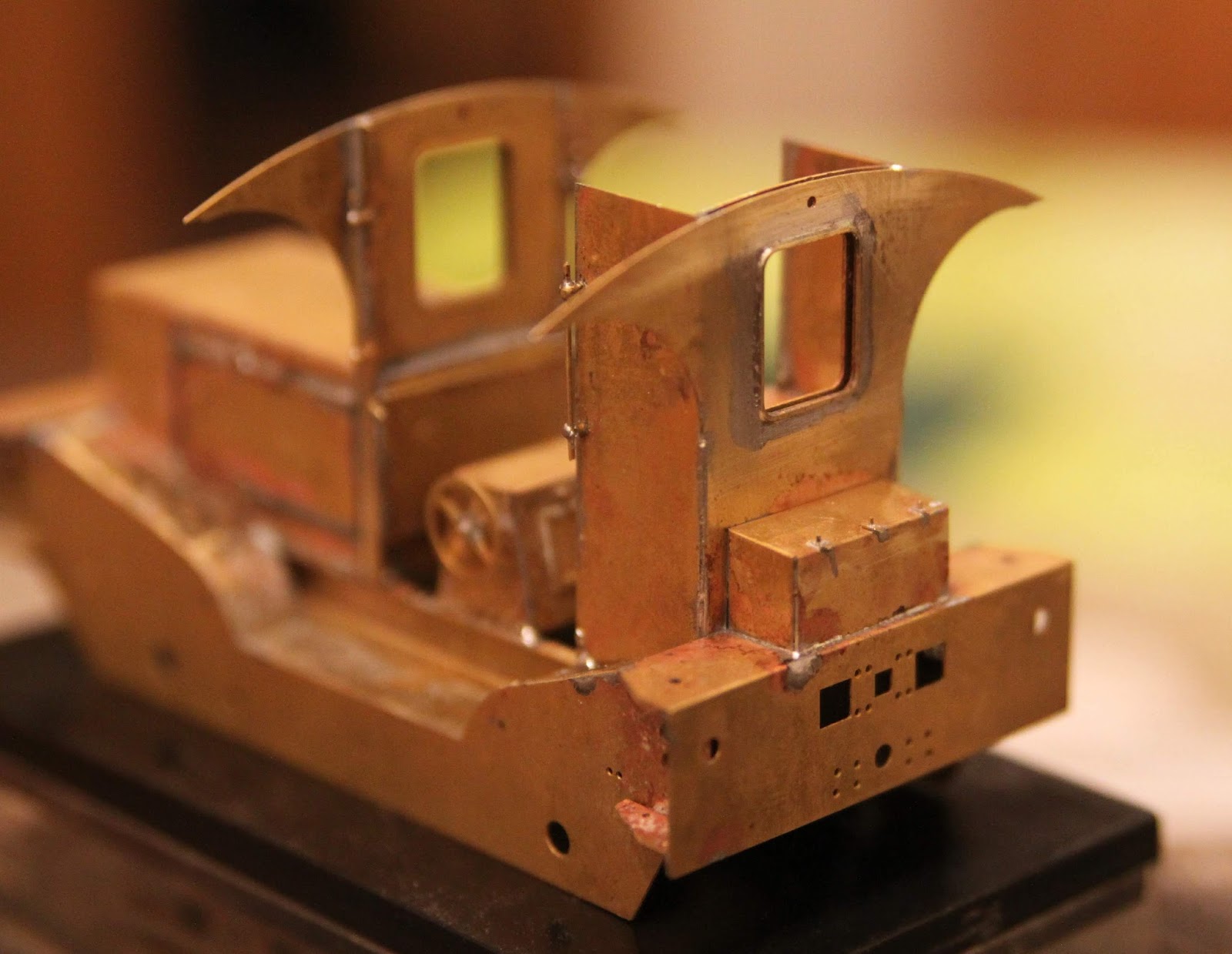

dak, motordeksel, en imitatieboutjes



Weer verder, het dak erop. Niet proberen om zonder het dak uit te gloeien het erop te solderen..... (duidelijk hoe ik weet waarom dat niet lukt...)
 Verder de extra verstevigingsrib aan de binnenkant solderen, en de hoekprofielen erop. (1x1mm)
 Dan de hijsogen, eerst een draadje door het dak solderen,daarna het plaatje (rechthoekje met in het midden een gaatje,aan de buitenkanten een (imitatie)klinknagel.


 Ook de motorhuif deksel, 2 plaatjes op elkaar solderen, mooi rond vijlen aan de bovenkant, en dan vastsolderen. Ook hier hijsogen, eerst draad, daarna de rest zoals op de foto..












Spoor 0 is ook mooi.....Raamsdonk
http://1795spoor0.blogspot.com/

ingenium

  • TM
  • Offline Offline
  • Berichten: 4025
    • Modeltrein projecten
Re: oersik etsplaat spoor 0 bouwverslag
« Reactie #8 Gepost op: 03 augustus 2017, 16:36:45 »
Ja, dat is het leuke van spoor 0.
Ben geitjes voeren en bloemetjes plukken, doei...

joop100

  • Offline Offline
  • Berichten: 1013
Re: Oersik etsplaat spoor 0, bouwverslag
« Reactie #9 Gepost op: 03 augustus 2017, 21:45:37 »
Bij het zien van deze zakjes krijg ik weer de bibbers.

Op de loc de Arend heb ik 1200 van die klinknagels gesoldeerd. ;D

mvg Joop

roadster36

  • Offline Offline
  • Berichten: 5025
  • Team Mitropa
Re: Oersik etsplaat spoor 0, bouwverslag
« Reactie #10 Gepost op: 03 augustus 2017, 23:47:18 »
je kan het ook overdrijven natuurlijk. ;D

1795

  • Offline Offline
  • Berichten: 1269
    • Raamsdonk spoor 0
Re: Oersik etsplaat spoor 0, bouwverslag
« Reactie #11 Gepost op: 04 augustus 2017, 06:40:20 »
gelukkig gaan er hier geen 1200 in.......
Spoor 0 is ook mooi.....Raamsdonk
http://1795spoor0.blogspot.com/

1795

  • Offline Offline
  • Berichten: 1269
    • Raamsdonk spoor 0
Re: Oersik etsplaat spoor 0, bouwverslag
« Reactie #12 Gepost op: 04 augustus 2017, 22:59:20 »

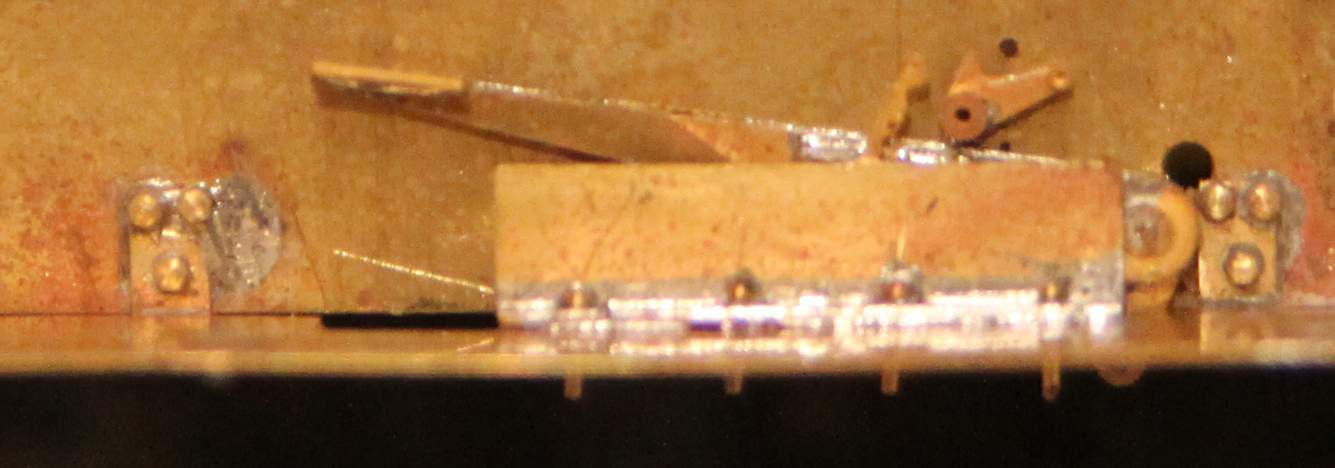

voetplaat en voetrem



De "voetplaat", een houder van de voetplaat kloppen de voorgeetste gaatjes niet, dat past niet met de aspotten, dus hier even rekening mee houden, het buitenste gaatje kan gebruikt worden voor de andere, andere 2 even de steun al vast solderen met de imitatie boutjes, en dan de 2 opnieuw boren.

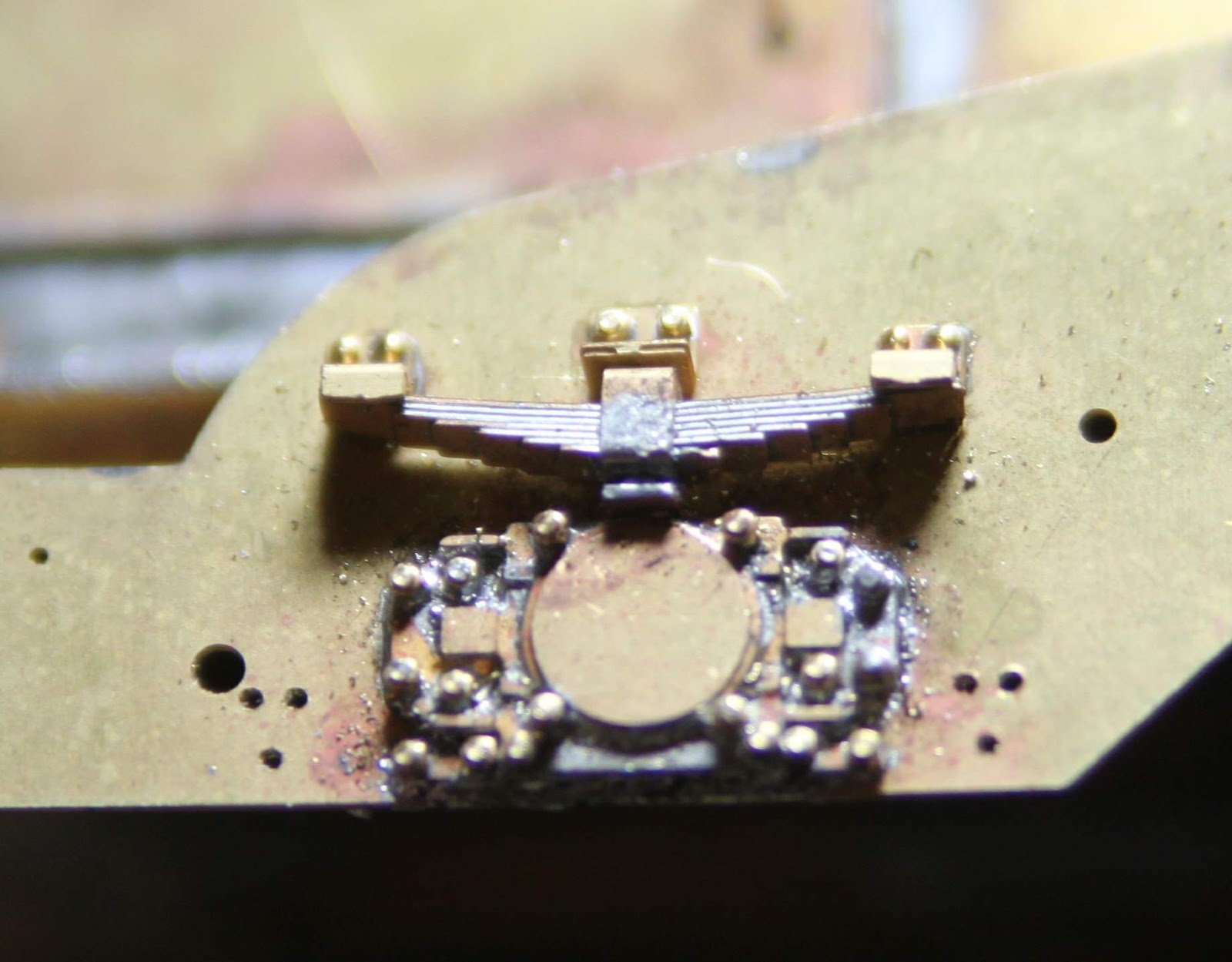

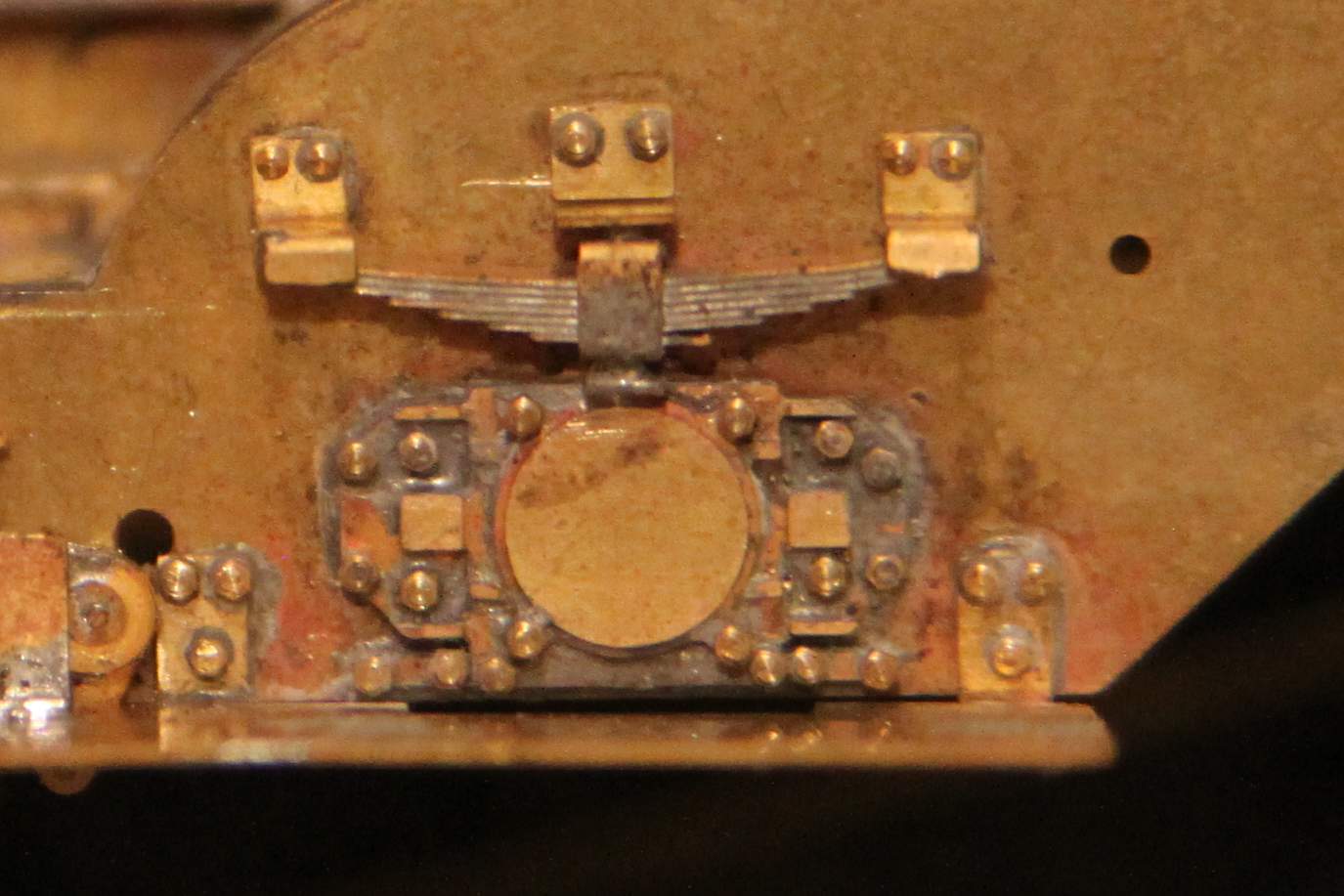

 Verder het "makkelijkst" werkt het met de aspotten, eerst de 4 delen op elkaar solderen, op de frameplaten solderen, gaatjes opboren met 0,5mm , imitatiebouten erin, weer solderen en klaar...
 Neem de tijd hiervoor , alle 4 de aspotten lukt niet in een avond.....
 de 5 delen op elkaar solderen, en plaatsen achter de beschermplaat.


 De beschermplaat heeft ook geen ets/vouw naad, die er ook in snijden/vijlen, aan de onderkant van van de voetplaat zitten gaatjes, de plaat solderen, gaatjes boren, en klinknagels erin solderen..



Spoor 0 is ook mooi.....Raamsdonk
http://1795spoor0.blogspot.com/

roadster36

  • Offline Offline
  • Berichten: 5025
  • Team Mitropa
Re: Oersik etsplaat spoor 0, bouwverslag
« Reactie #13 Gepost op: 05 augustus 2017, 10:37:30 »
 ;D hoeveel klinknagels en moertjes moet ik ongeveer gaan bestellen?

1795

  • Offline Offline
  • Berichten: 1269
    • Raamsdonk spoor 0
Re: Oersik etsplaat spoor 0, bouwverslag
« Reactie #14 Gepost op: 06 augustus 2017, 16:12:14 »
3 zakjes imitatiemoertjes, en 1 zakje klinknagels..

Het hoeft niet, je kunt ook een draadje erdoorheen solderen, in principe zitten er op de etsplaat kleine zeskantjes (alleen zijn die vrijwel niet meer zichtbaar).
Ik vind het wel mooier de imitatiemoertjes te gebruiken, geeft net wat meer volume, smoelt beter.....

Vergeet niet voldoende 0,5mm boortjes mee te bestellen...... ;D ;D
Die ga je ook nodig hebben, en bestel ze daar, of proxxon boortjes, ook goed. Gebruik goede , scherpe, en geen goedkoop spul.... dat werkt (boort) echt niet.
Spoor 0 is ook mooi.....Raamsdonk
http://1795spoor0.blogspot.com/
