Auteur Topic: Cranicher Altbahn  (gelezen 38199 keer)

Arjen52

  • Offline Offline
  • Berichten: 1255
  • Oude meuk in h0
Re: Cranicher Altbahn
« Reactie #150 Gepost op: 16 december 2018, 23:11:44 »
Ik ga een dezer dagen nog wat experimenteren met  een andere elco en andere spanning. Wellicht gaat het knipperen dan beter/sneller.
Mocht dat zo zijn, dan volgt hier een update met aangepast schema.

Arjen52

  • Offline Offline
  • Berichten: 1255
  • Oude meuk in h0
Re: Cranicher Altbahn
« Reactie #151 Gepost op: 17 december 2018, 20:06:15 »
Omdat ik nog niet tevreden was met het 'knipperresultaat', mede door een slecht regelbare voeding en een te zware elco, ben ik aan het zoeken geweest naar de meest optimale instellingen.
Uiteindelijk heb ik de elco vervangen door een exemplaar van 470 uF en de voeding ingesteld op 20V DC.
Het knipperen gaat nu veel gelijkmatiger en het opstarten van de elco gaat sneller.

Hieronder het aangepaste schakeldiagram (ter vervanging van het diagram uit reactie #144).


Arjen52

  • Offline Offline
  • Berichten: 1255
  • Oude meuk in h0
Re: Cranicher Altbahn
« Reactie #152 Gepost op: 21 december 2018, 16:38:01 »
Nadat alle materialen binnen waren ben ik begonnen aan het maken van de definitieve versie van de AKI.
Op advies van een forumgenoot heb ik de voet verwijderd, maar dat had als gevolg dat de in de testopstelling gebruikte 5 mm ledjes niet toegepast konden worden. De oplossing was het gebruik van warmwitte 0603 SMD-ledjes, waarbij de voeding teruggeschroefd werd naar 17V DC
Tevens bleek dat de schakelschema een storende fout bevatte: de transistor stond verkeerd getekend.

Het definitieve schema ziet er als volgt uit:


En hier een filmpje van de knipperende AKI's.
<a href="https://www.youtube.com/v/5WEcz_YIp3w" target="_blank" class="new_win">https://www.youtube.com/v/5WEcz_YIp3w</a>

gvandersel

  • HCC!m maar toch Selectrix (RMX)
  • Offline Offline
  • Berichten: 3561
  • Als het maar elektrisch is.
    • Homepage Gerard van der Sel
Re: Cranicher Altbahn
« Reactie #153 Gepost op: 27 december 2018, 15:01:40 »
Ah,

Je laat de transistor als zenerdiode werken. Dat verklaard.

Groet,

Gerard van der Sel.
Holzburg (IIIb/IVa) schaal N.
Kijk ook eens bij de bouw en lees de avonturen.

Arjen52

  • Offline Offline
  • Berichten: 1255
  • Oude meuk in h0
Re: Cranicher Altbahn
« Reactie #154 Gepost op: 27 december 2018, 15:09:10 »
@Gerard: ik ben een leek op elektronica-gebied.
Deze schakeling stond op internet en heb wat zitten "spelen" met weerstanden,  voltages en elco's tot ik het gewenste resultaat kreeg.
Wat een zenerdiode is moet ik nog eens uitzoeken.

gvandersel

  • HCC!m maar toch Selectrix (RMX)
  • Offline Offline
  • Berichten: 3561
  • Als het maar elektrisch is.
    • Homepage Gerard van der Sel
Re: Cranicher Altbahn
« Reactie #155 Gepost op: 27 december 2018, 16:19:19 »
Oke kleinlesje elektronica:
Zenerdiode stabiliseert een spanning op zijn zenerspanning door te gaan geleiden.
Je kunt het het beste vergelijken met een bak met een overstort erin.
Als je de bak vol laat lopen, dab stopt het op een gegeven moment, doordat de overstort het teveel aan water afvoert.
Dat doet een zener ook. Het teveel aan spanning laat de zener diode afvloeien naar 0 volt.
Handig ding, omdat onder de zenerspanning er niets gebeurt.

groet,

Gerard van der Sel.
Holzburg (IIIb/IVa) schaal N.
Kijk ook eens bij de bouw en lees de avonturen.

Arjen52

  • Offline Offline
  • Berichten: 1255
  • Oude meuk in h0
Re: Cranicher Altbahn
« Reactie #156 Gepost op: 27 december 2018, 16:26:08 »
Dank voor de uitleg!
Van de uitleg in Wikipedia snapte ik niets.
Misschien schaf ik er een paar aan om te fröbelen.

Arjen52

  • Offline Offline
  • Berichten: 1255
  • Oude meuk in h0
Re: Cranicher Altbahn
« Reactie #157 Gepost op: 12 januari 2019, 17:12:04 »
Gisteren is de Lima/Hema NS 1220 in de Bahnbetriebswerk van de Cranicher Altbahn geweest.
De oude ankermotor liep niet lekker en maakte veel lawaai.
Via een forumgenoot kwam ik terecht op deze website: http://www.diesel-trains.co.uk.
Een CoCo-motortje besteld en gisteren ingebouwd. Dat ging probleemloos.
Omdat dit een torquemotor is gedraagt de loc zich nu heel anders. Bij een lage spanning rijdt zij rustig weg en het afremmen gaat ook veel "vloeiender". Het knarsende en schurende geluid van de loc is nu gewijzigd in een zoemend geluid.
Gevolg is wel dat ik de stopsecties bij de seinen en het station heb moeten verlengen, anders schoot de loc door het sein heen.
Ook de FLM Aufenhaltsschalter moest opnieuw ingesteld worden en van een extra weerstand van 15 Ohm worden voorzien om ongewenst "kruipen" te voorkomen.

Arjen52

  • Offline Offline
  • Berichten: 1255
  • Oude meuk in h0
Re: Cranicher Altbahn

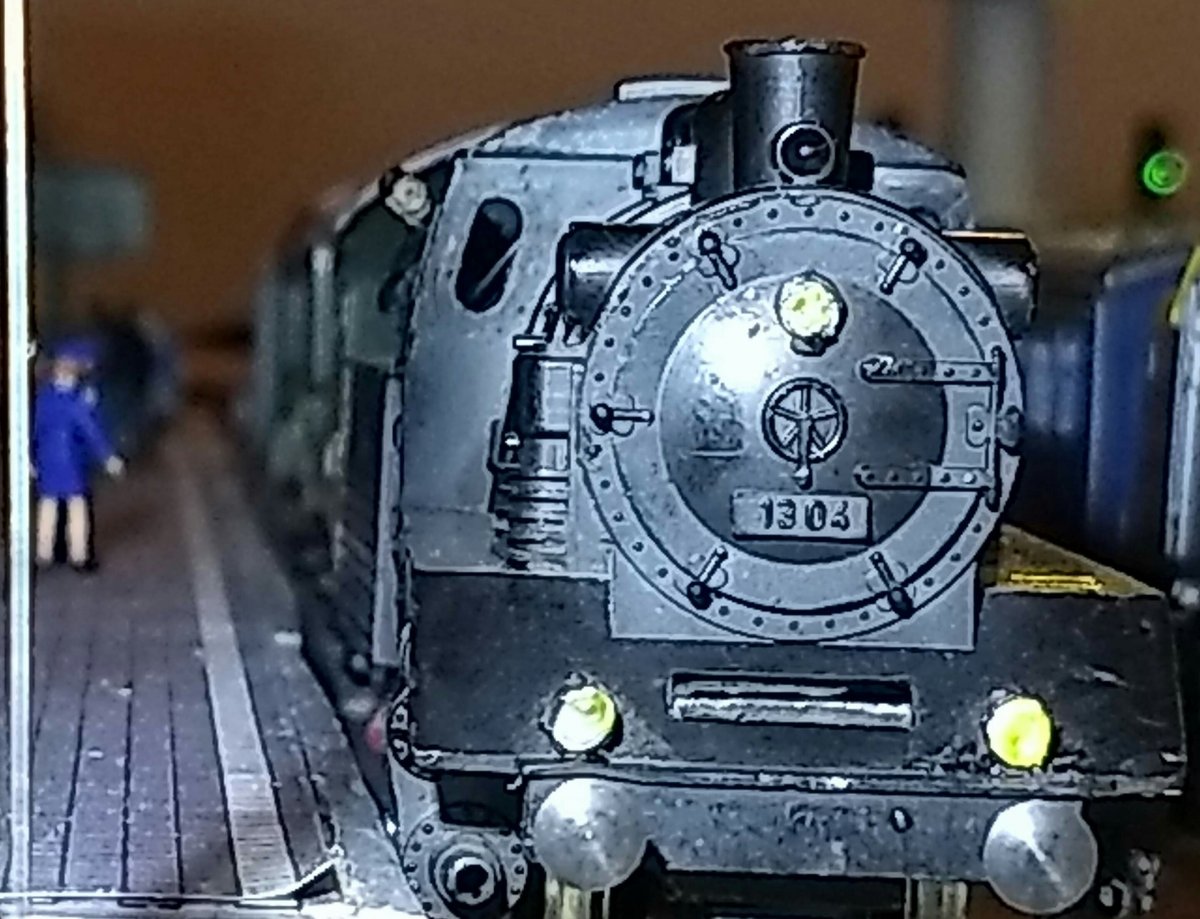

« Reactie #158 Gepost op: 15 januari 2019, 16:33:34 »
Een klusje dat al lang op mijn to-do-list staat is eindelijk aangepakt.
De museumloc FLM 1304 moest frontverlichting krijgen. Wat een gepiel was dit, met warmwitte 0603 smd LEDjes, weerstand en een diode.
Oorspronkelijk was het plan ook een elco in te bouwen, maar daarvoor bleek de ruimte te beperkt.
De LEDjes zijn aangetipt met goudkleurige gel om het licht meer een gele uitstraling te geven. Morgen nog een extra druppeltje Kristal Klear om de "lenzen" mooi bol te krijgen.
Gelijk is een deel van de raampjes van een venster voorzien en heeft de loc een echte (tweedehands) Lokführer gekregen.




Arjen52

  • Offline Offline
  • Berichten: 1255
  • Oude meuk in h0
Re: Cranicher Altbahn

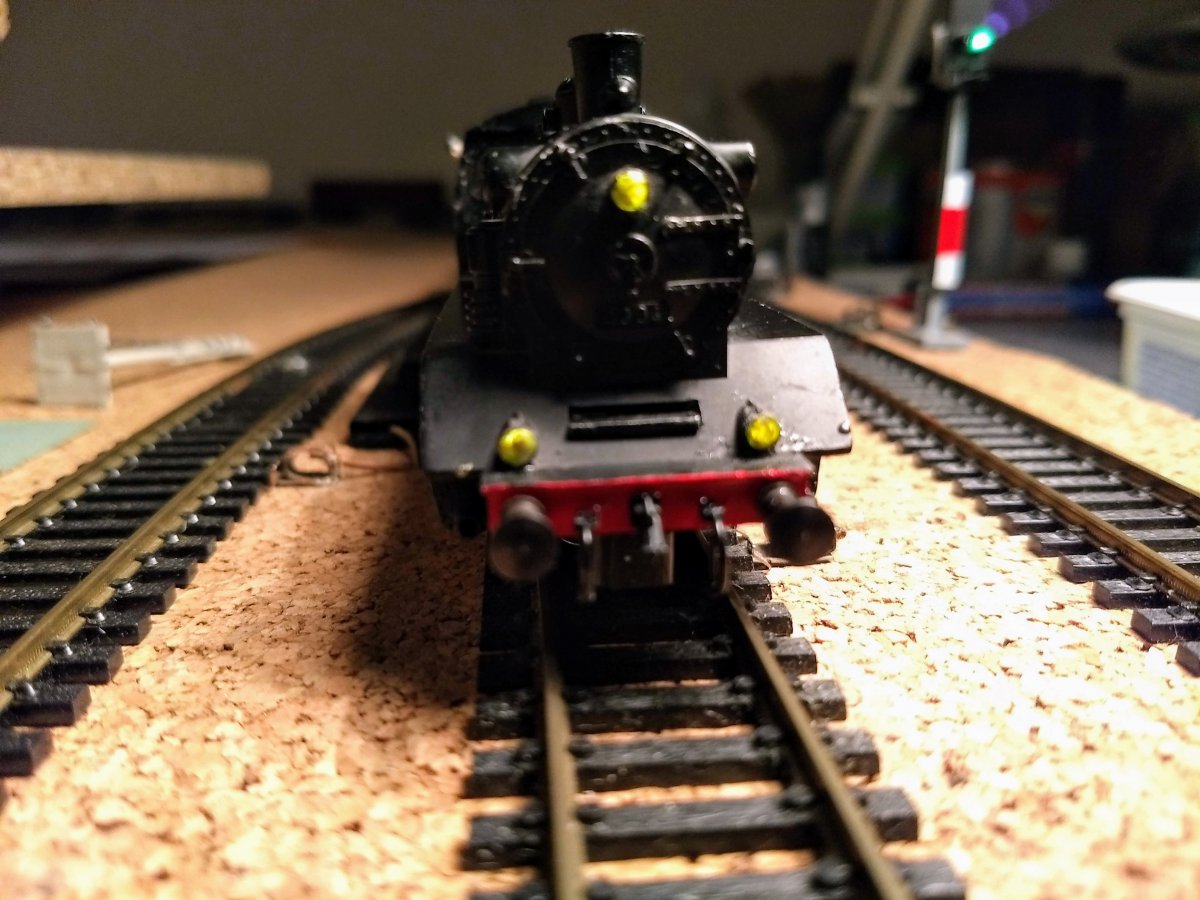

« Reactie #159 Gepost op: 06 maart 2019, 11:43:33 »
Naar aanleiding van een opmerking van een bekende ben ik de afgelopen weken gaan nadenken over de verdere "versiering" van mijn FLM 1304.
Via eBay heb ik een setje koppelingen en remslangen van Liliput gekocht plus een potje Revell rode verf.
Nu is verven sowieso al geen hobby voor mij, maar op h0-schaal vind ik het helemaal een crime.
Dus eerst maar eens wat geoefend op mijn sloopexemplaar.
Vervolgens heb ik de gok gewaagd, met een redelijk resultaat (al zeg ik het zelf).

« Laatst bewerkt op: 06 maart 2019, 20:01:36 door Arjen52 »

Romavami

  • Offline Offline
  • Berichten: 485
  • Carpe diem
Re: Cranicher Altbahn
« Reactie #160 Gepost op: 17 maart 2019, 12:44:41 »
Hij gaat goed Arjen,

groeten, Rob
Groet, Rob

Nieuwbouw Kellerstein H0 - digitaal DCC https://forum.beneluxspoor.net/index.php?topic=92476.0.html: DCC - Z1 OpenDCC centrale -Digikeijs decoders, bezet en terugmelders - H0 - Rocrail - Fl

Arjen52

  • Offline Offline
  • Berichten: 1255
  • Oude meuk in h0
Re: Cranicher Altbahn
« Reactie #161 Gepost op: 17 maart 2019, 14:03:05 »
Ach, ik knutsel maar wat.
Nog een beter plaatje:


Ben nu bij tijden wijle bezig om infrarood lichtsluisjes i.c.m. met een vertragingsrelais te maken voor de AKI. Maar mijn Chinese leverancier is een beetje traag.
Over een paar weken zal ik een verslagje schrijven.
Gaat jouw baan ook vooruit?
« Laatst bewerkt op: 17 maart 2019, 14:07:24 door Arjen52 »

eemstede

  • Offline Offline
  • Berichten: 908
Re: Cranicher Altbahn
« Reactie #162 Gepost op: 17 maart 2019, 14:55:32 »
ja, het is echt knutselweer, ook in Kranenburg waarschijnlijk.
Het nadeel van detailfoto's is, dat je heel veel ziet; bewerk je de koplampen nog, bijv. door glad te schuren/vijlen ?


Gr. Frank.

Arjen52

  • Offline Offline
  • Berichten: 1255
  • Oude meuk in h0
Re: Cranicher Altbahn
« Reactie #163 Gepost op: 17 maart 2019, 15:55:51 »
Daar heb ik inderdaad aan gedacht, maar ik ben bang dat ik "van de regen in de drup" verzeil. Wel passend deze weken  :)
Dus ik wacht daar maar even mee.

Joost O

  • Offline Offline
  • Berichten: 477
Re: Cranicher Altbahn
« Reactie #164 Gepost op: 18 maart 2019, 00:01:53 »
Arjen: Dat is een mooie bufferbalk geworden!

Dat is het leuke van de 1304: Omdat hij "af fabriek" bijna geen details heeft, kun je er van alles aanknutselen, en van alles wordt ie beter  (y)

Joost
Gansch het raderwerk staat stil, als een kortsluiting dat wil...

Materieel restauratie en testbaantje in Colombia
