Auteur
Topic: NS 4300 (in spoor 0) (gelezen 147031 keer)
FritsT
Offline
Berichten: 9605
Re: NS 4300 (in spoor 0)
«
Reactie #450 Gepost op:
13 oktober 2015, 19:11:46 »
Ik ben nu compleet door de onderdelen van de kit heen, maar nog lang niet klaar.
Een voorlopig lijstje van
nog te doen
:
1. Remslangen en stoomverwarmingsslagen op voorste bufferbalk,
2. Continentale schroefkoppelingen,
3. Kleine luchtreservoirtje links op de omloop direct vóór machinistenhuis,
4. Seinijzers voorzijde
5. Aanbrengen aandrijving cilinderkranen.
6. Verticale dekplaten voor persleidingen op de linker en rechter ketelwand.
7. Ramen machinistenhuis
8. Klapdeurtjes machinistenhuis-tender
9. Leidingen die zichtbaar zijn op de ketel,
10. Verdeelpunt (gietdeel) die bij de linkerstoompijp moet.
11. Loodgieteren waar nodig, bv leidingen tussen loc en tender
12. Het hele machinistenhuis inrichten.
13. Luchtpomp
14. Ketelbandspanners
15. Afwerken mechaniek. Onderdelen heb ik, maar nog monteren (cranck !)
Gelogd
FritsT
Offline
Berichten: 9605
Re: NS 4300 (in spoor 0)
«
Reactie #451 Gepost op:
16 oktober 2015, 19:44:26 »
Ik heb op het juiste moment voor "fingerspitzengefühl" gewacht... en dat was gisteravond en zojuist.
Nu nog de andere kant.
Zo moet het worden...tweevoudige klapdeurtjes.
En zo is het in model geworden:
de afmetingen van de scharnieren aan de buitenkant van het plaatwerk is in 1:43,5 zo klein dat je ze niet kunt namaken. Weglaten dus
1. dicht.
omdat de twee deurtjes zo strak tegen elkaar zitten, houdt de kopse kant alles recht.
2. eerste klapdeurtje gaat open.
3. het gehele deurtje gaat open. (in gevouwen toestand)
4. aan de binnenkant:
as: 0,3 mm
hengsels 0,15 x 1,0 mm
Gelogd
HJ
Offline
Berichten: 682
Re: NS 4300 (in spoor 0)
«
Reactie #452 Gepost op:
17 oktober 2015, 21:50:14 »
Pfff hoe krijg je het voor elkaar.
Ik vind het fotograferen al knap, laat staan het bouwen.
Succes met de verdere afwerking.
Hendrik
Gelogd
modelbouw: lekker prutsen word je blij van!
FritsT
Offline
Berichten: 9605
Re: NS 4300 (in spoor 0)
«
Reactie #453 Gepost op:
18 oktober 2015, 00:31:57 »
We zijn in de bouwgroep al een paar dagen aan het puzzelen naar de functie van de stang, rechts van de vuurkist.
Op de 5000 zit het helemaal anders, maar het meest waarschijnlijk is.. spuikraan.
Daar hebben we momenteel geen duidelijke foto's van. Wie?
Wel met een beetje knippen en plakken op de foto, maar zo zie je het beter.
De stang maken naast de vuurkist is geen probleem en als die via het S-stangetje het hoekje naar beneden omgaat, zit daar een framesteun. Er zal dus ten alle tijden een improvisatie moeten komen. Zie je daar wat van ?... denk het niet. Dus wat het ook moge zijn, namaken kan altijd.
Zoals ik het nu zie, maak ik een vaste constructie op de voorkant van de vuurkist, met S-stang. De lange stang wordt demontabel. Van achter door de wand van het machinistenhuis schuiven en daarna op de S-stang.
Overigens, in de voorwand van het machinistenhuis zit geen gat. Dat moet er dus nog wel komen.
In de kit zit wel iets (een soort kast) maar dat is zeker niet geschikt voor de NS versie
«
Laatst bewerkt op: 18 oktober 2015, 00:44:51 door FritsT
»
Gelogd
Frans8800
Gast
Re: NS 4300 (in spoor 0)
«
Reactie #454 Gepost op:
18 oktober 2015, 01:23:02 »
http://3.bp.blogspot.com/-2tlYfAxas3c/UTNBeE8JnFI/AAAAAAAAYQE/NU7HYSV2IdY/s1600/DSCF6018.JPG
Gelogd
FritsT
Offline
Berichten: 9605
Re: NS 4300 (in spoor 0)
«
Reactie #455 Gepost op:
24 oktober 2015, 20:33:42 »
Aan beide zijden heb ik de klapdeurtjes eigenlijk zonder noemenswaardige problemen kunnen solderen. Klein spul, maar goed te doen.
Nu opletten dat de scharnieren niet weer los worden gesoldeerd al je de handgreep er op zet.
Minimaal soldeer en voldoende vloeimiddel en... vast = vast. Niks meer aan doen.
De handgreep is aan de onderzijde gebogen rond een boortje 3,6 mm en heeft een recht uiteinde.
In de haakse bocht even goed de binnenbocht scherp maken. Daardoor komt de handgreep echt verticaal.
Aan de onderkant NIET solderen. De handgreep moet los blijven iv.m. demontage van de kap.
«
Laatst bewerkt op: 24 oktober 2015, 20:39:51 door FritsT
»
Gelogd
1795
Offline
Berichten: 1483
Re: NS 4300 (in spoor 0)
«
Reactie #456 Gepost op:
21 november 2015, 15:59:58 »

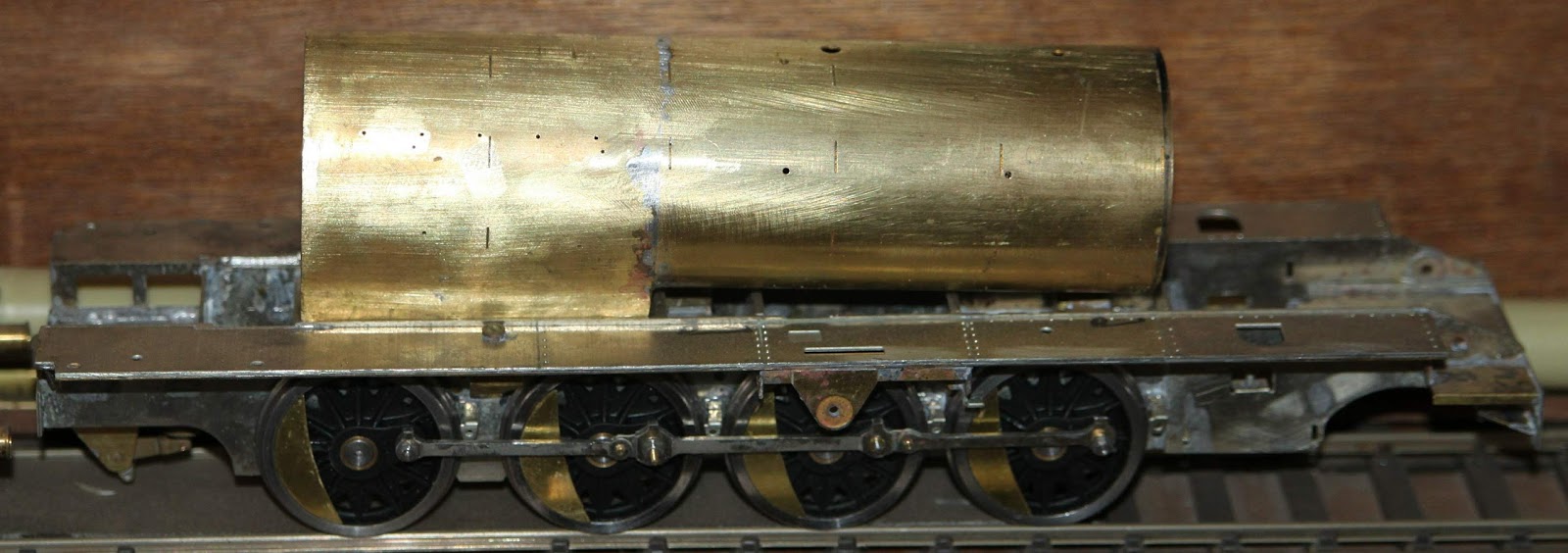

Ik heb dan wel de ketel gebouwd zoals die in de kit zit, alleen de vuurkist wel smaller gemaakt, zodat hij tussen de frameplaten past.

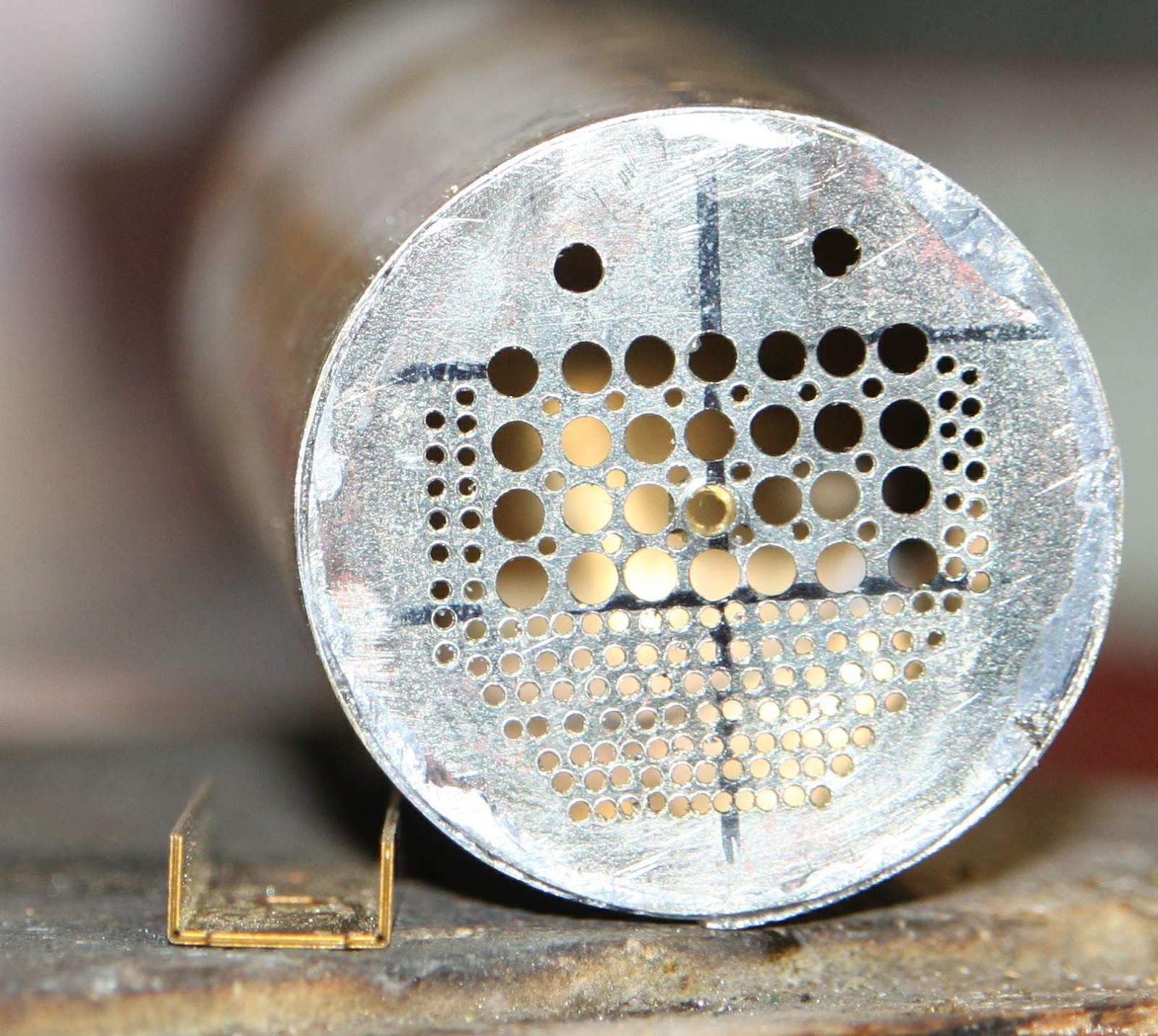

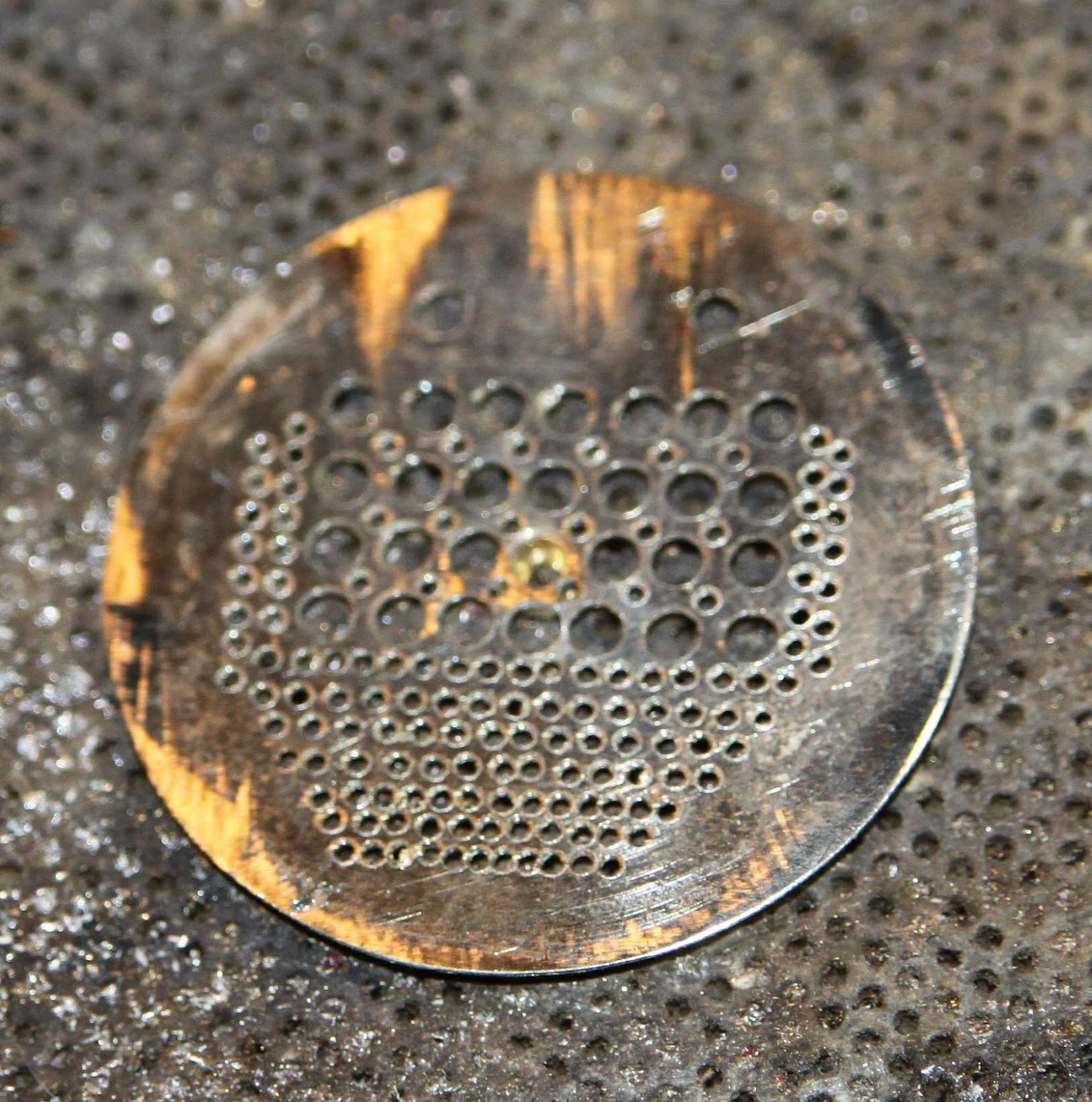

Verder wil ik de pijpenplaat in de rookkast namaken, en de deur moet open kunnen. Maar eerst de ketel maar eens gemaakt, en een pijpenplaat...
Gelogd
Spoor 0 is ook mooi.....Raamsdonk
http://1795spoor0.blogspot.com/
Hans Reints
हार्दिक शुभ कामनाएँ مع أطيب التحيات
Offline
Berichten: 12331
Re: NS 4300 (in spoor 0)
«
Reactie #457 Gepost op:
21 november 2015, 16:29:56 »
Als je toch zo bezig ben, waarom dan niet gelijk een vuurtje er in?
Gelogd
Dit forum is net een lopend buffet, je neemt wat je lekker vindt en wat je niet lust laat je liggen.
Peter Kleton
Offline
Berichten: 3704
Re: NS 4300 (in spoor 0)
«
Reactie #458 Gepost op:
22 november 2015, 14:36:05 »
Hee Frits ,
Hoever ben je met je lok ?
Groeten ,
Peter
Gelogd
NS 1924-heden.
0 baan NS loks 2100 ,6200, 3700, 3900 ,SSN 023 en eloks 1100,1200,1300, Mat 24 op 2 rail /bovenleiding .
Met kopstations als Zandvoort en Overveen en stukje dubbelspoor er tussen .Lichtseinen
Model van lok SSN 01 10 is in aanbouw.
FritsT
Offline
Berichten: 9605
Re: NS 4300 (in spoor 0)
«
Reactie #459 Gepost op:
22 november 2015, 18:02:14 »
Nog net zo ver als het laatste bericht op 24 okt.
Gelogd
1795
Offline
Berichten: 1483
Re: NS 4300 (in spoor 0)
«
Reactie #460 Gepost op:
06 februari 2016, 17:48:38 »
weer de draad opgepakt, cylinder boutjes...
Gelogd
Spoor 0 is ook mooi.....Raamsdonk
http://1795spoor0.blogspot.com/
Peter Kleton
Offline
Berichten: 3704
Re: NS 4300 (in spoor 0)
«
Reactie #461 Gepost op:
30 december 2016, 09:18:42 »
Hallo Frits ,
Het is al heel lang stil als het gaat over de 4300.
Je had nog veel te doen.
Mag ik vragen of de lok is gecompenseerd ?
Als ik de draadjes doorlees ,kom ik er (niets ? ) over tegen.
Er zit een motor in ( ABC Gears ) ,dus het zou geen vitrine model worden..
Nog een prettige jaarwisseling toegewenst en een gezond 2017 .
Groeten ,
Peter
Gelogd
NS 1924-heden.
0 baan NS loks 2100 ,6200, 3700, 3900 ,SSN 023 en eloks 1100,1200,1300, Mat 24 op 2 rail /bovenleiding .
Met kopstations als Zandvoort en Overveen en stukje dubbelspoor er tussen .Lichtseinen
Model van lok SSN 01 10 is in aanbouw.
FritsT
Offline
Berichten: 9605
Re: NS 4300 (in spoor 0)
«
Reactie #462 Gepost op:
30 december 2016, 15:30:45 »
Hoi Peter,
Project 4300 is nog niet klaar, staat alleen de wacht.
Compensatie heb ik niet en daar doe ik ook nooit aan. Is ook niet nodig want mijn modellen rijden altijd goed, ook zonder compensatie. Ik zorg ervoor dat de rails perfect ligt en dan rijdt de loc vanzelf goed.
Op andermans baan rijden.....ja, dat kan problemen geven. Dat is dus ook niet mijn uitgangspunt.
Frits.
Gelogd
Peter Kleton
Offline
Berichten: 3704
Re: NS 4300 (in spoor 0)
«
Reactie #463 Gepost op:
30 december 2016, 18:38:08 »
Dag Frits ,
Dan doe je het spoor leggen wel heel goed.
Mij lukt dat niet,ik moet wel compeseren. Is ook beter voor de rijstroom .
Mss is hier iemand die wel compenseert ?
Ik heb vandaag een artikel over compensatie gelezen bij
http://www.clag.org.uk/beam-annex4.html
Groeten ,
Peter
Gelogd
NS 1924-heden.
0 baan NS loks 2100 ,6200, 3700, 3900 ,SSN 023 en eloks 1100,1200,1300, Mat 24 op 2 rail /bovenleiding .
Met kopstations als Zandvoort en Overveen en stukje dubbelspoor er tussen .Lichtseinen
Model van lok SSN 01 10 is in aanbouw.
FritsT
Offline
Berichten: 9605
Re: NS 4300 (in spoor 0)
«
Reactie #464 Gepost op:
17 mei 2017, 19:33:29 »
Laatste bouwactiveit van mij in dit project....oktober 2015. Tijd om weer eens verder te gaan.
Edwin heeft destijds voor de in de kit ontbrekende onderdelen voor de Nederlandse versie een etsplaatje gemaakt. Ik ga daar nu de schuiframen van gebruiken.
IMG_0092 (640x497)
by
Nulpunt0
, on Flickr
Er is gelukkig een mooi voorbeeld 1:1
raam
by
Nulpunt0
, on Flickr
Ik heb de steunen van strip 0,5x1 gemaakt en van binnen af gesoldeerd. Hierin een gaatje 0,5. Staaldraad 0,4 als geleiding voor het raam.
Om bij het schuiven geen last van de raamstijl te hebben heb ik als afstandhouder een plaatje 0,5 messing gebruikt.
Straks plak ik aan beide kanten van die steun nog M0,6 moertjes.
IMG_0103 (640x458)
by
Nulpunt0
, on Flickr
Gelogd
Print
Pagina's:
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
Vorige
-
Volgende
-
1
...
29
30
[
31
]
32
33
...
44
Omhoog
« vorige
volgende »
Je bent hier:
BeneluxSpoor.net forum
|
Wat zijn we aan het bouwen?
|
Materieel
|
NS 4300 (in spoor 0)
