BNLS/RCU Booster-Hub vraagbaak

[ivanzon]

Bedankt voor het aanbod, maar ik heb nog meer onderdeeltjes voor andere projecten in te bestellen, waardoor ik bij Conrad geen bezorg kosten heb.

[guest7823]

Ik kreeg nog een booster-hub met problemen in m'n handen gegeven met het verzoek er nog eens even naar te kijken.



Heb ik gedaan en ik zie 2x 1N4148 in een uitvoering waarvan ik niet zeker weet of die goed om gemonteerd zitten.

Wat is bij deze uitvoering de "zwarte ring"? De dikke gele ring of de grijze ring??

Klacht zou zijn dat alleen de gele LED gaat branden

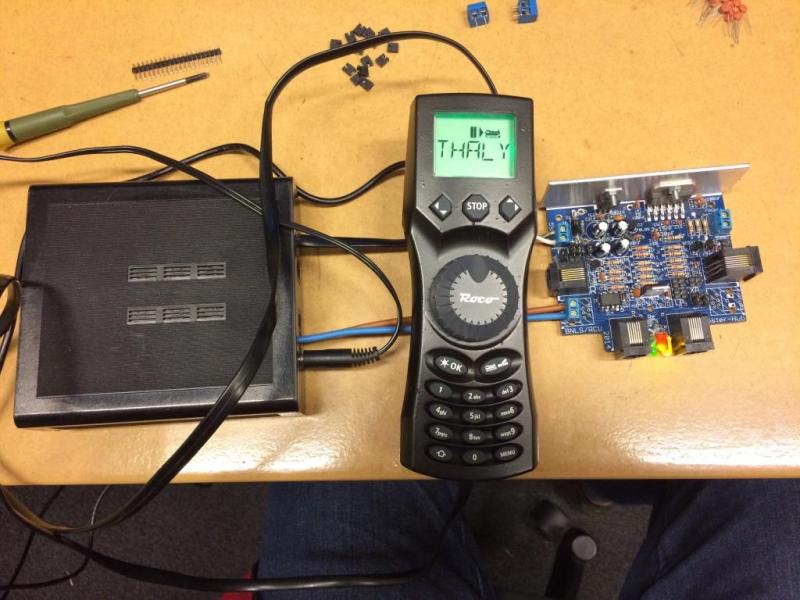

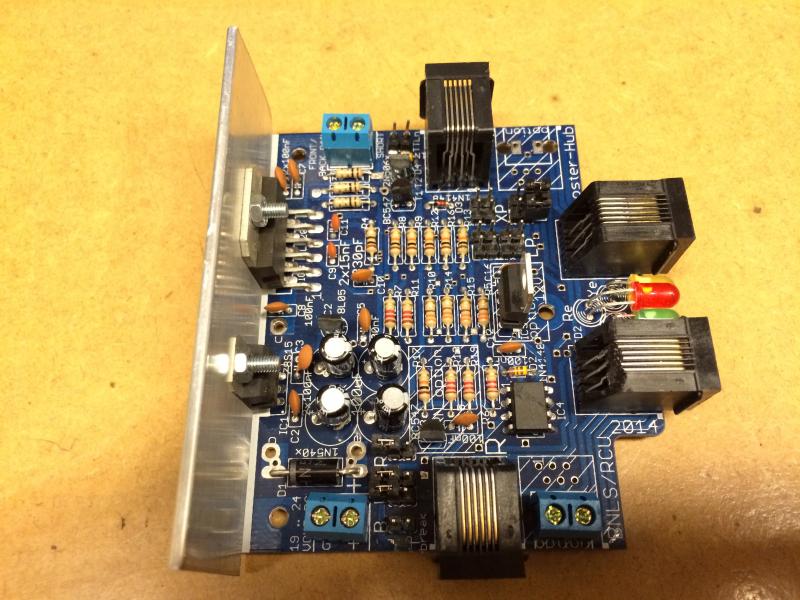

Tadaaaaaa, lang gewacht, stil gezwegen, nooit gedacht en toch gekregen ........



een werkende booster-hub voor st00mboy

Kan ik die ook weer blij maken op Rail. Wel moet de Karst-mod d'r nog overheen  , maar dan moet ik eerst even wat spullen bestellen. Dat hoop ik voor Rail 2015 gedaan / in huis te hebben

[Derailed]

Knap werk Paul maar het is niet de booster van St00mboy maar van Derailed.

Henk.

[guest7823]

Die knapheid viel wel mee, al was het een redelijk gedoe om de gaatjes van de 3 diodes goed te ontdoen van soldeer. De standaardtrucs werkte niet afdoende, maar......... de aanhouder wint (en de aandeelhouder maakt winst )

Nu even de weerstanden afwachten en Karstmodderren

[St00mboy]

De weerstanden zitten in de brievenbus.

Leen.

[zuylen]

Beste HansQ,
Ben je nog aan het afbouwen van mijn twee HUB modules toegekomen? Ik wil woensdag weer naar Railclub Utrecht komen. Maar dan moet je natuurlijk wel tijd hebben gehad om ze af te bouwen.
vr gr André

[Tjalling]

Heren,

Op Rijswijk hebben we de BNLS-modulebaan met twee boosters gevoed. Beide boosters zijn aangepast voor gebruik met laptopvoedingen, zoals in dit draadje beschreven.

Al vrij snel zijn beide boosters stuk gegaan. Tijdens het gebruik viel al op dat de boosters kortsluiting gaven als de trein te lang op de overgang stond, dit was met name merkbaar met het hondekop-stel.

Ik heb nog gecontroleerd of de boosters goed aangesloten waren, en dat was wel het geval.

Ik ben er vandaag pas aan toe gekomen de beide boosters te voorschijn te halen, en heb sinds vandaag ook de beschikking over een Roco-kastje om eea. te testen. De muizen komen op, en geven het normale menu weer, geen rare dingen. De gele en de groene led branden. Er staat geen spanning op de uitgang naar de rail.

De volgende vragen:

• Welke delen zijn stuk, hoe te meten (L6203 als ik de voorgaande posts goed lees?)
• Hoe zou dit ontstaan kunnen zijn?
• Met als vervogvraag: Hoe te voorkomen?

Alvast bedankt voor het meedenken!

Groet,
Tjalling

[HansQ]

Hmmm... Check even de 5 Volt voedingsspanning. Mij viel op dat de 78L05 het nogal warm kreeg bij hogere spanningen.
Als de 78L05 het begeven heeft kun je in de toekomst een gewone 7805 toepasssen, dat is voorzien op de PCB (zie handleiding).

[HansQ]

...ander bij effect van het verwijderen van de 78S15 is dat die niet meer voor stroombegrenzing zorgt. Dat zou een kapotte L6203 kunnen verklaren...

[Tjalling]

Hallo Hans,

Die 5 volt is toch de voeding voor de leds? Die branden.
Ik heb de meting die op de eerste pagina van dit topic staat uitgevoerd, en krijg dezelfde waardes als Paul bij de foute print.

Dit lijkt op te lossen door het vervangen van de L6203.

Als er een stroom van de ene boostersectie naar de volgende loopt (bijvoorbeeld door een langzaam rijdend treinstel met op 2 draaistellen stroomafname), komt er spanning op de uitgang van de L6203 te staan. Zou dat een reden kunnen zijn dat deze stuk gaat?
Zo ja, zou dat te ondervangen zijn door diodes te plaatsen tussen de L6203 en de rails?

Het uitgangspunt is te zoeken naar een systeem waarbij de boosters niet mede bepalend moeten worden vwb welke treinen ingezet kunnen worden, bovenstaand scenario zal in het ideale geval dus niet tot problemen mogen leiden.

Groet,
Tjalling

[HansQ]

Als de overgangssecties de oorzaak zijn vor het stukgaan van de L6203's dan is dat misschien hetzelfde probleem als ook optreedt met de Roco boosters als daar veschillende trafo's worden gebruikt. Voor mij was dat nog een reden om een gestabiliseerde voedingssspanning te maken met een 78S15. Maard an is het wel raar dat de boosters allebei overeden zijn... Diodes tussen de L6203 en de rails... lijkt me niet erg effectief maar kan wel, gebeurt ook met een bezetmelder tenslotte?

[Tjalling]

Diodes plaatsen is onzin, ik zat niet goed na te denken

Groet,
Tjalling

[Timo]

Als de booster stuk gaat door een trein op de overgang dan is het spanningsverschil tussen beide boosters op dat moment te groot. Je zou eens de uitgangsspanning van de laptopvoedingen tijdens het rijden moeten bekijken. Zijn het dezelfde voedingen of "gewoon" verschillende laptopvoedingen?

Diodes plaatsen gaat dan niet helpen. Lijkt me dan ook handiger om wel spanningsregulators te plaatsen. Hoeft op zich geen 7815 te zijn (max 1A, veel warmte als aangesloten op 19V laptop voeding, maar 15V) maar je zou eens op zoek kunnen gaan naar een meer geschikte versie. Een 18V LDO van 3A moet nog wel te vinden zijn. Of een switch mode regulator ervoor. Als je het dan afstelt op 18V (mits de voedingen daar dus niet onder zakken) vertrouw je niet meer op de regulatie in de voedingen zelf.

Een extra puntje van aandacht is ook zorgen voor goede stroomtoevoer bij de overgangen. Als de kabels op de modules ook een redelijke spanningsval laten zien dan zal er door het spanningsverschil ook een grotere stroom gaan lopen als de overgang overbrugt wordt.


Timo

[Tjalling]

Hoi Timo,

Beide laptopvoedingen zijn, vwb specificaties, identiek. Het merk is verschillend, maar de tekst, formfactor en waardes zijn gelijk.
De kabels onder de modules zijn ook vrij zwaar uitgevoerd, met stevige connectoren. Dat is juist steeds punt van aandacht.
Om te kijken naar een geruguleerde ingangsspanning klinkt als een goed idee
Iemand nog suggesties hoe dat aan te pakken?

Groet,
Tjalling

[HansQ]

...of je voert gewoon de stabilisator op de Booster-Hub op, op de manier zoals aangegeven in de handleiding...
Heb ik niet zelf verzonnen, maar hier vandaan gehaald: http://www.circuitsonline.net/schakelingen/33/voedingen/5-a-gestabiliseerde-voeding.html
