nederlandse bovenleidingen

[theomeeuwsen]

En hoe gaat het dan bij wissels??

Komt zo'n splitsing alleen vlak bij portalen, of ook in het midden tussen 2 portalen in?

[cor_b]

Die kan overal zitten.

Cor

[Klaas Zondervan]

Bij wissels staat er een portaal of een enkele mast naast het mathematisch punt. Want dat is het punt waar de daadwerkelijke splitsing plaatsvind.
Overigens splitst de draad zich niet in tweeën, maar er komt een tweede draad vanaf de zijkant. Boven het mathematisch punt lopen de draden vlak naast elkaar, daarna volgen ze ieder hun eigen tak van het spoor. En als je er meer van wilt weten, ga eens op een station kijken en probeer te doorgronden hoe dat hele breiwerk in elkaar zit.

[erik1]

ik ben van plan om zelf wat nederlands te gaan creëren. alleen heeft iemand een goed leesbaar tekeningetje van het NS voorbeeld. en waar kan je voor een leuk prijs je de profielen kopen.

M.v.g erik

[Huup]

Gut, lees het topic 's door zou ik zeggen

[Esperopt]

Het moeilijkst lijkt mij het nabootsen van de dubbele rijdraden. Zou echt niet weten hoe ik dat moet doen. Voor de rest koop ik alles kant en klaar, omdat mijn soldeer vaardigheden ongeveer vergelijkbaar zijn met een koe die viool speelt.

[Klaas Zondervan]

.....omdat mijn soldeer vaardigheden ongeveer vergelijkbaar zijn met een koe die viool speelt.

Toegegeven, een koe die viool speelt lijkt mij ook een onmogelijke opgave. Maar kun je zelf viool spelen? Dan kun je ook solderen.
Wat ik hiermee wil zeggen? Zowel vioolspelen als solderen leer je alleen maar door het te doen. Dus ga gewoon eens oefenen door stukjes draad op verschillende manieren aan elkaar te solderen. Hou daarbij de 3 hoofdwetten van het solderen in de gaten:
1. Het te solderen materiaal moet schoon zijn
2. Gebruik het juiste materiaal, juiste type soldeer en voldoende (niet te veel) vloeimiddel.
3. Niet alleen het soldeer moet heet zijn. ook de te solderen materialen. Minstens de smelttemperatuur van het soldeer, liefst iets heter.

[hoefhaan]

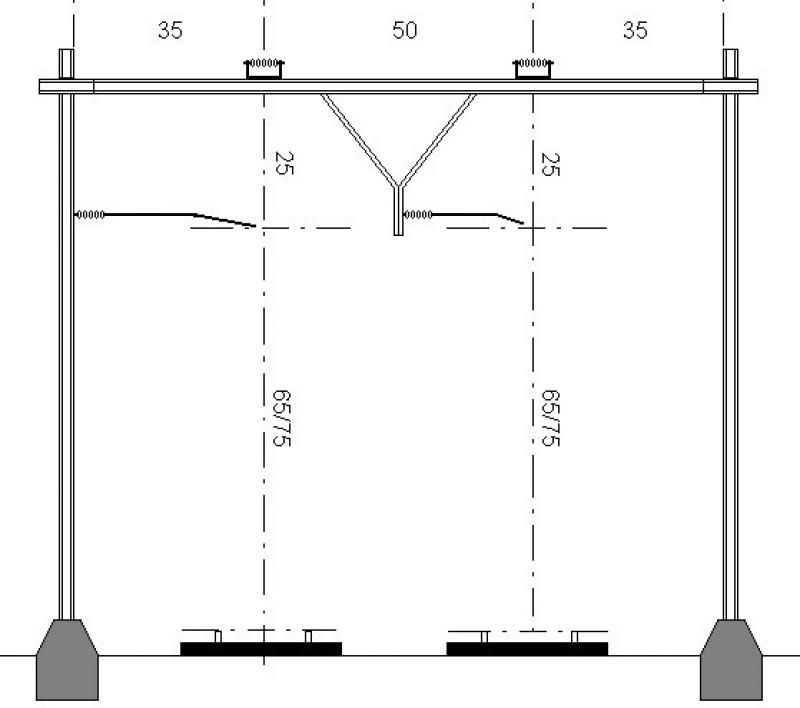

Even nog een vraagje over de maten van de sommerfeldt bovenleidingportalen voor dubbelspoor:

Is dat ongeveer zoals in deze afbeelding:

Bron:http://home.wanadoo.nl/wvdwerken/Bovenleiding.htm

Het gaat mij met name om de totale breedte (in deze tekening 12 cm)en de afstand tussen de twee bovenleidingdraden (in deze tekening 5 cm)

[Aspelix]

Dat ligt aan de hart-op-hart-afstand van beide sporen en dat is weer afhankelijk van het merk rails dat je gebruikt:
Märklin K => 57 mm
Roco oud => 57 mm
Rocoline / Geoline => 62 mm
Piko-A => 61,8 mm
Peco 57 mm

[hoefhaan]

Wat  mij nog onduidelijk is:
Zijn Sommerfeldt portalen altijd zelfbouw?
Of hebben ze ook kant en klare portalen?

[Chris]

De enkelvoudige zijn reeds gebouwd, maar dienen nog wel gespoten te worden.
De rest dien je te bouwen. Zeer simpel met seconden(super) lijm of solderen.

[hoefhaan]

en iemand bekend met de afmetingen?
Zie afbeelding in bericht hierboven...

[Huup]

Bericht van Ruurd? Of is dat niet wat je bedoelt?

[hoefhaan]

Nee, het bericht daarboven, van mij, met de afbeelding erin.
Ik wil de totale breedte van de portalen weten en of de hart-hartafstand naar wens te maken is (omdat het zelfbouw is)

[Remunj]

Sommerfeldt geeft in  hun catalogus en de bouwbeschrijving de volgende maten aan:
34 / 57 /34
Mastafstand maximaal 200 mm. Naar keuze te verkorten.
Afstand van BS tot uithouder 70 mm. Deze ligt vast door gaatjes in de mast.
De rest kan je zelf bepalen (afstand vanaf de mast/ tussen de sporen).

Gr.
Eric
