BNLS-Werkspoor - Plan U 1:87 in geplot styreen

[Harrie van Veen]

Karst, fantastisch, een U2. Ik zie dat je een stuk verder bent dan ik. Ik heb de bakken in elkaar op een kop na. Ik had nog een Trawos kop liggen, maar die mist in de breedte een 1,5 mm. Ondanks warmstoken lukt het niet om het passend te maken. Ten einde raad heb ik Bart een mailtje gestuurd voor een setje koppen. Wat dat betreft kan ik nu even niet verder. Ik zal me nu bezig houden met de onderstellen en de aandrijving.
In een eerder berichtje gaf je aan dat ik op het dak ook nog een ATB leiding moet aanbrengen, maar ik bouw de rode variant uit de bein jaren zestig. nmm was er toen nog geen sprake van ATB.
succes verder.
mvrgr  Harrie

[Karst Drenth]

Hoi,

allereerst weer hartelijk dank voor alle steunbetuigingen en complimenten.
^{Ik heb m'n schoenen maar uit gedaan...  Ik zou er anders nog naast gaan lopen van al die lof}

Maar... belofte maakt schuld. Jullie hadden nog wat fotooos te goed van het gerommel aan draaistel en koppeling...


Update:

Het 'probleem' ontstond, nadat de koppeling pas was gemaakt en ik probeerde het draaistel te plaatsen.
Wat was er aan de hand ?  Door allerlei uitstekende verstevigings-piefjes aan de koppeling, viel deze nu zover terug richting draaistel, dat er niets ander op zat dan...  ZAGEN  :-|

Er moest dus ruimte gemaakt worden, maar het draaistelframe wordt met een dwarsbalkje en schroefje vastgezet aan juist die kant waar gezaagd moest gaan worden

Dat was nog maar het kunstof deel... Ook het metalen blok moest bewerking ondergaan, juist daar waar de bevestigingsschroef z'n schroefdraad vond...

OK, met enige inventiviteit een klein gaatje onder het midden van het draaistel gevonden. Nou eigenlijk de hele 3~ sleper bevestiging ontdekt ! Fleischmann

Helemaal voorbereid dus voor een sleper. Alleen was het gaatje niet voorzien van schroefdraad, maar met een M2 tapje is dat probleem binnen 5 minuten getackeld.
Nu er dus bevestigings mogelijkheden onder het draaistel waren, was het niet moeilijk meer
Simpelweg een plaatje styreen pas gemaakt, gaatje geboord, vastgelijmd aan het draaistelframe en klaar...

Nou niet helemaal  :-| de nu ontstane constructie laat het niet meer toe dat het frame verwijderd werd... Was ook de bedoeling, want om de juiste maatvoering voor het lijmen te krijgen had ik expres het hele draaistel gemonteerd in originele staat.
Nu was het slechts nog een kwestie van de dwarsbalk afzagen en klaar was Klara !

Hieronder een beeldverslag van de modificaties:


De onderzijde van de draaistellen...

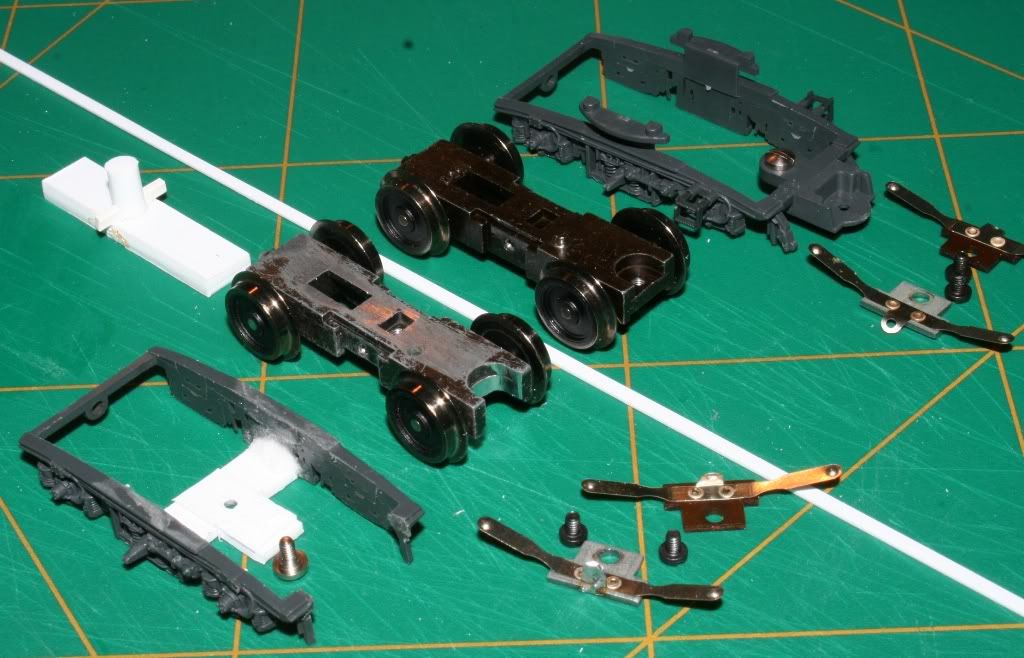

De bovenzijde van de draaistellen...






Draadje tappen...

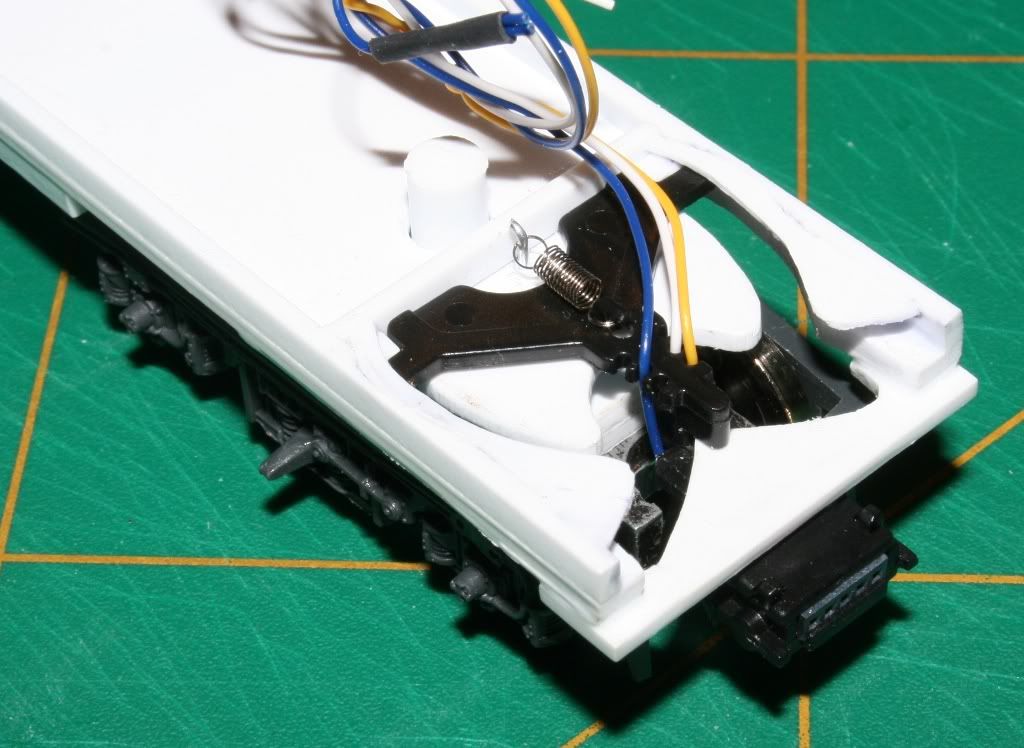

Koppeling en draaistel van boven...




Koppeling en draaistel van onder...

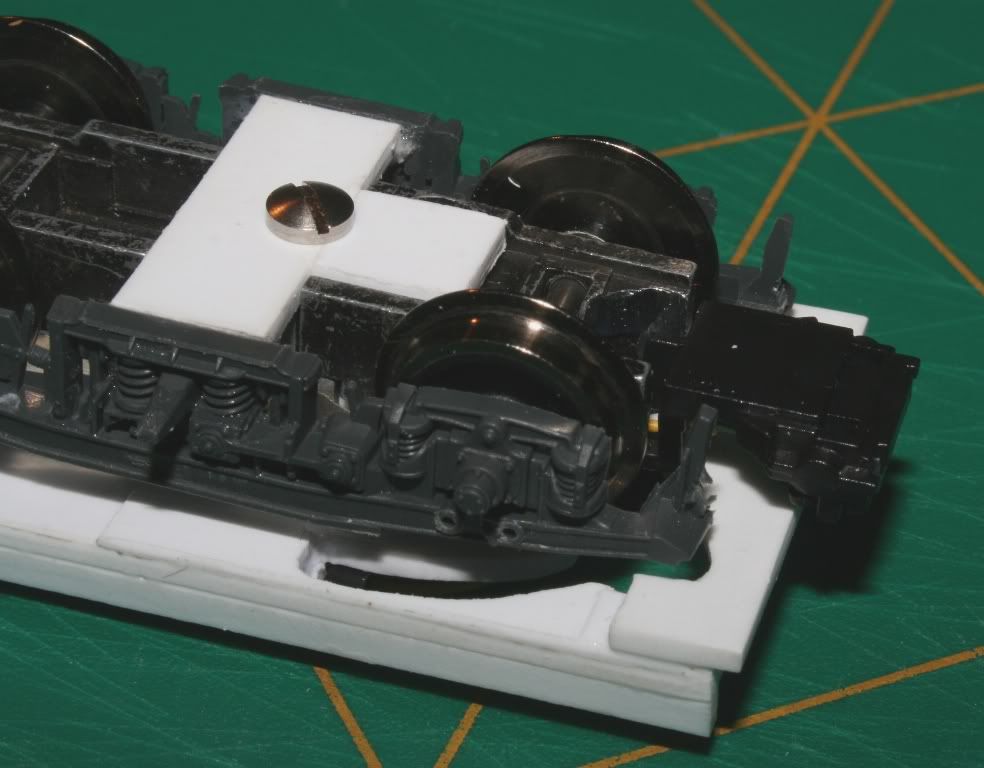

... en in detail


Nou, als je het wilt nabouwen, heb je hier wel voldoende aan dacht ik zo

Maar zoals Harm al opmerkte, niet te veel meer rijden en DOORBOUWEN.
Moet ook wel, nu driftig de middenbak klaarmaken, want morgen of overmorgen komen de andere koppelingen van PIKO binnen
Met een beetje geluk dus aan het eind van het weekend een Plan U - DE3

Wordt vervolgd.

Grtzz,

Karst

[Overlast]

Tsjonge, dat ziet er strak uit Karst!

Zoiets moois te zien ontstaan werkt zeker motiverend.

Ik zou haast ook een plan U gaan bouwen
(maar dat doe ik niet, want ik heb nog zat projecten lopen)

Maarten

[Jan Koopmans]

Hallo Karst je plan u ziet er goed uit  ben ook van plan om er een te bouwen.
maar hen nog geen donor stel voor de wielstellen de aandrijving.
heb al bij GM&S gekeken naar de BB-units  en dummyunits ??.
Heb je nog een ander alternatief voor mij

VrGR Jan

[marcel]

Hey,

Alternatief is een roco br 215, probeer wel de nieuwe versie met interface te pakken.
Doe daar draaistel zijkanten bij van een motorpost bijvoorbeeld.
En het plaatje is compleet.

Mvg, Marcel

[Karst Drenth]

Hoi,

@Jan

Ik heb er even een BB naastgezet. (Heb ook nog een omgebouwde Lima Hondekop staan... helemaal klaar behalve ramen en aandrijving)
De BB is een stuk hoger dan de geplande bodemhoogte.
E.e.a. lijkt mij wel te doen, maar je zult dan een vrij ingewikkelde bodemplaat moeten maken.

Ik heb van Wim Wolters inmiddels vernomen dat de PIKO HK ondebak met aandrijving ook los leverbaar wordt. Niet bij 10-tallen tegelijk, maar toch. Ik weet nog geen prijs, maar zal wel niet zo duur worden als een complete hondekop


@Marcel

Alle Fl* spullen zijn binnen. Mail ff over details


Grtzz en bouw ze,

Karst

[Karst Drenth]

Hoi,

Misschien een verrassing in Arnhem vandaag: zie hier...

Grtzz,

Karst

[marcel]

Hey,

Eindelijk alles binnen.
Ben nieuwsgierig of de fleischmann ramen in de nieuwe koppen passen?

Vandaag zal ik niet in Arnhem kunnen kwijlen, moet naar Amsterdam toe.

Verder krijgt Karst straks even een mailtje.
Zit achter de verkeerde PC op dit moment.

Mvg, Marcel

[Floris Dilz]

Een BB is een leuk ding, heel compact en zo, maar een oversized motor en aandrijving op 4 assen zoals bij een BR 215-aandrijving valt toch te prefereren hoor, omdat die aandrijving wat meer reserve heeft loopt het toch net wat mooier. Bovendien is het goedkoper. Niet dat een BB-tje een plan U niet weg zal krijgen, maar mijn driebaks-mat '36 met Pec erbij (bij elkaar net zoveel draaistellen als een plan U) is al niet echt heel vlot meer.

[Karst Drenth]

Hoi,

@Floris

Compleet mee eens, ik geloof dat ook Chris een opgeblazen BB had in z'n Plan U

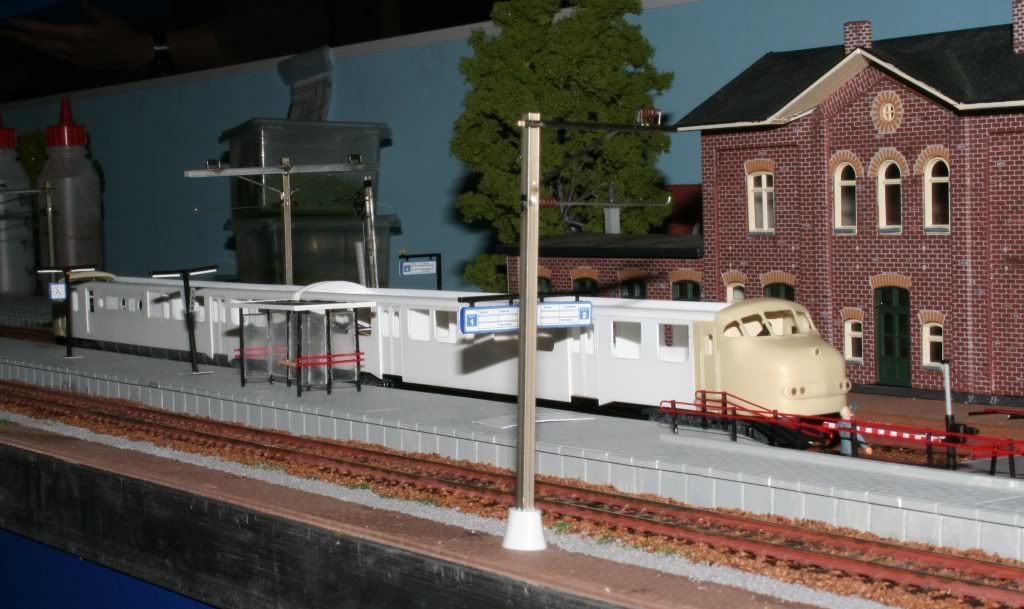

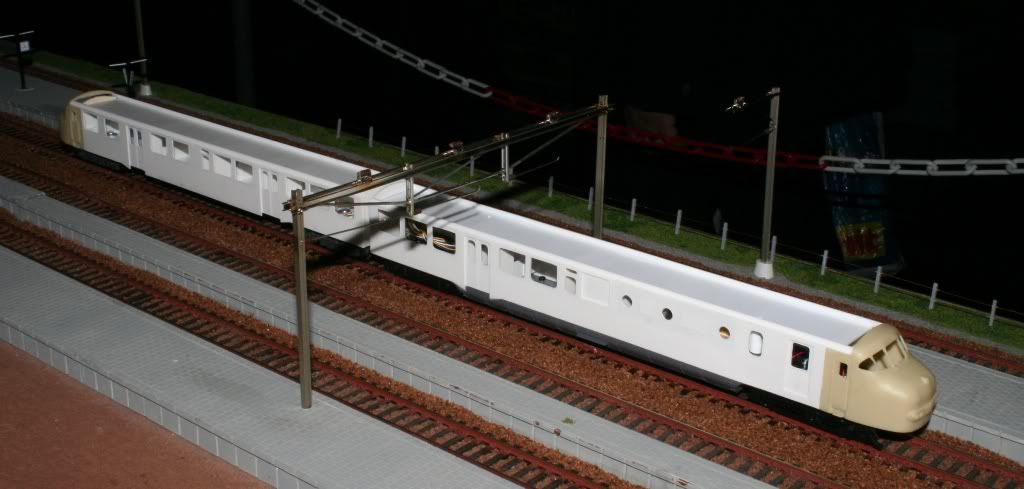

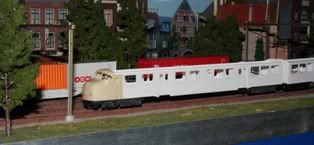

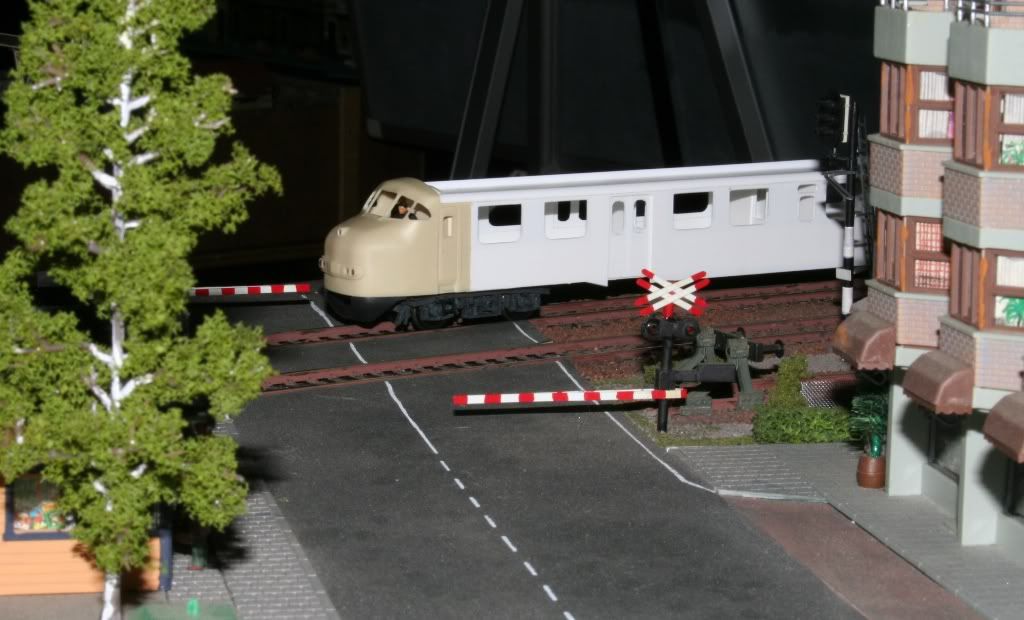

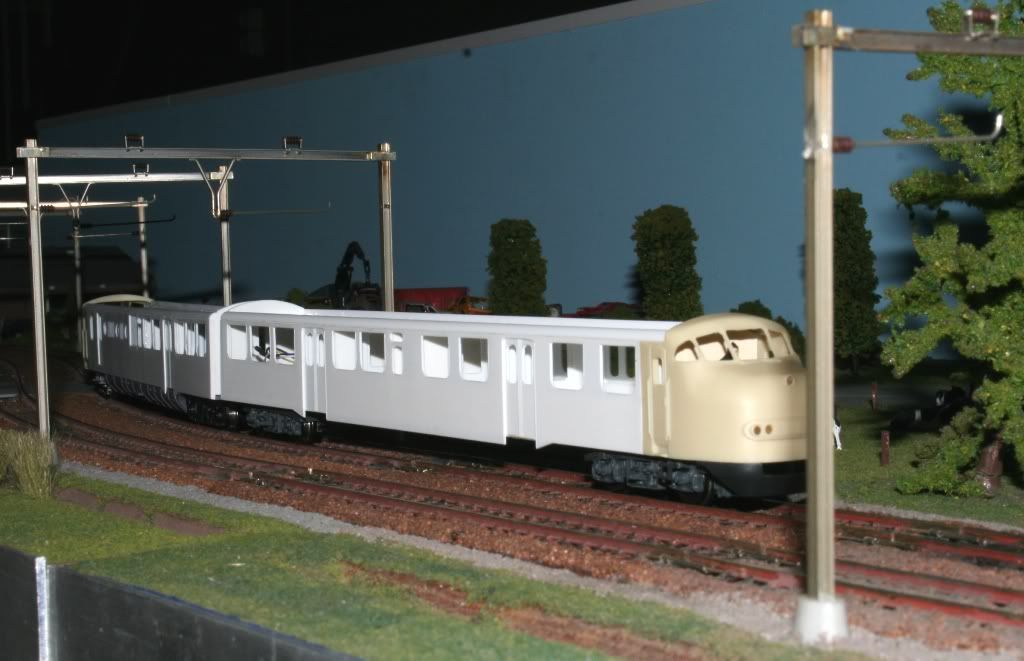

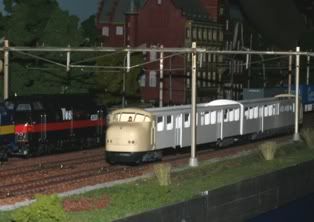

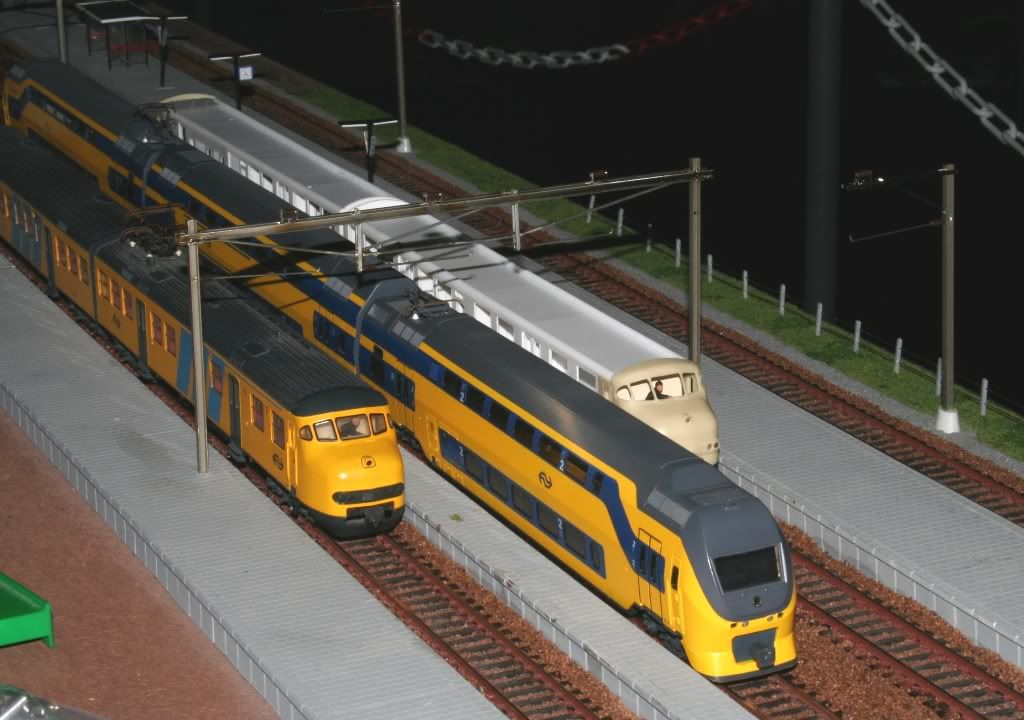

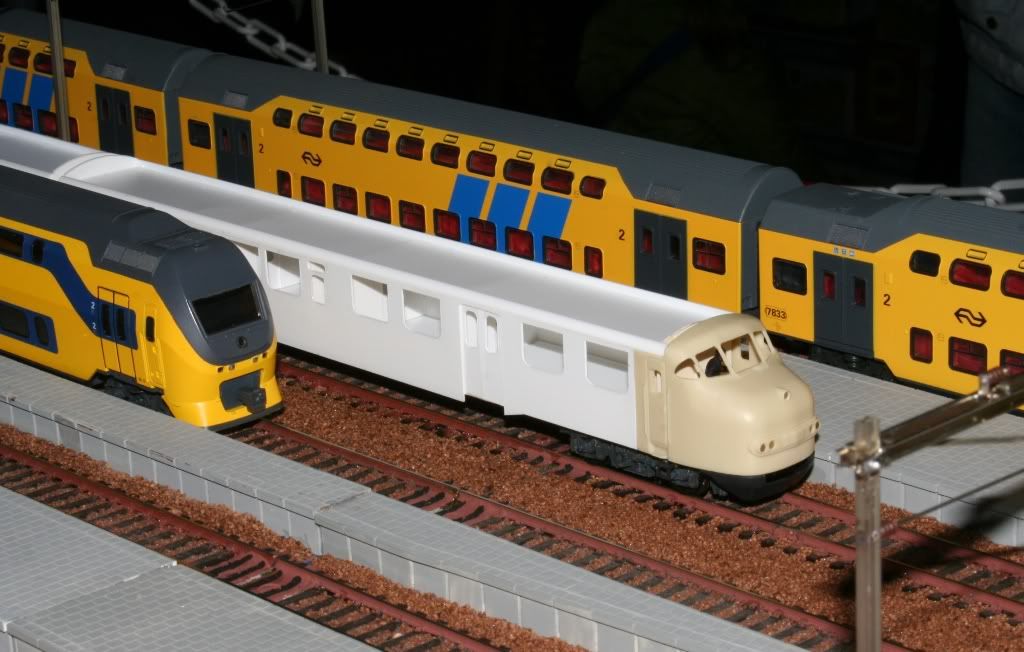

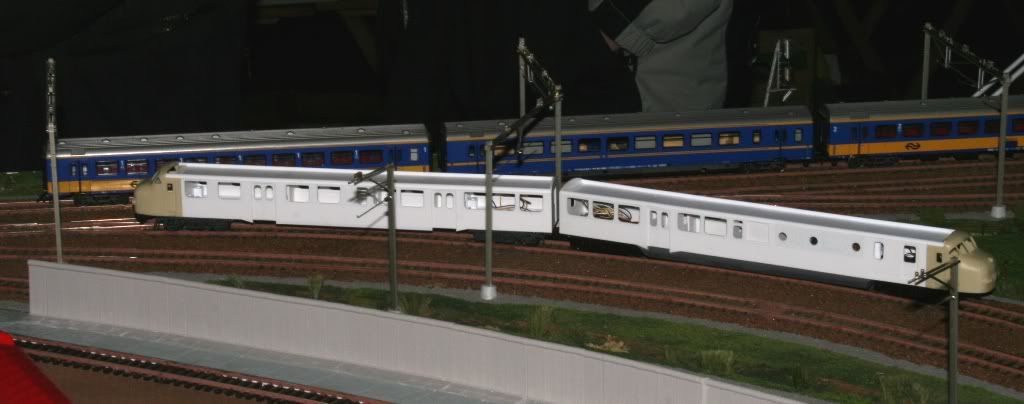

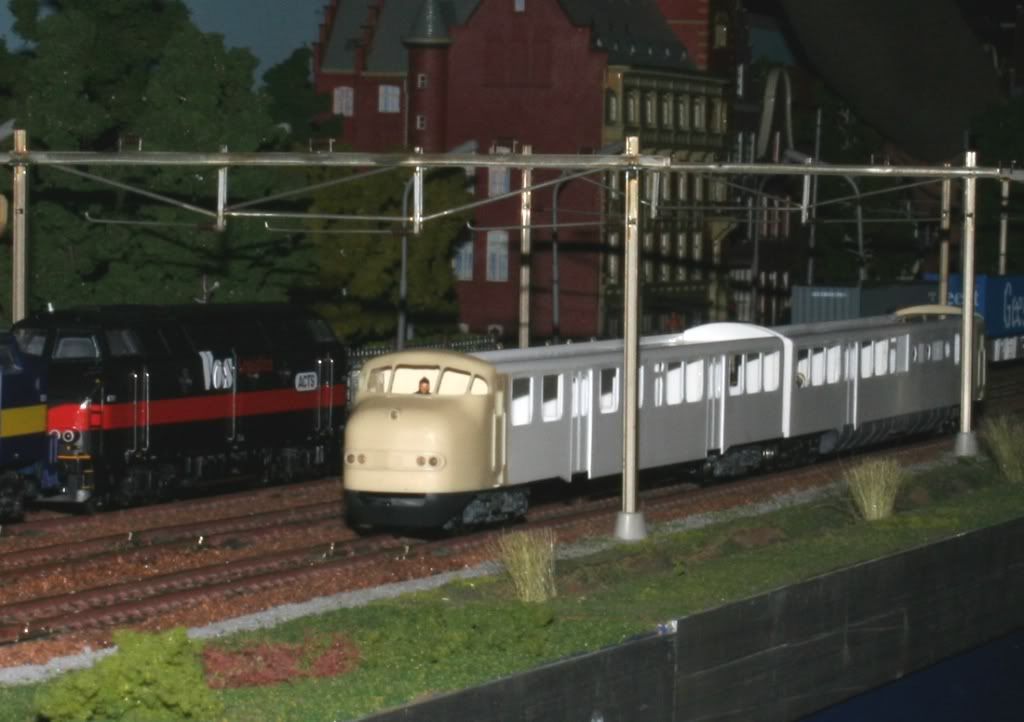

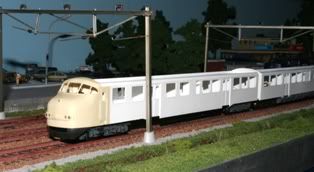

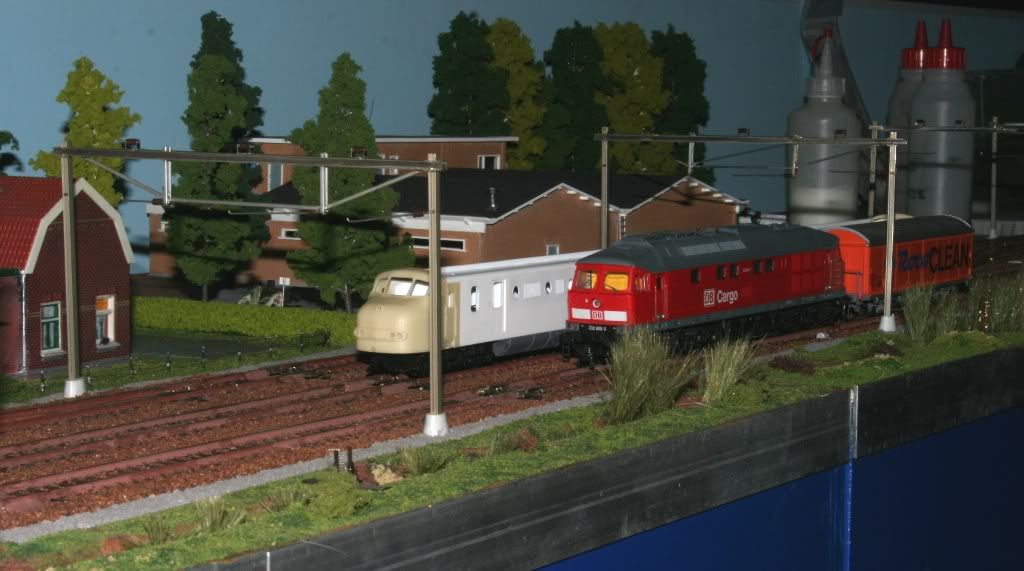

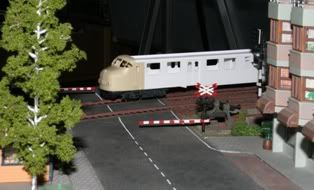

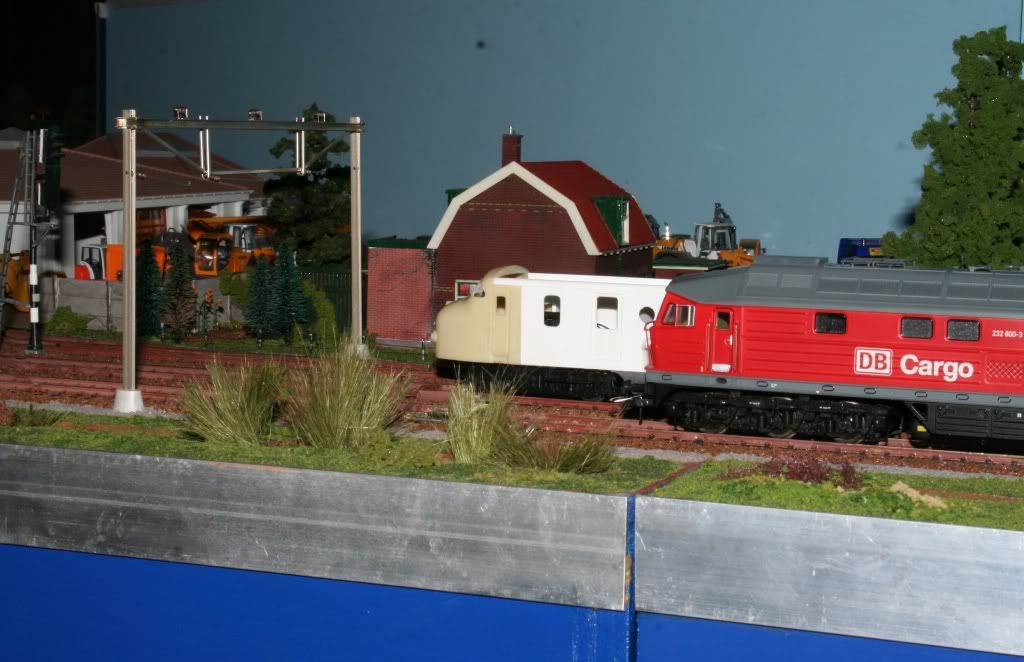

Dan wat sfeer fotooos van Arnhem, 'Plan U DE-2' heeft anderhalf uur testrondjes gereden op de module baan van Railspijker


























Het stel loopt werkelijk heel erg mooi, ook op code 83 rails

Heren van Railspijker: Hartelijk dank !

Grtzz,

Karst

[Huup]

Zoowwee......

[Matthijs van Heijningen]

Ik heb er even een BB naastgezet. (Heb ook nog een omgebouwde Lima Hondekop staan... helemaal klaar behalve ramen en aandrijving)

Welke Hondekop heb je gebouwd?

mvg,

Matthijs

[Karst Drenth]

Een groen tweetje ...

[Matthijs van Heijningen]

aha met mastica wandjes???

Ik had het idee ook alleen toen kwam piko er mee. Ik was al een beetje met het project begonnen (kappen van Trawos, transfers en ramen van mastica).

mvg,

Matthijs

[Chris]

Geen last van opgeblazen BB.
In mijn plan U zitten twee BB tjes
