Fleischmann 741005 BR 601 DB samenstellen?

[Bertbecker]

Beste allemaal, van de week heb een gloednieuwe (denk ik, wat de de accessoires zaten nog verpakt in een plastic zakje) Fleischmann 741005 BR 601 DB op de kop weten te tikken. Uiteindelijk wil ik er een decoder in, maar mijn eerste uitdaging is alle 4 de treindelen aan elkaar te koppelen met bijgeleverde stangetjes. 1 rijtuig wordt elektrisch gekoppeld aan de motorwagen (waarom weet ik ook niet, wie wel?), maar de 2 andere delen niet, de stangetje lijken niet de goede of doe ik iets verkeerd? Op de foto's het reeds rijdende deel van het treinstel, de nog te koppelen delen en de genoemde stangetjes. Wie weet raad? Eventueel kom ik op graag bij iemand lang om te helpen of is iedereen bij mij thuis welkom om mij uit de brand te helpen. Alvast bedankt voor het meedenken!

[bleh]

Het zijn de juiste koppelingen. De elektrische koppeling is voor het verbeteren van de stroomafname.
Bij de plaatjes staat welke koppeling je bij welke rijtuigen moet gebruiken. Let op de nummers van de wagens.
Het koppelen zelf gaat erg zwaar en voor je gevoel moet je te hard drukken...
Het kan helpen om in de opening te kijken waar de koppeling op aansluiten moet.

[Debvd]

Helaas geen elektrische doorstroom,

Dit zijn dezelfde als toen nog van roco was.

De kleinere zijn tussen stuurstand en wagon en de grotere voor tussen de wagons.

Alls ik me goed herinner zat de brede bek altijd aan de kant van de wagon en de smallere aan de stuurstand.

Succes
groetjes Bjorn

[Rick]

Helaas geen elektrische doorstroom,

Dit zijn dezelfde als toen nog van roco was.

En dat klopt niet, Fleischmann heeft de koppeling aangepast zodat de motorwagen elektrisch verbonden is met een tussenrijtuig. Die (korte) koppeling hoort erbij te zitten, op de foto lijken het twee normale te zijn. Verder is het zoals Christiaan zeg, het helpt om de draaistellen van de rijtuigen los te halen om het beter te zien.

[maartenvdb]

De korte koppeling is hier duidelijk aangegeven en maakt de elektrische verbinding.




En zit niet bij de getoonde koppelingen.

[Bertbecker]

Beste allemaal, bedankt voor jullie reacties en input. Is prima gelukt, ben erg blij met mijn nieuwe aanwinst, nu no een decoder erin.

[Bertbecker]

Beste allemaal, te vroeg gejuicht! Het koppelen is gelukt, maar het motorloze deel (laatste deel gezien vanaf de motorwagen) veroorzaakt kortsluiting. Zonder dat deel rijdt het treinstel prima. Het motorloze deel alleen op de baan veroorzaakt ook kortsluiting en maar de ledverlichting brandt gewoon. Wat kan het probleem zijn? Verschil in polariteit?

[008200]

Dan kan het zo zijn dat de polariteit van dit dummy koprijtuig juist andersom is als de rest van de trein
Koppelen zonder metalen verbinding via de koppeling zal het in elk geval oplossen;
anders moet gekeken worden naar de aansluitingen in het dummyrijtuig.
Omsolderen van de aansluiting van de draaistellen op de printplaat kan dan nodig zijn....
Of: omdraaien van de assen in de draaistellen van het koprijtuig, zou misschien wel het eenvoudigste zijn
(omdat ik dit model niet kan bekijken moet ik het met raden naar de juiste oplossing doen)
François

[Bertbecker]

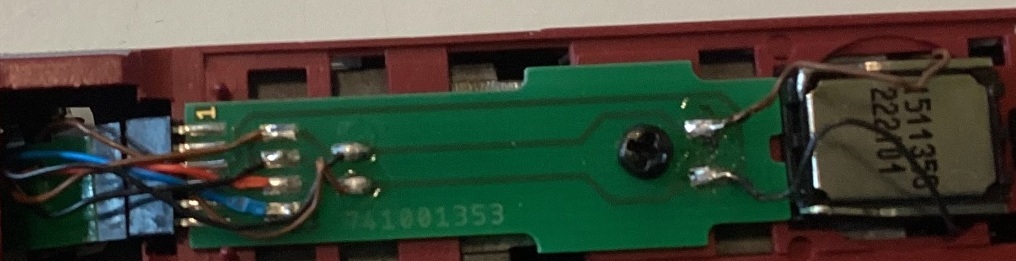

Dag François, bedankt voor je reactie! Ik weet niet het het met de polariteit te maken heeft. Als het dummy koprijtuig alleen in een blok staat, branden de leds maar zodra er rijspanning gegeven wordt krijg ik een kortsluitingsmelding. Bij gevoegd een foto.

[Bahn-AG]

Decoder (of dummystekker) er niet op de kop ingeplaatst? Let op markering 1.
Verder lijkt het of zwart en bruin bij de middelste aansluiting verwisseld zijn. Geen idee waar deze naar toe gaan overigens.

Bart

[maartenvdb]

Beste allemaal, van de week heb een    gloednieuwe  Fleischmann 741005 BR 601 DB op de kop weten te tikken.

Daar heb ik maar wat vraagtekens bij gezet, want de juiste koppelingen zitten er blijkbaar al niet bij.
En dan wordt de vraag:  heb jij iets op de kop getikt of heeft de verkoper jou op de kop getikt ?



Gezien vorige opmerking over bruin en zwart zou ik hier eerst maar eens een multimeter aanhangen.   Loopt nogal door elkaar heen, dus die kortsluiting verbaast me niks.  Maar:  meten is weten.

[Ferdinand Bogman]

Zo te zien is van de bruine draad, aan de derde rij soldeerdraadjes van links, de isolatie beschadigd.
