De bouw van een DE-3 als versterking voor de DE-5

[Rob Bennis]

In mijn draadje over de bouw van de DE-5 liet ik een foto zien van een DE-5, Pec en DE-3.



Beeldbank NVBS
Beschrijving:   De oostzijde van het emplacement van Tilburg bij binnenkomst van trein 376 van Nijmegen naar Tilburg, bestaande uit de combinatie van DE5 dieseltreinstel NS 192, postrijtuig Pec 913 en DE3 dieseltreinstel NS 168. Op de achtergrond is voetbrug met daaronder de overweg te onderscheiden en links de Hoofdwerkplaats.
Fotograaf:Ankersmit, R.
Datum:   29-06-1957

Dat heeft mij gestimuleerd om te kijken of ik dit in model kon namaken. Dankzij dit forum heb ik een bouwset over kunnen nemen van een forumlid waarvoor mijn hartelijke dank.
Het was een bouwset in de laatste uitvoering van MK modelbouwstudios, dus alles in messing etswerk. IK ga hem bouwen zonder aandrijving want de DE-5 heeft vermogen zat.
De afgelopen tijd heb ik deze bouwset in elkaar kunnen zetten.

Eerst een paar foto's van de bouw.





De draaistellen heb ik aangepast om een soepele loop te verkrijgen, de draaistellen heb ik voorzien van puntlagering. Ik heb de draaistellen door midden gezaagd om de stroomafname van de linker en rechter zijde apart te doen. Een en ander zoals FRIE dat doet.













Dan nog een schilderklusje om de door mij gewenste uitvoering te maken. Blauwe kopbakken met een groene motorbak. De motorbakken van de DE-3 werden regelmatig gewisseld waardoor groene bakken voor kwamen in blauwe treinstellen. Op de foto uit Tilburg kan je dit zien als je kijkt naar de onderlinge kleurverschillen met name de motorbak valt op door het zilveren dak.



Dan hier een foto met de bakken op de draaistellen gezet



En als je de DE-3 koppelt aan de DE-5 dan heb je een hele lange blauwe rups met groene accenten



De DE-3 is nog niet af want er moet nog verlichting in en een interieur, dus nog genoeg te doen.

<a href="https://www.youtube.com/v/txFCXoCi2EY" target="_blank" class="new_win">https://www.youtube.com/v/txFCXoCi2EY</a>

<a href="https://www.youtube.com/v/ZbSfqGRcMUA" target="_blank" class="new_win">https://www.youtube.com/v/ZbSfqGRcMUA</a>

<a href="https://www.youtube.com/v/lsFuvrJmPR8" target="_blank" class="new_win">https://www.youtube.com/v/lsFuvrJmPR8</a>

Nu nog afmaken

Rob

[Pauldg]

Heel apart met die groene motorwagen Rob! Ik moet er een beetje aan wennen, maar het is zeker authentiek!

[neudalhausenstadbahn]

Heel mooi om al jou bouw projecten van het oude stroomlijn materieel te volgen of terug te lezen Rob

Groetjes Michiel

[Rob Bennis]

De vorige keer liet ik zien tot hoever ik gevorderd was met de DE-3. Ik heb nu de vouwbalgen aangebracht. Deze vouwbalgen zijn afkomstig van de ElD-3 van MK-Modelbouwstudio's. IK had Maykel lief aangekeken en die had voor mij een paar vouwbalgen klaarliggen. De Jacobs overgangs constructie  heb ik gekopieerd van de ElD-3 inclusief de excentrische draaipunten voor één bak en de zwevende oplegging voor de andere. Hier het treinstel met de balgen geplaatst.



In detail de mBD op een recht spoor. De vouwbalg is niet zichtbaar achter de ramen



Hier de mBD in een R3  bocht met een klein beetje ruimte tussen de bakken



En aan de andere kant, het kiert iets maar voor mij goed genoeg.



Nu nog proefrijden om de laatste aanloop puntjes er uit te krijgen.

Rob


[Rob Bennis]

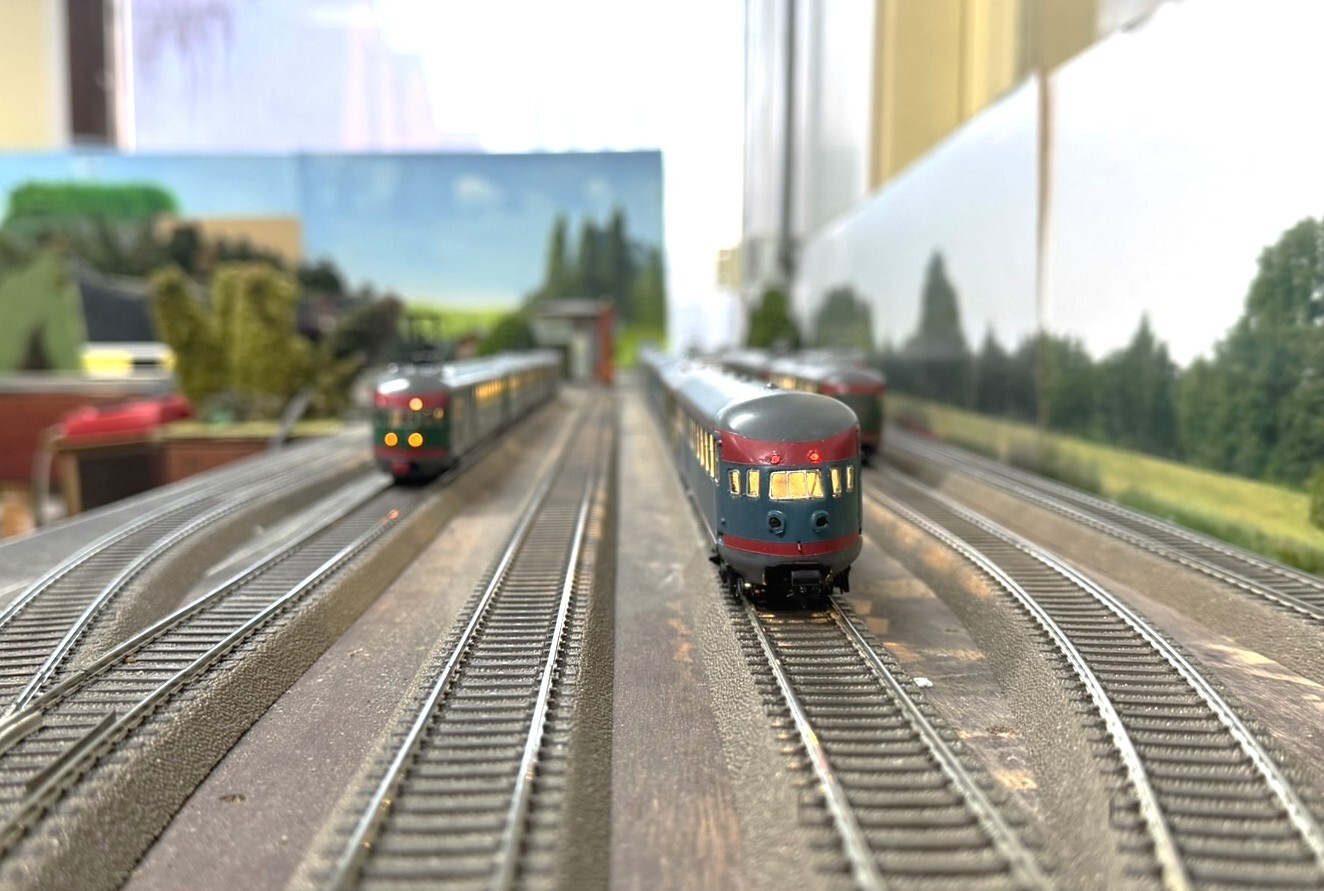

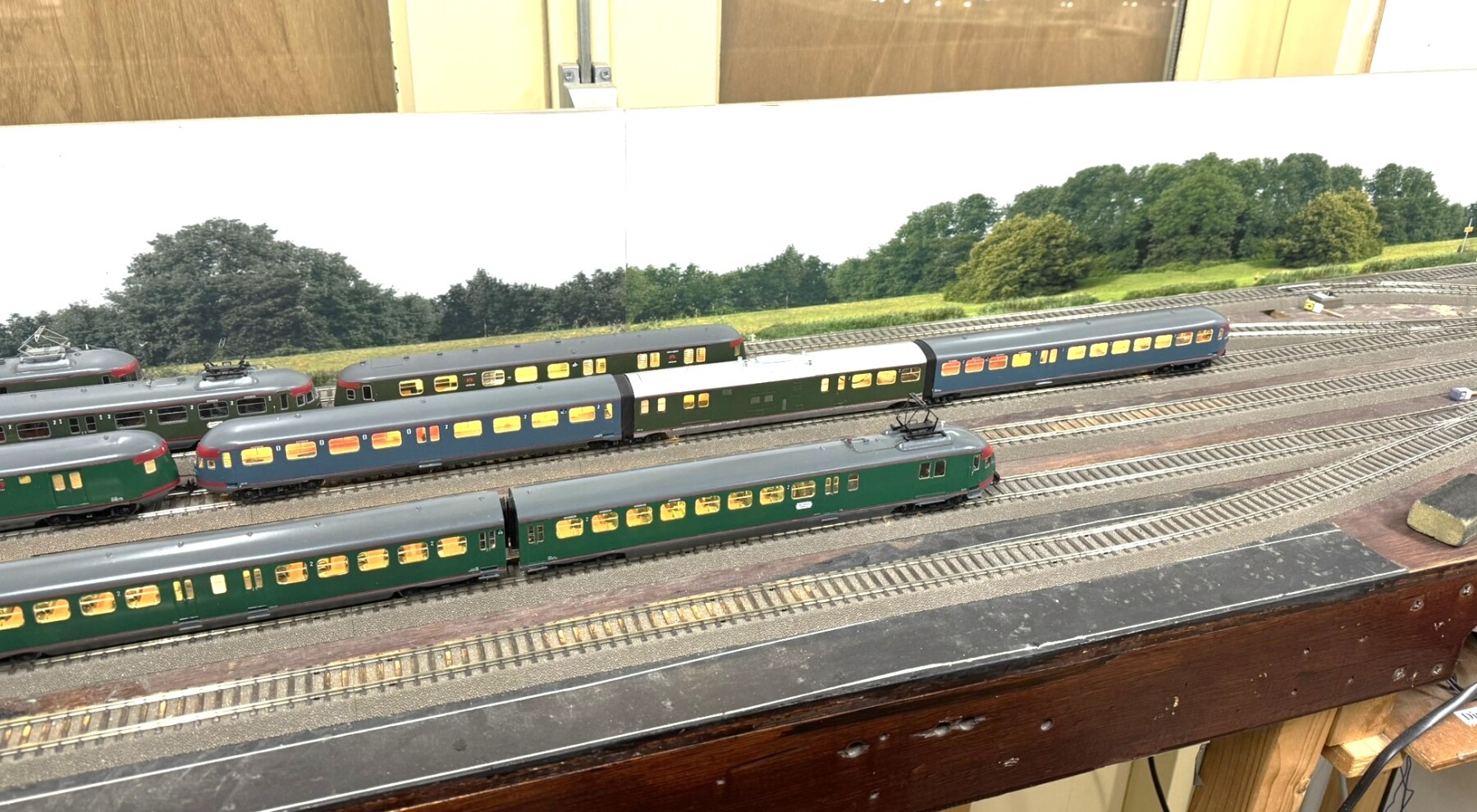

Nu met de donkere dagen voor kerst en de open dag van het Art Center op 14 december heb ik maar de verlichting ingebouwd in de DE-3.



Nu nog het interieur in elkaar zetten om het af te maken.



Sluit sein doet het ook. Nu nog het front sein en een stukje programmeren van de functiedecoder.

Rob
