Pendel module

[bask185]

Ik heb een LDR gebruikt, daar heb ik een printje voor gemaak met potmeter voor de gevoeligheid, maar die kan je volgens mij ook inkopen. Die LDR kan je ook makkelijk wegwerken. Alleen omgeving licht kan een ding zijn, als de verlichting erg inconsistent is, zou dat een probleem kunnen vormen. Echter.. als je software heb kan je met met 1 LDR en 1 enkel weerstandje dat probleem ook tackelen. Dan kan je mooi gemiddele brekeningen laten doen en varierende drempelwaardes intodruceren enzo.

Anders een reflectie sensor met IR, Die kan je ook onder je baan wegwerken.



Joz heeft een time of flight sensor gebruikt met succes voor een keerlus module. Naar het schijnt deed die al schakelen op de eerste beste koppelhaak die voorbij kwam. Maar daar komt SMD assemblage bij kijken, denk ik. Hij had hem verwerkt tot een biels die je makkelijk kwijt kon. Die kan je echt 99.9% onzichtbaar wegwerken

[Mar-Cas]

Ach bij al die kunsten kan mijn systeempje er ook nog wel bij.

4 draadjes benodigd voor het rijdend gedeelte.
Geen sluisjes, lichtsensors, stroomdetectie, magneetjes of anderszins. Dus een schone baan met alleen scenery.
Schakeld bij lokomotief of wagon voorop.



Pendelbaan 3,5 meter lang, voorzien van connector en
hierop kan worden aangesloten, direct of middels adapterbox,

1   Pendelunit PWM gestuurd met,
        2 schakelaars links/rechts gaand
        Schakelaar Handmatig / automatisch pendelen
        3potmeters  (snelheid, optrek & afrem vertraging en random wachtijd)
        Door analoge en digitale lokomotieven bereidbaar

2   ESU  Lokprogrammer voor testen en inregelen parameters van ABC
        breaking en motorsetting enz

3   Z21 Rijden en treintje spelen.(incl ABC breaking)

[Henry Stelling]

Welke simpele degelijke pendel module zou ik het beste kunnen aanschaffen?

[ruudns]

Als het werkt en je tevreden bent met wat je nu hebt, laat je het zo .

[RhB-Mikey]

Welke simpele degelijke pendel module zou ik het beste kunnen aanschaffen?

Viessmann 5214

[Ronald Halma]

Welke simpele degelijke pendel module zou ik het beste kunnen aanschaffen?

Het werkt toch? Jammer geld als je nu wat anders zou kopen.

[Klaas Zondervan]

Als je zoekt op pendelzugsteuerung, vind je allerlei mogelijkheden.
De viessmann 5214 lijkt mij een goede keuze. Het aansluiten is supereenvoudig en de instellingen doe je met potmetertjes. Het is wel een module in het duurdere segment.

Tams heeft een module die goedkoper is. Heeft ook de mogelijkheid voor een stop bij een tussenstation.

De keuze is reuze. Maar als de huidige module doet wat je wil, waarom dan nog extra geld uitgeven?

[Bert55]

Als bezigheid tijdens de vakantie wat nagedacht over de kant en klare oplossingen, prima, wat prijzig en wellicht wat beperkt.

Of ik het zelf ga bouwen, geen idee, maar hier een impressie hoe het kan worden.

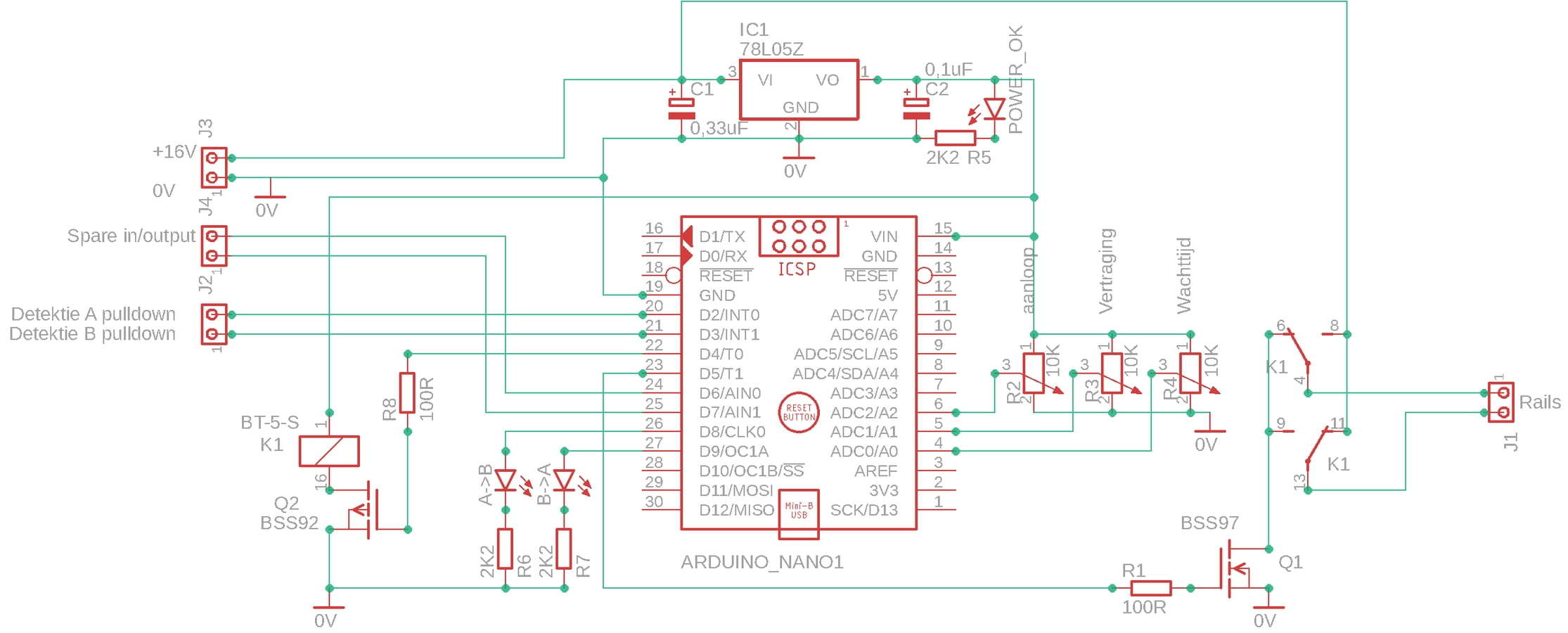

het schema:

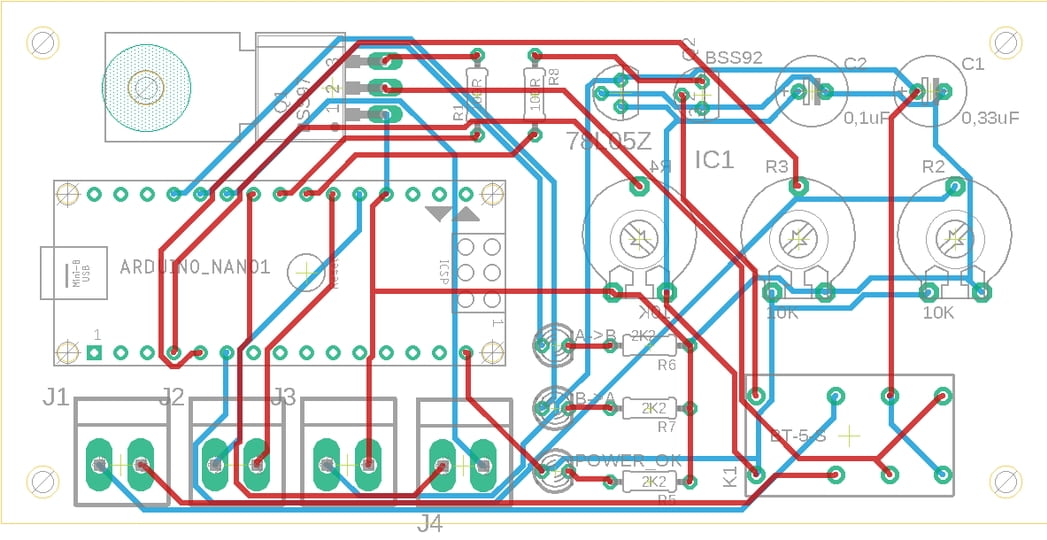

Het printje:


Zoals het nu getekend is de afmeting 5 * 10cm.
Ik heb er instel potmeters op gezet, dat kunnen net zo goed draai potmeters zijn, helemaal weglaten kan uiteraard ook, de instellingen kun je ook in de sketch aanpassen. (dat zou denk ik ook niet vaak nodig zijn, wel bij het afregelen denk ik.

De 3 leds geven het volgende aan: spanning aangesloten / loc gaat van A naar B, loc gaat van B naar A.
De gedachte is om de laatste 2 leds te laten knipperen tijden optrekken en vertraging, dat zou ook snel knipperen bij optrekken en langzaam bij afremmen kunnen zijn.

2 spare in/outputs zitten erop, bijvoorbeeld voor een tussenstop of zo, meer dan 2 kan ook.

Kosten van zo'n print met alle componenten, denk dan € 10-15

Ik heb het schema en de print vlot getekend, geen fouten controle nog.

Ach, leuk om te doen, of er iemand wat aan heeft
