De overeenkomst tussen een Ovaalramer en een Motorpost.

[FritsT]

Dit zou (wat ons betreft) moeten lukken.

[FritsT]

Fragiele onderdelen willen we eigenlijk in messing, maar we willen ook weten of ze echt wel zo fragiel zijn. Printen dus.

[FritsT]

0,5mm precisie-acryl met beschermfolie.
wachttijd 2 werkdagen.
Kosten: 48 euro. Zelf opgehaald. Op de plaat zitten er 2x zoveel als we nodig hebben. Voor de zekerheid en eerste keer.


Snijbreedte: 0,3mm
Opgave Snijlab: 0,15-0,2










We zijn niet ontevreden, integendeel. En dat voor het eerst dat we het zo doen.
Nu de buigproeven voor de hoekramen

61415

[AB 7216]

Dat ziet er heel netjes uit!

Groeten Arjen

[Kees-Jan]

T.a.v. de ramen: hoe doe je de raamrubbers?

Buigen van ramen is vrij simpel met een 3D geprinte mal van de ruit. Zo doe ik de frontramen en lampen glazen van de Vectrons ook.

KeesJan

[FritsT]

T.a.v. de ramen: hoe doe je de raamrubbers?

KeesJan

Dit lasersnijden wilde ik gewoon eens proberen naast het printen van ramen. Had ik nog nooit gedaan. "De weg naar het resultaat" is ook leuk en leerzaam. Ervaring opdoen.

Rubber: dat is de volgende uitdaging. maar daar is hier op BNLS al over geschreven. Nog even nalezen wat de ervaringen/oplossingen waren.
Net zoals de metalen delen van het schuifraam in de sorteerafdeling.

[Kees-Jan]

Rubber: dat is de volgende uitdaging. maar daar is hier op BNLS al over geschreven. Nog even nalezen wat de ervaringen/oplossingen waren.

Heel eenvoudig. Doe dit al 14 jaar.

Ipv je ruit uitsnijden iets verder naar de midden een tweede lijn half in snijden.

Folie weghalen aan de rand en zwart spuiten.

Oh ja die ramen snij ik voor 24 euro……

KeesJan

[FritsT]

De trap onder de bestuurderscabine. Plastic print tegen/onder de zijwand gelijmd.


De uitslagbegrenzer voor het draaistel die ik eerder had aangebracht is nog te ruim. Draaistel komt desondanks tegen de trap en dat mag niet.
Dus:
1. andere uitslagbegrenzer
2. messing exemplaar. MET breder hechtings-oppervlak en 2 pielekes voor de stevigheid)
3. combinatie van beiden



De stekkers zijn klein, erg klein. Pielekes om te bevestigen zijn breekbaar en flexibel. Niet ideaal. Ik heb er wel wat van gemonteerd waaruit ik de conclusie trek:
1. messing exemplaren MET pielekes
2. bredere bufferbalk (2,5 naar 4,0mm) om gaatjes te kunnen boren voor de pielekes en er zo ook een breder hechtings-oppelvlak (lijmen) ontstaat.





Voor beide aanpassingen is het dan ook weer noodzakelijk om de bodemplaat van de bestuurderscabine aan te passen.


Onvoorzien was dit dus niet. Tijd om verder te gaan met het ontwerpen van de messing exemplaren.

61962

[FritsT]

Ik ben nog niet tevreden over de ramen. Het is miniem, maar er zit nog ruimte tussen zijwand en het glas en de vorm ervan is variabel. Dat los je met ingraveren en zwart spuiten niet op. Ik dacht eerder aan gelaserd folie. Dat kan bij Snijlab mischien net, maar ze stonden van de dunne lijntjes niet te trappelen van plezier. Maar op zoek naar iets heel anders vind ik in mijn voorraad messing "dingen"....raamlijsten dus. Die waren natuurlijk anders van formaat en de dikte iets aan de dikke kant, maar het idee was er.

Daarbij komt ook dat de rubber randen bij 1:1 buiten de zijwand en het glas steken.


De messing "rubbers"


Dit exemplaar is 0,5mm dik...te dik.


Ik wil dus gaan testen met geëtste messing/rubber exemplaren van 0,2 en 0,3mm dik en 0,8mm breed. Net overstekend over de zijwand en iets meer over het glas. Chemisch zwarten. Lijmen op het glas en dan het geheel in de zijwand plaatsen.
Het zal veel geduld en een lange sessie worden om alles perfect aan te brengen maar niet geschoten is altijd mis. En ik heb geen haast.

Kees-Jan: heb jij daar ervaring mee?

62661

[FritsT]

Handgrepen, staaldraad 0,6 met gefreesde eindplaten van Paul Petau (laatste nog niet op foto):



Die in hoogte verstelbare laboratoriumtafel is toch wel erg handig.

[FritsT]

We hadden al deurkrukken voor een ander project, maar net niet helermaal die op de Motorpost zouden moeten. Gaat iemand het verschil zien?......
Dan toch de uitdaging om tot aan het randje te gaan....... "op" het randje dus. We zijn benieuwd.

[Kees-Jan]

Hallo Frits,

Mooie oplossing voor je raam en raamrubbers.

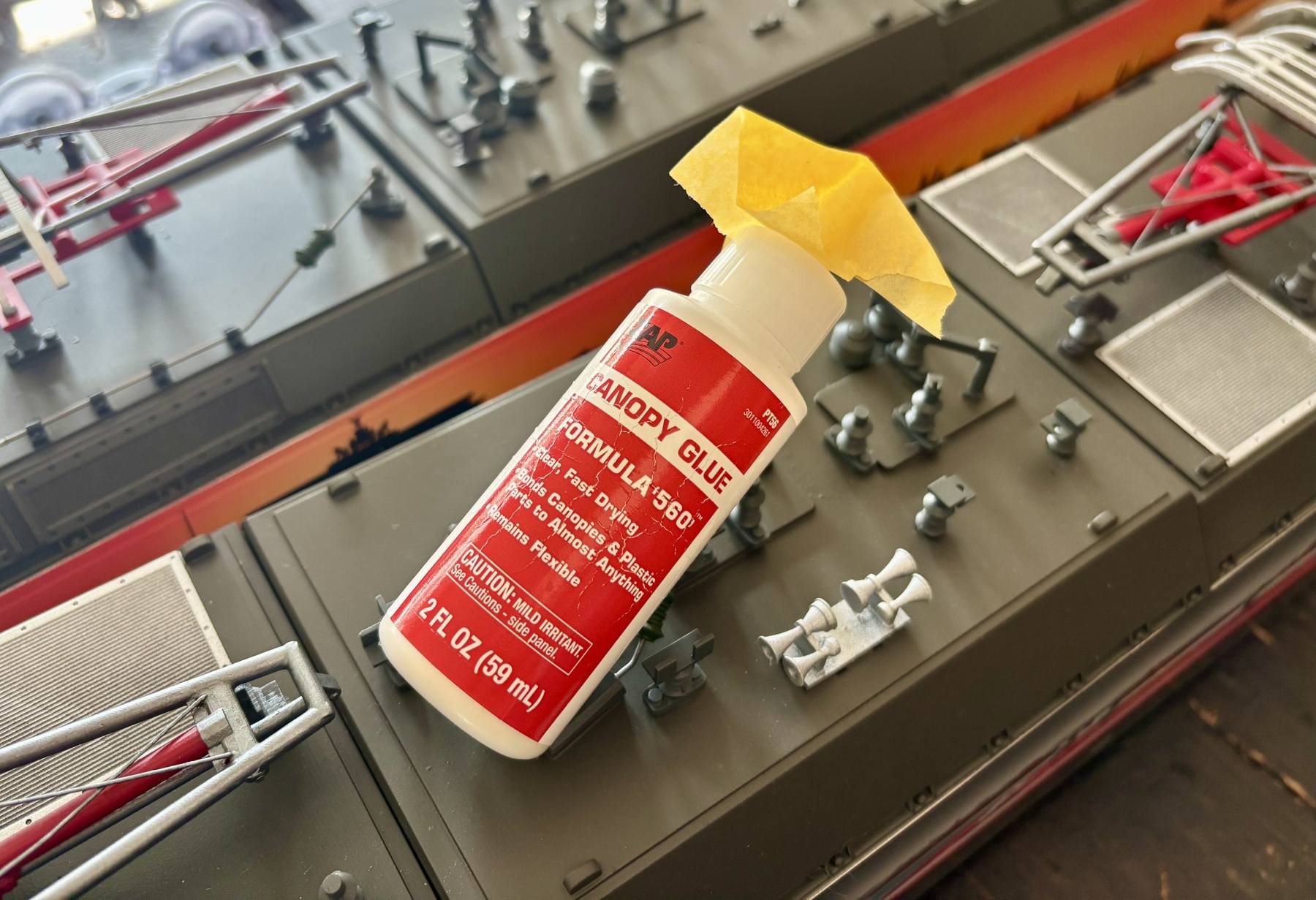

Lijmen van dit soort dingen doe ik sinds een tijdje met deze lijm (zie foto).
Droogt langzaam maar zit heel goed vast (er worden ramen van RC vliegtuigen en helicopters mee gelijmd).



Het zwartmaken kan met een permanent marker (voor het monteren, zou ik doen).

Mvg
Kees-Jan
