BMB-Module: “Corfe Castle Station”

[MOVisser]

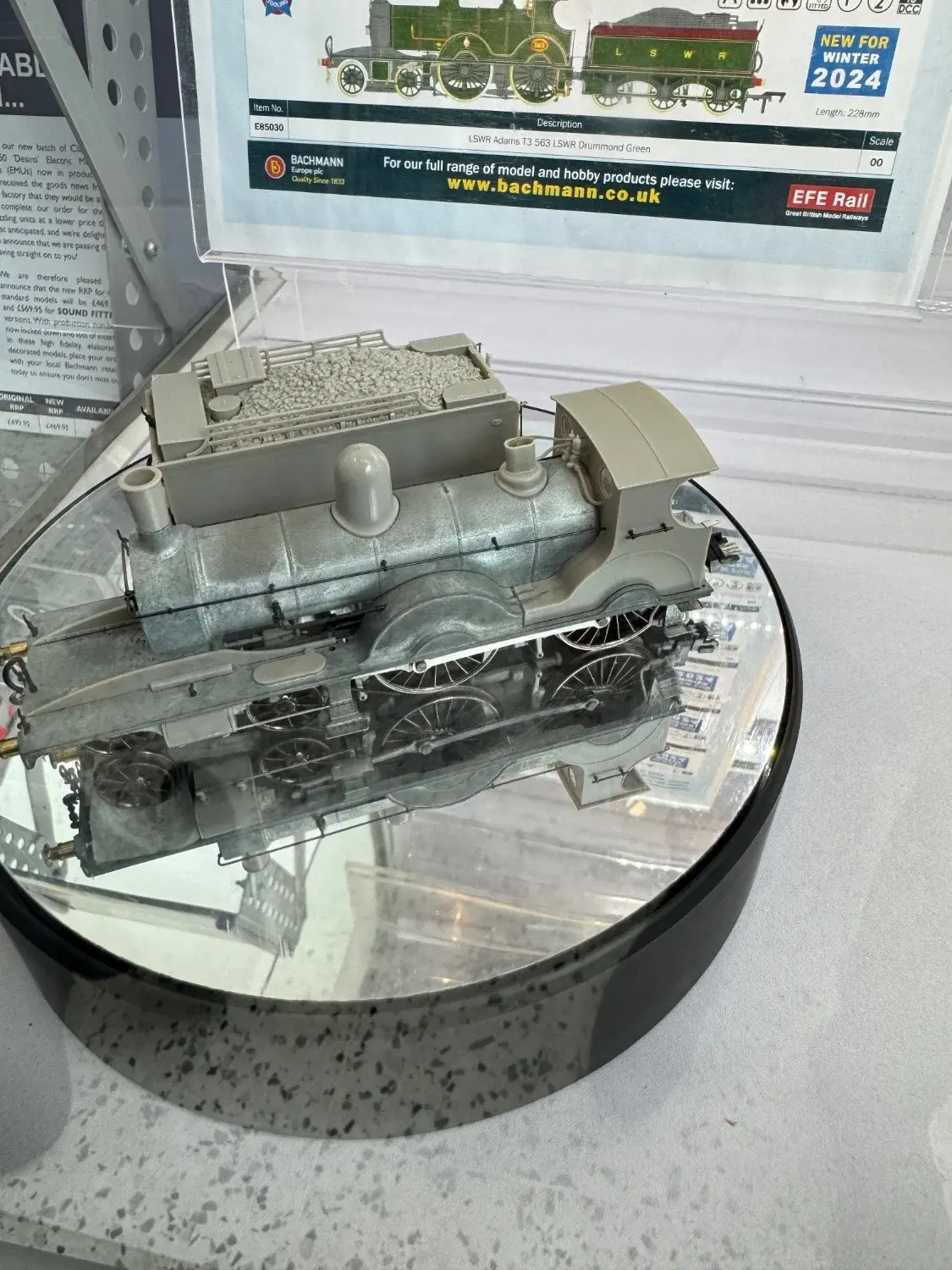

Met de spiegel onder dames rok kijken.

Dat is eigenlijk verboden.....

Ronald Visser

[Hans van de Burgt]

Deze loc is inderdaad een heel “schone dame”. 😀



Gr, Hans

[Hans van de Burgt]

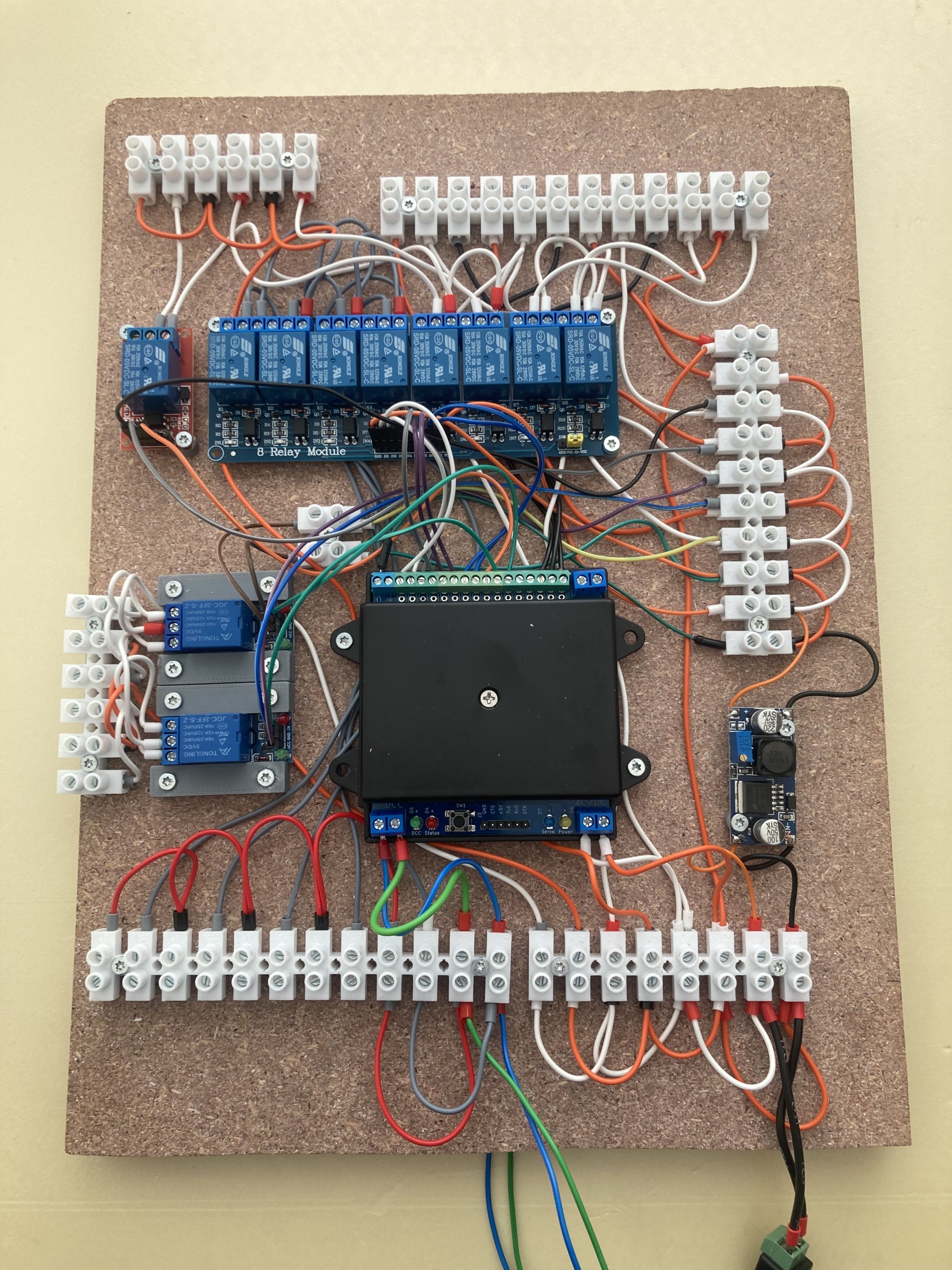

Vierde schakelpaneel voor mijn thuisbaan. Centraal de DCCnext decoder (Mardec). Schakelt vier baanvakken aan/uit (DCC of DC). Twee tweelichtseinen (12v),Twee bufferseinen (12v), drie servo’s voor wissels (5v) en twee accessoires (12v).

Gr, Hans

[Hans van de Burgt]

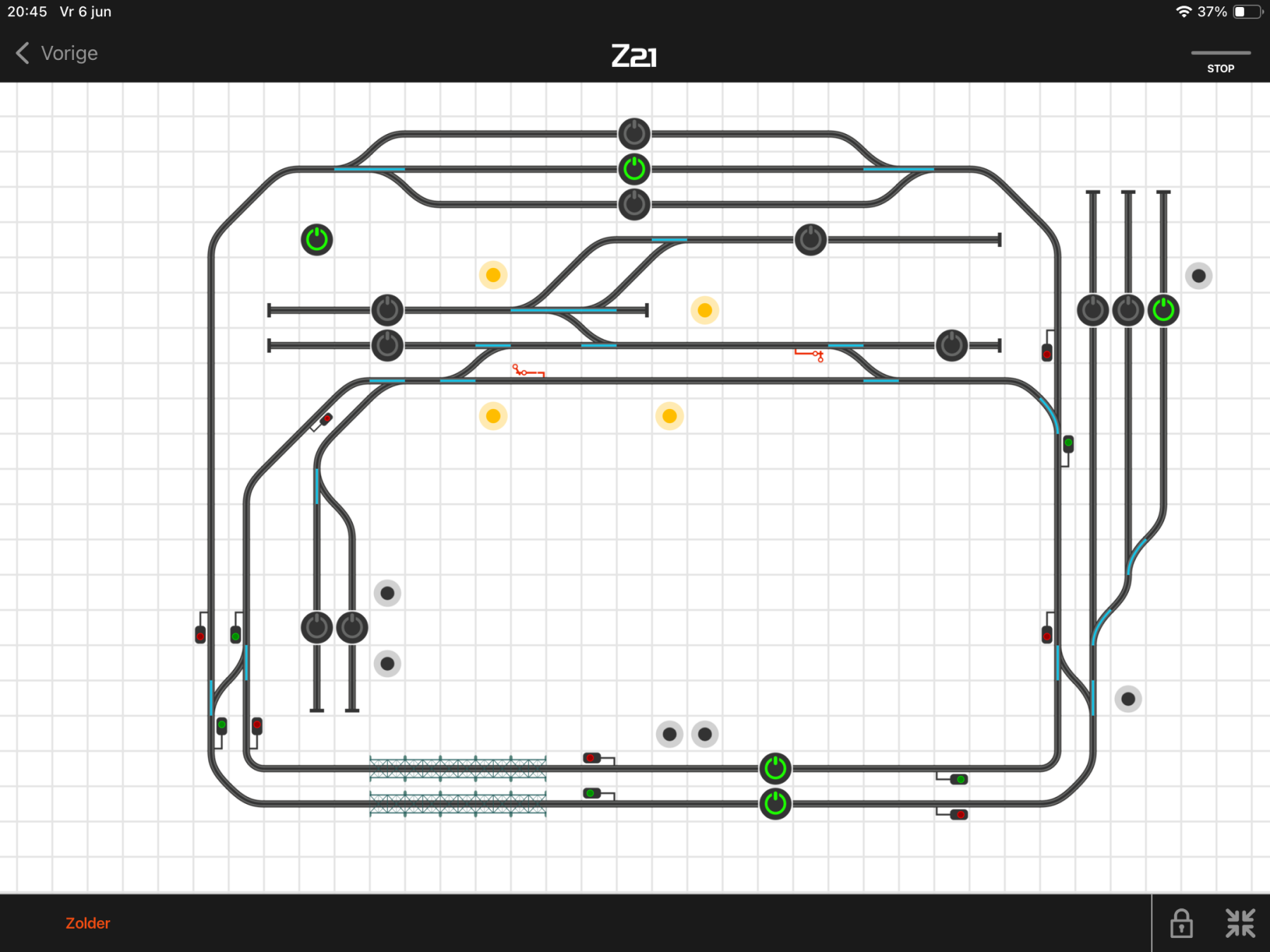

Lange tijd heb ik gedacht mijn baan te besturen met een besturingspaneel met drukknoppen. Maar met een beetje spelen met de Z21 app op een iPad, kom ik toch een heel eind. Het werken met de Z21 app heeft een belangrijk voordeel. Ik kan de wissels, seinen, relais etc. bedienen op de plaats waar mijn schakelmodules onder de baan hangen. Ik ben dus veel mobieler. En op een beurs is het ook praktisch, want een tablet vraagt erg weinig plek.



Duidelijk te zien, zijn de schakelaars waarmee railstukken stroomloos gezet kunnen worden. De “losse” schakelaar linksboven, schakelt tussen DCC spanning en DC analoge spanning.

Gr, Hans

[Frank 123]

Als je bezet melders in de baan hebt zitten kun je die op de Z21 app ook nog in het baanplan toevoegen. Kun je ook nog zien welk spoor bezet is (en als je railcom melders hebt ook nog welke loc er staat).

[Huup]

Corfe castle op de bbc nu. Impressive. Impressive lady too, Mary Bankes, fighting of the Parliamentarist troops early 17th century being betrayed eventually by a member of her staff.

[Hans van de Burgt]

Als je bezet melders in de baan hebt zitten kun je die op de Z21 app ook nog in het baanplan toevoegen. Kun je ook nog zien welk spoor bezet is (en als je railcom melders hebt ook nog welke loc er staat).

@Frank,

Ik heb een Arcomora Arloco-shield met Okkie. Ik ga daar in ieder geval mee aan de slag. Te beginnen bij de afschakelbare railstukken rechts en onder. Als het goed is kan ik hiervoor de stroomdetectie-methode voor gebruiken. Als dat de bezetmelding goed functioneert, kan ik eea uitbreiden over de hele baan.

Gr, Hans

[Hans van de Burgt]

@Frank,

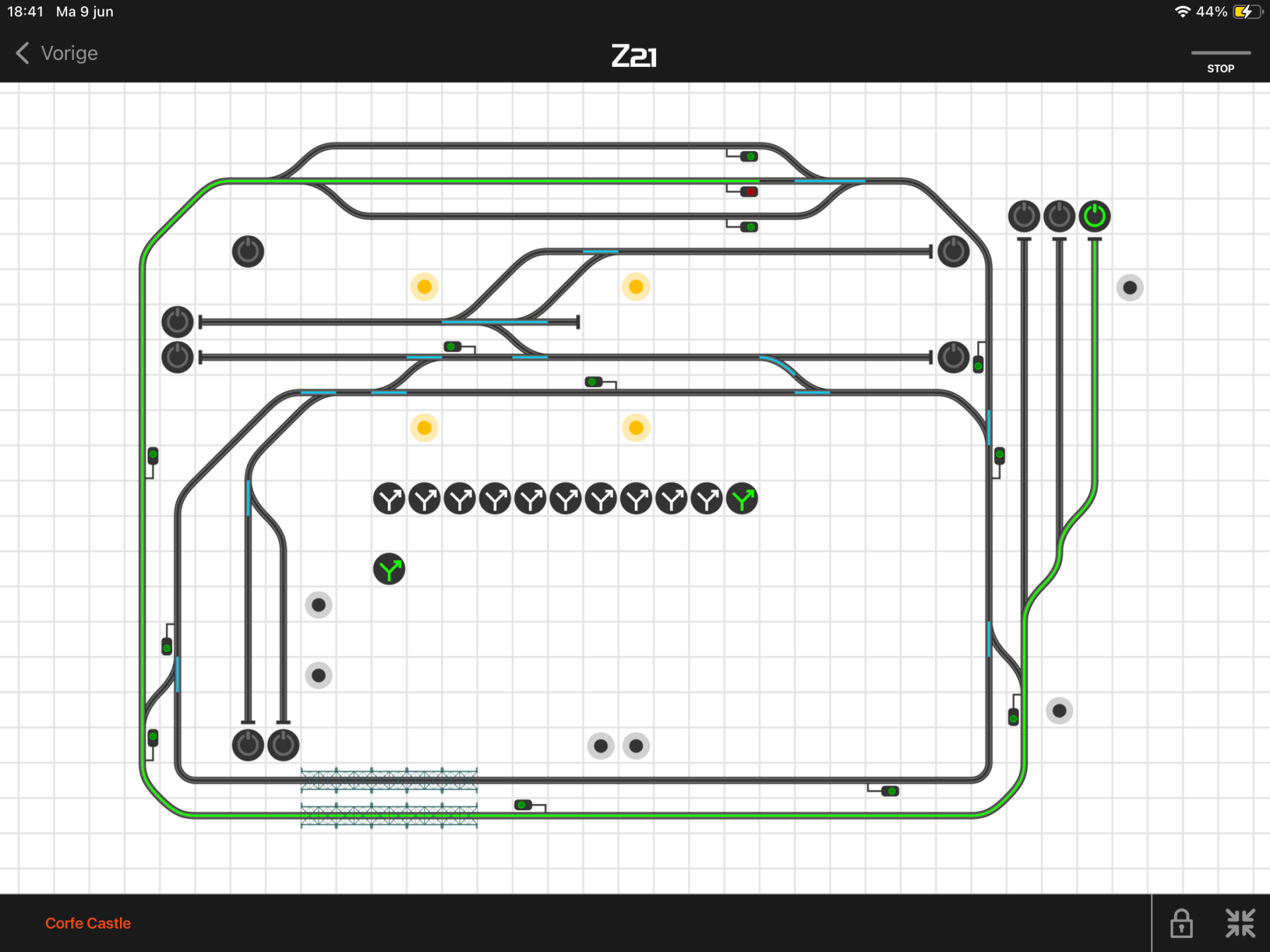

Inmiddels ben ik ook aan het pielen geweest met het instellen van de rijwegen in de Z21 App. De aan/uit knoppen voor de baanspanning mochten niet in de tracks staan. Ik gebruik ze nu enkel voor de afstelsporen. De spanning voor de binnen- en buitenbaan wordt geregeld door de wissel-instellingen.



Gr, Hans

[Frank 123]

Je kan nog teksten bij de knoppen zetten Hans, dan weet je wat welke knop doet.

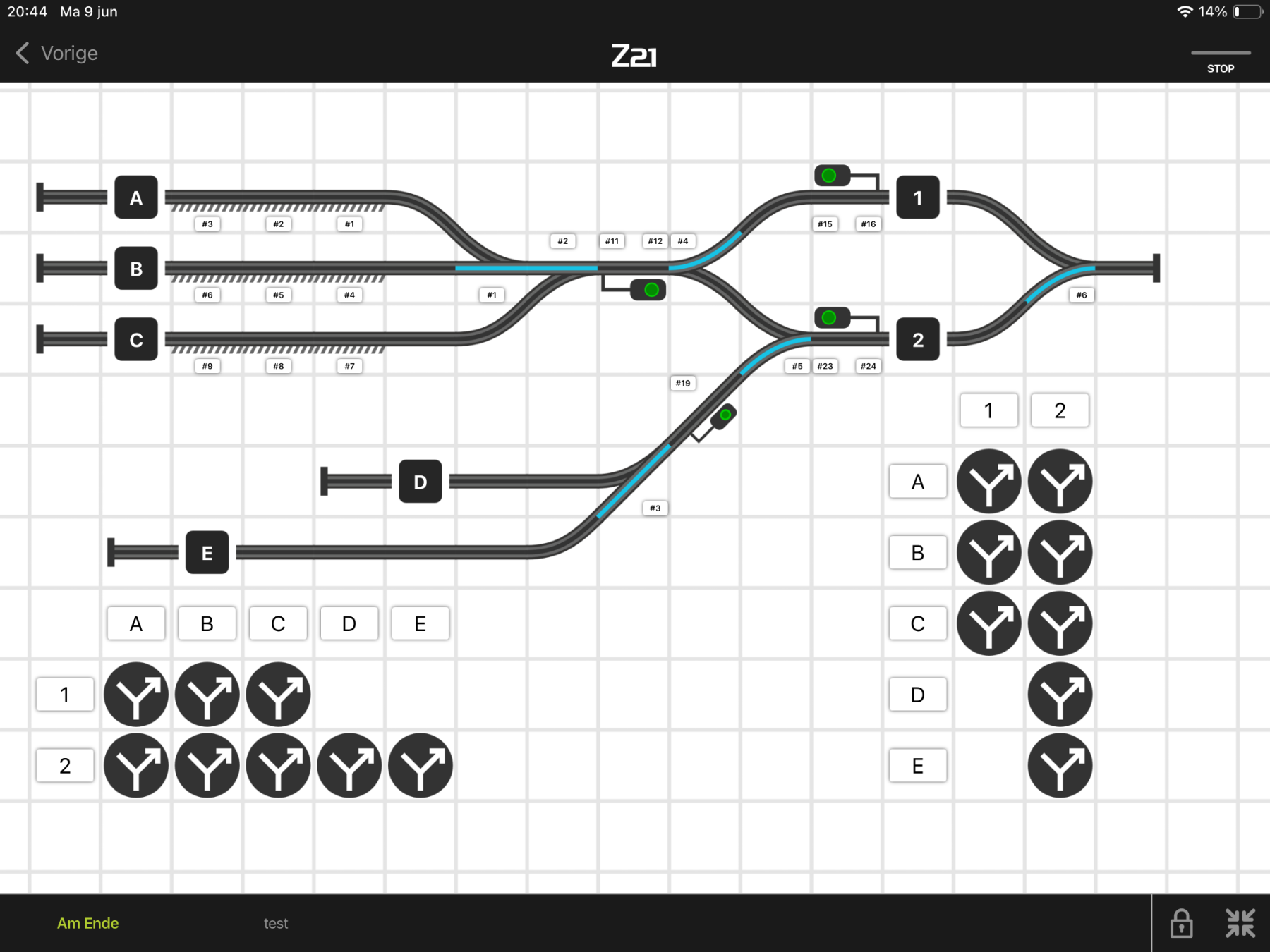

Hieronder het paneel waarmee ik mijn baan op OntraxS heb bediend.



Werkte prima. Heb hier 3 bezetmelders per spoor in het schaduwstation zodat ik kan zien hoe ver de treinen het opstelspoor opgereden zijn.

[Hans van de Burgt]

@Frank,

Zie mijn persoonlijk bericht elders op dit forum. Hopelijk kun je me helpen.

Gr, Hans

[Frank 123]

Zag hem net Hans. Ik duik er even in en kom met reactie

[Hans van de Burgt]

@Frank,

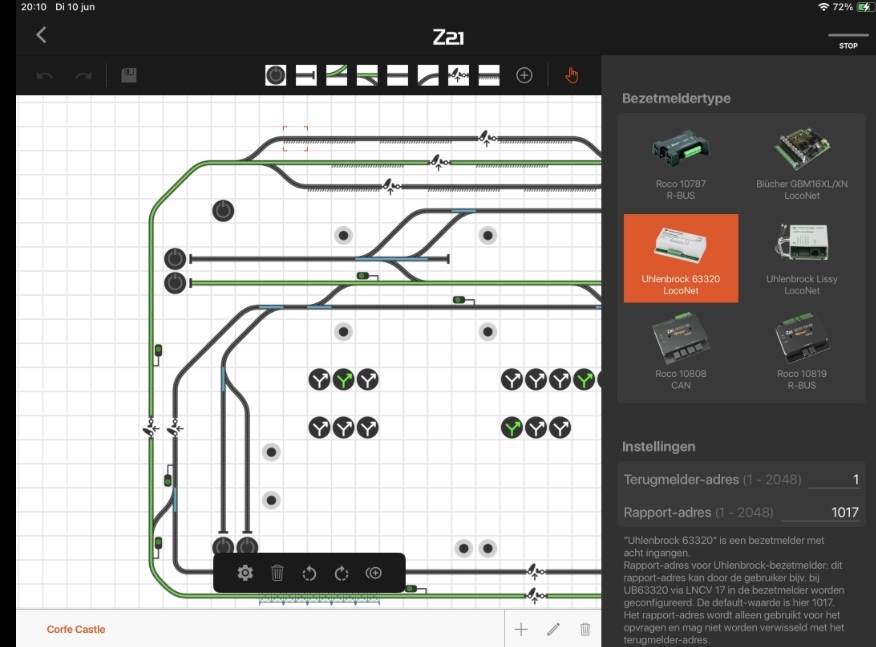

Het volgende puzzeltje doet zich al weer voor. Jouw suggestie om de Fiddle Yard bovenaan te voorzien van bezetmelders, neem ik van je over. Mijn Arloco/Okkie heeft helaas maar 8 aansluitingen om continue te meten. Ik wil het oplossen door de buitenste van drie en de middelste van twee melders (stroomdetectie) te voorzien. Alleen … hoe stel ik eea in. De Arcomora Arloco/Okkie combinatie van Nico Teering werkt volgens het Loconet protocol. In de Z21 App moet ik kiezen uit onderstaande opties:



Zoals je ziet, zijn er drie Loconet opties? Welke is geschikt. De Arloco van Nico staat er uiteraard niet bij.

Gr, Hans

[Frank 123]

Hoi Hans,

Na enig zoekwerk heb ik mijn Rosoft loconet melders ingesteld als Blucher loconet (rechtsboven).

Die werkt bij mij.
