Auteur Topic: Heljan containerkraan werkt niet naar behoren  (gelezen 5360 keer)

MOVisser

  • Offline Offline
  • Berichten: 7378
    • Modelbouw in't algemeen. 3D printen etc..
Re: Heljan containerkraan werkt niet naar behoren
« Reactie #15 Gepost op: 23 June 2025, 08:58:22 »
Allen,
Ik wilde een nieuw topic beginnen over het repareren van een dergelijke terminal.
Maar ik doe een vervolg in dit topic.

Afgelopen donderdag is een kraan bij mij ingeleverd.
Nieuw in doos, overgenomen van een spoorenthousiast, die hem al lang in de kast had staan.

Defect:
ratelend geluid bij het gebruik van de grijper.

En dan denk je inderdaad al snel aan tandwiel(en) die stuk is/zijn.
De ervaring hiervoor beschreven doet dat inderdaad ook vermoeden.

Op zoek gaande naar een beschrijving /demontage handleiding heb ik een PDF gevonden (troubleshooting...)
Wellicht ook al genoemd in de voorgaande posts.

Eerst maar eens de zaak demonteren.

Ronald Visser



« Laatst bewerkt op: 23 June 2025, 10:51:28 door MOVisser »
Je kunt me vinden op diverse treinenbeurzen. Zaterdag 15 november ben ik weer in Houten.

MOVisser

  • Offline Offline
  • Berichten: 7378
    • Modelbouw in't algemeen. 3D printen etc..
Re: Heljan containerkraan werkt niet naar behoren
« Reactie #16 Gepost op: 05 July 2025, 15:09:04 »

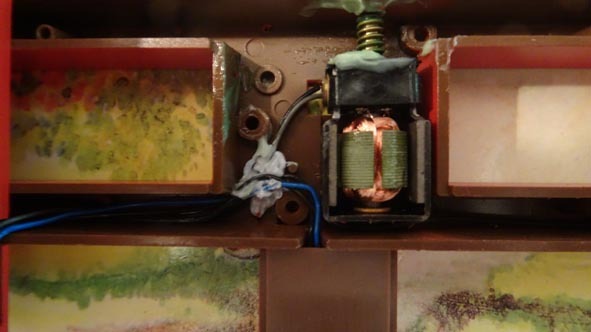

Vanmorgen de kans genomen de kraan te bekijken.

Op een neighbour site (en wellicht hier ook) heb ik een link gevonden naar troubleshooting containercrane.
Dat geeft een goed beeld hoe het geheel te slopen (openen..).
Alles is wel heel fragiel en je moet oppassen het plastic van de behuizing niet te beschadigen.

Alle onderdeeltjes schroeven etc maar eens in een apart bakje opgeslagen.
Zijn ze in iedergeval terug te vinden.

De tandjes van de rondsels en de wormwielen lijken me akkoord.
Geen tandjes gebroken of versleten.

Echter uiteindelijk toch eentje gevonden.
Het is het tandwiel op de hoofdas van de kabeltrommels

Licht beschadigd en enkele tandjes deels aanwezig.
Blijkt ook niet vast op de as te zitten.
Of dat wel moet, maar eens uitzoeken.

Er zitten drukveertjes op dezelfde as om de trommels tegen elkaar te drukken.
Bij klemzitten zullen de trommels moeten kunnen bewegen (opheffen draaien) om geen verdere beschadiging te veroorzaken.

Wordt vervolgd.

foto s volgende bericht.

Ronald Visser
« Laatst bewerkt op: 06 July 2025, 08:12:51 door MOVisser »
Je kunt me vinden op diverse treinenbeurzen. Zaterdag 15 november ben ik weer in Houten.

MOVisser

  • Offline Offline
  • Berichten: 7378
    • Modelbouw in't algemeen. 3D printen etc..
Re: Heljan containerkraan werkt niet naar behoren
« Reactie #17 Gepost op: 05 July 2025, 15:22:26 »

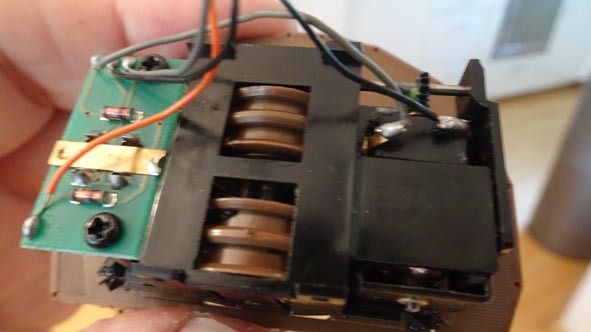

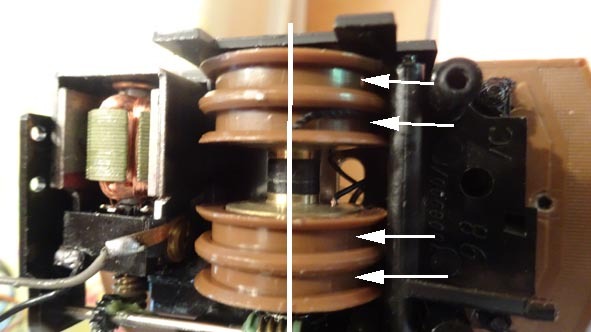

De draden behoren op dezelfde positie te worden uitgelijnd. Door een storing zijn de kabelhaspels waarschijnlijk verdraaid.
In het midden worden de stroomdraden van de magneet opgewonden.

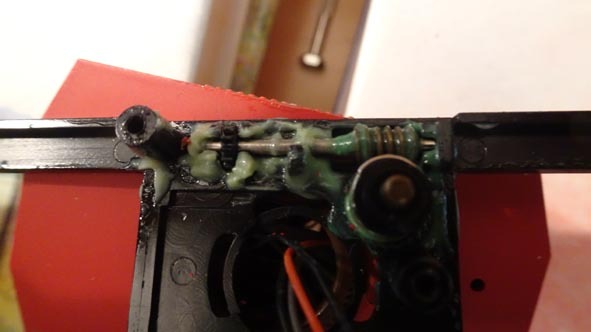

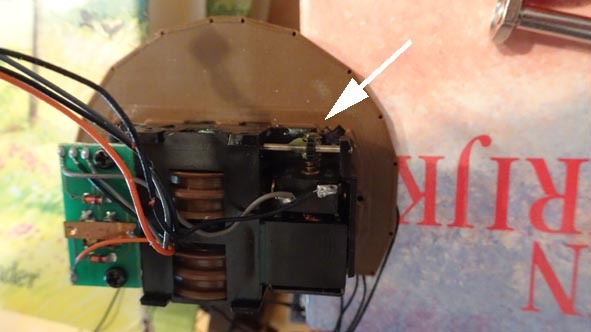

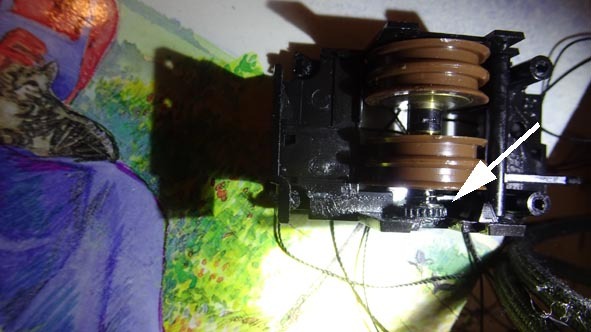

Het beschadigde tandwiel
« Laatst bewerkt op: 06 July 2025, 08:13:50 door MOVisser »
Je kunt me vinden op diverse treinenbeurzen. Zaterdag 15 november ben ik weer in Houten.

MOVisser

  • Offline Offline
  • Berichten: 7378
    • Modelbouw in't algemeen. 3D printen etc..
Re: Heljan containerkraan werkt niet naar behoren
« Reactie #18 Gepost op: 05 July 2025, 15:38:09 »
Info op de sites:

Tandwiel is
12 tanden, M 0,3 ,  as 1 mm en breedte pinion ook 1 mm

Ronald Visser
(edit... zal de kleinere zijn. Die ik zoek heeft meer tanden...).
« Laatst bewerkt op: 05 July 2025, 16:17:57 door MOVisser »
Je kunt me vinden op diverse treinenbeurzen. Zaterdag 15 november ben ik weer in Houten.

MOVisser

  • Offline Offline
  • Berichten: 7378
    • Modelbouw in't algemeen. 3D printen etc..
Re: Heljan containerkraan werkt niet naar behoren
« Reactie #19 Gepost op: 05 July 2025, 19:26:58 »
Onderstaande heeft me ook goed geholpen.

https://forum.beneluxspoor.net/index.php?topic=88990.0

Daar wordt op het Duitse forum een tandwiel van 24 tanden genoemd.
En blijkt daar te werken.

Ronald Visser
(ZR0324 bij Lemo Solar)
« Laatst bewerkt op: 05 July 2025, 19:43:02 door MOVisser »
Je kunt me vinden op diverse treinenbeurzen. Zaterdag 15 november ben ik weer in Houten.

MOVisser

  • Offline Offline
  • Berichten: 7378
    • Modelbouw in't algemeen. 3D printen etc..
Re: Heljan containerkraan werkt niet naar behoren
« Reactie #20 Gepost op: 06 July 2025, 13:48:09 »
Tandwiel is besteld, na overleg over de kosten.

Het is een messing exemplaar.
Altijd beter dan die van kunststof....

Afwachten wanneer deze geleverd gaat worden.
Tot dan.

Ronald Visser
Je kunt me vinden op diverse treinenbeurzen. Zaterdag 15 november ben ik weer in Houten.
