Heljan containerkraan hijsmechanisme werkt niet

[Berttrein]

Hallo Allemaal,

Ik heb eeb containerkraan van Heljan en de kraan hijst niet meer. Zakken doet hij nog wel. Nu heb ik een handleiding hoe je het mechanisme uit elkaar moet halen gekregen en heb dit opgevolgd.

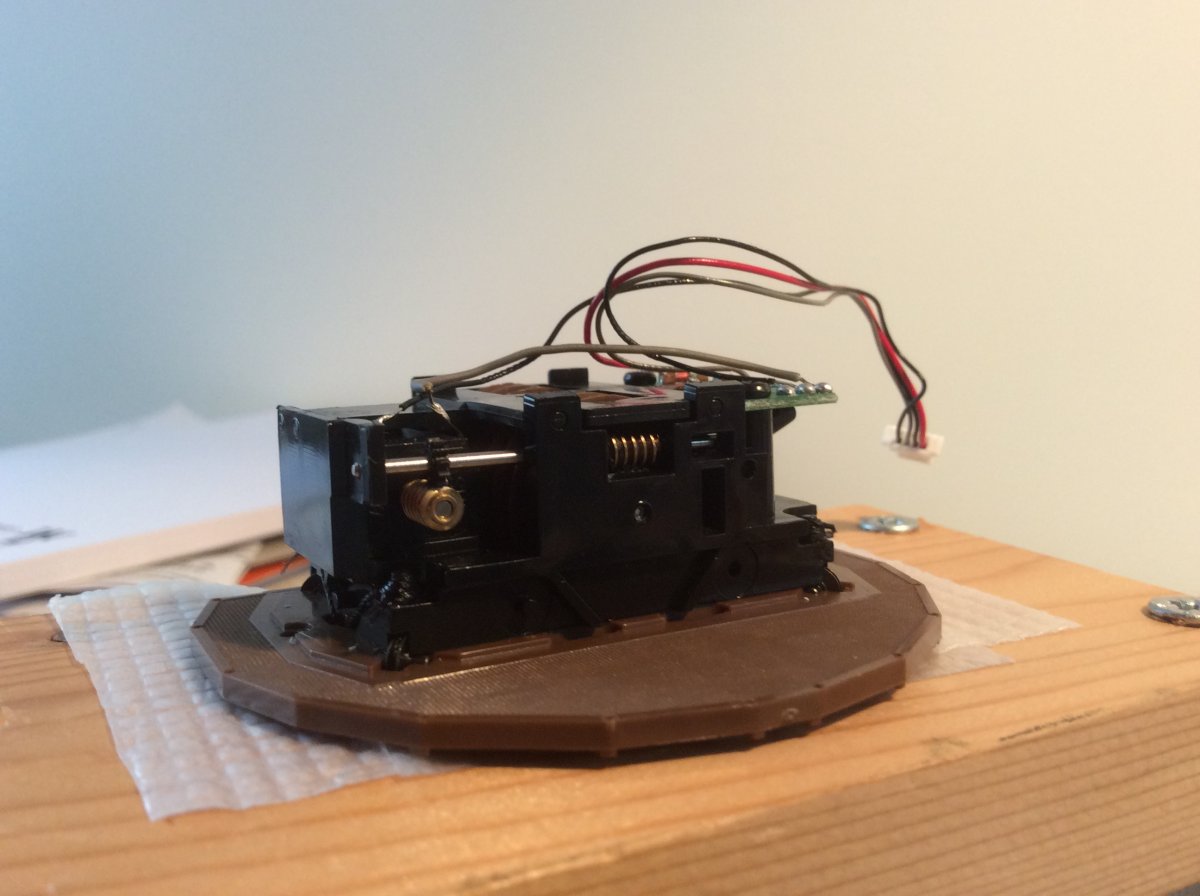

Het is mij gelukt bij de kern te komen.
Nu blijkt dat het tandwieltje dat contact maakt met het tandwieltje dat aan de spoelen voor de draadjes zit niet goed genoeg contact maakt waardoor het wel werkt als hij moet dalen maar heeft niet genoeg kracht om de draden weer op te hijsen.

Heeft iemand hier ervaring mee en wellicht een tip hoe ik dit op kan lossen zodat ik deze mooie kraan weer aan de praat krijg?


Alvast bedankt voor jullie reactie

[Eric B]

Gaat het om het kleine tandwiel links, boven het wormwiel?

[Berttrein]

Hallo,

Nee het gaat om tandwiel rechts die onvoldoende contact maakt met tandwiel waar spoelen voor het draad op zitten. Een iets betere foto in  deze post.
Naar beneden werkt het goed maar omhoog tillen lukt niet. Suggesties?

Alvast bedankt!

[Eric B]

Ken het apparaat verder niet, maar mijn eerste gedachte is dat of de kabeltrommel, of de as met de worm verschoven is, al dan niet door slijtage.
Het dekseltje boven de kabeltrommels, kan dat eraf? Geeft wellicht meer duidelijkheid als je daar onder kan kijken...

(Even om spraakverwarringen te voorkomen; de messings-kleurige dingen zijn wormen en het zwarte is een wormwiel)

[zuylen]

Zou het kunnen dat je juist dat wormtandwiel bedoelt? Kan me voorstellen dat dit plastic tandwiel breekt en de rest van het mechaniek niet meer aandrijft. Of is er speling op de as waardoor de worm het tandwiel niet meer laat draaien?

[RetroJack]

...wel werkt als hij moet dalen maar heeft niet genoeg kracht om de draden weer op te hijsen...

Maakt het dan ook een raar geluid; tandenknarsen of zo?
Zijn het de tanden die over elkaar gaan?

Deze overbrenging?:

[Berttrein]

Hallo,
Dank voor reacties.
Het gaat idd om die overbrenging.
Het dekseltje kan eraf maar dan kan ik de motor niet goed testen omdat die dan verspringt.

Weer wat geleerd over wormen en wormwiel. Het gaat dus om de overdracht van worm op wormwiel.

Ik zal nog eens kijken of er niets is afgebroken of verschoven. Maar is het dan niet raar dat naar beneden nog wel werkt (minder zwaar wellicht)?

Met vriendelijke groet,
Bert

[Eric B]

Onder de worm waar op de foto die NS1220 geplaatst heeft de pijl naar wijst, zit een rond gaatje, zo te zien is dat de lagering van de as waar de kabeltrommels op zitten.
Als de motor draait, zie je die as dan bewegen, anders dan alleen maar ronddraaien, dus op en neer of heen en weer, vooral ook bij het omschakelen van draairichting van de motor.

(minder zwaar wellicht)

Als er ergens speling/ruimte zit, kan het zijn dat die juist bij het neerlaten die kant op wordt gedrukt waardoor de speling mider wordt, terwijl die bij de andere richting juist groter wordt.

[RetroJack]

Het kan idd speling zijn. En naar beneden helpt de zwaartekracht natuurlijk ook mee.
Test hem zo (buiten de kraan) met wat gewicht en observeer wat er gebeurt.

[Berttrein]

Hallo,

Ik heb de dekplaat eraf gehaald. Asje met worm er ook uitgehaald. Kleine braampjes op worm. Verder lijkt wormwiel goed al is dat lastig te zien omdat het zwart is.

Ik heb braampje verwijdert. Hijsmechanisme is redelijk zwaar dus tandwieltjes moeten erg goed zitten. Nu proberen de zaak weer in elkaar te zetten.

Er lijkt geen speling in as te zitten.

Wordt vervolgd!

[Berttrein]

Ik heb het asje weer bevestigd. Het lijkt erop dat de worm en de wormwiel elkaar onvoldoende raken als er iets van gewicht aan komt. Wat zou ik hier aan kunnen doen?

Wederom bedankt!

Groeten Bert

[Eric B]

Maar dat wormwiel op de trommelas... zitten daar nog wel tanden op?
Of lijkt dat op de foto alleen maar zo door het aanwezige vet?

[RetroJack]

Als het tandwiel nog goed genoeg is, de hele trommelas naar boven brengen voor beter contact.
Opnieuw lageren dus. Misschien de gaten naar boven iets ruimen en onder opvullen?
De "lagers" zijn enkel gaten in het plastic neem ik aan.

[Berttrein]

Zover ik kan zien is het tandwiel nog goed. Lijkt raar ivm vet idd.
Omhoog brengen van het geheel lijkt mij lastig. Er zit aan achterkant ook nog een soort rem op. Bij hoger plaatsen spoelen verliest deze wellicht zijn functie.

Is het een optie om Het stangetje waar de wormwiel aan vast zit licht te buigen?

Groeten Bert

[Eric B]

Blijft moeilijk beoordelen zo vanaf foto's Bert...

Buigen zou ik niet doen, gaat de boel alleen maar van slingeren.

Op basis van al je info en de foto's verwacht ik toch dat het wormwiel op de kabeltrommelas te laag zit t.o.v. de worm.
Waarom... kan ik zo niet beoordelen.
