Topic: NS 5500 / HSM 700 spoor 0 / 1 (gelezen 236340 keer)
FritsT
Offline
Berichten: 9557
Re: NS 5500 / HSM 700 spoor 0 / 1
«
Reactie #135 Gepost op:
17 december 2018, 10:55:56 »
Ja, het wordt een beste lok.
IMG_7876
by
Nulpunt0
, on Flickr
Gelogd
sdz1976
Offline
Berichten: 2214
ovmv.be
Re: NS 5500 / HSM 700 spoor 0 / 1
«
Reactie #136 Gepost op:
17 december 2018, 11:00:03 »
Het word blijkbaar een hoovercraft
Grtz,
Samuel.
Gelogd
Creatieve mensen hebben geen rommel.
Ze hebben overal ideeën liggen.
daempfer
Offline
Berichten: 311
Re: NS 5500 / HSM 700 spoor 0 / 1
«
Reactie #137 Gepost op:
17 december 2018, 11:05:01 »
Frits, jij gaat snel! Hij's bijna af....
Even een lekenvraag: wat is de reden dat de onderzijde uit nieuwzilver is geets en niet uit messing?
bouw-geniet ze!!
René
Gelogd
FritsT
Offline
Berichten: 9557
Re: NS 5500 / HSM 700 spoor 0 / 1
«
Reactie #138 Gepost op:
17 december 2018, 11:10:31 »
Iets stugger materiaal en dat is altijd meegenomen voor een frame.
Gelogd
JaJo
Offline
Berichten: 11147
Spoor-0 & Spoor-1
Re: NS 5500 / HSM 700 spoor 0 / 1
«
Reactie #139 Gepost op:
17 december 2018, 11:16:53 »
Nog ff wachten en dan mag ik ook.
Gelogd
Groet Jaap
Duits/NL, Spoor-0 en Spoor-1.Tijdperk II en III.
http://www.modeltreinbaan.nl
FritsT
Offline
Berichten: 9557
Re: NS 5500 / HSM 700 spoor 0 / 1
«
Reactie #140 Gepost op:
17 december 2018, 15:51:20 »
De bufferbalk aan de voorkant kan je maken met onderdelen 5 en 38. In de achterzijde van 38 zitten grote gaten om doorstekende buffers ruimte te bieden. Ik heb in mijn buffers binnenliggende vering en dus zijn die gaten overbodig (en lelijk). Onderdeel 38 ligt inmiddels in de prullenbak en een zelf gemaakt vervanger komt uit de rand van de fret.
Nog even wennen aan het formaat is de afmeting van de benodigde U-profielen. In de buffer moet 2x4 of 3x4. Die heb ik dus niet. Wel H-profiel 4x4. Dus met enig slijpwerk wordt dat een U-profiel.
Maar eerst boven een H-profiel gezet. Ruimte overlaten voor het afsluitende plaatje.
IMG_7881
by
Nulpunt0
, on Flickr
vervolgens het andere profiel zodat je de voorzijde van de bufferplaat er op gelijke afstanden tegen kan solderen.
IMG_7882
by
Nulpunt0
, on Flickr
Dan nog het opvulplaatje.
IMG_7883
by
Nulpunt0
, on Flickr
bufferbalk einde
by
Nulpunt0
, on Flickr
Gelogd
FritsT
Offline
Berichten: 9557
Re: NS 5500 / HSM 700 spoor 0 / 1
«
Reactie #141 Gepost op:
17 december 2018, 22:41:21 »
Aan de achterzijde zit geen bufferbalk (HSM versie wel), maar een plaat met steun.
5500b - kopie
by
Nulpunt0
, on Flickr
Ook hier weer een stukje van de fret gebruiken als verdikking van de bufferplaat.
IMG_7884
by
Nulpunt0
, on Flickr
Paar latjes hout zijn handig, heel handig.
IMG_7885
by
Nulpunt0
, on Flickr
10582
«
Laatst bewerkt op: 17 december 2018, 22:44:37 door FritsT
»
Gelogd
JaJo
Offline
Berichten: 11147
Spoor-0 & Spoor-1
Re: NS 5500 / HSM 700 spoor 0 / 1
«
Reactie #142 Gepost op:
18 december 2018, 08:35:03 »
Citaat
De bufferbalk aan de voorkant kan je maken met onderdelen 5 en 38.
Ik heb ergens een kleurenprintje zien langs komen met die nummers er op. Kan het nergens terug vinden.
Gelogd
Groet Jaap
Duits/NL, Spoor-0 en Spoor-1.Tijdperk II en III.
http://www.modeltreinbaan.nl
becasse
Offline
Berichten: 967
http://becasse-weathering.blogspot.nl/
Re: NS 5500 / HSM 700 spoor 0 / 1
«
Reactie #143 Gepost op:
18 december 2018, 09:24:31 »
Frits, kan je er niet meteen twee tegelijk bouwen
??
Gelogd
Waar gaan we heen voor spoor 1?
http://becasse-weathering.blogspot.nl/
1795
Offline
Berichten: 1478
Re: NS 5500 / HSM 700 spoor 0 / 1
«
Reactie #144 Gepost op:
18 december 2018, 09:36:39 »
Je bedoelt deze??
Daar heb je al meteen het eerste foutje, de gaatjes van de klinknagels zitten er niet in...... Voor de houten bufferbalk, geen probleem, voor de ijzeren, moet je ze even aftekenen, en er zelf indrukken. (of de 3D print bestellen....De stalen bufferbalken, en trapjes, koppelstang)
Ik ben met de 0 begonnen......
Gelogd
Spoor 0 is ook mooi.....Raamsdonk
http://1795spoor0.blogspot.com/
1795
Offline
Berichten: 1478
Re: NS 5500 / HSM 700 spoor 0 / 1
«
Reactie #145 Gepost op:
18 december 2018, 09:56:17 »

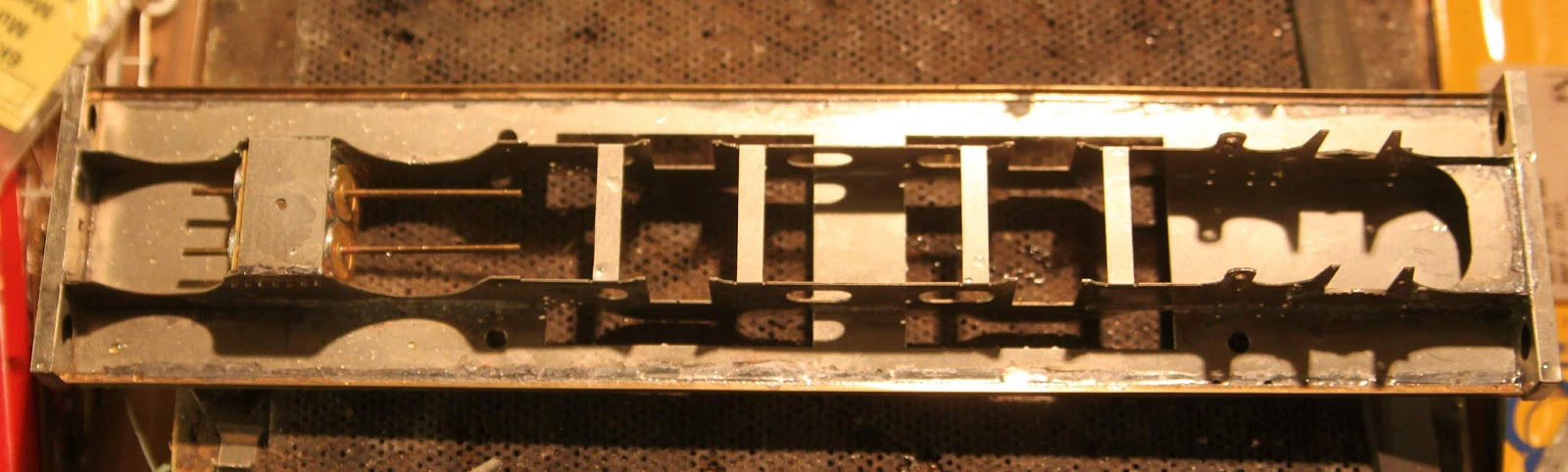

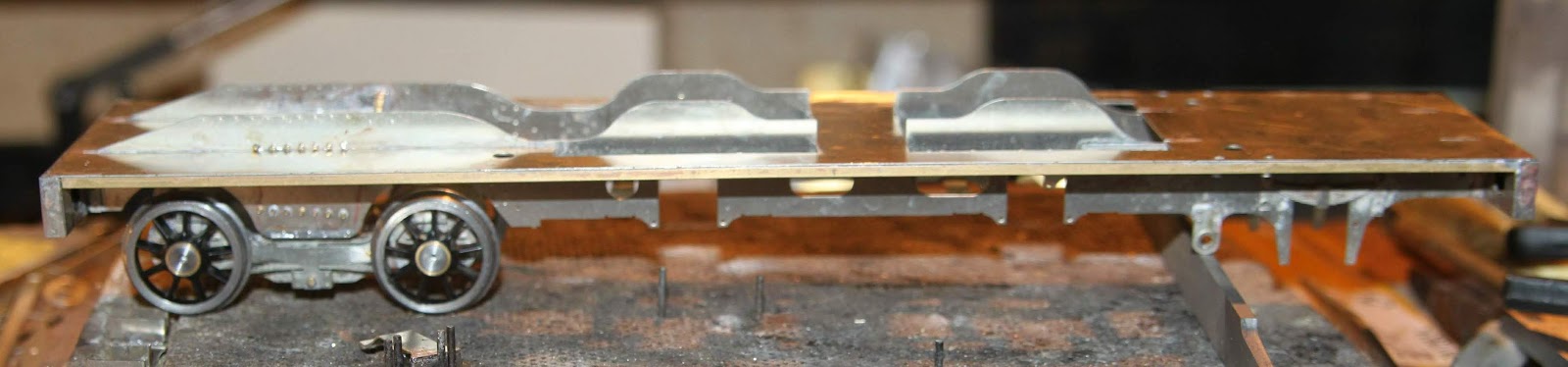

begin bouw NS5500 spoor 0
ik ben ook begonnen met de bouw.
Al snel kwam ik helaas de eerste foutjes tegen. Gelukkig geen onoverkomelijke dingen, maar ik had het net anders bedacht.

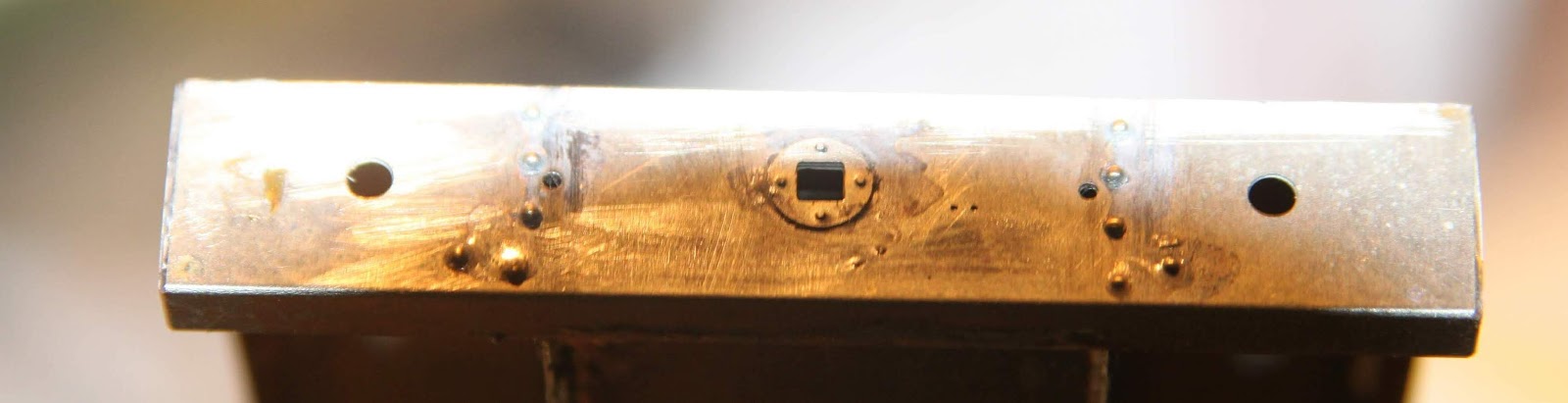

In de bufferbalken waren de klinknagels bedoeld om , voor de ijzeren bufferbalk, door te drukken. Die zijn dus niet aanwezig, en moet je of zelf zonder puntjes, erin drukken, of de 3d print bestellen, dat is wel zo makkelijk.. Verder ontbreken de vouwlijnen aan het (binnenliggende) cylinderblok. Deze is ook iets te breed uitgevallen, ik heb alles losgeknipt, en uiteindelijk alleen de voor en achterkant gebruikt.

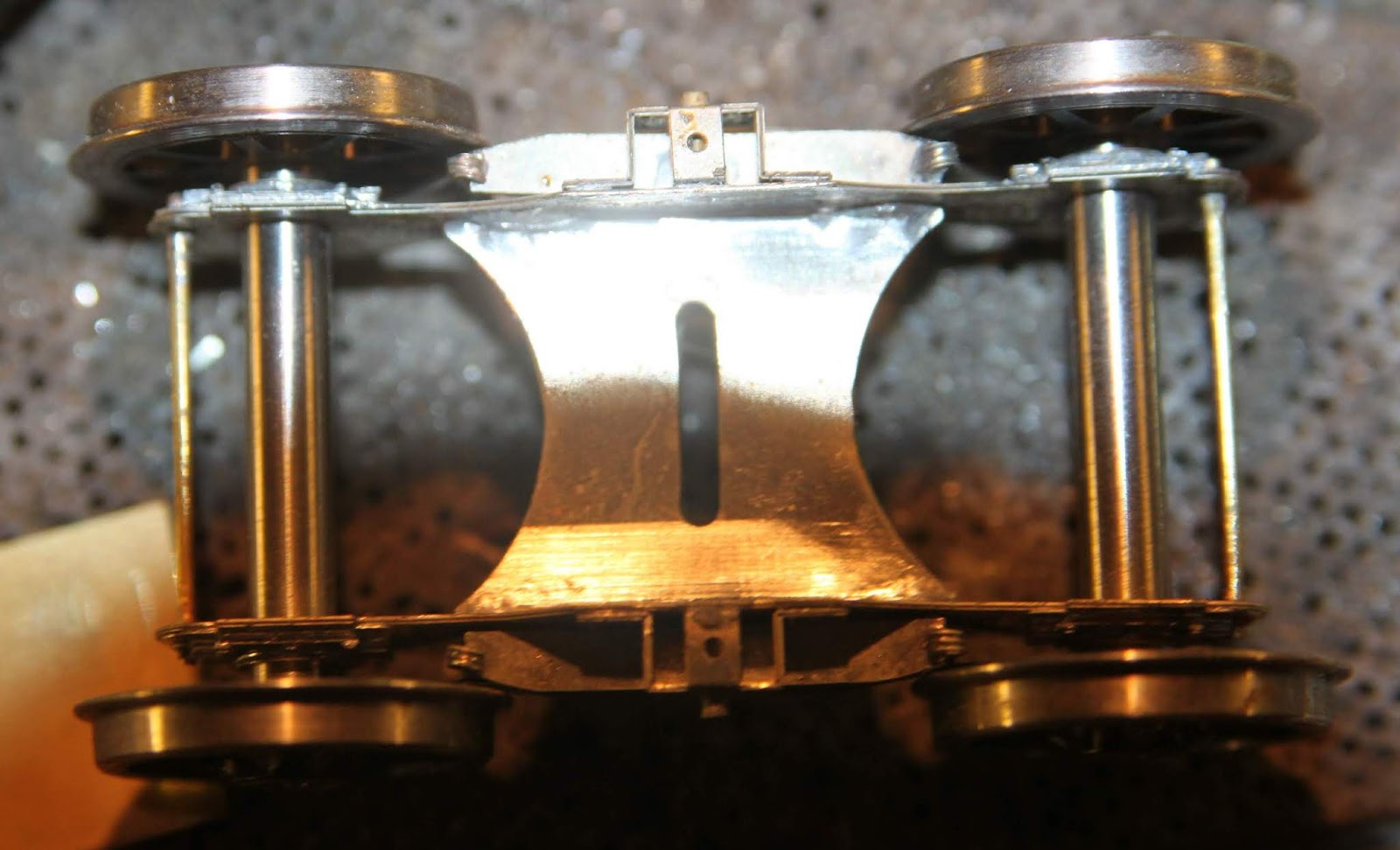

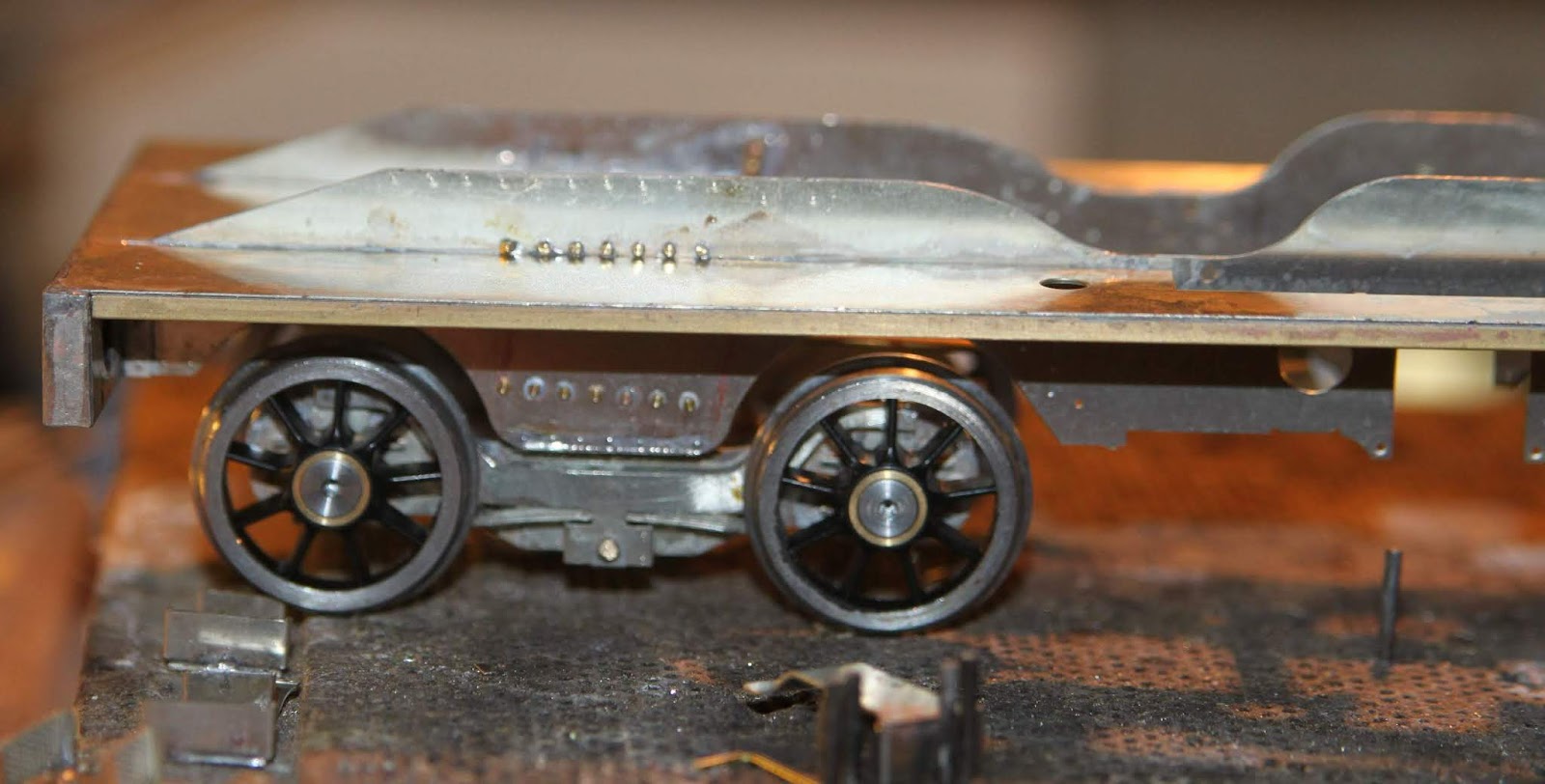

Van de bogie, moet je de wiegveer iets smaller maken, waar de wielen zitten, dat betekend dat je de helft van de om te vouwen lipjes af moet knippen, zie foto's.

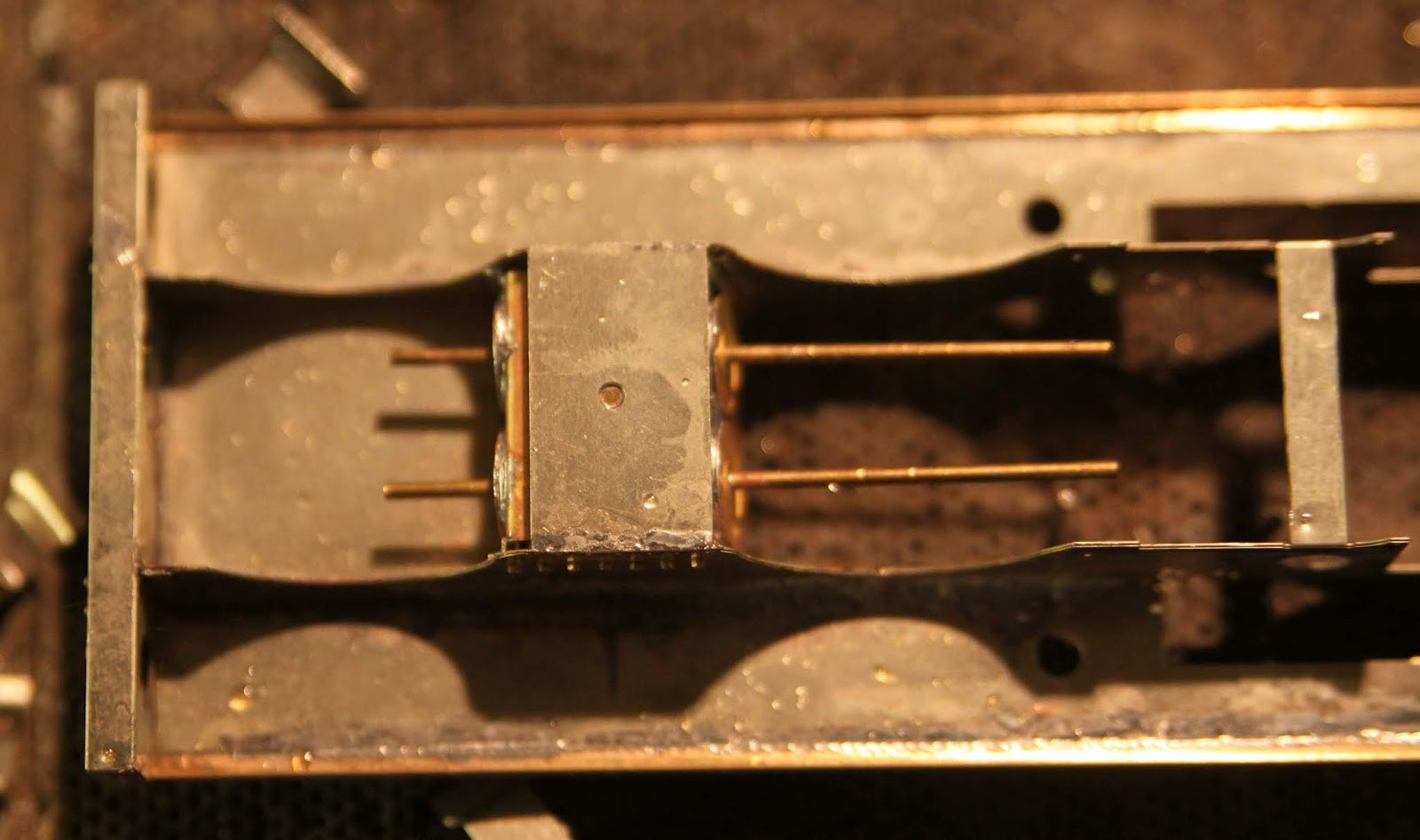

Verder een foto met de door mij gebruikte (imitatie) boutjes.
Onder de voetplaat zit een 2x2mm hoekprofiel aan de buitenkant.
Gelogd
Spoor 0 is ook mooi.....Raamsdonk
http://1795spoor0.blogspot.com/
FritsT
Offline
Berichten: 9557
Re: NS 5500 / HSM 700 spoor 0 / 1
«
Reactie #146 Gepost op:
18 december 2018, 11:07:02 »
@Michiel,
Nee.
@Jaap,
Ik heb vanuit die PDF een nummerlijst gemaakt.
Er zit geen logisch verband in de nummering. Knippen van de plaat, foto maken, in zakje doen en nummer geven.
Die foto's ga ik hier niet plaatsen..102 stuks. Komt bij de bouw wel per stuk.... "We Transfer" indien gewenst. ?
Maar 5 en 38 kunnen even:
IMG_7744
by
Nulpunt0
, on Flickr
IMG_7778
by
Nulpunt0
, on Flickr
Nummer Naam
1 voetplaat
2 frame
3 zijwanden
4 strip frame boven bogie
5 bufferbalken
6 x
7 x
8 veerpakketten bogie
9 onderdelen dummy binnenliggend drijfwerk
10 trekhaakgeleider
11 plaat buitenzijde frame, klinknagels er door, als het goed is zitten gaatjes ook in frame
12 veerpakket uiteinde
13 veerpakket uiteinde
14 veerpakket middenstuk
15 veerpakket middenstuk
16 bogie frame
17 stangen binnenliggend drijfwerk
18 binnenliggend drijfwerk
19 bogie zijkant
20 regulateur machinistenhuis
21 voetplaatsteun
22 remwerk
23 scheenplaat schuif
24 bogie aspot
25 dwarsverbinding frame
26 vuurdeur
27 vuurdeur onderdelen
28 vuurdeur beweegbaar
29 bogie glijstuk
30 binnenliggend drijfwerk
31 handwielen machinistenhuis
32 (oud) type lamphouder op voetplaat
33 trap achterzijde
34 remcylinder deksel
35 remstang onderdeel
36 traptrede groot
37 traptrede klein
38 bufferbalk voorkant
39 onderdelen binnenliggend drijfwerk
40 haken
41 remstanghevel in frame
42 remblokken
43 drijfstangen
44 as rem op frame
45 klinknagelstrip machinistenhuis
46 frameplaat boven bogie
47 contragewichten op wielen
48 bevestiging luchtketel
49 baanschuivers
50 remhangers
51 ganghandel onderdeel
52 scheenplaatafsluiters
53 rookkastdeur hangers
54 strips machinistenhuis
55 vulstuk frame rookkast
56 water/kolenkast, hadden vast moeten zitten
57 water/kolenkast, hadden vast moeten zitten
58 schuif op dak
59 schuif op dak
60 cylinderblok
61 strip op dak
62 strips raam machinistenhuis
63 x
64 zijkant kolenbak
65 deuren machinistenhuis
66 watertank bovenzijde
67 Deksel watertank afsluiter kolenbak
68 opvulringen eventueel voor bogie buitenkant staf
69 machinistenhuis achterzijde
70 daksteunen
71 ramen
72 onderdeel dakluik
73 raamomlijsting
74 rookkastdeur knevel
75 seinijzers nieuw model
76 machinistenhuis klinknagelrand
77 ketel afsluitrand machinistenhuis
78 machinistenhuis achterzijde
79 vlampijpplaat …
80 ramen rond
81 dak kolenbak
82 onderdelen voorverwarmer
83 onderdelen voorverwarmer
84 traptreden klein
85 traptreden groot
86 vulplaat onder rookkast
87 traptreden groot
88 zandkisten
89 ----
90 trap verhoogde kolenbak
91 rookkastdeur achterzijde
92 plaatjes onder de lampen
93 deksel watertank zijkant
94 ketelfront
95 machinistenhuis voorzijde
96 kolenbak achterzijde
97 lantarenhouders
98 machinistenhuis dak
99 ketelbanden
100 trekstang rem
101 nummerschilden
102 xx, hoort bij 90 (los geraakt bij etsen)
«
Laatst bewerkt op: 18 december 2018, 11:22:31 door FritsT
»
Gelogd
JaJo
Offline
Berichten: 11147
Spoor-0 & Spoor-1
Re: NS 5500 / HSM 700 spoor 0 / 1
«
Reactie #147 Gepost op:
18 december 2018, 11:56:17 »
Dank Frits.
Gelogd
Groet Jaap
Duits/NL, Spoor-0 en Spoor-1.Tijdperk II en III.
http://www.modeltreinbaan.nl
FritsT
Offline
Berichten: 9557
Re: NS 5500 / HSM 700 spoor 0 / 1
«
Reactie #148 Gepost op:
18 december 2018, 13:09:43 »
@Jaap... als het goed is zijn de foto's bij je aangekomen.
Het cylinderblok in Schaal-1 heeft i.t.t. Spoor-0 wel de vouwnaden.
-maar is eveneens te breed.
-en wat later zal blijken...de gaten voor de zuigerstangen zitten na omvouwen in de verticale vlakken op verschillend niveau.
Dus één van die twee vlakken moet los en omgedraaid.
IMG_7888
by
Nulpunt0
, on Flickr
Nog een kinderziekte...de "voetplaat" in het midden is veels te lang en zit in de weg.
IMG_7892
by
Nulpunt0
, on Flickr
Inkorten tot aan het begin van de afschuining frameplaten (bekijk een tekening) En beschadig de voetplaat niet !
IMG_7894
by
Nulpunt0
, on Flickr
Positionering van het cylinderblok. Bekijk ook de tekening en de positie tov de randen van het frame. Past net.
IMG_7899
by
Nulpunt0
, on Flickr
Gaten in het cylinderblok zitten nog verkeerd, dus de "zuigerstang" komt never-nooit-niet in het midden van de eerste as.
IMG_7900
by
Nulpunt0
, on Flickr
Maar na omdraaien zit alles picobello.
IMG_7901
by
Nulpunt0
, on Flickr
IMG_7902
by
Nulpunt0
, on Flickr
«
Laatst bewerkt op: 18 december 2018, 13:11:47 door FritsT
»
Gelogd
JaJo
Offline
Berichten: 11147
Spoor-0 & Spoor-1
Re: NS 5500 / HSM 700 spoor 0 / 1
«
Reactie #149 Gepost op:
18 december 2018, 13:27:33 »
Is binnen Frits.
Helpt zeker om alles straks terug te vinden.
Gelogd
Groet Jaap
Duits/NL, Spoor-0 en Spoor-1.Tijdperk II en III.
http://www.modeltreinbaan.nl
Print
Pagina's:
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
Vorige
-
Volgende
-
1
...
8
9
[
10
]
11
12
...
97
Omhoog
« vorige
volgende »
Je bent hier:
BeneluxSpoor.net forum
|
Wat zijn we aan het bouwen?
|
Materieel
|
NS 5500 / HSM 700 spoor 0 / 1
