Auteur Topic: NS 5500 / HSM 700 spoor 0 / 1  (gelezen 96358 keer)

1795

  • Offline Offline
  • Berichten: 1203
    • Raamsdonk spoor 0
Re: NS 5500 / HSM 700 spoor 0 / 1
« Reactie #120 Gepost op: 11 december 2018, 22:29:26 »
vandaag bericht gehad, etsplaten zijn onderweg... (y) (y) (y)
Spoor 0 is ook mooi.....Raamsdonk
http://1795spoor0.blogspot.com/

FritsT

  • Offline Offline
  • Berichten: 4926
    • nulpunt
Re: NS 5500 / HSM 700 spoor 0 / 1
« Reactie #121 Gepost op: 11 december 2018, 22:32:45 »
Mijn (meestal overvolle) plank en werktafel zijn net leeg....jawel !
Alleen nog even die dakjes van de Ovaalramer en dan........stomen.

spoor0

  • Offline Offline
  • Berichten: 117
Re: NS 5500 / HSM 700 spoor 0 / 1
« Reactie #122 Gepost op: 11 december 2018, 22:39:00 »
 (y) (y) (y)

1795

  • Offline Offline
  • Berichten: 1203
    • Raamsdonk spoor 0
Re: NS 5500 / HSM 700 spoor 0 / 1
« Reactie #123 Gepost op: 12 december 2018, 21:09:52 »

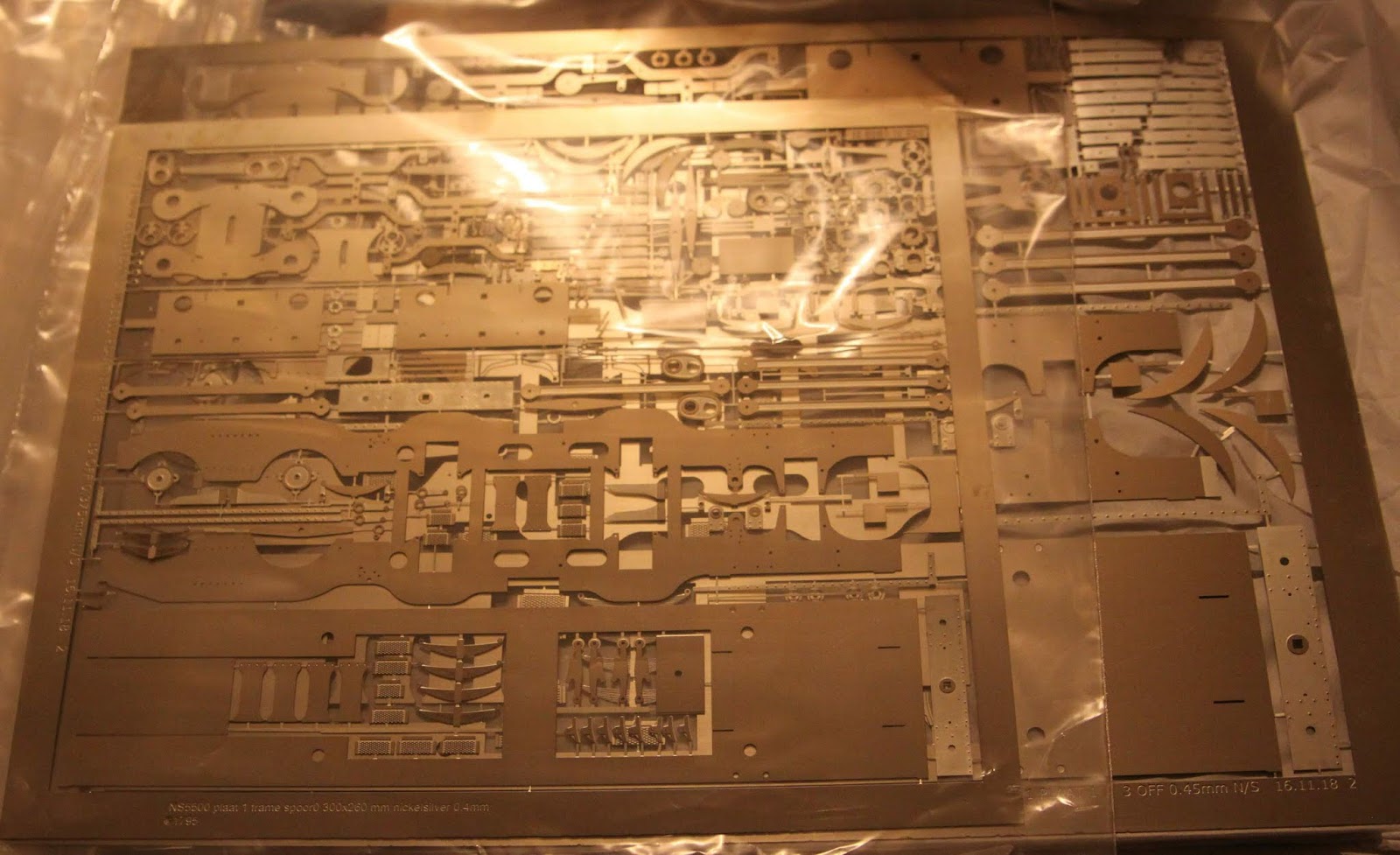

Vandaag al binnengekomen!!!!!









het verschil tussen 0 en 1.... ;D



dus de ophalers kunnen contact opnemen , die het opgestuurd wilden, ik begin eraan met inpakken morgen, zal waarschijnlijk maandag uiteindelijk op de bus gaan..

bouwen maar!!!!!
Spoor 0 is ook mooi.....Raamsdonk
http://1795spoor0.blogspot.com/

FritsT

  • Offline Offline
  • Berichten: 4926
    • nulpunt
Re: NS 5500 / HSM 700 spoor 0 / 1
« Reactie #124 Gepost op: 14 december 2018, 16:50:03 »

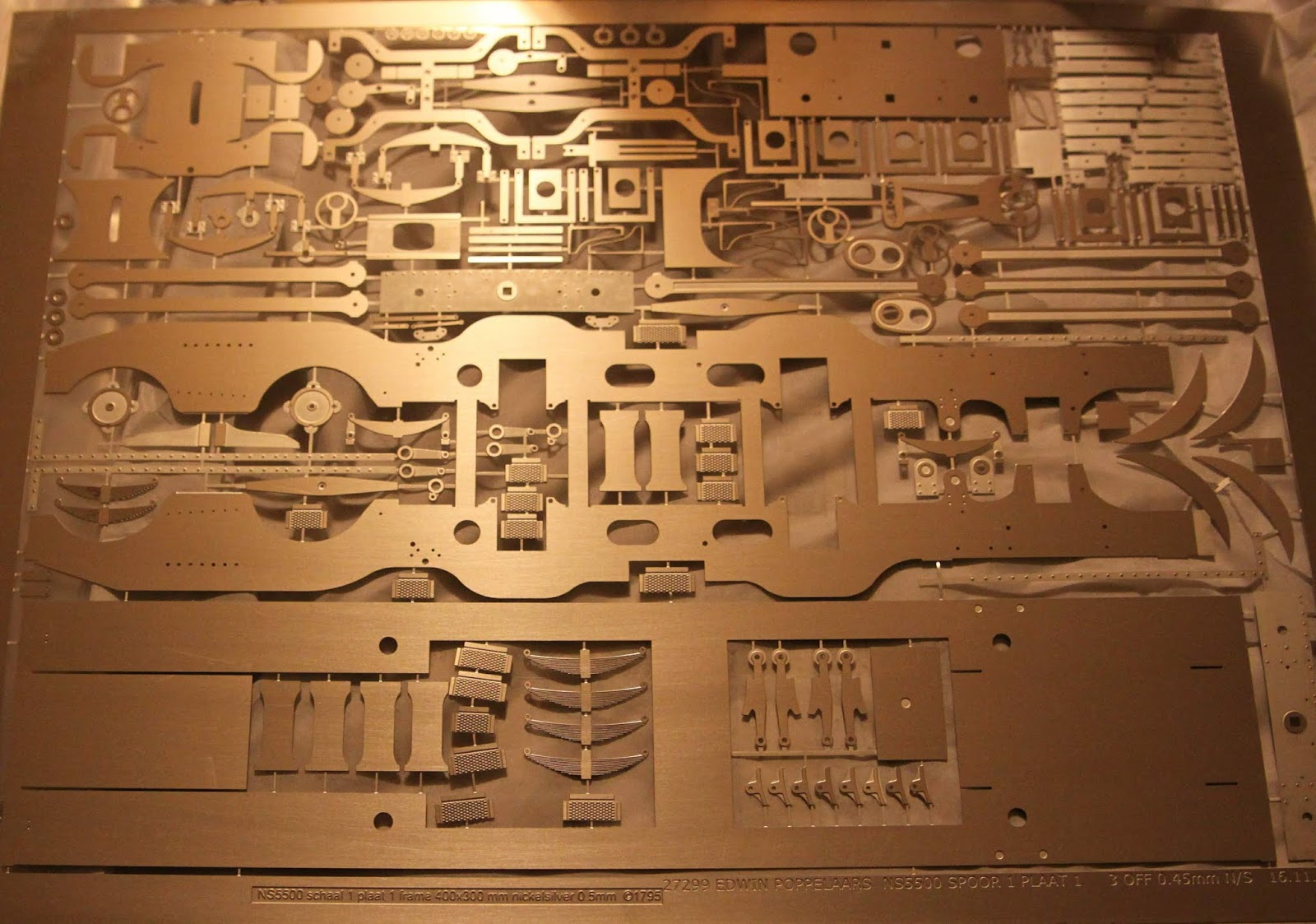

De platen voor de 5500 in Spoor-0 en Spoor-1 zijn in uitlevering.
Ik ga me nu toeleggen op het bouwen (met bouwverslag) in Spoor-1. Mijn Spoor-0 versie komt later, maar als iemand zich geroepen voelt..ga je gang.

Platen in Spoor-0 en Spoor-1 zien er qua lay-out verschillend uit. Bij de Spoor-1 versie zijn enkele stukken plaatwerk weg gelaten i.v.m. de grootte van de etsplaat (en dus de kosten). Dat plaatwerk wordt uit plaat 0,4 zelf geknipt. De ketel maak ik uit buis en niet uit plaat dat gerold moet worden.

IMG_7716 by Nulpunt0, on Flickr

IMG_7715 by Nulpunt0, on Flickr

9531
« Laatst bewerkt op: 14 december 2018, 16:52:40 door FritsT »

FritsT

  • Offline Offline
  • Berichten: 4926
    • nulpunt
Re: NS 5500 / HSM 700 spoor 0 / 1
« Reactie #125 Gepost op: 14 december 2018, 19:09:20 »

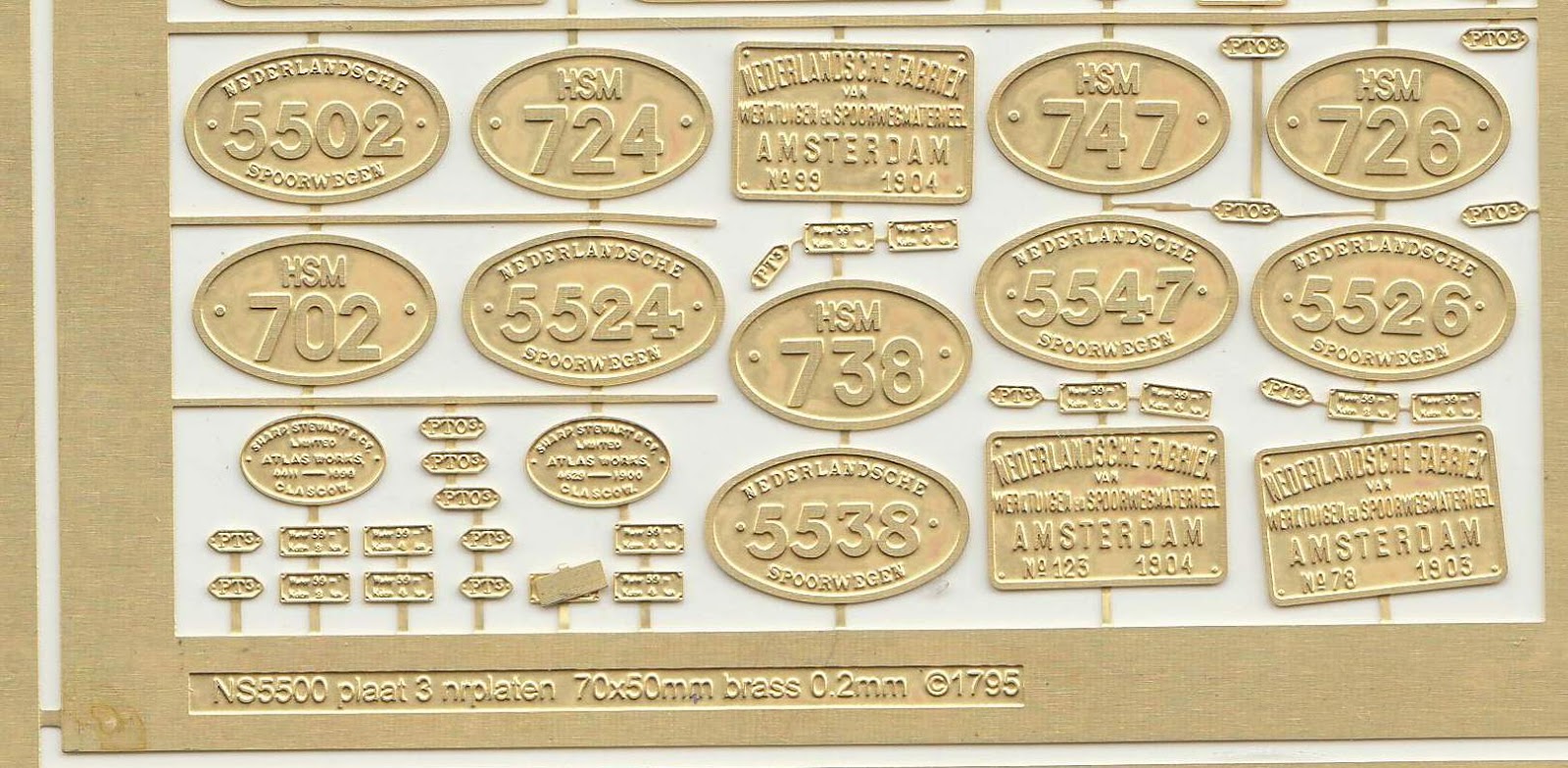

Een paar detailfoto's van de platen,

IMG_7730 by Nulpunt0, on Flickr

IMG_7729 by Nulpunt0, on Flickr

IMG_7728 by Nulpunt0, on Flickr

IMG_7726 by Nulpunt0, on Flickr

IMG_7723 by Nulpunt0, on Flickr

IMG_7724 by Nulpunt0, on Flickr


ingenium

  • TM
  • Offline Offline
  • Berichten: 3903
    • Modeltrein projecten
Re: NS 5500 / HSM 700 spoor 0 / 1
« Reactie #126 Gepost op: 14 december 2018, 19:46:11 »
Ga je dr ook nog vlampijpen in solderen? (y)
Ben geitjes voeren en bloemetjes plukken, doei...

JAB van Ree

  • Offline Offline
  • Berichten: 3807
    • Stichting Historisch Dieselmaterieel
Re: NS 5500 / HSM 700 spoor 0 / 1
« Reactie #127 Gepost op: 14 december 2018, 19:48:30 »
Heel fraai etswerk , complimenten (y)

Hopelijk komen er nog eens wat grotere diesels zo als bouwset uit  :angel:
1:1 Locomotor, Plan C/E/L/U/W en 2200 prutser, G1206 bestuurder
1:87 verzamelaar NS periode 1968-heden

JaJo

  • Offline Offline
  • Berichten: 10515
  • Spoor-0 & Spoor-1
    • Modeltreinbaan.nl
Re: NS 5500 / HSM 700 spoor 0 / 1
« Reactie #128 Gepost op: 14 december 2018, 19:51:53 »
Citaat
Vandaag al binnengekomen!!!!!

Ik zit al achter de voordeur voor mijn NS 5500 in Spoor-0. :)

Groet Jaap
Groet Jaap
Duits/NL, Spoor-0 en Spoor-1.Tijdperk II en III.
http://www.modeltreinbaan.nl

FritsT

  • Offline Offline
  • Berichten: 4926
    • nulpunt
Re: NS 5500 / HSM 700 spoor 0 / 1
« Reactie #129 Gepost op: 14 december 2018, 20:24:50 »
Ik wilde de onderdelen van de platen gaan nummeren, maar dat is lastig daar er meerdere dezelfde onderdelen over de plaat zijn aangebracht. Het moet natuurlijk wel allemaal passen op dat ene formaat. Dus alles uitgeknipt en in minigripzakjes gedaan. Van de Nieuw-zilverplaat heb ik er nu ruim 50 als losse onderdelen en bouwgroep (bv bladveren).

Maar het meest in het oog lopende item, zeker voor de Nullers, is het formaat. Dat zie je goed aan de voetplaat. Circa 34x9 cm. Dan is die Schaal-0 loc echt klein.
IMG_7732 by Nulpunt0, on Flickr
« Laatst bewerkt op: 14 december 2018, 20:40:10 door FritsT »

Ivo tB

  • Offline Offline
  • Berichten: 4936
Re: NS 5500 / HSM 700 spoor 0 / 1
« Reactie #130 Gepost op: 14 december 2018, 21:49:12 »
Mijn eerste kennismaking met de etsplaat. Zie ik het goed en moeten alle klinknagels zelf worden gezet? Zijn we even bezig. Belangrijk is dat het het juiste aantal is.

En die vlampijpen, dat wordt nog wat.  ;)

mvg,
Ivo
*

FritsT

  • Offline Offline
  • Berichten: 4926
    • nulpunt
Re: NS 5500 / HSM 700 spoor 0 / 1
« Reactie #131 Gepost op: 15 december 2018, 14:31:09 »
Ik heb alle onderdelen uit de twee ertsplaten gesneden en genummerd. Per nummer is er een foto van de betrokken individuele onderdelen gemaakt als identificatietabel. Lijst met foto's wordt aan Spoor-1 bouwers toegezonden.

IMG_7845 by Nulpunt0, on Flickr

IMG_7742 by Nulpunt0, on Flickr

IMG_7767 by Nulpunt0, on Flickr

IMG_7832 by Nulpunt0, on Flickr

FritsT

  • Offline Offline
  • Berichten: 4926
    • nulpunt
Re: NS 5500 / HSM 700 spoor 0 / 1
« Reactie #132 Gepost op: 16 december 2018, 19:40:07 »
Nou, beginnen dan maar...

Op 1:1 foto's uitgezocht waar klinknagels en waar zeskantbouten zitten.
Leuk verschil gevonden bij de horizontale rij in het midden/zijkant machinistenhuis. Gebouwd met klinknagels en later vervangen door een strip met zeskantbouten.

Maar het ging mij nu voornamelijk om de locatie bij het cylinderblok.
Ik heb via de foto berekend dat de kop circa 1,8 mm moet zijn en dat komt overeen met GHW M1,0 zeskantbouten. (Spoor-0: M0,6 )

IMG_7870 by Nulpunt0, on Flickr

In de tekening staan ook vermeldingen over rivets en bolts, maar wel alles in Engelse maten.
Schermopname (526b) by Nulpunt0, on Flickr
« Laatst bewerkt op: 16 december 2018, 20:05:25 door FritsT »

FritsT

  • Offline Offline
  • Berichten: 4926
    • nulpunt
Re: NS 5500 / HSM 700 spoor 0 / 1
« Reactie #133 Gepost op: 17 december 2018, 00:28:15 »
Niemand die me nu kan zeggen of ik het goed of fout doe..pionierswerk. Gewoon beginnen en zien dat het schip niet strandt.

Klinknagels...hoeft volgens mij dus niet.
Dan maar het frame ombuigen, haaks zetten en de spacers in de hoeken verstevigen met soldeer.
IMG_7871 by Nulpunt0, on Flickr

Dan denk je...voetplaat in de sleuven, soldeer er op en klaar..... Niet dus. Krom, krommer, kromst.
Maar er is licht aan het eind van de tunnel. Minimale sleufjes zagen in het middendeel (daar knelt het bij verwarmen) en de voetplaat plat drukken tijdens het solderen. Duurde een uurtje voordat ik dat uitgevonden had. Dus andere bouwers, doe er je voordeel mee.

IMG_7874 by Nulpunt0, on Flickr

IMG_7872 by Nulpunt0, on Flickr

en eigenlijk na bedtijd staat er dan toch een kaarsrecht frame.

IMG_7875 by Nulpunt0, on Flickr

10186
« Laatst bewerkt op: 17 december 2018, 00:29:48 door FritsT »

becasse

  • Offline Offline
  • Berichten: 816
  • http://becasse-weathering.blogspot.nl/
Re: NS 5500 / HSM 700 spoor 0 / 1
« Reactie #134 Gepost op: 17 december 2018, 10:40:45 »
Potverdikke Frits! Indrukwekkend! Dat gaat me de Lok wel worden. Ik heerlijk volgen hoe jij dit tot een succesvol einde gaat brengen  ;D

Succes!

Michiel
