Topic: NS 5500 / HSM 700 spoor 0 / 1 (gelezen 238253 keer)
FritsT
Offline
Berichten: 9609
Re: NS 5500 / HSM 700 spoor 0 / 1
«
Reactie #1245 Gepost op:
02 juli 2021, 08:34:43 »
De dubbel gebogen plaat voor de rookkast (nog zonder scharnieren en bouten) zit er op. Steunt op een U-profieltje 2x4.
IMG_1353
by
Nulpunt0
, on Flickr
De tochtstrip zit op het machinistenhuis.
IMG_1354
by
Nulpunt0
, on Flickr
en dan zijn de onderdelen uit de etsplaat allemaal op en resteert er detailwerk met gietdelen.
IMG_1355
by
Nulpunt0
, on Flickr
142793
«
Laatst bewerkt op: 04 juli 2021, 12:37:06 door FritsT
»
Gelogd
jumbo747
Offline
Berichten: 16
Re: NS 5500 / HSM 700 spoor 0 / 1
«
Reactie #1246 Gepost op:
02 juli 2021, 23:39:59 »

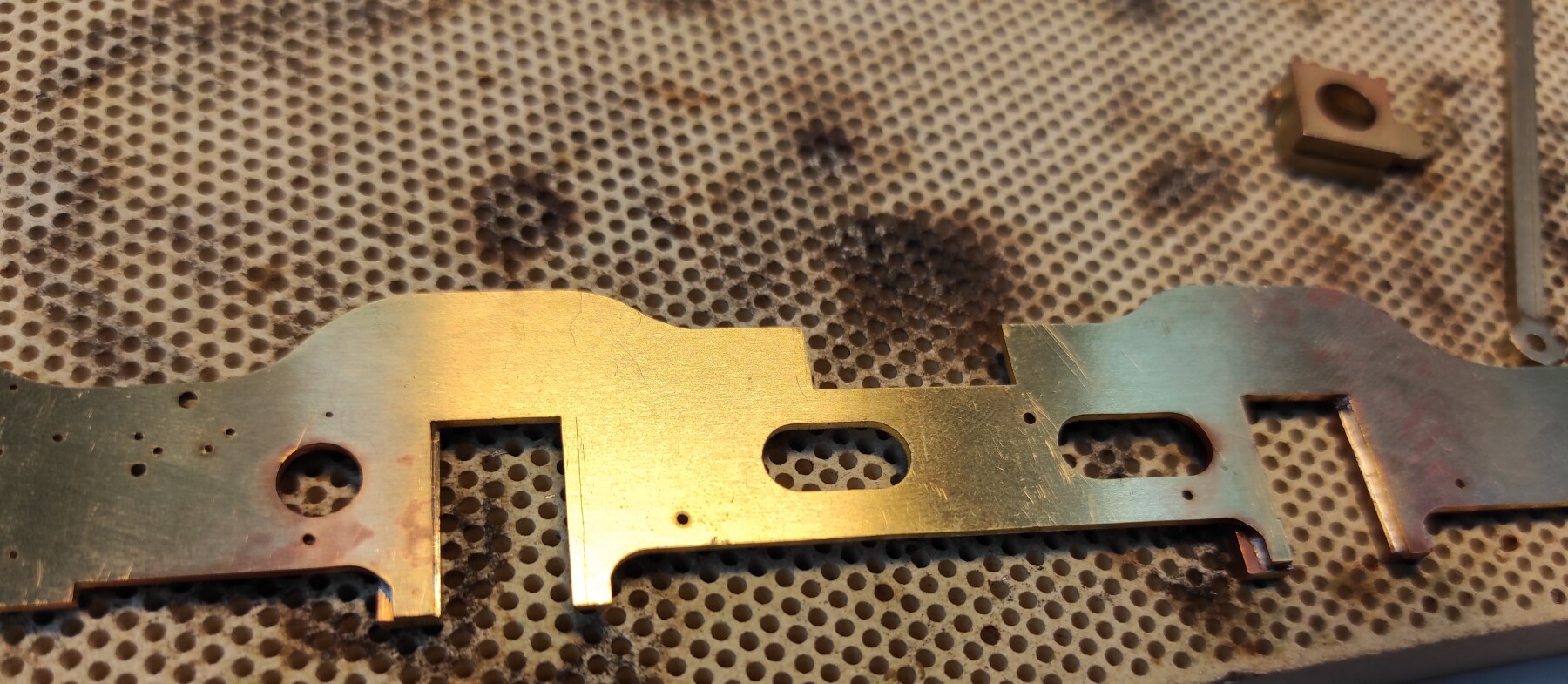

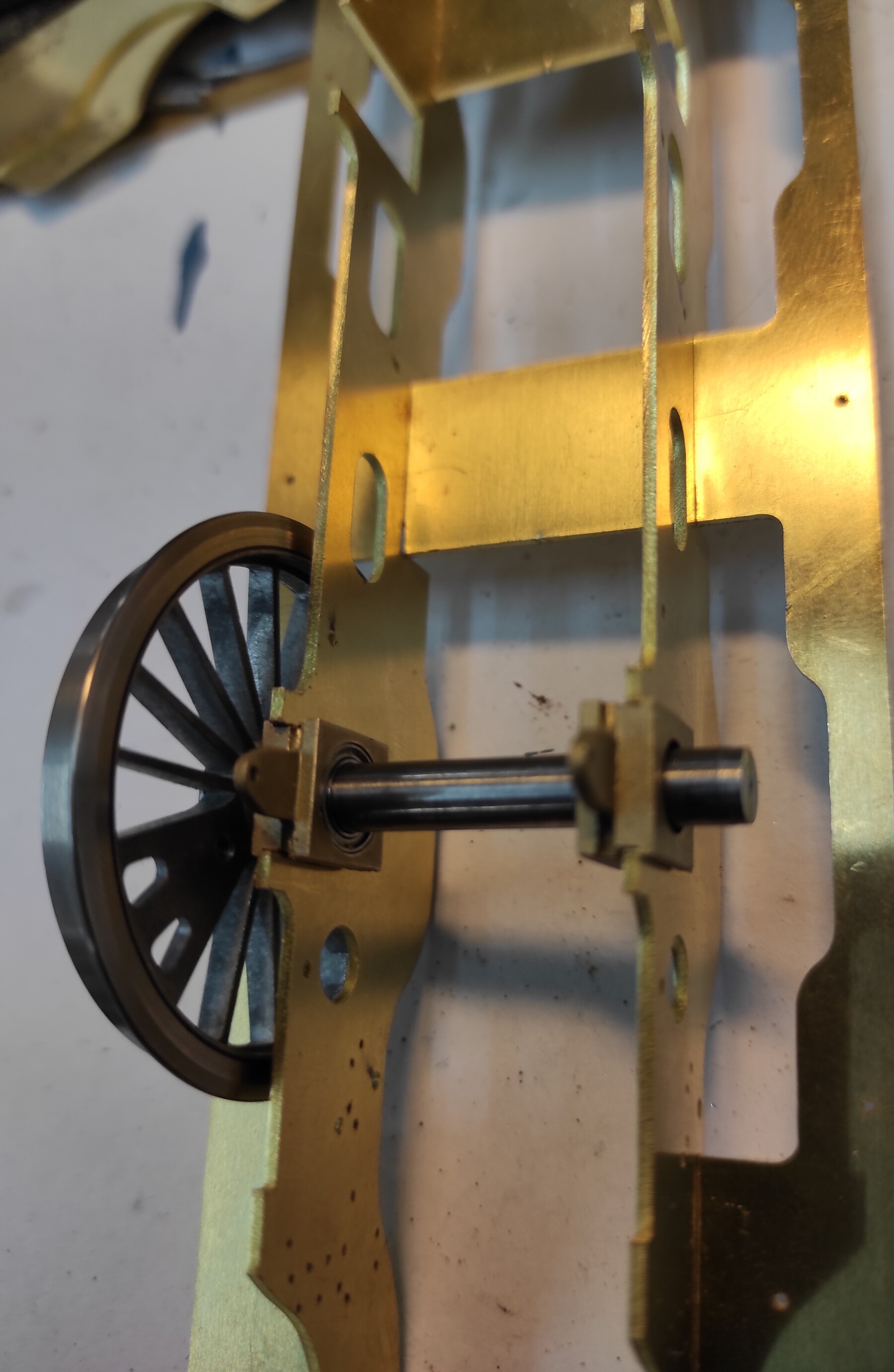

Een alternatief voor de Slaters horn blocks zijn de exemplaren van Benoit Semblat. Deze zijn 9 mm breed en moeten in frames van 1,5 mm dikte. Met kogellagers van 8x5 passen er dan assen van 5 mm in (Slaters zou net ook nog kunnen, want die zijn 4,86 mm dik). Als ze in het gelaserde frame zitten, steken ze 0,8 mm uit (buiten het frame). Na de montage van de frameplaten in de voetplaat blijkt dat de breedte van het frame 26,8 mm is en er blijft dan links en rechts slechts 1,0 mm over (afstand tussen wielen moet volgens NEM 28,8 mm zijn). En dat is te weinig. De meeste frames in schaal 0 zijn maximaal 25 mm breed; die van de NTM Maffei is bijv. 24,5 mm. Dit moet worden opgelost en verder zijn er nog twee problemen, nl. de dikte frameplaat is 1,0 mm (0,5 mm te dun) en de gebruikte koppelstang (gegoten in nieuwzilver) is voor een radstand van 62,4 mm (dus 0,6 mm kleiner dan de gelaserde radstand).
De oplossingen voor deze drie problemen gaan als volgt: neem messing staf van 1,5 x 3,0 mm die net iets langer dan de hoogte van de frameopening worden gezaagd. Ze worden aan de binnenkant vastgesoldeerd. Daarbij zijn de schuifmaat en het timmermansoog het belangrijkste gereedschap. Eerst wordt echter de opening links en rechts 0,8 mm breder gevijld. De frameplaat van de andere zijde wordt ter controle steeds er naast gehouden. Aangezien het gelaserde frame verschillende contouren heeft die voor een exacte maatvoering garant staan, is het makkelijk om met de schuifmaat de positie van de stukjes staf te bepalen. Ook kan het hornblok ingepast worden, maar tijdens het solderen liever niet. Na de eerste as, worden voor de tweede as de beide koppelstangen gebruikt voor het bepalen van de juiste positie. Dit herhalen totdat alle vier frameopeningen van de 1,5 mm stafstukjes zijn voorzien. Als resultaat liggen de horn blocks een kwart mm te ver naar binnen. Op de wielas moet nog een ring van 0,5 mm tussen het wiel en het horn block geplaatst worden. Zodoende kunnen de assen dan nog ca. 1,5 mm zijdelinks bewegen en lopen de wielbanden niet aan tegen de frameplaat.
t.b.c...
PS. van de hier getoonde frameplaten zijn nog enkele exemplaren voor de liefhebber beschikbaar
Gelogd
FritsT
Offline
Berichten: 9609
Re: NS 5500 / HSM 700 spoor 0 / 1
«
Reactie #1247 Gepost op:
03 juli 2021, 11:36:06 »
@Michiel, goed bedacht. Houd ik in gedachten voor volgend project
Die hornblocks van Semblat heb ik nu ook als los verkrijgbare gietstukken gevonden.
Ze zijn onderdeel van zijn model van de SNCF 241P
,
Gister zitten ......................... met de deurtjes. De imitatiescharnieren wilden bij eerdere modellen ook al niet goed smoelen. Uiteindelijk de knoop doorgehakt en ook hier de les geleerd:
bij een volgend model beter.
Voor nu heb ik gekozen voor zelf geknipt plaatwerk en overdreven scharnieren. Voor nu is het even door de bitter pil, maar straks als het model klaar en gespoten is.... (het blijft een model / illusie).
en zo lang de loc niet gespoten is, kan dit exemplaar altijd nog vervangen worden.
IMG_1356
by
Nulpunt0
, on Flickr
143046
«
Laatst bewerkt op: 03 juli 2021, 11:45:33 door FritsT
»
Gelogd
FritsT
Offline
Berichten: 9609
Re: NS 5500 / HSM 700 spoor 0 / 1
«
Reactie #1248 Gepost op:
03 juli 2021, 19:41:28 »
Na de deurtjes kan de halfronde strip in de ingang worden aangebracht. Blijft een lastig werkje, maar maakt het wel "af "
20 G halfrond draad.
IMG_1357
by
Nulpunt0
, on Flickr
Met 70-graden soldeer vastzetten. Alleen de uiteinden met 145 graden soldeer. Dat is bestendiger tegen stoten.
IMG_1358
by
Nulpunt0
, on Flickr
Aan de binnenkant strak tegen de wand zetten.
IMG_1360
by
Nulpunt0
, on Flickr
En dan het meest kritische werkje...schoonmaken. Een zeer scherpe steker helpt enorm, maar kan ook krassen maken. Geduldig werken. Glasvezelstift doet het laatste restje.
IMG_1363
by
Nulpunt0
, on Flickr
Als je de handgrepen niet meteen plaatst (zou ik eigenlijk liever niet willen, maar pas na het spuiten) dan kan ik garanderen dat de halfronde strip los gestoten gaat worden. Ik soldeer ze alleen aan de bovenzijde dat als ze vervangen moeten worden, dat ik niet én boven én beneden moet slopen. Toch handig die oogjes aan de onderzijde.
IMG_1365
by
Nulpunt0
, on Flickr
143136
Gelogd
tijgernootje
Offline
Berichten: 11764
Treinen ontsporen niet,dan ligt de rails verkeerd
Re: NS 5500 / HSM 700 spoor 0 / 1
«
Reactie #1249 Gepost op:
04 juli 2021, 18:55:14 »
*zet kwijlbakje aan de kant en pakt doos met veren erbij
*
kom ik aan met mn gepruts om een 0 baan in mekaar te frotten
«
Laatst bewerkt op: 04 juli 2021, 18:57:03 door tijgernootje
»
Gelogd
Met vr gr
Floris
Harzwald Hafen Bahn,de bouw.
https://forum.beneluxspoor.net/index.php?topic=94249.0
JaJo
Offline
Berichten: 11147
Spoor-0 & Spoor-1
Re: NS 5500 / HSM 700 spoor 0 / 1
«
Reactie #1250 Gepost op:
04 juli 2021, 19:09:32 »
Gelogd
Groet Jaap
Duits/NL, Spoor-0 en Spoor-1.Tijdperk II en III.
http://www.modeltreinbaan.nl
FritsT
Offline
Berichten: 9609
Re: NS 5500 / HSM 700 spoor 0 / 1
«
Reactie #1251 Gepost op:
04 juli 2021, 19:34:35 »
@Floris.....
er staan nu van meerdere personen bouwbeschrijvingen en ervaringen....kom op, duik in het diepe en waag je aan de bouw van dit model. Kan je daarna onder ieder bericht op BNLS zetten:
.... dat heb ik toch maar even geflikt.
Jaap heeft hem al gemaakt dus die hoef ik niet meer over te halen.
De dom heb ik voorzien van en stukje staf op maat (draaibank) met schroefdraad M1,4
IMG_1366
by
Nulpunt0
, on Flickr
Appeltje/eitje/dommetje.
IMG_1367
by
Nulpunt0
, on Flickr
Voet van de veiligheid ook met een boutje en de pijpjes steek ik er later in.
Schoorsteen (eerste een gaatje boren voor de blazerstang !) met 70-graden soldeer.
IMG_1370
by
Nulpunt0
, on Flickr
De voorzijde rookkast heb ik toch maar vast gesoldeerd. Mooi zonder naad. Via het gat kan ik nog bij de binnenzijde. DE deur tzt ook weer vastzetten met 70-graden soldeer.
IMG_1374
by
Nulpunt0
, on Flickr
143373
«
Laatst bewerkt op: 04 juli 2021, 19:36:25 door FritsT
»
Gelogd
arnout
Offline
Berichten: 1679
Re: NS 5500 / HSM 700 spoor 0 / 1
«
Reactie #1252 Gepost op:
04 juli 2021, 19:39:21 »
Ik lees me maar alvast in
Gelogd
FritsT
Offline
Berichten: 9609
Re: NS 5500 / HSM 700 spoor 0 / 1
«
Reactie #1253 Gepost op:
04 juli 2021, 19:40:39 »
dat bedoel ik....top.
Gelogd
arnout
Offline
Berichten: 1679
Re: NS 5500 / HSM 700 spoor 0 / 1
«
Reactie #1254 Gepost op:
04 juli 2021, 19:41:59 »
Ben momenteel druk bezig met o.a. Verkoop H0 om dit onderwerp te financieren.
Gelogd
FritsT
Offline
Berichten: 9609
Re: NS 5500 / HSM 700 spoor 0 / 1
«
Reactie #1255 Gepost op:
05 juli 2021, 11:24:47 »
Philotrain heeft de juiste luchtpomp in het assortiment, maar.......die gekke driehoek moet er wel af.
Links, ter vergelijk, een andere luchtpomp en rechts zoals ik de pomp aangepast heb.
IMG_1375
by
Nulpunt0
, on Flickr
De driehoek, en meer, is er afgezaagd en er zijn gaatjes 0,4 mm geboord. Draadjes 0,5 mm (puntig afgeslepen) zijn er in geperst en opgedikt met Albion buis en gesoldeerd.
IMG_1376
by
Nulpunt0
, on Flickr
Over de Albion buisjes weer tweebuisjes 1,0/1,5 als afstandhouder
IMG_1377
by
Nulpunt0
, on Flickr
Horizontale gaatjes 1,0 boren. De schoorsteen komt nu als "waterpas" goed van pas.
IMG_1380
by
Nulpunt0
, on Flickr
De afstandhouders zullen niet precies goed op lengte zijn. Voor het loodrecht hangen heb ik de onderste twee gaatjes verder ingeboord (heel precies) zodat de busjes verzinken en de pomp recht hangt.
IMG_1381
by
Nulpunt0
, on Flickr
Solderen is geeneens nodig, ombuigen van de pootjes volstaat
IMG_1382
by
Nulpunt0
, on Flickr
IMG_1383
by
Nulpunt0
, on Flickr
Koffietijd.
143517
Gelogd
FritsT
Offline
Berichten: 9609
Re: NS 5500 / HSM 700 spoor 0 / 1
«
Reactie #1256 Gepost op:
06 juli 2021, 11:06:40 »
Handrails, nooit mijn favoriete werkje.....vaak net scheef. Irritant.
Goed meten en kijken waar je wel en niet kan solderen (achterzijde watertank). Daarin zit nu een buisje 0,8/1,0 dat, samen met de afstandhouders, de irritatie-factor gaat bepalen.
En passant twee oliepotjes (project LTM-51, verkrijgbaar bij Shapeways) geplaatst.
IMG_1386
by
Nulpunt0
, on Flickr
Dat moet het worden.
IMG_1388
by
Nulpunt0
, on Flickr
Positie op het oog met tape overbrengen op de ketel.
IMG_1389
by
Nulpunt0
, on Flickr
Daar moeten ze komen.
IMG_1390
by
Nulpunt0
, on Flickr
Slaters 7951M op de ketel en 7951S op de rookkast.
IMG_1391
by
Nulpunt0
, on Flickr
143688
«
Laatst bewerkt op: 06 juli 2021, 11:17:36 door FritsT
»
Gelogd
FritsT
Offline
Berichten: 9609
Re: NS 5500 / HSM 700 spoor 0 / 1
«
Reactie #1257 Gepost op:
06 juli 2021, 16:05:20 »
Langs een profieltje de lijn bepalen.
IMG_1393
by
Nulpunt0
, on Flickr
Gaten boren.
IMG_1395
by
Nulpunt0
, on Flickr
Met 180-graden soldeer (vloeit niet zo snel door naar de deksel) vastzetten.
IMG_1396
by
Nulpunt0
, on Flickr
Trommelgeroffel.
IMG_1397
by
Nulpunt0
, on Flickr
en nog een keertje,
IMG_1398
by
Nulpunt0
, on Flickr
143772
Gelogd
FritsT
Offline
Berichten: 9609
Re: NS 5500 / HSM 700 spoor 0 / 1
«
Reactie #1258 Gepost op:
06 juli 2021, 18:31:58 »
Nu er geen soldeerpunten op de ketel meer bij komen, is het tijd voor de ketelbanden.
Waar nodig gaten 1,3 boren om de band van 1,0 doorheen te steken. Bovenop, onder veiligheid en dom, dus ook.
IMG_1400
by
Nulpunt0
, on Flickr
Met 70-graden soldeer en de vooraf gemaakte inkepingen is het appeltje-eitje.
IMG_1399
by
Nulpunt0
, on Flickr
Schoonmaken met het schuurblok.
IMG_1401
by
Nulpunt0
, on Flickr
De rand scherp maken met een minivijltje.
IMG_1402
by
Nulpunt0
, on Flickr
Voilá.
Nog wel een aantal keer herhalen.
IMG_1404
by
Nulpunt0
, on Flickr
143826
Gelogd
FritsT
Offline
Berichten: 9609
Re: NS 5500 / HSM 700 spoor 0 / 1
«
Reactie #1259 Gepost op:
07 juli 2021, 12:39:58 »
@Arnout: Niet moeilijk maar wel intensief werk. Eerst oefenen op een reserve buis. Ik hoor je tegen die tijd wel.
Zo, deze ketelbanden zitten.
IMG_1405 - kopie
by
Nulpunt0
, on Flickr
De watervulopeningen waren al 3D getekend en heb ik nu besteld. 26 juli, even wachten dus.
Schermopname (299)
by
Nulpunt0
, on Flickr
144022
«
Laatst bewerkt op: 07 juli 2021, 12:44:49 door FritsT
»
Gelogd
Print
Pagina's:
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
Vorige
-
Volgende
-
1
...
82
83
[
84
]
85
86
...
97
Omhoog
« vorige
volgende »
Je bent hier:
BeneluxSpoor.net forum
|
Wat zijn we aan het bouwen?
|
Materieel
|
NS 5500 / HSM 700 spoor 0 / 1
