Auteur Topic: NS modelbaan Hoekdam H0  (gelezen 260585 keer)

Roy van Dijk

  • Online Online
  • Berichten: 355
  • коммунист ☭
Re: NS modelbaan Hoekdam H0
« Reactie #330 Gepost op: 21 december 2018, 05:18:27 »
Wilde dit draadje niet vervuilen  :-X  :laugh:
· DR · '85 - '89 · TREINFILMPJES! ·

André 1976

  • Klein Hertogdom Moresnet, het Monaco van de Ardennen. Hoofdzakelijk Tijdperk IV
  • Offline Offline
  • Berichten: 380
  • Klein Hertogdom Moresnet is reeds in aanbouw.
Re: NS modelbaan Hoekdam H0
« Reactie #331 Gepost op: 22 december 2018, 00:16:47 »

Beste Ronald,

Je hebt er weer een stille volger bij.

Groeten: André.
Depot Vossölder is het eerste echte bouwproject van mij.
Lerend bouwen dus!

Fritsprt

  • Offline Offline
  • Berichten: 1471
Re: NS modelbaan Hoekdam H0
« Reactie #332 Gepost op: 22 december 2018, 14:25:47 »
Vandaag dit mooie bouwdraadje gevonden. Ik lees mee, prachtig.

Succes Frits

Ronald1974

  • Offline Offline
  • Berichten: 939
Re: NS modelbaan Hoekdam H0
« Reactie #333 Gepost op: 22 december 2018, 14:33:49 »
Hoi Ronald,

Wat me telkens opvalt is dat je alles serieus aanpakt! Vaak ook nog met foto's, tekeningen en de nodige info  (y)
Deze werkwijze spreekt me wel aan!

Wim het grote voordeel van een tekening is dat deze in lagen is opgebouwd, als je de lagen over elkaar legt kan je vaak al een hoop fouten er uit halen alles moet netjes over elkaar heen vallen.

Vandaag de tekening van de LA Linker Achter gevel compleet gemaakt.
Dat ziet er dan zo uit.

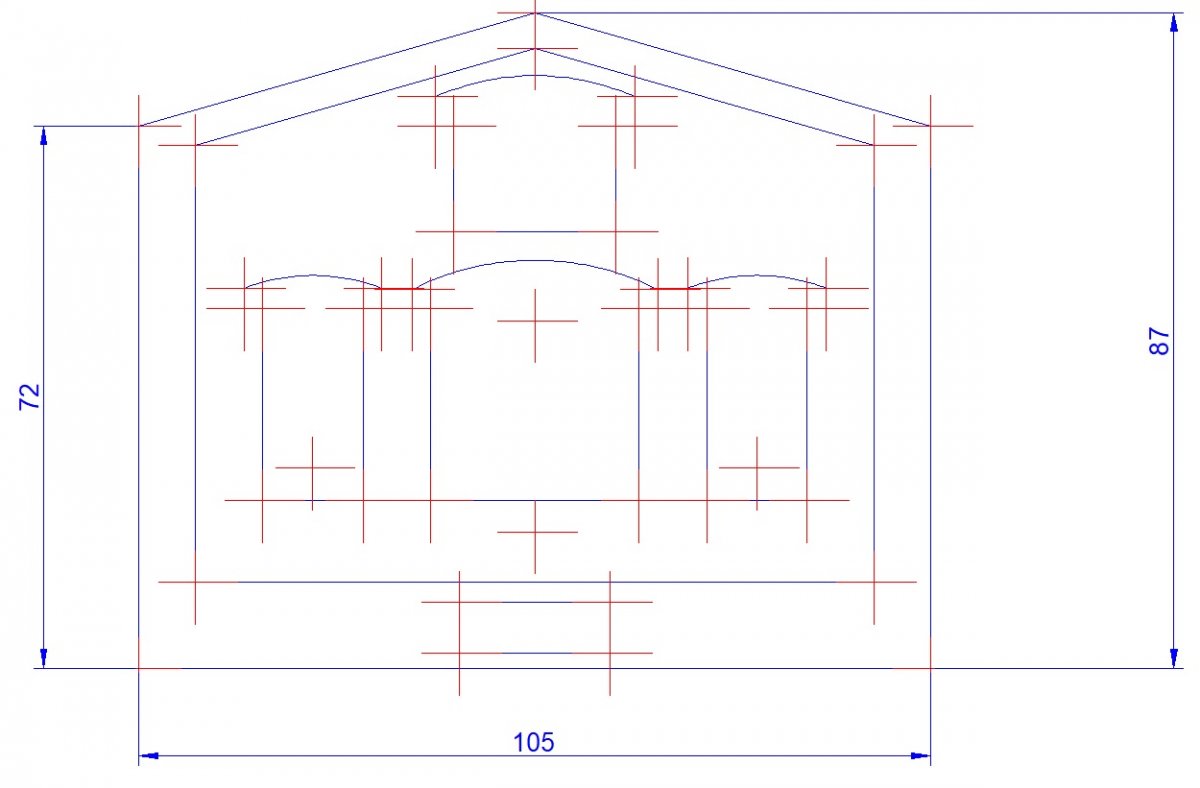

De volgende stap is het maken van een snijplan van de stenenmuur.



Om het uitsnijden makkelijker te maken wordt met rode kuizen aan gegeven waar ik kleine gaatjes in het materiaal ga boren 0,3 mm.
Ook staan er kruizen voor de snij passer.
Het boor snij plan print ik op schaal uit en plak ik op de achter kant van het muur plaatje.
De muur is symmetrisch anders moet ik eerst nog de tekening spiegel als ik deze op de achterkant van de muur plaat plakt.



Nog even een plaatje van de orginele tekening en de vertaling met de Evergreen profielen.
Het enige wat ik niet ga doen is aan de boven kant van de muur de vorm van een trap, deze is gewoon recht/schuin.



Morgen ga ik beginnen met het snijden van de muur plaat.

Tot de volgende update.

M.v.g. Ronald.
« Laatst bewerkt op: 22 december 2018, 14:36:39 door Ronald Hofmeester »

arnaud-ns/htm

  • Nederlands - 1:87 - digitaal - HTM trams - mcc car system - hulpverlening
  • Offline Offline
  • Berichten: 827
  • soms lopen men katten over de baan heen,,
    • arnaud's trein baan
Re: NS modelbaan Hoekdam H0
« Reactie #334 Gepost op: 23 december 2018, 12:40:06 »
veegt even zijn toetsenbord schoon,  had  geen mail updates gekregen  maar wat een werk verzet! netjes !

ga zo door

fijne feestdagen alvast!

gr arnaud

Ronald1974

  • Offline Offline
  • Berichten: 939
Re: NS modelbaan Hoekdam H0
« Reactie #335 Gepost op: 23 december 2018, 14:16:01 »
Arnaud ook jij fijn feestdagen, en volgers van dit draadje fijne feestdagen.

Vandaag begonnen met het uitsnijden van de wand.
Als eerste snij ik de muur plaat op de juiste maat dat doe ik door middel van een schuifmaat, en dan twee groeven maken.
Je legt de stalen liniaal tegen de groeven en dan rustig het scherpe mesje zijn werk laten doen.
Als de groef diep genoeg is halen we de liniaal weg en zorgen er voor dat het mesje verticaal gezien 90 graden is en dan net zo lang snijden tot het plaatje is door gesneden.
Vervolgens alles even vlak schuren (achterkant) en brengen dan met lijm de tekening aan deze dient als boor en snijmal.







Met een prikker maken we kleine gaatje waar de rode kruizen staan en met een boortje van 0,3mm boren we de gaatjes helemaal door.
Legen de liniaal tegen de blauw lijm en plaatsen het puntje van het mes in het gat en laat deze de weg volgen langs de liniaal tot het volgende gaatje.
Het snijden gaat zonder te veel kracht te gebruiken dat geeft een mooie rechte lijm.
Voor de bogen plaatst de punt in het midden punt van de boog en het mesje in het gaatje bij de boog vast zetten (snijpasser) en uit snijden.
Er is één gaatje (midden punt boog) welke ik moet dit maken met styreen daar zie je later niks meer van.



Na een paar uur snijden is dit het resultaat.
Volgende stap wordt alles netjes ontdoen van bramen en alles netjes schuren.





Tot de volgende update.

M.v.g. Roanld.
« Laatst bewerkt op: 23 december 2018, 16:58:13 door Ronald Hofmeester »

Wim Vink

  • Offline Offline
  • Berichten: 10698
  • Eens komt het goed.
    • MIL MOD
Re: NS modelbaan Hoekdam H0
« Reactie #336 Gepost op: 23 december 2018, 18:14:40 »
Weer een mooi stukje werk Ronald. Waar ik alleen bang voor ben is dat het voor de Kerst net niet helemaal klaar is  ;)
Ik blijf het uiteraard van stap tot stap volgen!!
Met vriendelijke groet,
Wim

Ronald1974

  • Offline Offline
  • Berichten: 939
Re: NS modelbaan Hoekdam H0
« Reactie #337 Gepost op: 23 december 2018, 18:18:42 »
Nee Wim voor de kerst zal het zeker niet klaar zijn.
Ik dacht vier wanden en een dak dat is niet zoveel werk, maar het is veel meer werk dan gedacht.
Maar het begin is er.

M.v.g. Ronald.

Wim Vink

  • Offline Offline
  • Berichten: 10698
  • Eens komt het goed.
    • MIL MOD
Re: NS modelbaan Hoekdam H0
« Reactie #338 Gepost op: 23 december 2018, 18:26:21 »
Ja er gaat eigenlijk altijd meer (soms veel meer) tijd in zitten dan je op voorhand denkt. Maar tijd kost gelukkig niets.
Met vriendelijke groet,
Wim

gtw6016

  • Offline Offline
  • Berichten: 549
  • zucht we missen je dierbaar trammetje:'(
Re: NS modelbaan Hoekdam H0
« Reactie #339 Gepost op: 23 december 2018, 20:52:36 »
Hoi Ronald.

Als ik het dus goed begrijp bestaat elke want maar uit een plaat steenjes plastic? Dus door middel van bijsnijden krijg je dat diepte effect aan de zijkanten?
Wat gaaf zeg

Gr marc

Huup

  • Offline Offline
  • Berichten: 4208
Re: NS modelbaan Hoekdam H0
« Reactie #340 Gepost op: 24 december 2018, 07:53:43 »
Ronald, ik begrijp dat je aan de achterkant snijdt. Klopt dat?

Ronald1974

  • Offline Offline
  • Berichten: 939
Re: NS modelbaan Hoekdam H0
« Reactie #341 Gepost op: 24 december 2018, 10:00:30 »
Hoi Ronald.

Als ik het dus goed begrijp bestaat elke want maar uit een plaat steenjes plastic? Dus door middel van bijsnijden krijg je dat diepte effect aan de zijkanten?
Wat gaaf zeg

Gr marc

Er komt eerst een laag styreen waarop het binnenste deel uitgesneden muur deel komt.
Daarom heen een laag styreen waarop het buitenste uitgesneden muur deel komt, zo krijg je een versprongen muur.

Ronald, ik begrijp dat je aan de achterkant snijdt. Klopt dat?


Ja dat klopt de achterkant is vlak dus makkelijker te snijden.
Moet alleen de tekening spiegel anders als een deur rechts zou zitten dan zit die na het uitsnijden links.
Het mooiste zou zijn om aan de voorkant netjes tussen de voeten te snijden, maar omdat ik slechtziend ben kies ik voor de manier met tekening aan de achterkant geplakt.
Wel na het snijden papier weer verwijderen.

M.v.g. Ronald.

Huup

  • Offline Offline
  • Berichten: 4208
Re: NS modelbaan Hoekdam H0
« Reactie #342 Gepost op: 24 december 2018, 12:21:54 »
Ik meet op de steentjeskant de boel zo uit dat de snijlijnen keurig in de voegen vallen. Behalve dat is een ander voordeel dat er aan de voorzijde weinig beschadigingen ontstaan door het uitsnijden.
Ik ken de aard van je slechtziendheid natuurlijk niet, maar ben wel heel nieuwsgierig waarom je slechtziendheid dit voor jou lastig maakt.

Ronald1974

  • Offline Offline
  • Berichten: 939
Re: NS modelbaan Hoekdam H0
« Reactie #343 Gepost op: 24 december 2018, 12:56:30 »
Als eerste mijn zicht is heel beperkt links 15% en rechts 25%, linker oog geeft een vervormd beeld.
Ik heb moeite met het zien van diepte, dus in geval van het snijden in de voegen zit ik er een baksteen te hoog of te laag naar links of naar rechts.
Omdat kijken voor mij heel inspannend is gaat mijn bloedsuiker heel snel naar beneden waar door in nog waziger gaat zien.
Ik moet het hebben van simpele hulp middelen bij het uit oefen van mijn hobby.

M.v.g. Ronald.

Fritsprt

  • Offline Offline
  • Berichten: 1471
Re: NS modelbaan Hoekdam H0
« Reactie #344 Gepost op: 24 december 2018, 12:59:19 »
Nou je eindresultaat mag er zeker zijn.  (y)
Leuk draadje om te volgen.

Succes Frits
