Auteur Topic: NS modelbaan Hoekdam H0  (gelezen 261397 keer)

Ronald1974

  • Offline Offline
  • Berichten: 940
Re: NS modelbaan Hoekdam H0
« Reactie #750 Gepost op: 29 april 2019, 11:51:32 »
De armen hebben ook relief. Mogelijk heeft Piet Peetoom de philo's nog in voorraad. Ik zou daar voor gaan, eerlijk gezegd.
Huibert,

Ik bouw juist de arm uit drie lagen styreen om relief aan de arm te geven.
Het doel wat ik heb is voor een paar € een leuk sein te bouwen.

Daarom zou ik eerst de gaatjes boren en dan pas uitsnijden/knippen.

Stephan.

Stephan,

Ik gaf al een klein beetje aan boren en dan uit vijlen om scheuren te voorkomen.
En dan pas snijden en knippen.
Maar inderdaad doe je het in andere volg orde dan blijft er weinig over van het styreen.

Inmiddels de eerste resultaten.







Tot de volgende update.

Joran

  • Offline Offline
  • Berichten: 1365
  • NS tijdperk IV (1981)
Re: NS modelbaan Hoekdam H0
« Reactie #751 Gepost op: 29 april 2019, 11:52:55 »
Fraai!  (y)

Frans Peeters

  • Offline Offline
  • Berichten: 1081
  • Gelukkig voor mij zit de laatste gek nog niet vast
Re: NS modelbaan Hoekdam H0
« Reactie #752 Gepost op: 29 april 2019, 12:09:40 »
zoiets van "de aanhouder wint"...  ;) ;) Mooi werk
Frans
2R digitaal (tpIII-IV Belgisch - TPV&VI de vrije markt) en wat eigenaardigheidjes
lid MTD treinenclub vzw Edegem - www.mtdtreinenclub.be -
Tentoonstelling MODELSPOOR 2021 - Hangar 27, Edegem (B) op 23 & 24 Oktober 2021

Wisselwachter

  • Offline Offline
  • Berichten: 118
Re: NS modelbaan Hoekdam H0
« Reactie #753 Gepost op: 29 april 2019, 12:24:09 »
Ik heb vorige week nog rechtstreeks bij Philotrain armseinen gekocht. In zo'n etsplaat zitten 18 stuks armseinen voor verschillende doeleinden. Kosten ongeveer €17,00.

Dus.......................

Eric B

  • Offline Offline
  • Berichten: 3940
  • NS tijdperk III b/c
    • Obdam in H0 op Facebook
Re: NS modelbaan Hoekdam H0
« Reactie #754 Gepost op: 29 april 2019, 14:52:22 »
Zelfgemaakt geeft vaak meer voldoening dan gekocht... en elke euro kan je maar één keer uitgeven  :)

Ziet er veel belovend uit Ronald  (y)
Fotodijk(je)
Obdam
Als alles meeloopt hebben we morgen een optocht.

Ronald1974

  • Offline Offline
  • Berichten: 940
Re: NS modelbaan Hoekdam H0
« Reactie #755 Gepost op: 29 april 2019, 16:04:33 »

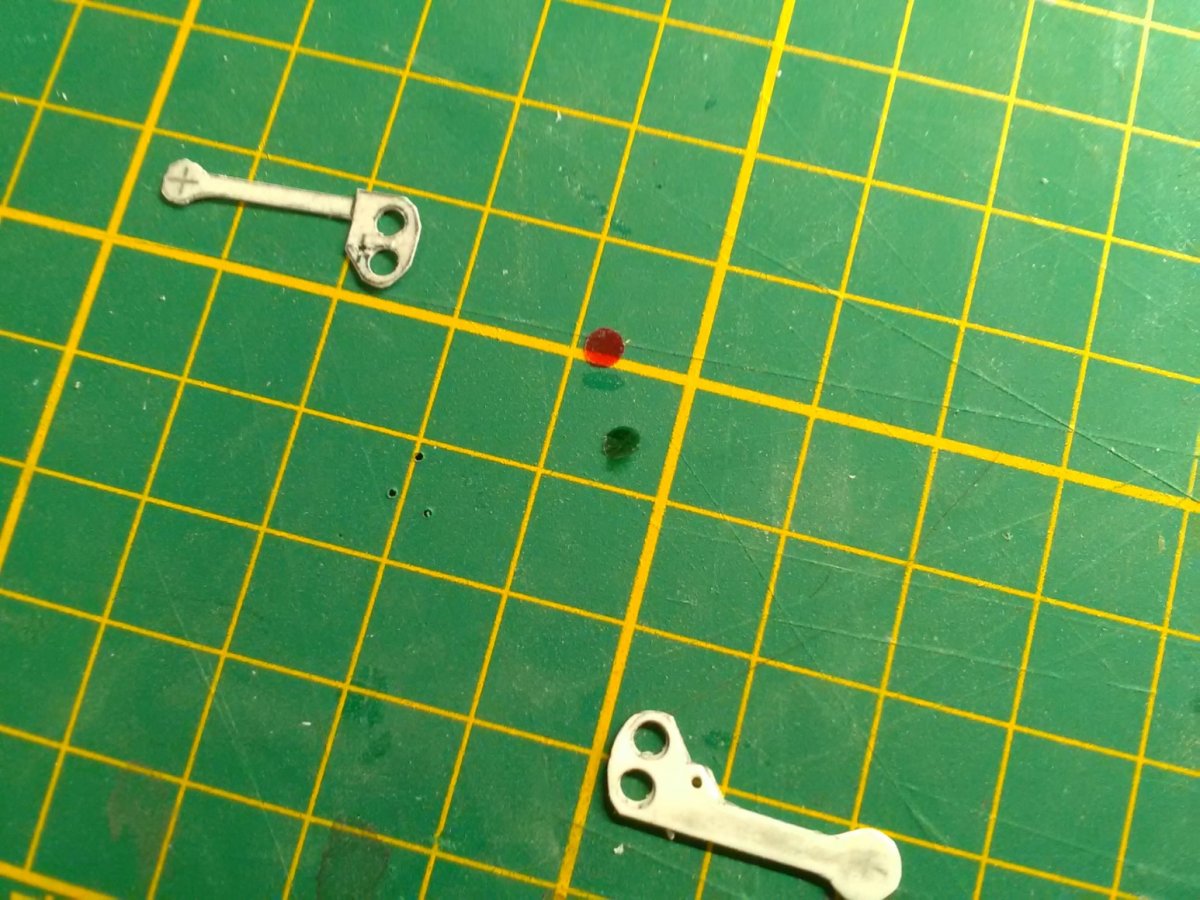

Weer een stukje verder.
Mijn vrouw naar de winkel gestuurd voor rode doorzichtige snoep papiertjes, groen had ik al.
Lensjes gemaakt op zijn plaats gelegd en alles samen gelijmd.
Later als alles geverfd is micro kristal klear over de lensjes voor meer glas effect.
Het resultaat tot nu toe.



De voorkant



De achterkant




Deetrein

  • Offline Offline
  • Berichten: 1257
Re: NS modelbaan Hoekdam H0
« Reactie #756 Gepost op: 29 april 2019, 16:59:54 »
Ik dacht dat de groene glaasjes in werkelijkheid blauw waren.
Een gele lamp met blauw glaasje geeft groen licht.

Weet natuurlijk niet wat jij erachter gaat plakken Ronald (witte led?)

Maar geen kritiek hoor, ik zou niet durven. :)

Mvg, Erich
Geen beter weer dan de brandweer
mijn foto's: https://www.flickr.com/photos/42964111@N07/albums

Ronald1974

  • Offline Offline
  • Berichten: 940
Re: NS modelbaan Hoekdam H0
« Reactie #757 Gepost op: 29 april 2019, 17:14:48 »
Hoi Erich,

Het glas was in het echt  blauw groenig.
Maar ik kon alleen groen doorzichtig papier vinden of echt donker blauw maar niks daar tussen van een blauw groenige kleur.
Er komt een witte led achter, zal de weerstand moeten aanpassen aan de juiste licht sterkte in verhouding tot de uit te stralen kleur.
« Laatst bewerkt op: 29 april 2019, 17:17:50 door Ronald Hofmeester »

Joran

  • Offline Offline
  • Berichten: 1365
  • NS tijdperk IV (1981)
Re: NS modelbaan Hoekdam H0
« Reactie #758 Gepost op: 29 april 2019, 18:14:39 »
Prachtig Ronald. Als ik denk dat je jezelf niet kan overtreffen, dan bewijs jij het tegendeel  (y)

Wim Vink

  • Online Online
  • Berichten: 10702
  • Eens komt het goed.
    • MIL MOD
Re: NS modelbaan Hoekdam H0
« Reactie #759 Gepost op: 29 april 2019, 18:22:54 »
Fraai priegelwerk Ronald  (y)
Het is duidelijk dat je naast de bouw skills ook veel geduld hebt!!
Ik blijf het volgen.
Met vriendelijke groet,
Wim

ArjanB

  • Offline Offline
  • Berichten: 784
Re: NS modelbaan Hoekdam H0
« Reactie #760 Gepost op: 29 april 2019, 18:35:46 »
Hoe ga je die seinen aandrijven? Servo? wellicht is een MTB wisselaandrijving ook nog een idee, de kosten zijn voor een budget bouwer ook nog wel te overzien denk ik

in ieder geval success

Arjan
NL baan in Canada


Huup

  • Offline Offline
  • Berichten: 4208
Re: NS modelbaan Hoekdam H0
« Reactie #762 Gepost op: 30 april 2019, 07:30:55 »
Huibert,

Ik bouw juist de arm uit drie lagen styreen om relief aan de arm te geven.
Het doel wat ik heb is voor een paar € een leuk sein te bouwen.

Ha Ronald, ik snap je doel volkomen. Voor 21 euro heb je achttien armen, das net wat meer dan een euro per arm, en dus een paar euro per sein.  ;)
Overigens bewonder ik je bouwkunsten zeer, begrijp me niet verkeerd. Zal mn eigen luiheid wel zijn ;)
Groet,
Huibert
« Laatst bewerkt op: 30 april 2019, 07:34:08 door DE-II »

bask185

  • Online Online
  • Berichten: 841
Re: NS modelbaan Hoekdam H0
« Reactie #763 Gepost op: 30 april 2019, 08:44:23 »
Er komt een witte led achter, zal de weerstand moeten aanpassen aan de juiste licht sterkte in verhouding tot de uit te stralen kleur.
Als je het kan vinden, neem een diffuus ledje, dat geeft naar mijn smaak een iets mooier effect.

En ik zou de weerstand berekenen op 10mA. Dat is voldoende. Op 18V heb je dan een weestand van (18V-1.3V) / 0.01A = 1670 Ohm. De dichtstbijzijnde waardes die je kan vinden zijn 1k6 of 1k8.

Iemand bij ons op de club, heeft bij een paar zelfbouwseinen zich niet aan de 10mA gehouden en nu..... zijn het meer lasers dan seinen  (y)


Ronald1974

  • Offline Offline
  • Berichten: 940
Re: NS modelbaan Hoekdam H0
« Reactie #764 Gepost op: 01 mei 2019, 11:39:04 »
Bas,

De specificatie van de led's geven alleen de maximale spanning wat over de led mag staan dan wel de maximale stroom door de led.
Op basis hiervan kan je de voorschakel weerstand berekenen als je deze wilt aansluiten op een andere spanning dan gespecificeerd spanning voor de led bijvoorbeeld op een spanning van 5v dc, 12v dc of misschien wel 18v dc.
Dit is wat de weerstand minimaal moet zijn zodat je niet de stroom door de led groter maakt dan gespecificeerd.
Zelf kan je de weerstand groter maken om zo de lichtsterkte van de led aan te passen dat deze minder fel brand.


« Laatst bewerkt op: 01 mei 2019, 13:27:16 door Ronald Hofmeester »
