Ovaalramer in messing. Schaal 0

[peterha]

Ziet er goed uit
Maar, ondanks de warmte toch aan het solderen
Bij mij op zolder zijn het sauna-temperaturen dus ik wacht wel tot na de vakantie als alles iets afgekoeld is.
Momenteel is het veel te warm om ook maar iets te doen daar.

[Hans Reints]

Watjes....

[1795]

we bakken vrolijk verder....

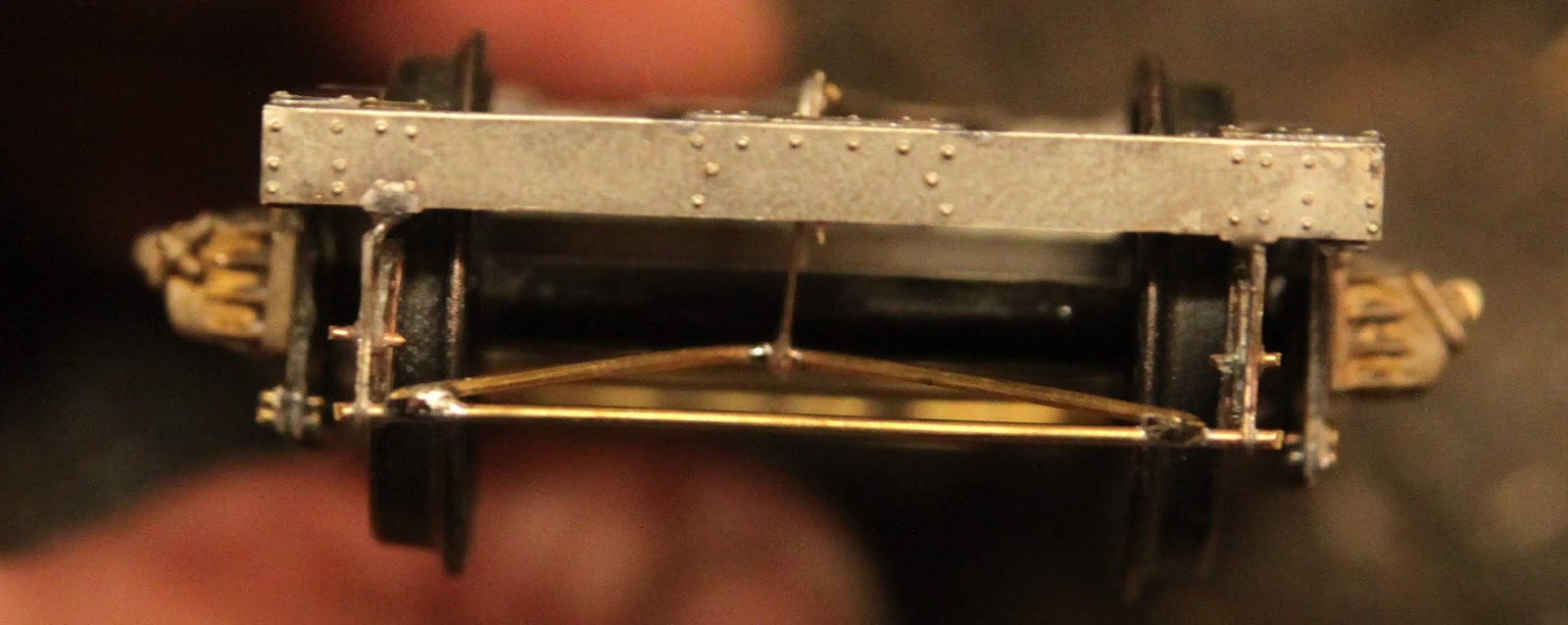

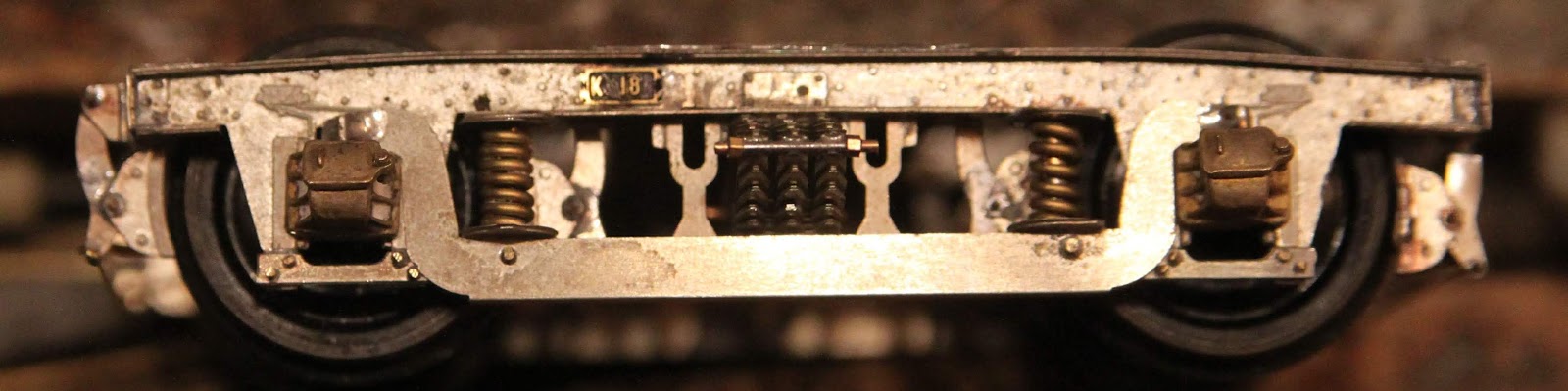

De draaistellen.  Er zit verschil in, een kant is langer dan de andere, aan de langere kant zit de remblok ophanging aan de binnenzijde, aan de kortere, zit deze aan de buitenkant. Let hierbij goed op, hoe je ze dus moet vouwen. (de vouwnaar is hier niet altijd naar de binnenkant.
 Verder alles pas maken, sommige delen zijn net wat de breed/dik.Vergeet ook niet, eerst de klinknagels door te drukken.
 In de (dunne) raam interieur etsplaat zitten de draaistelplaatjes. (en ook anderen..)

[1795]

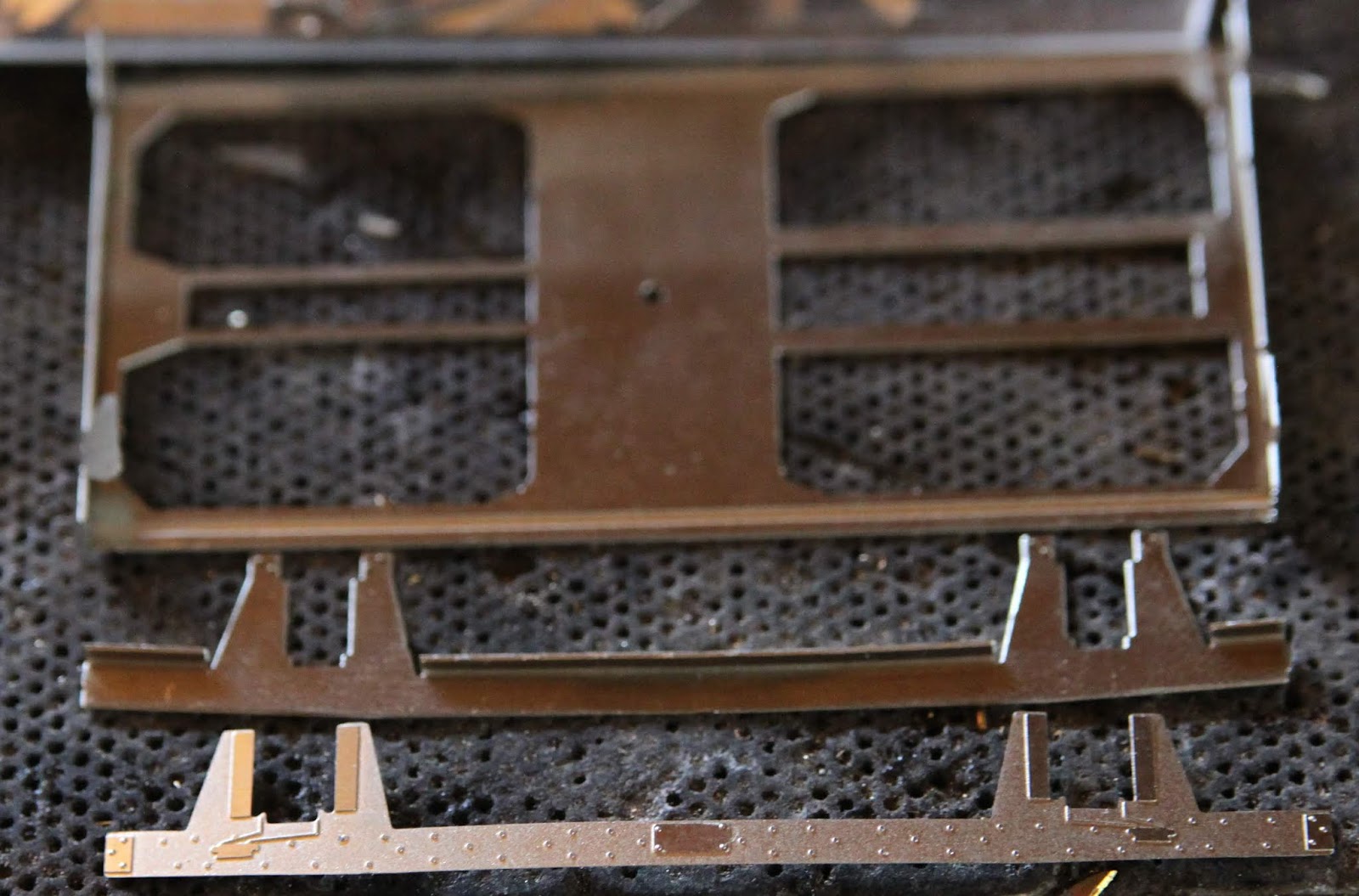

Het onderstel ovaalramer.

 Let op, alle tekeningen zijn vanaf de bovenkant gezien!!!

 De bufferbalken zijn te dun/onderstel is te kort.
 Ik heb een U profiel van 6x2mm profiel gebruikt, wel pas maken, en gaten overnemen.

 Verder maak een keuze, als dat nog niet gebeurt is, welke versie je wilt maken, de accukasten zit ook verschil in de ophanging. (tenminste volgens de tekeningen)
 Ophanging heb ik een deel afgeknipt van de ets, rest pas gemaakt met profiel.Ook hier de losse driehoekjes gebruiken en een U profiel. (zie foto)

[1795]

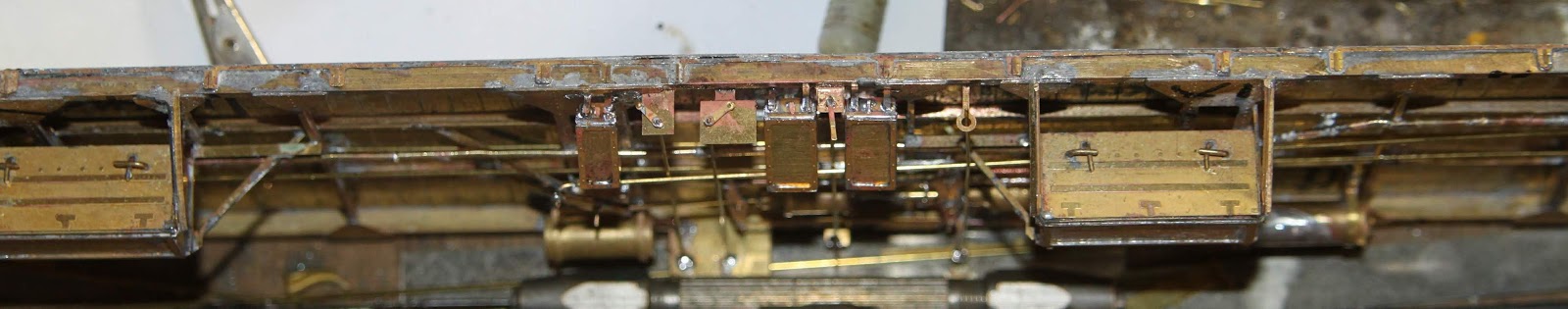

weer wat verder

[becasse]

Jemig, is ie nou nòg niet af??? Die oersik is dus een eitje vergeleken met dit bouwsel!
Dus geen rijtuigen meer bouwen dus, maar sikken. Ik weet nog wel een leuk projectje

Gekheid op stok, ik buig diep voor dit projekt, zeker als er een complete stam hiervan moet komen!

Michiel

[1795]

Nee, hij is nog niet af. Ik hik een beetje tegen de onderkant aan. (lees effe geen zin meer in..)   Nu dus even bezig een 6300 te digitaliseren.

En ja, een sik is een zachtgekookt eitje... Maar daarom juist zo leuk, die krijg je gewoon af zonder al te veel problemen, en in relatief korte tijd.
En zeer waarschijnlijk, zal deze ovaalramer een eenling blijven.... Of er moeten nu ineens geïnteresseerden komen voor een stam, dan maken we de C en een 6 deurs stalen D erbij, dat is geen probleem..

ik heb nog een etsplaat over hoor, mocht je nog zin hebben!!??

Edwin

[puntenglijder]

Ik ken dat probleem Edwin.

Soms is het beter om het geheel even weg te leggen.
Op een gegeven moment komt de aansporing weer terug, nu heb je het gevoel dat het ding af moet, en dat is niet goed.

Even je zinnen op iets anders zetten is dan ook mijn device.

Kees.

[FritsT]

Ook ik heb dit project (2e exemplaar in Vs2.) even ter zijde gelegd, maar uitstel is geen afstel. Ondertussen druk doende met andere interessante bouwprojecten.
En omdat de Ovaalramer iedere dag voor mijn neus op de model baan staat, wil ik dat uitzicht toch even delen.

IMG_7141 by Nulpunt0, on Flickr

28932

[lokloods]

Mooi !

[peterha]

Ziet er goed uit. Hoop dat die van mij ook zo mooi wordt

[1795]

tuurlijk, jij hebt de V2, die is "makkelijker", met veel verbeteringen..

[FritsT]

Op Spoornul-forum maakt Peter een bouwverslag van zijn versie 2.0.
http://www.spoornul.nl/forum/viewtopic.php?f=3&t=817057&sid=25589aa1cd784be435a41a4303d400cb

Momenteel ben ik in afwachting van gietdelen om mijn goederen wagens af te maken en is het nog even wachten op de levering van de etsplaten van de NS-5500....dus tijd over om verder te bouwen.
Toevallig ben ik zowat net zover als Peter, dus we bouwen samen even op.

Eerst moest ik wel even een stapje terug. De tussenwanden had ik aan elkaar gesoldeerd en op de bodemplaat vastgezet, dus zonder 1 mm ruimte voor de beglazing. FOUT. Die 1mm komt dus aan de andere zijde weer tekort. Dus... de boel los maken en een strip er tussen, net zoals Peter nu gedaan heeft.

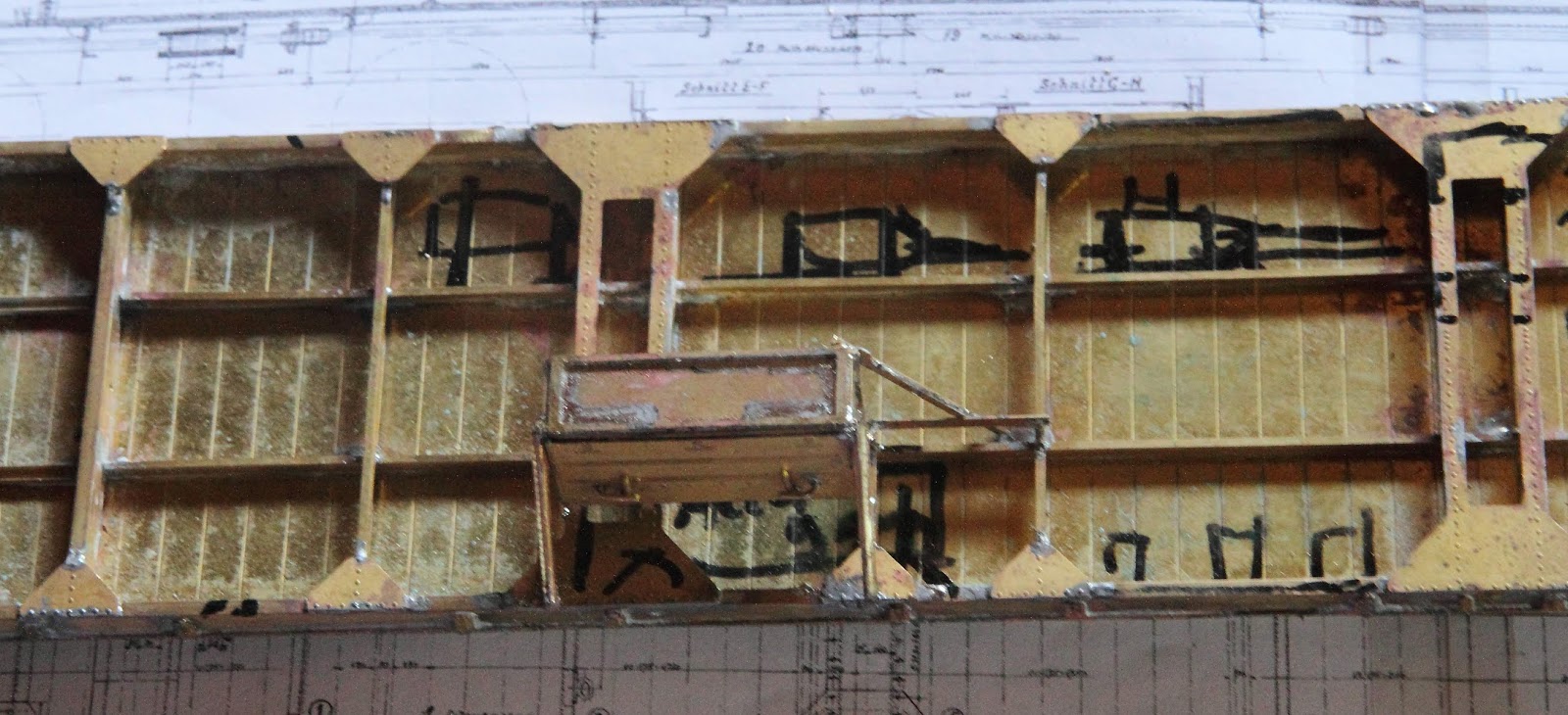

Begonnen om een strip 1x3 mm op de bodemplaat te solderen. De markeringspuntjes houd ik aan al locatie waar de buitenste coupéwand bovenop komt te staan.
De coupéwand is vervolgens tegen de strip gesoldeerd.
Aan de binnenkant zijn daarna verticale strips aangebracht.

Zoals Peter al beschreef, moet je goed opletten hoe je alles aan elkaar zet ivm kromtrekken. De enkelvoudige coupéwand is zowat recht  en als je de verticale strips aanbrengt wordt die zowat recht. De binnenwand had ik eerst onderaan gesoldeerd...wiebbeldewobbel door vervorming van de vlam. Los dus. Het gaat goed als de binnenwand minimaal aan de bovenkant van de verticale strips wordt gesoldeerd en daarna pas aan de onderkant.
Het is even werken, maar heel acceptabel, zeker als je er later kunstglas in gaat plaatsen.

IMG_7156 by Nulpunt0, on Flickr

IMG_7159 by Nulpunt0, on Flickr

IMG_7158 by Nulpunt0, on Flickr

[FritsT]

Om iets meer stevigheid in de bovenkant van de coupéwand te krijgen (is er 1:1 dus niet) heb ik een strip 1x2 over de hele lengte gesoldeerd.
Gelijk een mooie aanslag (denk ik op dit moment) voor het plafond. Bij Vs.1 had ik over de bovenkant van de wanden een U-profiel gemaakt als aanslag, maar nu er glas in gaat komen kan dat dus niet.
IMG_7162 by Nulpunt0, on Flickr

IMG_7163 by Nulpunt0, on Flickr

Een strip 6x3 dient als imitatie verwarmingskoker en als versteviging voor het model. Hij staat op 1 mm vanaf de opstaande rand.
IMG_7160 by Nulpunt0, on Flickr

[puntenglijder]

Je haalt weer wat op je nek Frits.

Maar het resultaat is weer dik in orden, ga zo door.
Neem me pet af voor je werk en geduld.

Kees.
