Auteur Topic: Ovaalramer in messing. Schaal 0  (gelezen 28529 keer)

FritsT

  • Offline Offline
  • Berichten: 2738
    • nulpunt
Re: Ovaalramer in messing. Schaal 0
« Reactie #300 Gepost op: 09 juli 2018, 13:17:10 »
Met het interieur is het altijd weer een kwestie van..helderheid en "wat zie je er nog van". Dus lekker kwasten en bij teleurstellend resultaat weer in de thinner.
Voor het houtwerk heb ik Humbrol Mc22 Chesnut Brown genomen, maar dat is toch anders van kleur dan in de AB7216 zit. Dat is veel geler.

IMG_5872 by Nulpunt0, on Flickr

IMG_5873 by Nulpunt0, on Flickr

JaJo

  • Offline Offline
  • Berichten: 9729
  • Spoor-0 & Spoor-1
    • Modeltreinbaan.nl
Re: Ovaalramer in messing. Schaal 0
« Reactie #301 Gepost op: 09 juli 2018, 13:56:22 »
Ah, ook lekker aan het "poppenhuizen".  :) (y)

Groet Jaap
Duits, Spoor-0 en Spoor-1.Tijdperk III.
http://www.modeltreinbaan.nl

FritsT

  • Offline Offline
  • Berichten: 2738
    • nulpunt
Re: Ovaalramer in messing. Schaal 0
« Reactie #302 Gepost op: 09 juli 2018, 15:10:26 »
Fase 2:  Humbrol 6 of Airfix G18, hoogglans.

Ik moet zeggen..als los deel in het licht prima. Geplaatst in de blauw bak...veel zie je er niet van behalve de gangpadzijde.

IMG_5874 by Nulpunt0, on Flickr

IMG_5876 by Nulpunt0, on Flickr
« Laatst bewerkt op: 09 juli 2018, 15:12:31 door FritsT »

FritsT

  • Offline Offline
  • Berichten: 2738
    • nulpunt
Re: Ovaalramer in messing. Schaal 0
« Reactie #303 Gepost op: 10 juli 2018, 11:43:12 »
Ik had alleen een oud potje creme-kleurige verf en dit gebeurd er als je het met het verkeerde oplosmiddel verdund.  Eenmaal geplaatst in de bak en wetende dat het een proefversie is.....
En het hoefde in dit geval ook allemaal niet even strak/rechtlijnig gebiesd te worden.
Vs 2. zou in de thinner gaan. Nu laat ik het allemaal lekker zitten, zeker als je op foto 2 ziet wat je er nog van terug ziet

Het wiel voor de handrem en bankje heb ik ook nog aangebracht.
De "poster" moet nog op dat vierkantje worden aangebracht

IMG_5878 by Nulpunt0, on Flickr

Beglazing van 1 mm is te dik. krassen. Nu zit er 0,5 mm kunststof plaat in.
Aan de bovenkant vastgezet mei Kristal Klear.

IMG_5883 by Nulpunt0, on Flickr

Aan de andere zijde zijn de toiletraampjes met witte stikker afgeplakt.

IMG_5879 by Nulpunt0, on Flickr


« Laatst bewerkt op: 10 juli 2018, 11:45:29 door FritsT »

1795

  • Offline Offline
  • Berichten: 891
    • Raamsdonk spoor 0
Re: Ovaalramer in messing. Schaal 0
« Reactie #304 Gepost op: 10 juli 2018, 23:33:42 »

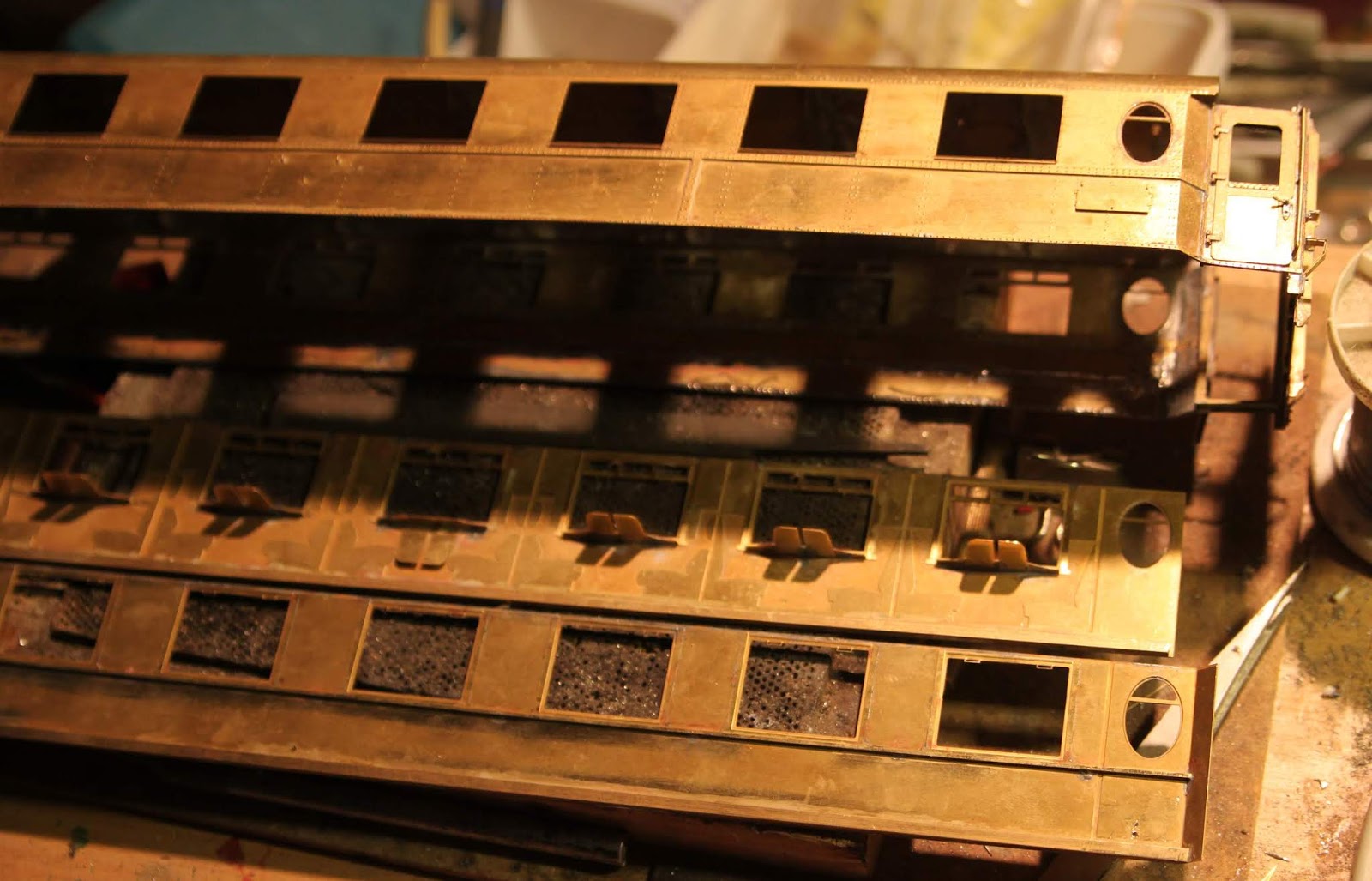

Nu dan verder met V2. Eerder al de bak gepost, nu de binnenwanden.

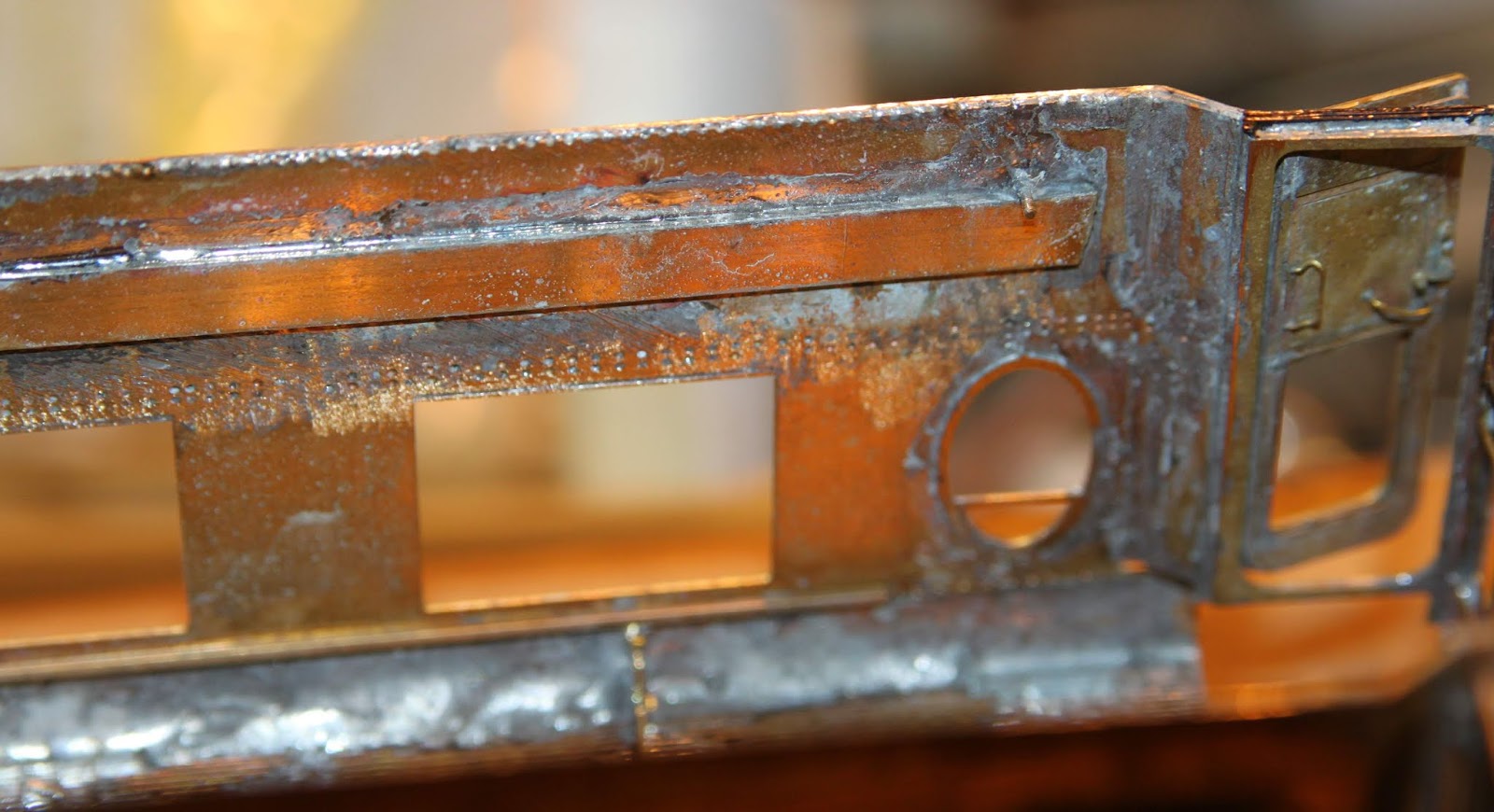

Ik heb besloten , om voor het gemak, de binnenwanden demontabel te houden. Dus een 1x1mm U profiel aan de bovenkant van binnenwand gesoldeerd, en op dezelfde plaats aan de bak, ook hetzelfde profiel, zodat deze 2 in elkaar haken, en de hoogte geborgt wordt. Dan met 2 M1 boutjes/moertjes vastzetten. Dat is dan het enige wat je ziet, en dat zit aan de binnenzijde, ter hoogte van de wc's.
En ruimte om glas tussen te lijmen, 1mm dik.
Aan de binnenwand dus 2x3mm profiel, ter imitatie van de verwarmingskoof. Is ook meteen stevig, en later ideaal om de bak / bodemplaat vast mee te zetten. Gangkant heeft nog een 1x1mm profiel net onder het raam.

Ook de bodemplaat past nu dmv de om te vouwen rand hiertussen. Wel even rekening houden hiermee met de strips aan de bak. Ik heb een strip van 1mm dik aan de bak gesoldeerd, stevig, en om alles recht te houden.

Nu bezig met de tussenwanden. Ook daar moet glas tussen komen, en houd ik ook demontabel.











Spoor 0 is ook mooi.....Raamsdonk
http://1795spoor0.blogspot.com/

FritsT

  • Offline Offline
  • Berichten: 2738
    • nulpunt
Re: Ovaalramer in messing. Schaal 0
« Reactie #305 Gepost op: 11 juli 2018, 00:00:37 »
De laatste constructiewerkzaamheden Vs 1.
Alleen de decals nog, maar bouwtechnisch KLAAR ! :)
Verder met Vs 2.

Beweegbare vouwbalg.
Metaal kleur is niet goed...wordt zwart (morgen)
IMG_5885 by Nulpunt0, on Flickr

Rubberen stoomleidingen met koppelingen.
IMG_5886 by Nulpunt0, on Flickr

Aangesloten electrakoppeling. (al hoort die er geloof ik historisch gezien niet op, maar wel leuk op het model.
IMG_5891 by Nulpunt0, on Flickr


« Laatst bewerkt op: 11 juli 2018, 00:03:52 door FritsT »

peterha

  • Offline Offline
  • Berichten: 508
Re: Ovaalramer in messing. Schaal 0
« Reactie #306 Gepost op: 11 juli 2018, 09:13:22 »
 (y) (y)
Met vriendelijke groet,
Peter

Wijktrein

  • Offline Offline
  • Berichten: 2286
  • 6300 E-A-D-G Klinkt als muziek in m'n oren...
Re: Ovaalramer in messing. Schaal 0
« Reactie #307 Gepost op: 11 juli 2018, 10:29:22 »
Hoi Frits, prachtig mooi wat je daar weer in mekaar frutselt. Ik zat alleen te kijken naar die handgreep naast de deur. Is die niet wat aan de dikke kant?

Groeten,
Rob

FritsT

  • Offline Offline
  • Berichten: 2738
    • nulpunt
Re: Ovaalramer in messing. Schaal 0
« Reactie #308 Gepost op: 11 juli 2018, 11:34:13 »
Rob,

Dit model is een proefversie van een mogelijke serie. Er zitten wel meer plussen en minnen in. Dat gaan we nu evalueren en eventueel doorvoeren in versie 2.
In dit geval had ik ook stalen grepen kunnen maken, maar deze zijn van messingdraad en met Al-verf op kleur gebracht en dat dikt ook weer wat op.

FritsT

  • Offline Offline
  • Berichten: 2738
    • nulpunt
Re: Ovaalramer in messing. Schaal 0
« Reactie #309 Gepost op: 11 juli 2018, 21:16:59 »
B 6192
2e klasse borden zijn van messing, geëtst.

IMG_5894 by Nulpunt0, on Flickr

puntenglijder

  • Offline Offline
  • Berichten: 236
  • Ik heb geen rommel, er liggen overal ideeen.
Re: Ovaalramer in messing. Schaal 0
« Reactie #310 Gepost op: 12 juli 2018, 18:55:59 »
Erg mooi gedaan Frits.

Ik vind het wel wat hebben die grijs/gouwe balgen.
Erg mooi, ben benieuwd naar het vervolg, nog veel soldeer en uit denk plezier. (y)

Kees.

1795

  • Offline Offline
  • Berichten: 891
    • Raamsdonk spoor 0
Re: Ovaalramer in messing. Schaal 0
« Reactie #311 Gepost op: 13 juli 2018, 23:59:49 »
toiletten ovaalramer en tussenwand

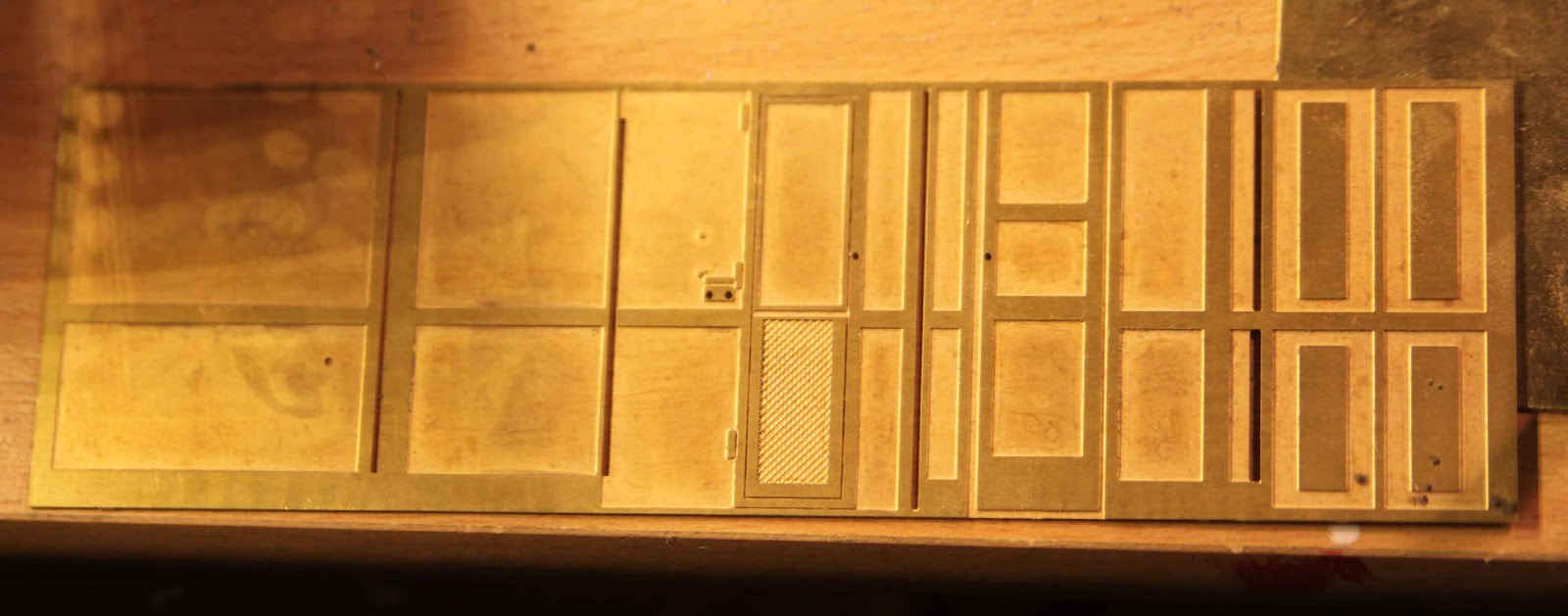

Nu begonnen met de tussenwand, en de toiletten.
 Besloten op toch ook de tussenwand demontabel te maken. Is wel meer werk, maar later makkelijker, met afwerken. (glas ertussen, en schilderen)

 tussen de wanden zit 1mm dik profiel, om de afstand te houden. Door aan de 2 wanden om en om dit te solderen, is het ook gefixeerd. Je kunt ook later alles vastlijmen.

 De toiletten zijn aan 1 kant helemaal te vouwen, aan de andere kant (met bankje bij het handremwiel) zijn het wel losse delen. Dan de wasbak vouwen en solderen.






Alles staat hier nog los.Met vast solderen, kun je wat hoekprofielen gebruiken.



Edwin
Spoor 0 is ook mooi.....Raamsdonk
http://1795spoor0.blogspot.com/

FritsT

  • Offline Offline
  • Berichten: 2738
    • nulpunt
Re: Ovaalramer in messing. Schaal 0
« Reactie #312 Gepost op: 14 juli 2018, 11:23:56 »
Ik bouw maar even mee.

IMG_5901 by Nulpunt0, on Flickr

De andere zijde heb ik eerst als één stuk omgebogen maar daardoor viel de zijwand binnen de coupe. Vouwwerk moet je dus heel secuur doen Buigen en terug buigen...krak. Ik heb alles losgeknipt en de zijwand staat nu op de goede positie. Maar de WC is nu wel iets te smal. Het zij zo.
Interieur is passend gemaakt zonder gevolgen.

IMG_5538b by Nulpunt0, on Flickr
« Laatst bewerkt op: 14 juli 2018, 11:43:18 door FritsT »

1795

  • Offline Offline
  • Berichten: 891
    • Raamsdonk spoor 0
Re: Ovaalramer in messing. Schaal 0
« Reactie #313 Gepost op: 14 juli 2018, 12:46:47 »
Ik wil proberen om alles demontabel te houden..
Moet ook wel, omdat ik die strip aan de binnenwand gesoldeerd heb, anders krijg je de tussenwanden niet makkelijk meer er tussen/in.
Nu moet ik toch eerst alle tussenwanden maken, een @#$# klus. Is best veel werk, en het zijn er 8.....
Overigens de 2 buitenste wanden natuurlijk niet aan elkaar vast solderen,  en de ophangbeugels die bedoeld zijn om door de tussenwanden te steken (waar de bagagenetten weer op liggen) doormidden knippen (of solderen, in zijn geheel, en daarna het deel wat aan de binnenkant uitsteekt, afknippen. Er zitten genoeg onderdelen in de etsplaat..
Spoor 0 is ook mooi.....Raamsdonk
http://1795spoor0.blogspot.com/

1795

  • Offline Offline
  • Berichten: 891
    • Raamsdonk spoor 0
Re: Ovaalramer in messing. Schaal 0
« Reactie #314 Gepost op: 28 juli 2018, 00:53:33 »

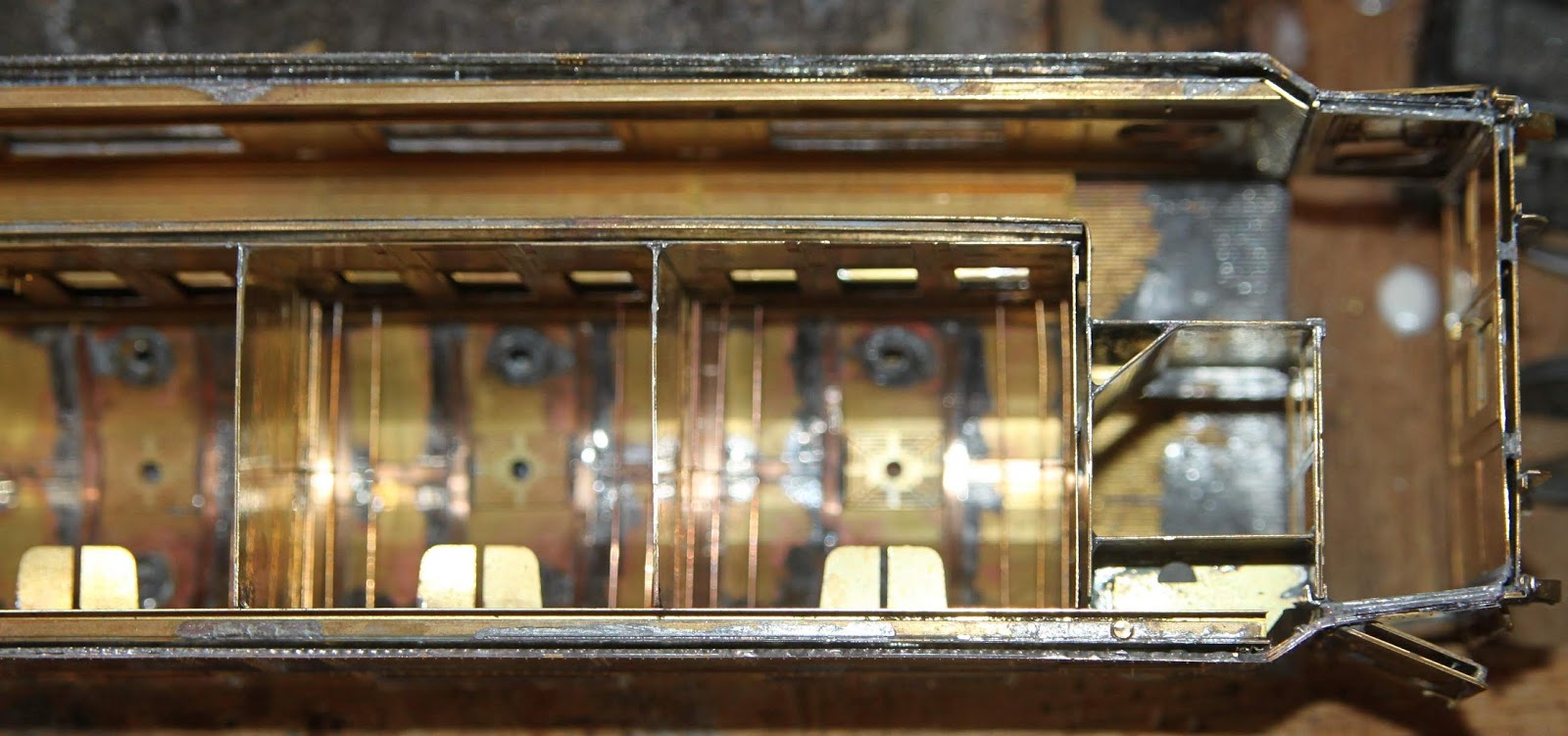

tot nu toe gaat het goed, alles is demontabel. Plafond coupe's ook, Die alleen als alles klaar is, vastlijmen aan interieur.

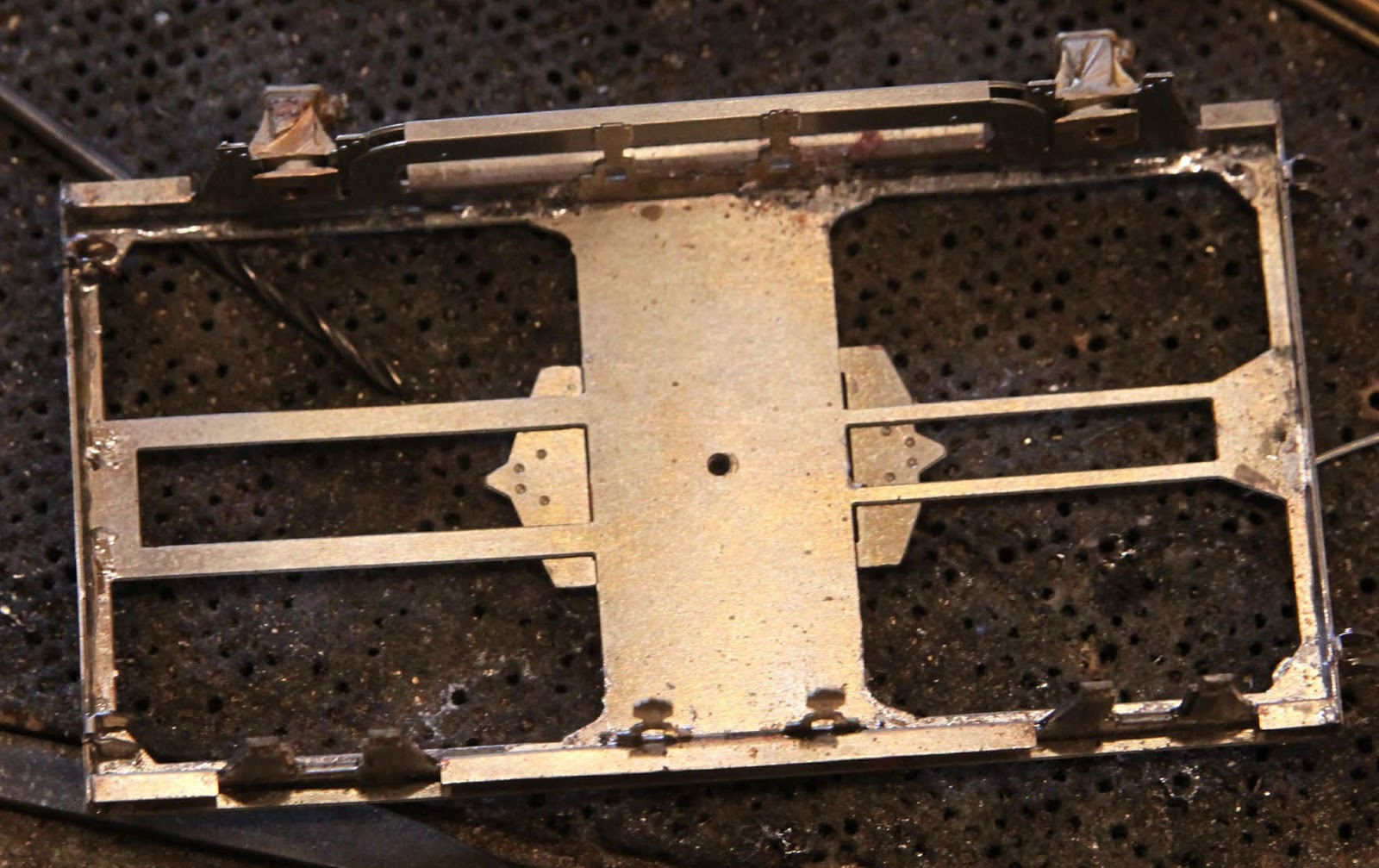

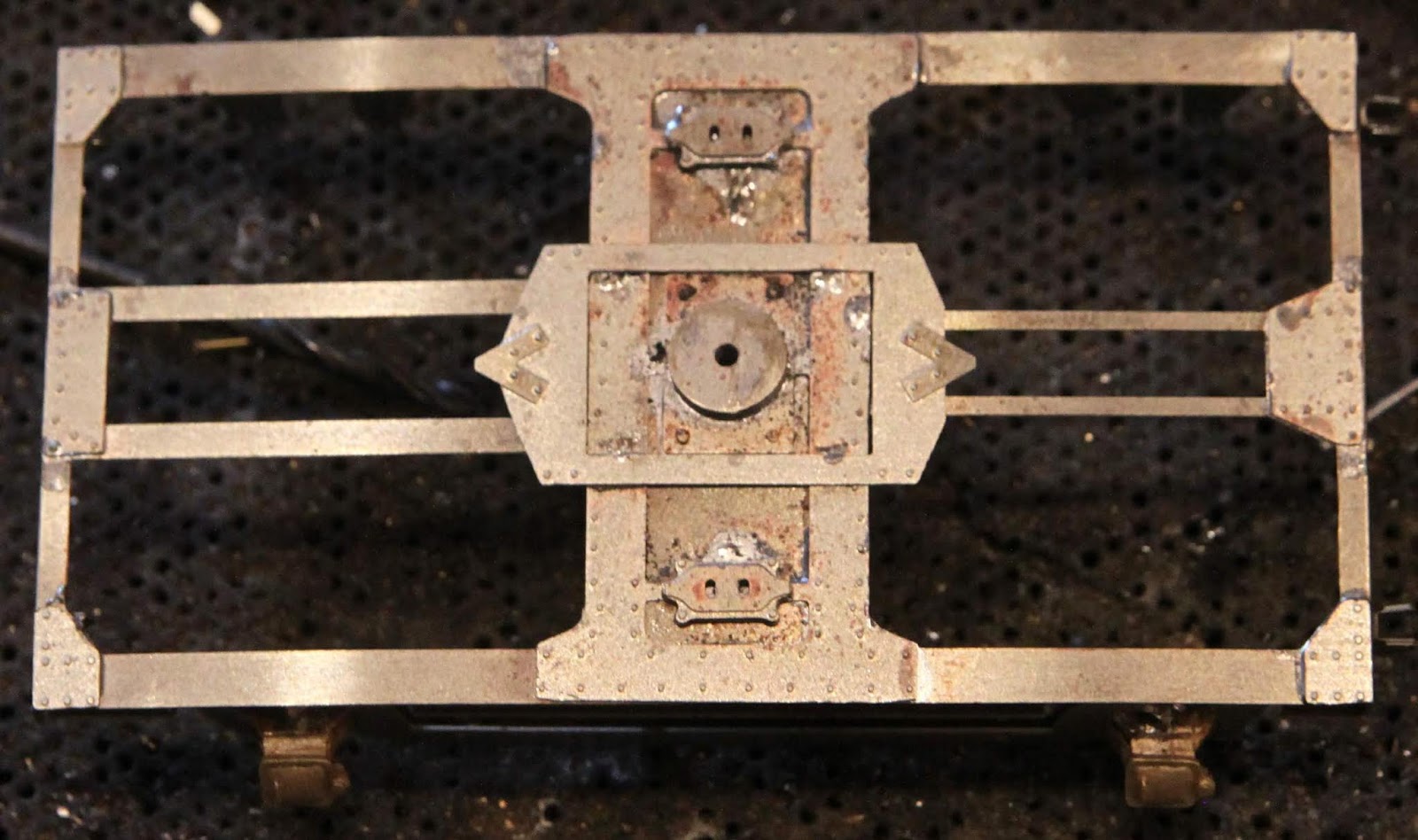

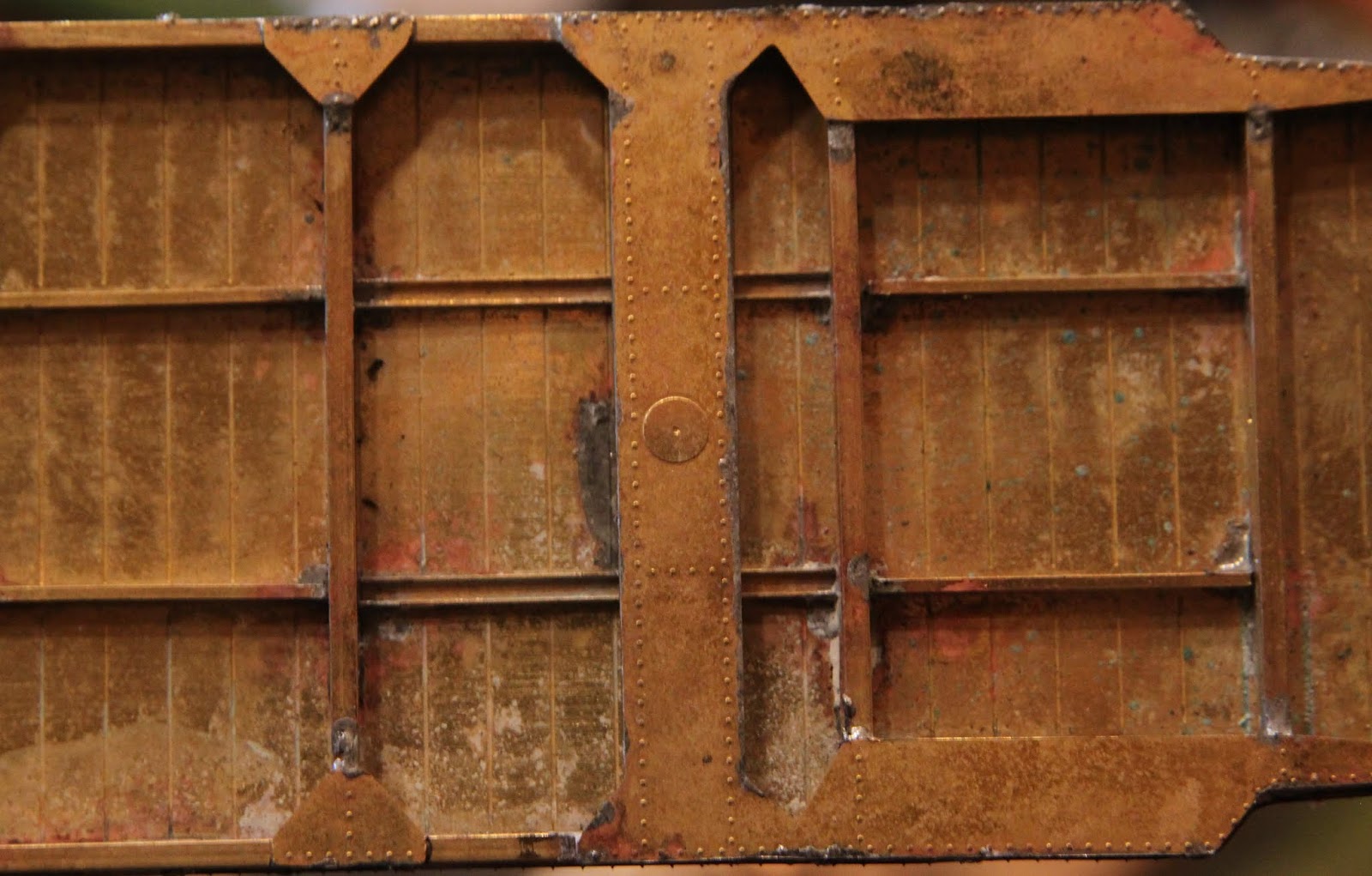

Dus dan verder met onderstel.    Hoe ver wil je zelf gaan, Je kunt er alles onder maken wat er hoort, de informatie (tekeningen en foto's zijn er,)Ik probeer zo ver mogelijk te gaan.
Maar ook wel rieel blijven, dus moet je toch ook eerst de draaistellen maken nu...















Spoor 0 is ook mooi.....Raamsdonk
http://1795spoor0.blogspot.com/
