Auteur Topic: MARDEC, de Multifunctionele ARduino dcc DECoder.  (gelezen 389682 keer)

bask185

  • Offline Offline
  • Berichten: 5008
Re: MARDEC, de Multifunctionele ARduino dcc DECoder.
« Reactie #1635 Gepost op: 22 February 2024, 16:12:46 »
No bueno !!!:(

DCC draden horen alleen naar de relais contacten te gaan, niet naar de stuur kant.



Ik zou de 5V en GND van je arduino aansluiten op de V+ en V- respectievelijk.

https://diyables.io/products/2-channel-relay-module-5v

Bas
Train-Science.com
Train-Science github
It ain't rocket science ;-)

bord4kop

  • Offline Offline
  • Berichten: 67
Re: MARDEC, de Multifunctionele ARduino dcc DECoder.
« Reactie #1636 Gepost op: 22 February 2024, 17:21:11 »
EDIT

Ah, ok!

Dank voor de opheldering. IK heb het aangepast!!



Maar ergens gaat er nog iets mis:

Alles aangesloten en de trein rijd op het stukje proefspoor. Ook met multimeter zie ik spanning op de relaismodule.

Maar hij schakelt niet om volgens mij..

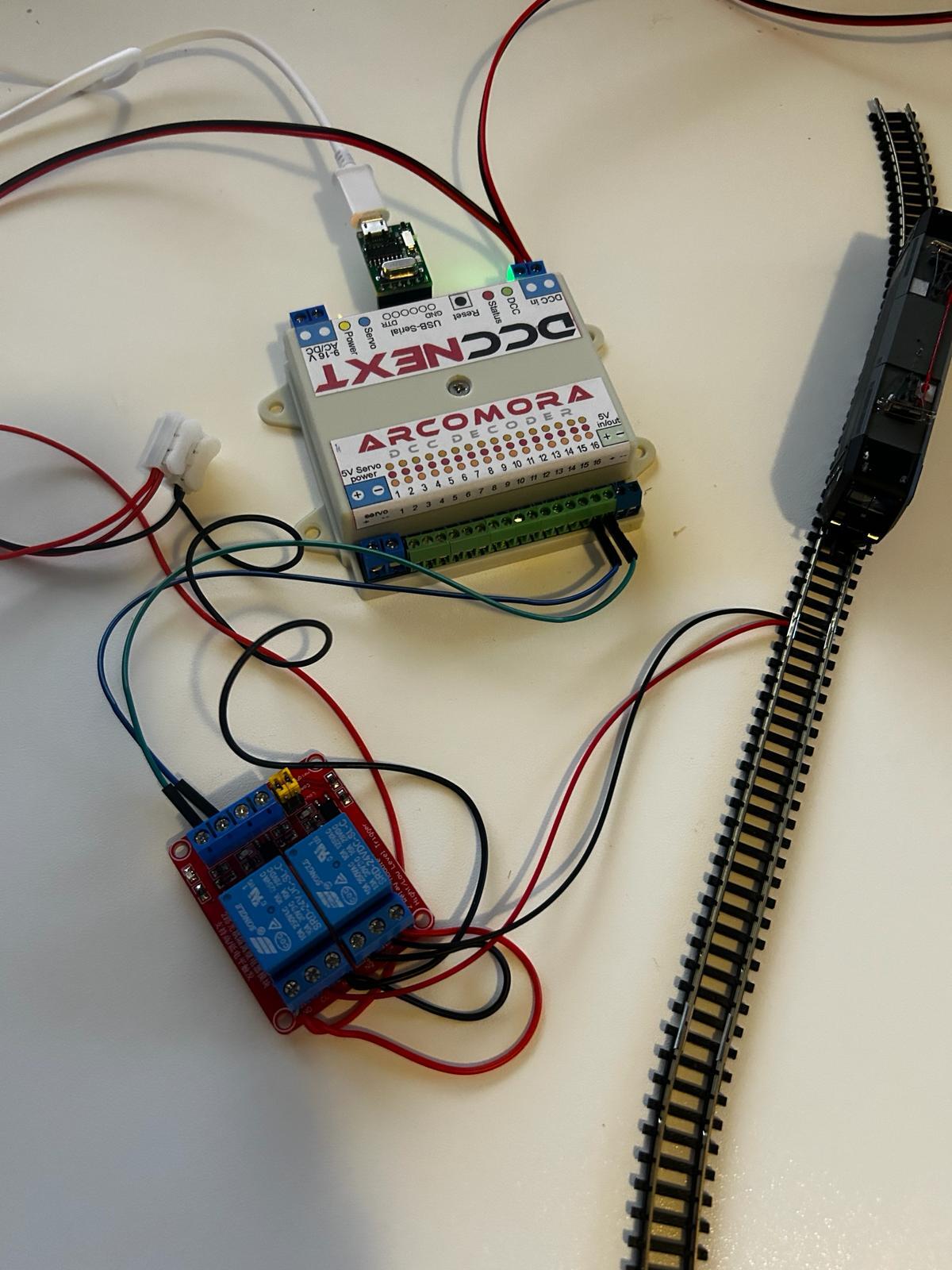

Aangepaste aansluiting met dank aan Bas!
Het is nu dus zo:

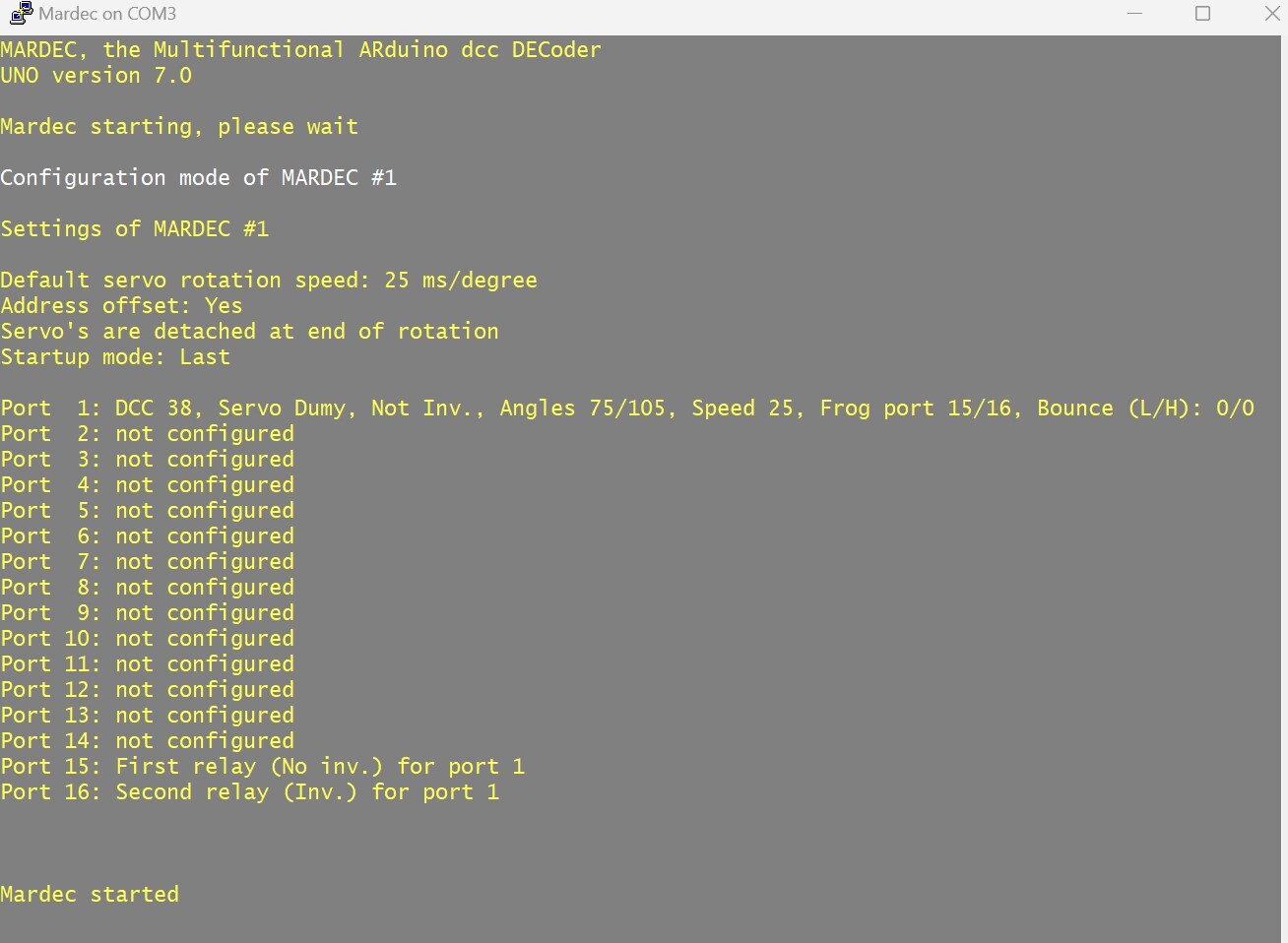

En de config:





Bij schakelen van de wissel CV adres, zie je het ook in het scherm (Putty), ledje op de DCCNext knippert ook, maar ledje op relaismodule gaat niet aan /uit, gebeurt niets mee.
Ik hoor de relais ook niet schakelen. Treinverlichting blijft constant.

Iemand een idee waar het in kan zitten?



EDIT 2


De Relais module heeft geen stuurstroom!
Dank aan hieronder!!  (y)

Ik ga 5V bij de Mardec weghalen, daarna nog eens kijken
« Laatst bewerkt op: 22 February 2024, 17:35:43 door bord4kop »

bask185

  • Offline Offline
  • Berichten: 5008
Re: MARDEC, de Multifunctionele ARduino dcc DECoder.
« Reactie #1637 Gepost op: 22 February 2024, 17:29:41 »

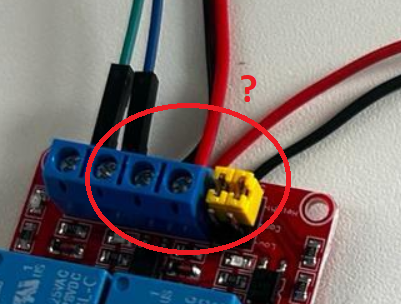

Je moet sws de Ground (v-) verbinden aan de ground van de Mardec, maar heb je nu de DCC draden in de V+ en - gestoken? Dat moet je niet doen, gebruik die 5V en gnd bij die servo power connector

Bas
Train-Science.com
Train-Science github
It ain't rocket science ;-)

NTeering

  • Offline Offline
  • Berichten: 1038
    • ARduino Controlled MOdel RAilway
Re: MARDEC, de Multifunctionele ARduino dcc DECoder.
« Reactie #1638 Gepost op: 22 February 2024, 18:54:34 »
Waarom kies je voor twee puntstuk relais? Dat gaat hier niet werken.
Kijk eens in de handleiding hoe twee puntstuk relais samenwerken.
Een is toch voldoende in deze situatie.
Beide relais sluit je aan op één puntstuk poort. Ze moeten immers tegelijk schakelen.
Van CV's heb ik gelukkig geen verstand maar de Uhlenbrock decoder staat op CV35 (??) maar de servo staat op DCC adres 38. Gaat dat wel goed?

De twee keerlus sporen sluit je aan op beide middencontacten. (COM)
De rode DCC lijn op de NO van de een en op de NC van de ander.
De blauwe DCC lijn op de NC van de een en op de NO van de ander.
Zoals aangegeven op het plaatje van Bas.
NO en NC verkeerd aangesloten? Dan zet je in Mardec de puntstuk poort op geïnverteerd.

Overigens kan dit ook met het eerder genoemde bistabiele relais.
Dan gebruik je geen dummy servo meer maar een Double One Shot zoals Mardec dat gebruikt voor spoelenwissels.
Beide pulsen gebruik je dan om beide wisselcontacten een schop te geven.

Citaat
Je moet sws de Ground (v-) verbinden aan de ground van de Mardec,

Dat is correct. Verbind de massa van de DCCNext met die van de relaisprint.

Citaat
maar heb je nu de DCC draden in de V+ en - gestoken? Dat moet je niet doen, gebruik die 5V en gnd bij die servo power connector
De DCC draden zijn correct op de DCCNext aangesloten. Maar het relaisprintje heeft nog helemaal geen voeding. Daar gebruik je natuurlijk niet de de DCC draden voor maar een aparte 5V voeding. Om te testen kun je deze van de 5V uitgang van de DCCNext halen. NIET van de servo aansluiting; daar moet je 5V op zetten als je servo's aanstuurt middels Dupont pinnen.

mvg
Nico
« Laatst bewerkt op: 22 February 2024, 19:09:47 door NTeering »

bord4kop

  • Offline Offline
  • Berichten: 67
Re: MARDEC, de Multifunctionele ARduino dcc DECoder.
« Reactie #1639 Gepost op: 22 February 2024, 19:29:15 »
Dank voor de hulp en advies!

Ik waardeer het enorm dat jullie zoveel tijd en energie in stoppen  (y)

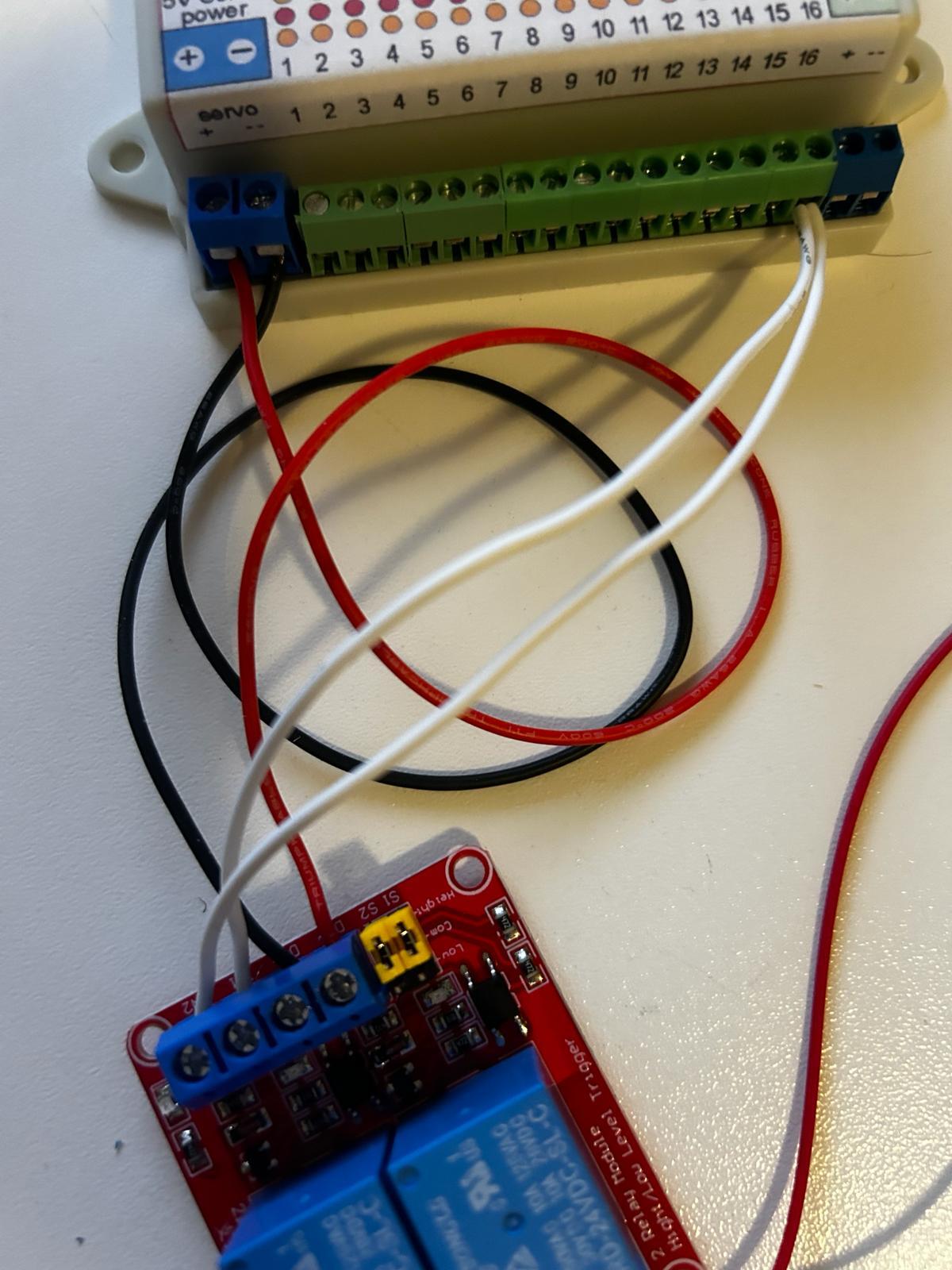

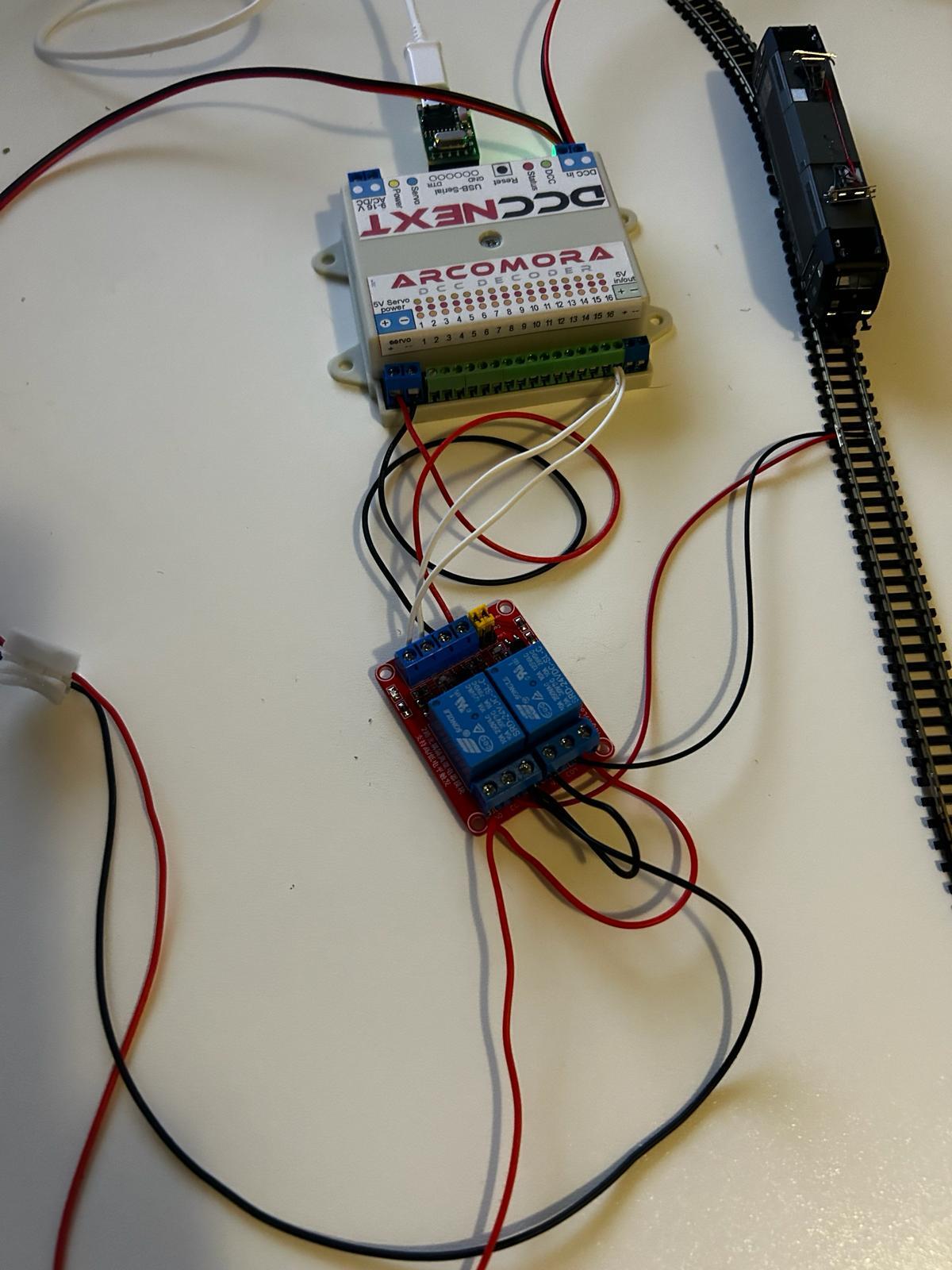

Als ik het dan goed heb begrepen, moet het zo worden aangesloten:


EDIT

Niet zo dus!

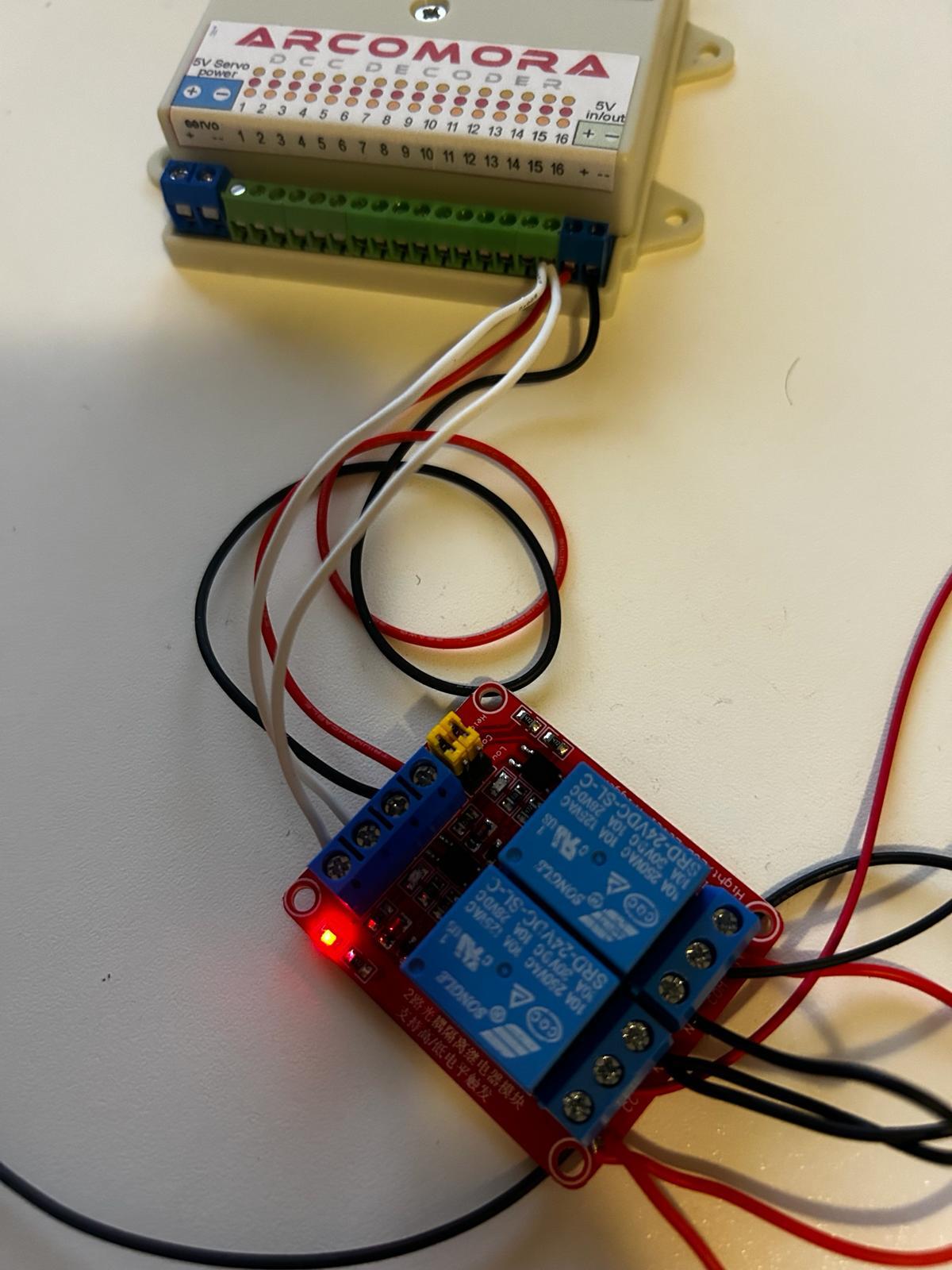

Maar zo:




Nu brandt het ledje ook weer..

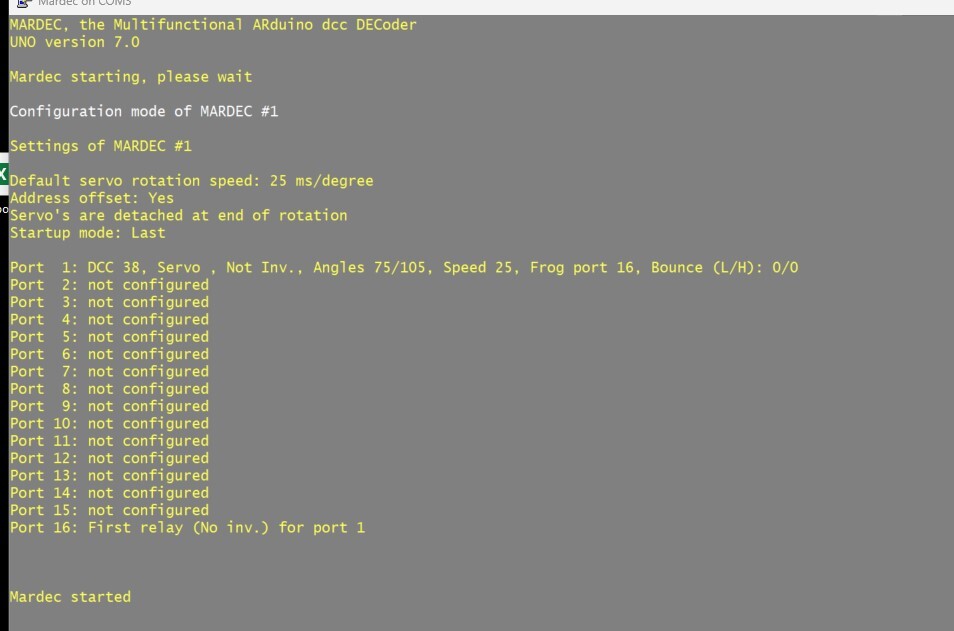

En zo geconfigureerd:







Is dat juist?
« Laatst bewerkt op: 22 February 2024, 19:34:32 door bord4kop »

NTeering

  • Offline Offline
  • Berichten: 1038
    • ARduino Controlled MOdel RAilway
Re: MARDEC, de Multifunctionele ARduino dcc DECoder.
« Reactie #1640 Gepost op: 22 February 2024, 19:45:09 »
Zo snel kan ik niet tekenen.
Ja dat is al beter.

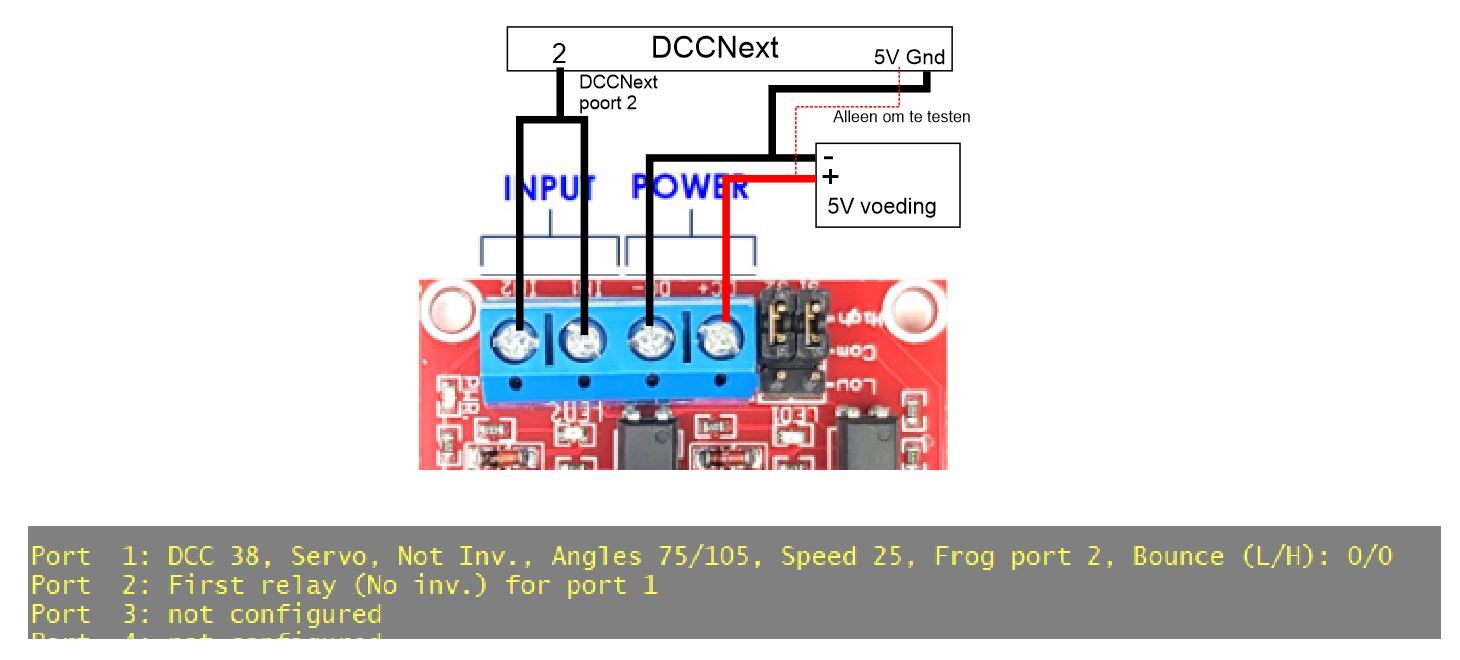

Zo dus:



Het maakt niet uit op welke poort het relais zit.
De 5V van de DCCNext ALLEEN gebruiken om te testen.
Werkt het nu wel?
En hoe zit dat met CV 35 en DCC adres 38?

Nico

bord4kop

  • Offline Offline
  • Berichten: 67
Re: MARDEC, de Multifunctionele ARduino dcc DECoder.
« Reactie #1641 Gepost op: 22 February 2024, 20:19:42 »
Klopt ik had het CV verkeerd opgeschreven; de wissel heeft inderdaad CV 38
Dat werkt ook in de Mardec (want daar staat ie goed), dat zie ik aan de output in Putty.

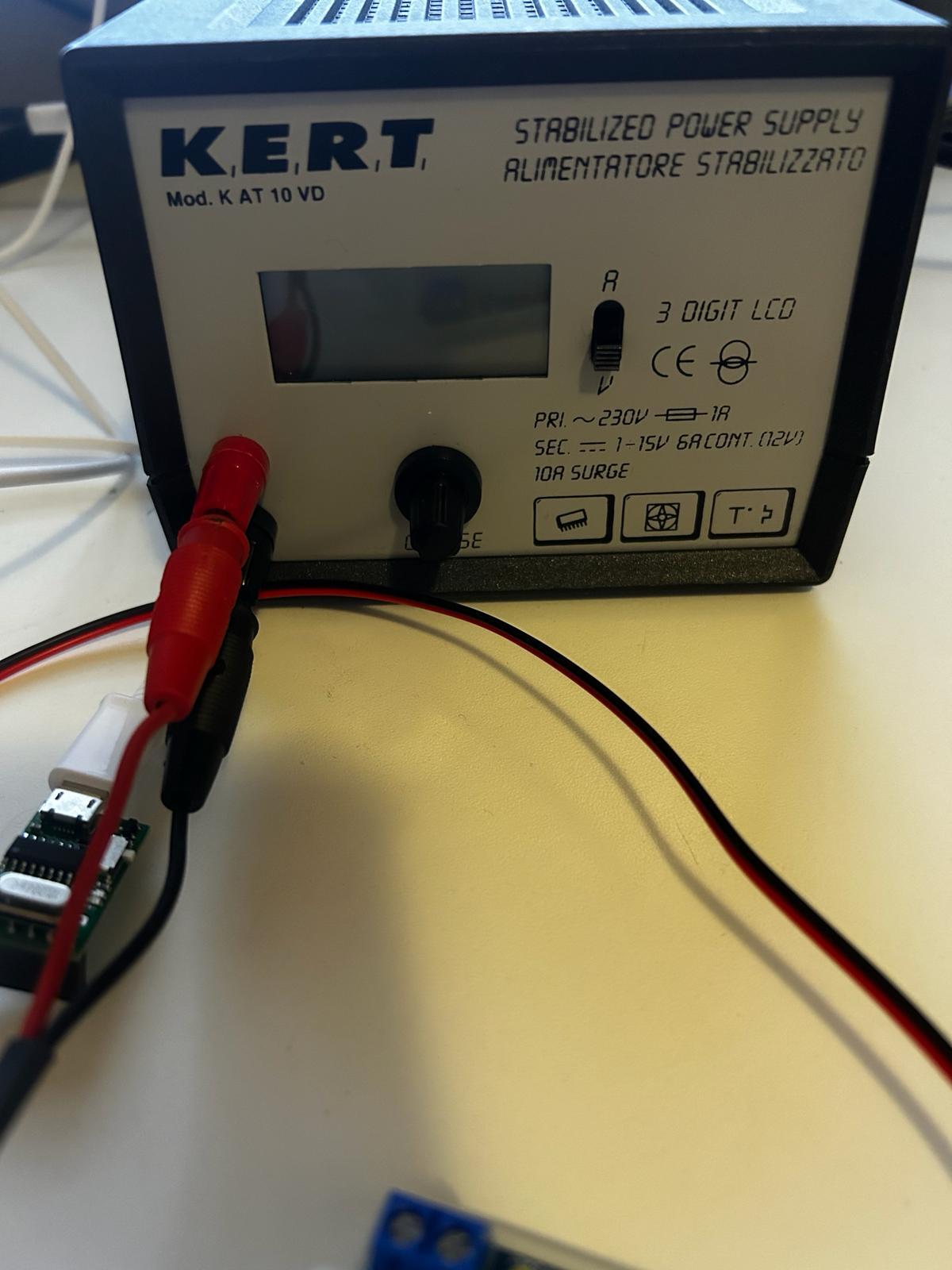

5V voeding.. hmmm, ik heb deze:




Is dat goed?
Wel een mooie gestabiliseerde, maar heeft deze niet de verkeerde soort stroom?

Want als ik nu aansluit gaat de (digitale centrale) Z21 rood knipperen..

Vermoedelijk ben ik een te grote prutsör en kan het beter kan opgeven  :-\

« Laatst bewerkt op: 22 February 2024, 20:25:47 door bord4kop »

Bert55

  • Offline Offline
  • Berichten: 924
Re: MARDEC, de Multifunctionele ARduino dcc DECoder.
« Reactie #1642 Gepost op: 22 February 2024, 22:39:10 »
Verkeerde soort stroom????
Wat bedoel je?

Je hebt een regelbare voeding, die moet je dan instellen op 5V.

Het is riskant een regelbare voeding te gebruiken, zit er iemand aan de knop: rookgenerator.      ::)
Met vriendelijke groet, Bert
Märklin, DCCnext, ECOS
Witmoosdorf afgebroken, Witmoos 2 wordt opgestart na de verhuizing

bord4kop

  • Offline Offline
  • Berichten: 67
Re: MARDEC, de Multifunctionele ARduino dcc DECoder.
« Reactie #1643 Gepost op: 23 February 2024, 09:12:43 »
Omdat het niet werkte, dacht dat hij misschien wisselspanning zou afgeven.
Of dat er iets anders niet correct is. De 5v die ik ingesteld heb, wordt op de uitgang namelijk 9.8v ??

Anyway;
Vanochtend nog maar een keer hierboven doorgelezen en nog wat instructies doorgelezen en het zou moeten werken.
Dus nog maar eens alles gecontroleerd en geprobeerd te achterhalen waar het aan kan liggen.

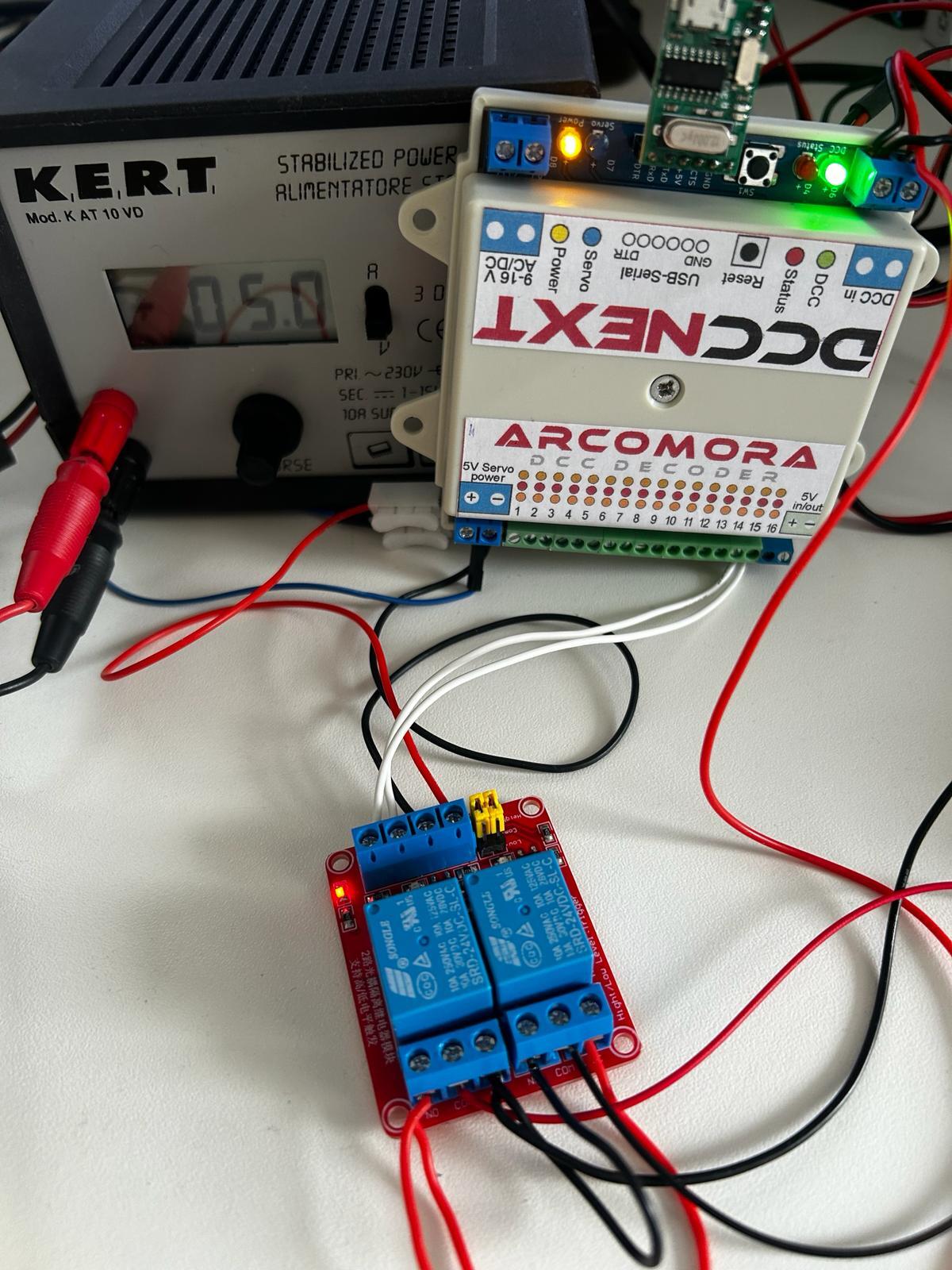

Dit is de configuratie:





Zoals te zien, 5v input ingesteld.
Die gaat naar de + en de - op het relaisprintje en extra een 5v ground aftap naar de Mardec (het blauwe kabeltje met de pin)

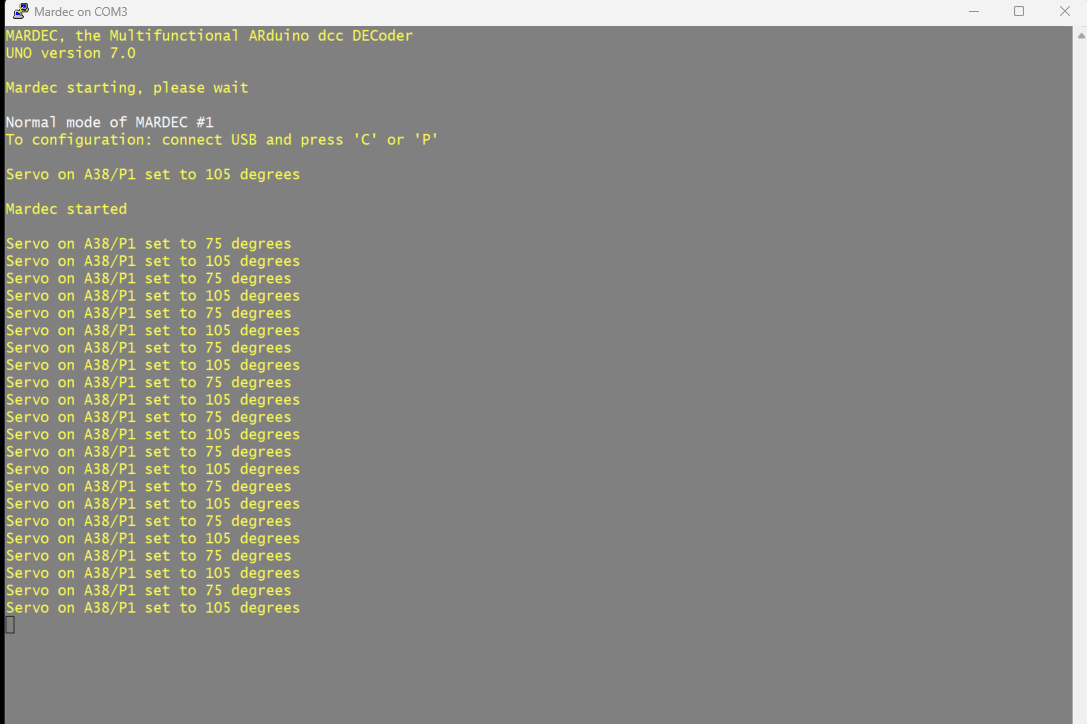

De Mardec schakelt de servo netjes om:

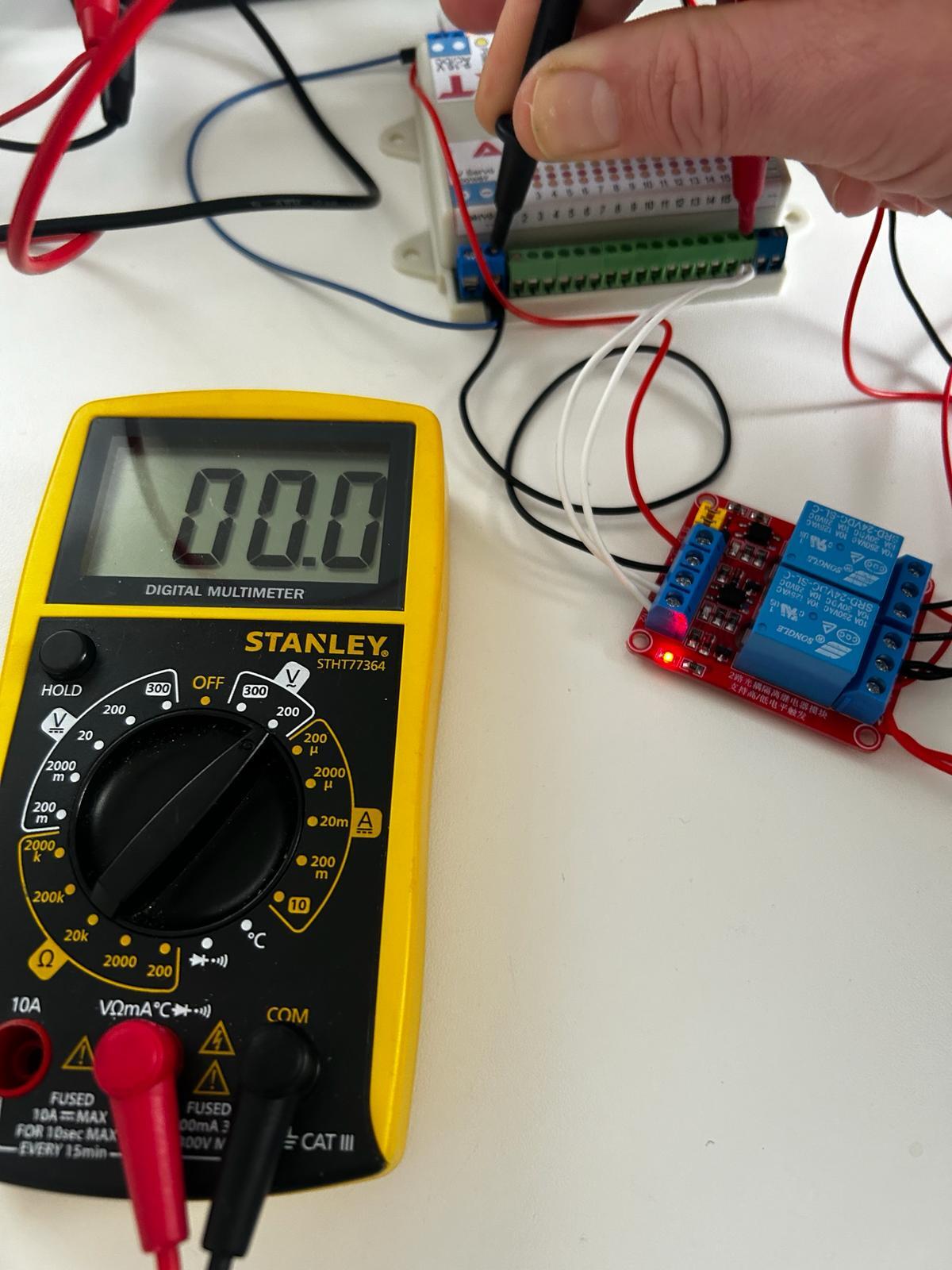

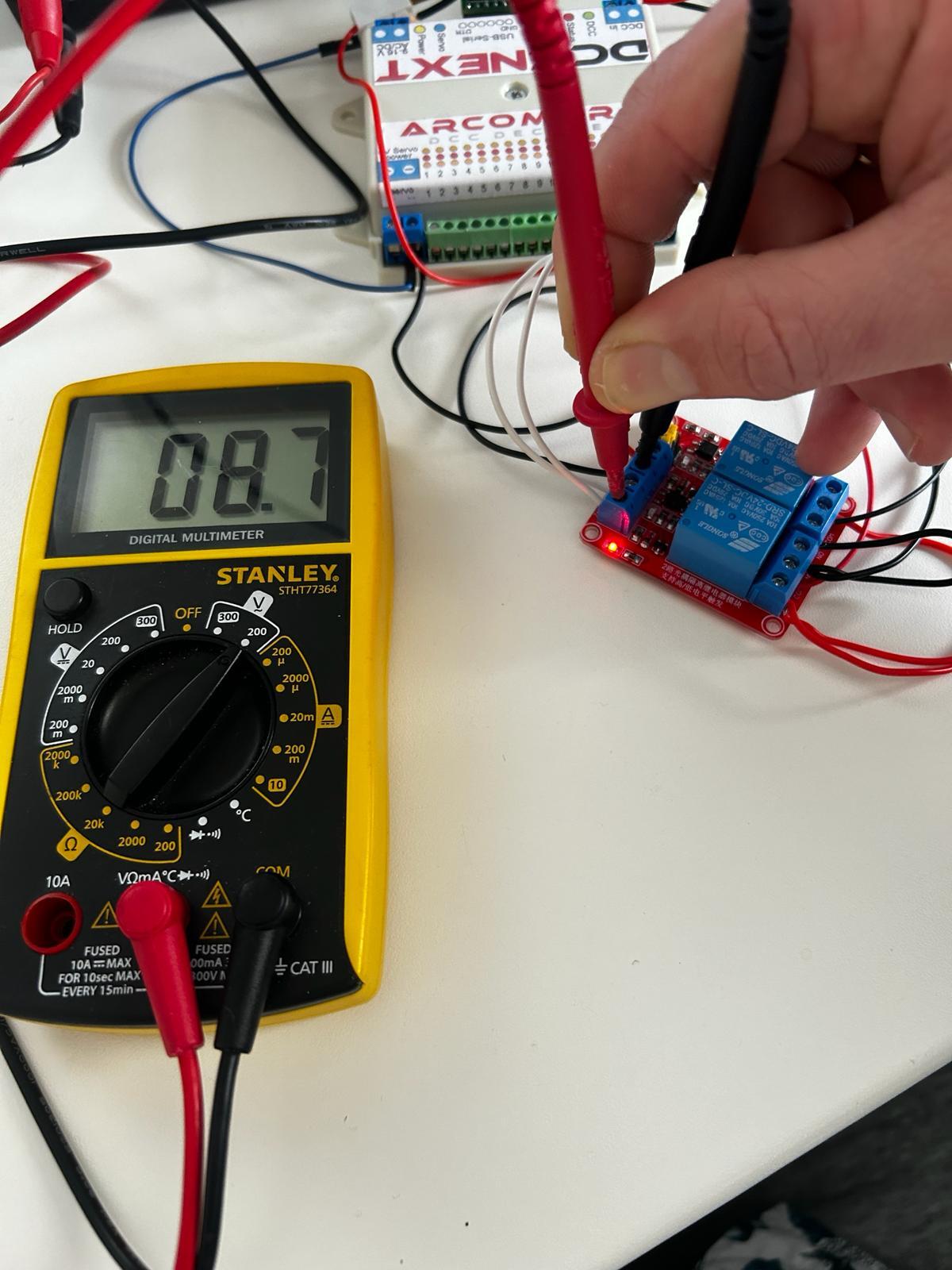

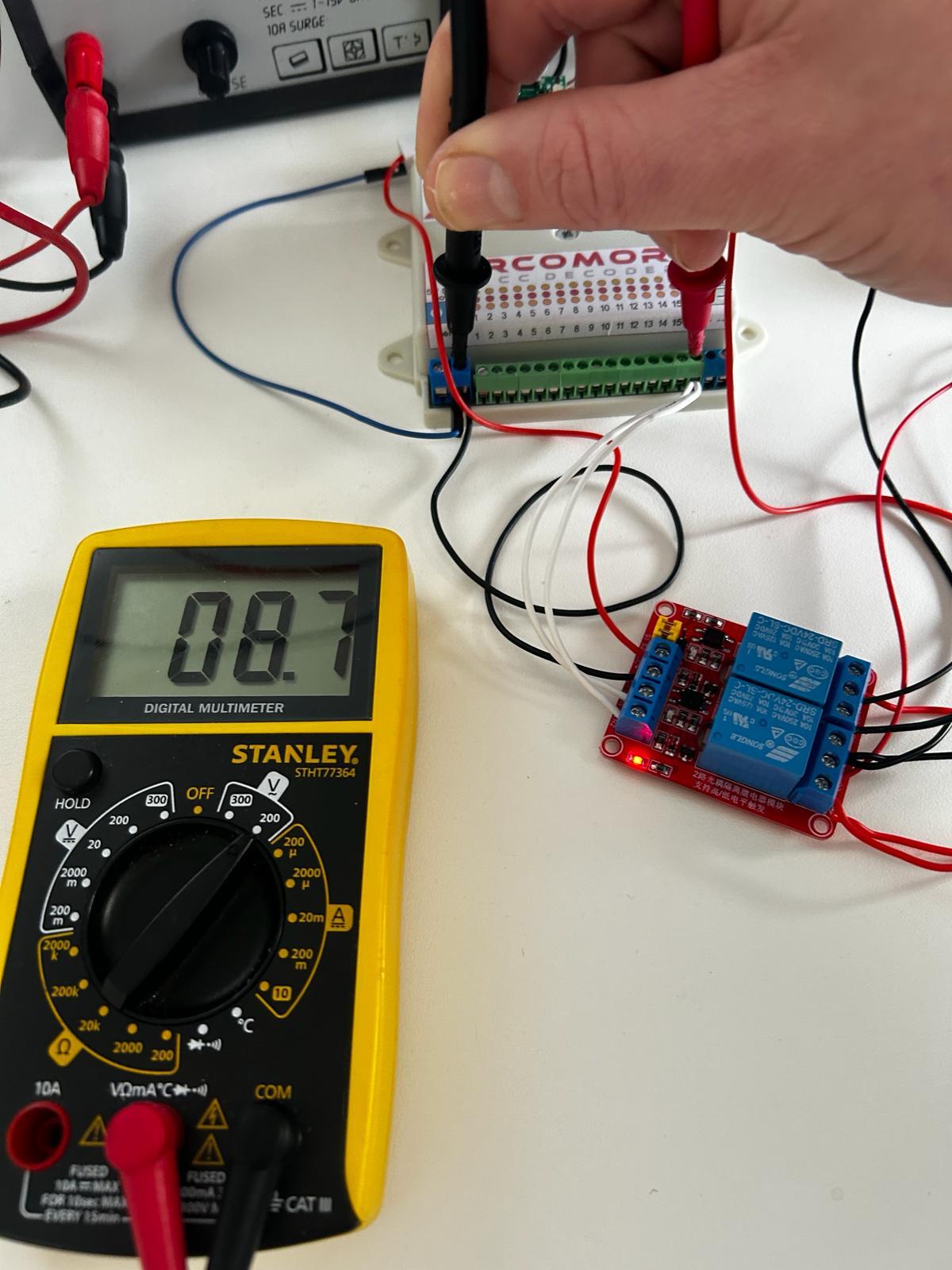

Toen heb ik de multimeter erbij gepakt en de diverse aansluitingen gemeten:

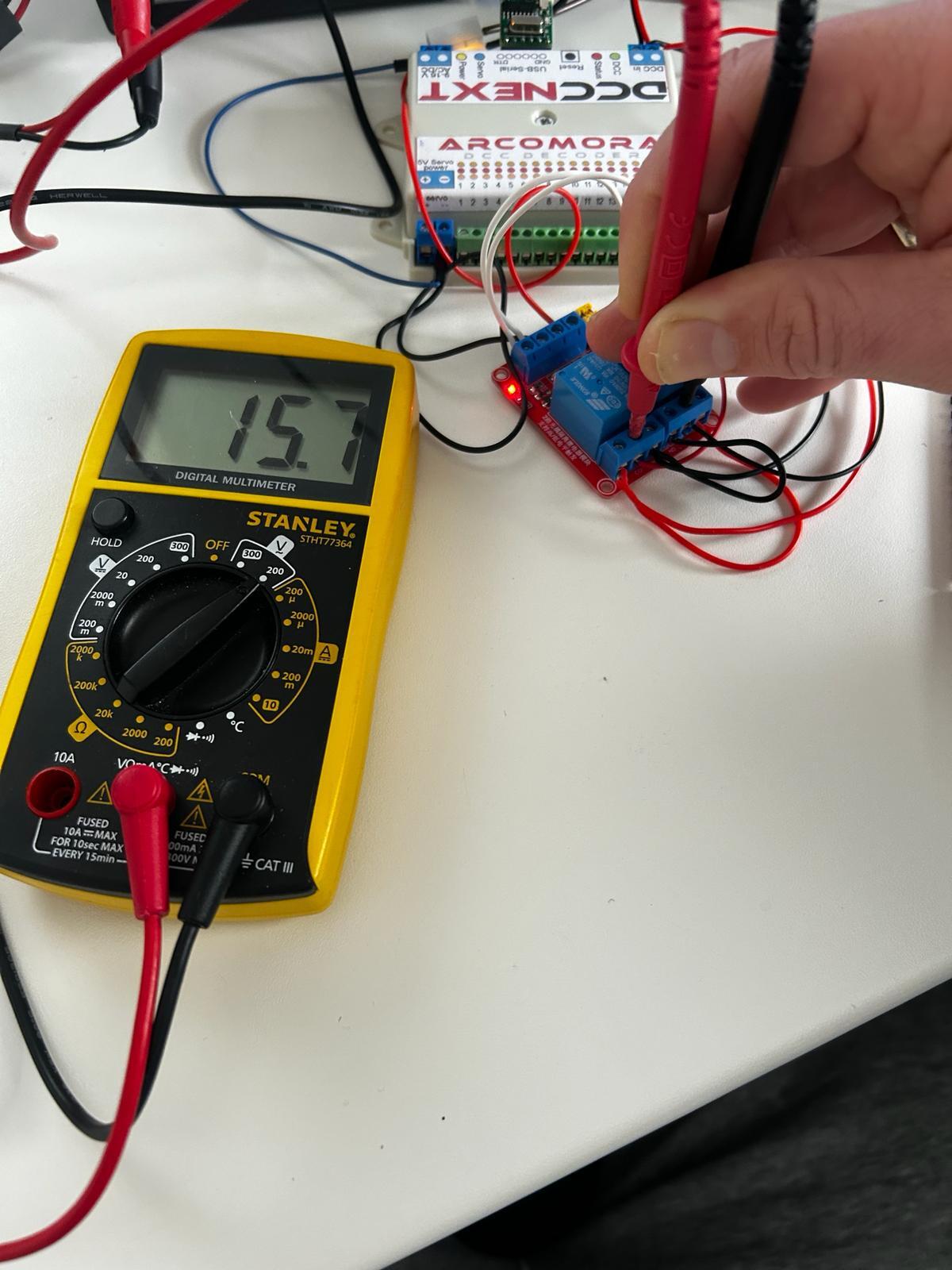

De DCC spanning op de 'geschakelde' aansluitingen:




NB: Op de Mardec en overige poorten heb ik ook alles doorgemeten, maar dat heb ik niet allemaal op de foto gezet.




De Relaismodule zelf heeft spanning nodig; 5v.

Check:




EDIT
Met DC meet ik inderdaad wel 5v

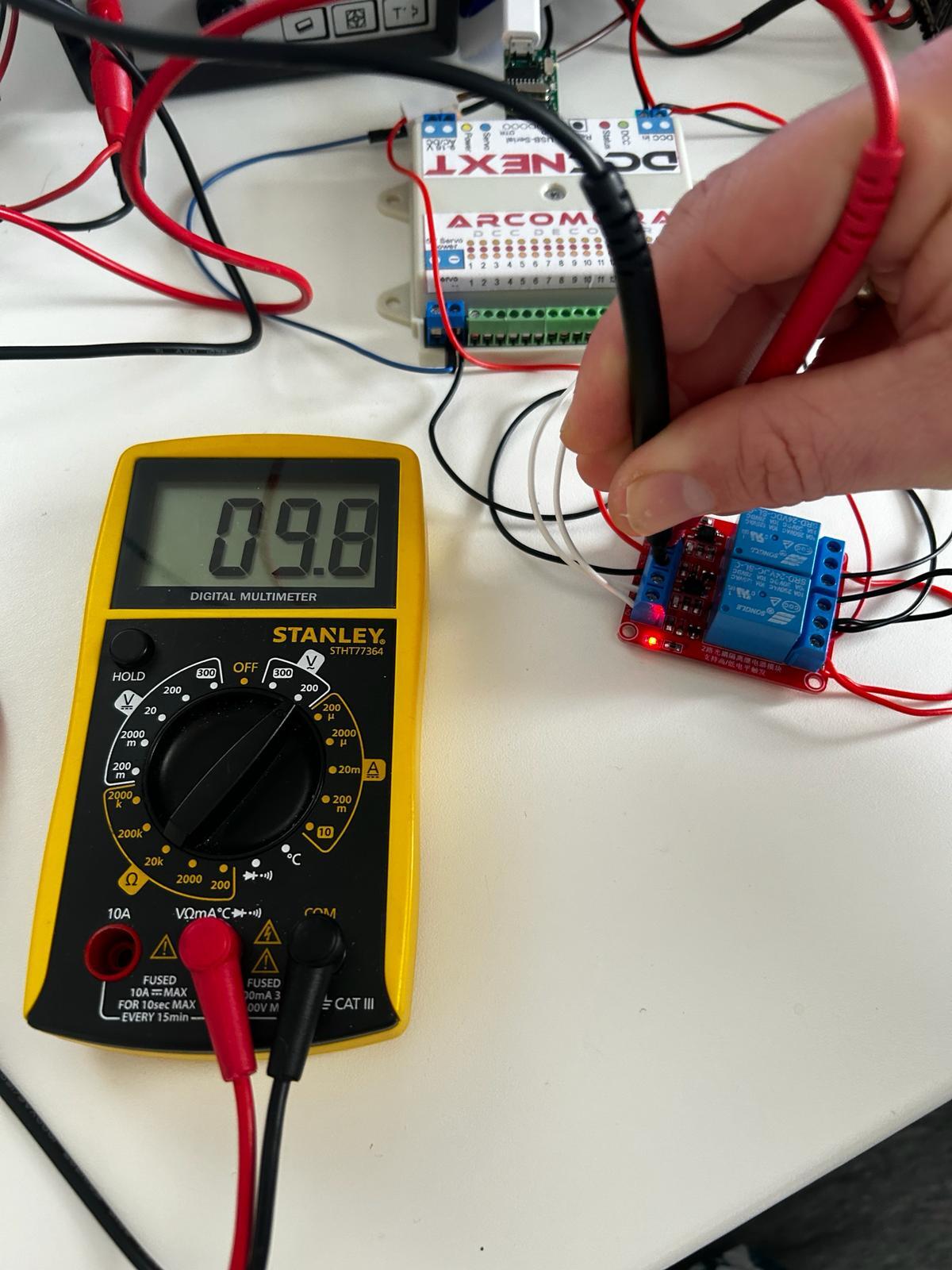

Om de een of andere reden wordt 5v hier ineens 9.8 ???
Is dat de reden dat het niet werkt misschien? Maar anderzijds; de relaismodule zou 12v aan moeten kunnen.

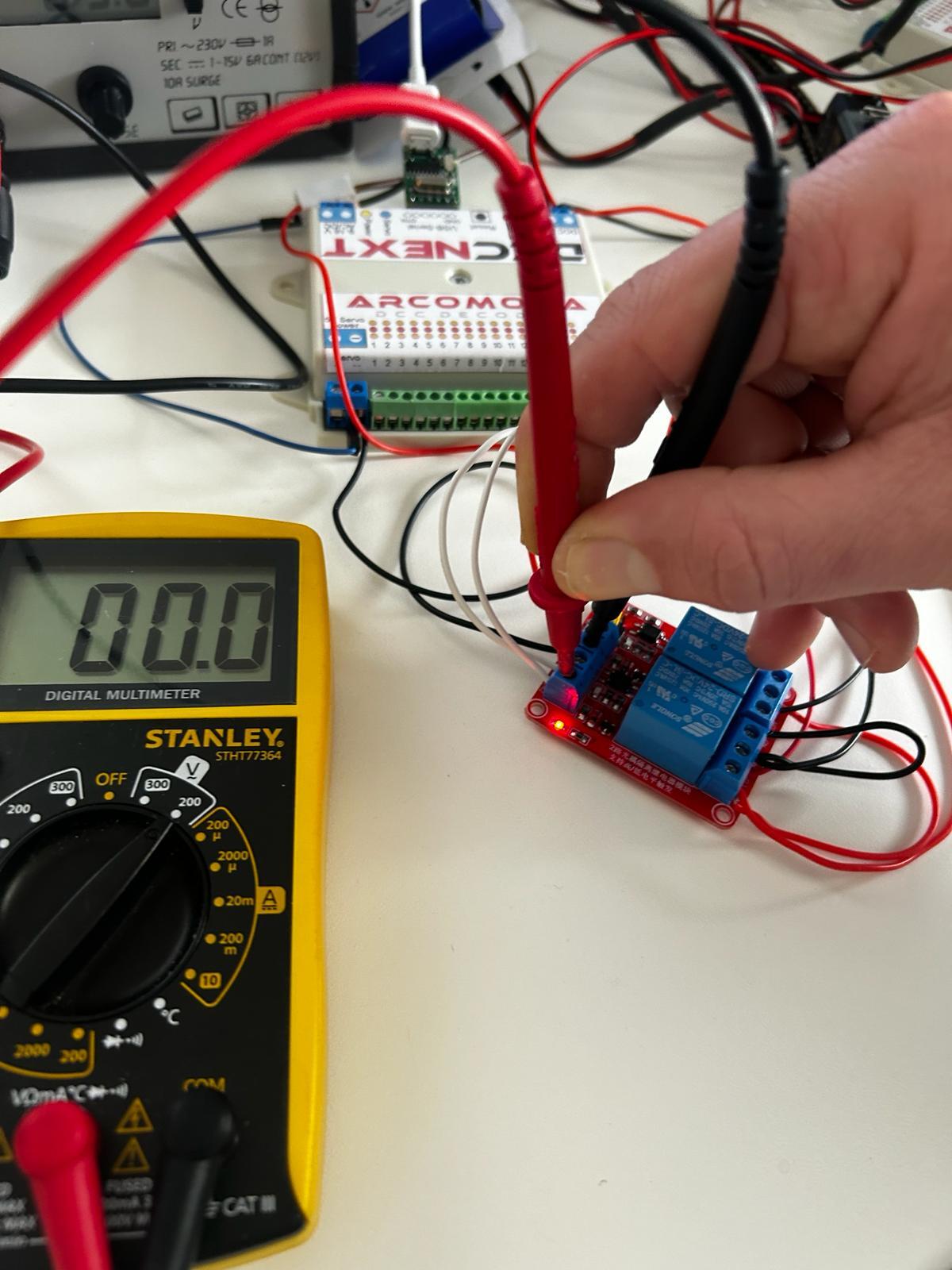

Op de input poorten (gemeten met ground) staat ook dezelfde spanning. Dus dat is op zich prima. (Behalve dat het in mijn optiek 5v sou moeten zijn).










En geschakelt, gaat dat dan naar 0v:









Dus het lijkt goed dan toch??

Maar hij schakelt niet om, de relais 'klikken' niet en de spanning op het stukje spoor blijft continue gelijk (en schakelt dus ook niet om).

Is de Relaismodule stuk?
Hoe kan ik daar achter komen?
« Laatst bewerkt op: 23 February 2024, 11:11:37 door bord4kop »

Bert55

  • Offline Offline
  • Berichten: 924
Re: MARDEC, de Multifunctionele ARduino dcc DECoder.
« Reactie #1644 Gepost op: 23 February 2024, 09:24:47 »
Je hebt jouw multimeter op wisselspanning staan
Met vriendelijke groet, Bert
Märklin, DCCnext, ECOS
Witmoosdorf afgebroken, Witmoos 2 wordt opgestart na de verhuizing

NTeering

  • Offline Offline
  • Berichten: 1038
    • ARduino Controlled MOdel RAilway
Re: MARDEC, de Multifunctionele ARduino dcc DECoder.
« Reactie #1645 Gepost op: 23 February 2024, 10:05:16 »
Je plaatjes zijn volstrekt onduidelijk om te kunnen zien wat je met wat hebt verbonden.
Op poort 16 van de DCCNext mag je alleen 0 of 5 Volt meten.
Als de voeding op 5V DC staat ingesteld moet je ook 5V (DC !!)meten op de DC+ en DC- van het relais.
Op de spooraansluitingen meet je het DCC-signaal (AC-meting!)

Ik zei dat je om te testen de 5V van de DCCNext kon gebruiken. Dus waarom nu dan zo'n grote voeding?
Dit plaatje was in principe goed om testen.
https://images.beneluxspoor.net/bnls_2024/DCCNext-relais-09-65d7935c9e6b9.jpg
MAAR:

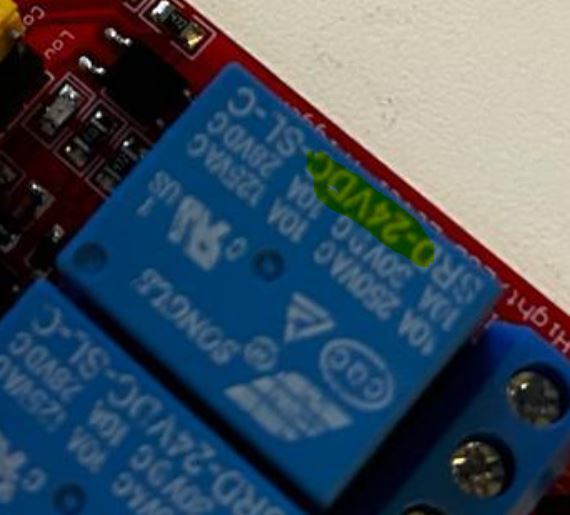

Die relais zijn zo te zien 24 Volt:


Je documentatie is van een 5 Volt relais:



En dan gaat er natuurlijk niks werken

bord4kop

  • Offline Offline
  • Berichten: 67
Re: MARDEC, de Multifunctionele ARduino dcc DECoder.
« Reactie #1646 Gepost op: 23 February 2024, 10:09:31 »
Dank voor de snelle reacties!

Dan hebben ze dus het verkeerde relaismodule gestuurd  :'(

Ik had de 5v versie besteld
Edit: Ik heb antwoord van Amazon; het relais zou ook met een spanning van 5v moeten schakelen.


NB: met DC meet ik inderdaad nu ook 5v overal.

NB2:
ik heb even alles losgehaald.

En daarna de + op DC+ en min op DC- van de relaisprint aangesloten.

Ledje gaat aan.

En even geprobeerd om één van de "in" te verbinden met de - (en de +) om het relais te laten schakelen. Maar ook dan gebeurt er niets.

Zelfde als hierboven, maar nu toch maar even de spanning verhoogd naar 15v (hoger gaat de voeding niet).
En hetzelfde geprobeerd.
Maar helaas hetzelfde resultaat.

Denk toch dat het ding kapot is.
« Laatst bewerkt op: 23 February 2024, 11:26:27 door bord4kop »

NTeering

  • Offline Offline
  • Berichten: 1038
    • ARduino Controlled MOdel RAilway
Re: MARDEC, de Multifunctionele ARduino dcc DECoder.
« Reactie #1647 Gepost op: 26 February 2024, 17:54:12 »
Ik denk dat het relais toch echt 24V nodig heeft.

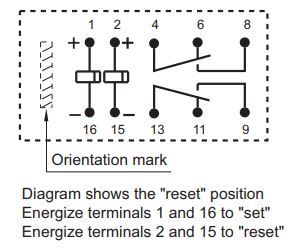

Eerder heb ik voorgesteld dit relais te gebruiken.

https://www.conrad.nl/nl/p/hongfa-hfd2-005-s-l2-d-printrelais-5-v-dc-3-a-2x-wisselcontact-1-stuk-s-629512.html



Het is dus een bistabiel relais dat kan worden aangestuurd met Mardec accessoire mode 6. Dat is dus een 'double one shot' dat ook gebruikt wordt om spoelen wissels om te leggen. Een korte puls op één poort zet het relais in de 'set' stand en een puls op de buddy poort weer in de 'reset' stand. Met de twee wisselcontacten kan dan de polariteit van het spoor worden omgedraaid.

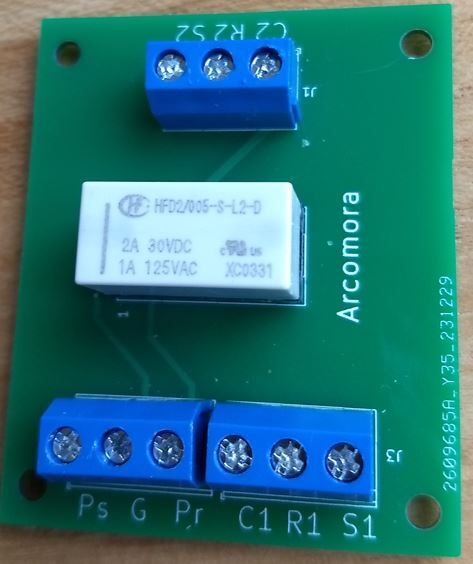

Voor dit relais is een printje met schroefaansluitingen beschikbaar:



Als je dit wilt testen stuur dan een PM.

mvg
Nico

Albert de Heer

  • Offline Offline
  • Berichten: 258
Re: MARDEC, de Multifunctionele ARduino dcc DECoder.
« Reactie #1648 Gepost op: 08 March 2024, 22:23:03 »
Als herstarter ben ik ook maar eens met Arcomora begonnen. Een paar weken geleden had ik de mardec software werkend, (op een losse arduino nano), maar nu krijg ik de boel niet meer aan de gang. Uiteindelijk oude installatie verwijderd, nieuwe gedownload en middels repair opnieuw geinstalleerd. Nano aangesloten, juiste compoort geselecteerd, en de upload tool opgestart. Eerste vraag is comport, dat is 6, nano geselecteerd, gaat ook goed. Dan vraagt ie welke software geupload moet worden. Dan kan ik kiezen uit :
1 Mardec (not available)
2 Arsigdec
3Arloco

Ik wil die mardec maar die is unavailable.

Ergens doe ik iets verkeerd, maar wat??

Volgens mij moet ie nu uit program files(x86)\arcomora\mardec de mardec.hex uploaden, maar blijkbaar ziet ie deze niet?? Of denk ik nu verkeerd?

Bert55

  • Offline Offline
  • Berichten: 924
Re: MARDEC, de Multifunctionele ARduino dcc DECoder.
« Reactie #1649 Gepost op: 08 March 2024, 22:27:12 »
Een Nano heeft te weinig geheugen, begrijp niet hoe het gewerkt kan hebben.
Op een Uno werkt het wel. Trouwens ook prima op een printje die ik heb ontworpen met een 328P erop
« Laatst bewerkt op: 08 March 2024, 22:29:15 door Bert55 »
Met vriendelijke groet, Bert
Märklin, DCCnext, ECOS
Witmoosdorf afgebroken, Witmoos 2 wordt opgestart na de verhuizing
