MARDEC, de Multifunctionele ARduino dcc DECoder.

[NTeering]

Hallo Misha,

Op zo'n oud DCC shield (met opdruk 'Mardec') worden nog Arduino pinnummers gebruikt. Sinds Mardec versie 5 worden poortnummers gebruikt. Deze staan ook het huidige DCC shield en de DCCNext. Is dat soms je probleem?
De gele led is voor de spanning dacht ik en de rode led moet knipperen bij ontvangst van een DCC signaal.

Op de downloadsite staat ook een Mardec-pin versie. Deze gebruikt de Arduino pinnummers met Mardec versie 6.
Probeer die eens.
De huidige versie is versie 7.
De Mardec handleiding bevat een conversie tabel voor pinnummers versus poortnummers.

Je kunt ook het huidige shield bestellen of een DCCNext.

mvg
Nico

[Misha]

Allen,

Bedankt voor jullie reacties.

Waarschijnlijk heb ik de oorzaak gevonden en die lijkt niet in de hardware te zitten.
Ik kom hier nog op terug.


Groetjes Misha.

[Misha]

Zoals Arthur al aangaf had ik de shields reed een keer of 10 gecontroleerd op plaatsing van componenten en waarde van die componenten. Dat klopte allemaal. Maar Arthur triggerde mij er wel mee. Misschien moest ik de oorzaak elders zoeken.

Ik heb dan ook een Arduino uitgerust met de DCC Monitor van Nico en 1 van mijn shields. Toen bleek dat mijn Easy Control centrale wel bestaande DCC wissels aanstuurde maar niet de nieuwe DCC wissels. De shield deed dus precies wat hij doen moest. Het probleem zat dus in de centrale!!!!!
!@#@!$#%$* (gesensureerd!)

Oplossing: In de Tams Easy Control kun je wissels (mageneetartikelen) instellen op MM of op DCC in groepjes van 4 volgens de MM magneetartikel telling/indeling.

Daar zat mijn fout. Tja als je vijf jaar niets aan je treinenhobby hebt kunnen/willen doen vergeet je op mijn leeftijd wel het een en ander. Inmiddels heb ik de nieuwe servo wissels aan de praat en is er helemaal niets aan de hand met de Mardec en de shields. Ook heb ik Mardec 7.0 er nu opgezet.

Allen bedankt voor het meedenken en sorry voor mijn eigen fout.

Groetjes Misha.

Plusje: Ik heb nu ook een DCC monitor!

[NTeering]

Nou, zo Easy is die Easy Control dus ook weer niet

Nico

[bask185]

Dat ligt niet aan de easy control maar aan de gebruiker  (no offense  ).

Tams maakt opzich wel mooie spulletjes hoor. Met de uitbreidingen kan je best veel aansluiten op die easy control, de marklin 6021, mobile station, XpressNet dingen, s88 WiFi. Ze hebben ook een MM2/DCC sniffer ding. Dus je kan er echt heel veel mee. En ze hebben een best hoog hobby gehalte. Veel through hole printjes, hun WiFi ding... dat is gewoon een raspberry pi Dat is toch mooi.

Mvg,

Bas

[Misha]

Zo is het maar net Bas. Probleem zat tussen de stoel en de centrale.

Ik gebruik alleen de centrale en ben er erg blij mee.

Groetjes Misha.

[bord4kop]

Is het -eenvoudig- mogelijk om een keerlus te maken met de DCCNext?

Ik zie wel vanalles voorbij komen met Arduino, maar ik heb nu twee stuks DCCNext liggen hier en vroeg me af of ik één van de twee zou kunnen gebruiken voor een keerlus?

Bijvoorbeeld in combinatie met twee van deze relais

[bask185]

Staat op pagina 16 van de handleiding. Maar ja dat kan. Die relais zijn daar ook geschikt voor. Of dat ook "-eenvoudig-" kan dat is subjectief  maar het is niet heel erg ingewikkeld.

Mvg,

Bas

[bord4kop]

Dank voor je snelle reply Bas!

pagina 16..  Ah, ok! Ik zie wel dat ik mij flink moet inlezen


Maar als ik het zo even snel lees bij "input commando 's":
Dan sluit ik de ene relais aan op poort X en een bezetmelder op poort Y met DCC adres Z.
< dit instellen via de software: poort X = ook adres Z  >

Als bezetmelder Y geactiveerd wordt door een trein (Adress Z gaat 'aan') dan schakelt de DCCNext ook poort X (hoog of laag).

Dan moet ik alleen nog even uitfigelieren hoe ik de spoorstaven op de relaissen aanluit ..

Met hulp van jouw site (hier), al gevonden:

De ene relais is dan J en de andere relais is K

oftewel zo:


_{Van: https://rudysmodelrailway.wordpress.com/2018/11/01/reversing-loop-arduino-controlled/}

[bask185]

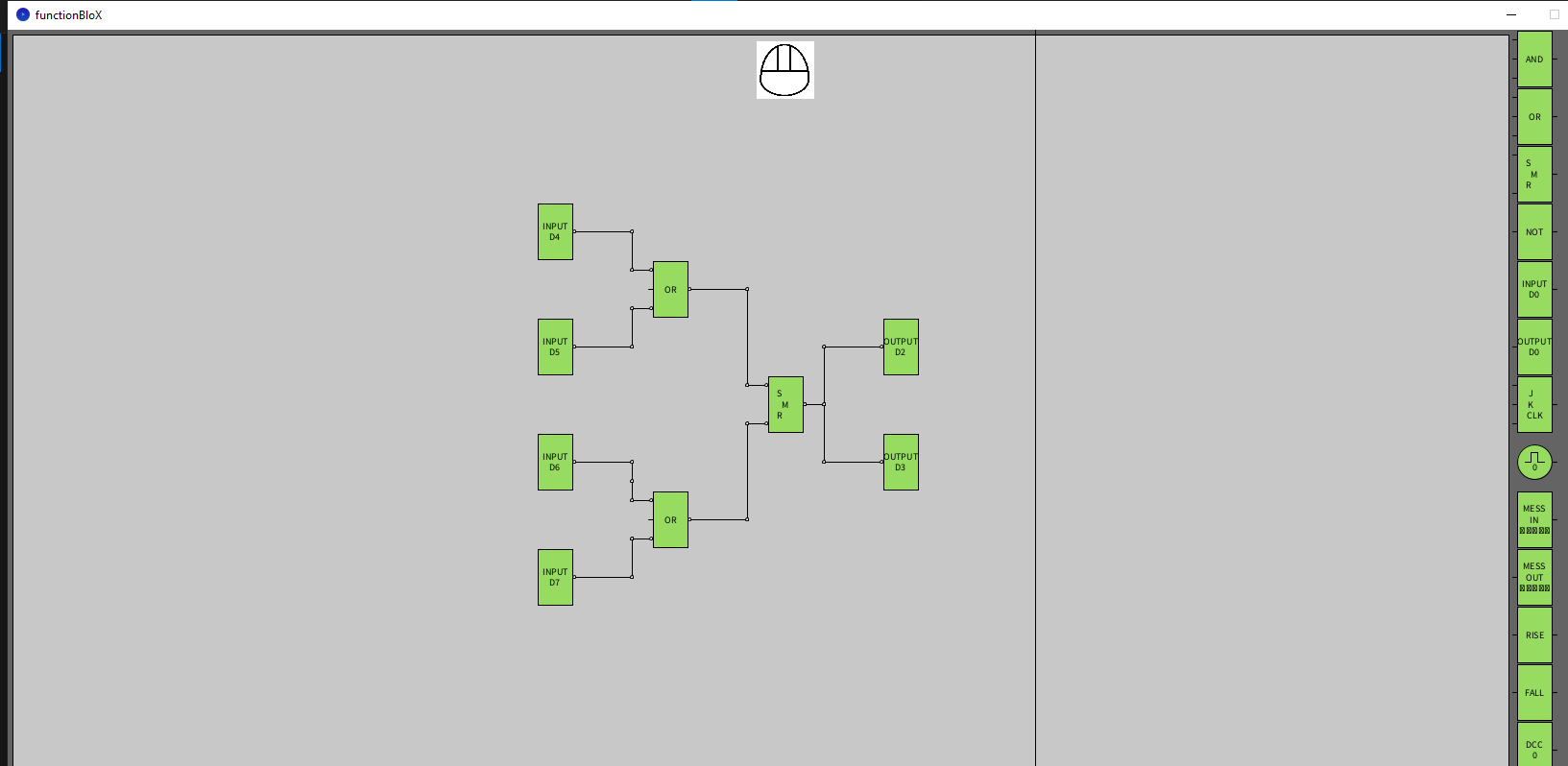

Schema ziet er goed uit  . Ik heb zelf nog nooit een mardec geconfigureerd. Ik had 1 pin werkend gekregen, meer had ik ook niet nodig. Mocht je er nou niet uitkomen, dan heb ik een alternatiefvoor de DIY'er. Dan kan je met logic gates werken enzo. Maar dat is een beetje off-topic hier, denk ik  .

Mvg,

Bas

[NTeering]

Je kunt ook een eenvoudige keerlus schakelen met het frogpoint van de wissel.



De methode met de 4 reed switches heb ik zelf zonder Mardec gedaan maar met één bistabiel relais met 2 x wissel.
https://www.conrad.nl/nl/p/hongfa-hfd2-005-s-l2-d-printrelais-5-v-dc-3-a-2x-wisselcontact-1-stuk-s-629512.html



mvg
Nico

[bord4kop]

Dank voor de tips!


Ik ga de bovenste optie:

Je kunt ook een eenvoudige keerlus schakelen met het frogpoint van de wissel.

.. proberen te maken deze week!

[bord4kop]

Je kunt ook een eenvoudige keerlus schakelen met het frogpoint van de wissel.




mvg
Nico

Ok, ik worstel nog even met de juiste manier van aansluitingen.
Ik wil natuurlijk geen kortsluiting en kapotte hardware

INFO:
De wissel is een spoel wissel, geschakeld via een Uhlenbrock decoder, het CV adress is : CV 35
NB: Rood / zwart  of  + en -  geldt natuurlijk niet echt, maar voor de overzichtelijkheid benoem ik het wel even zo

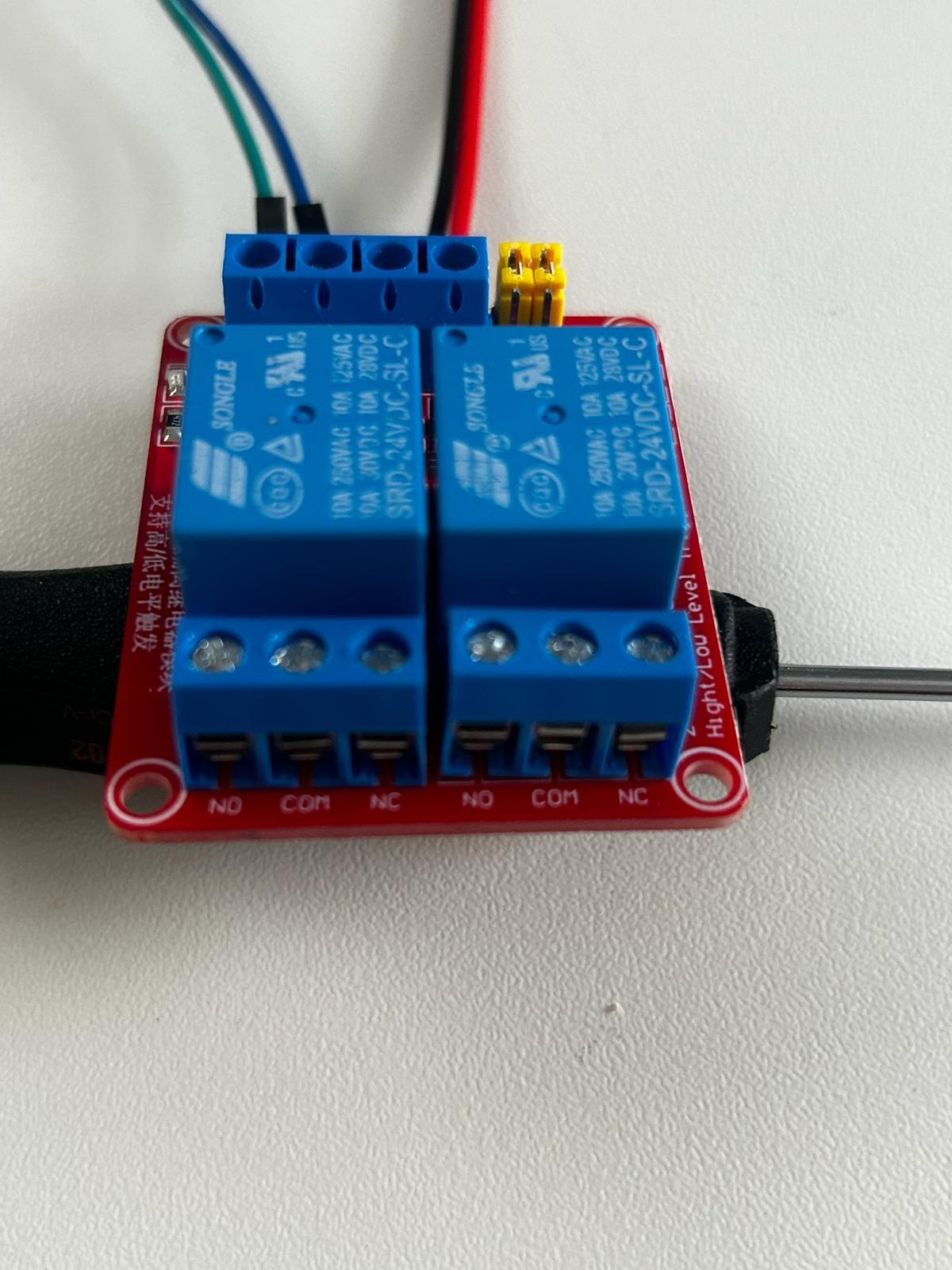

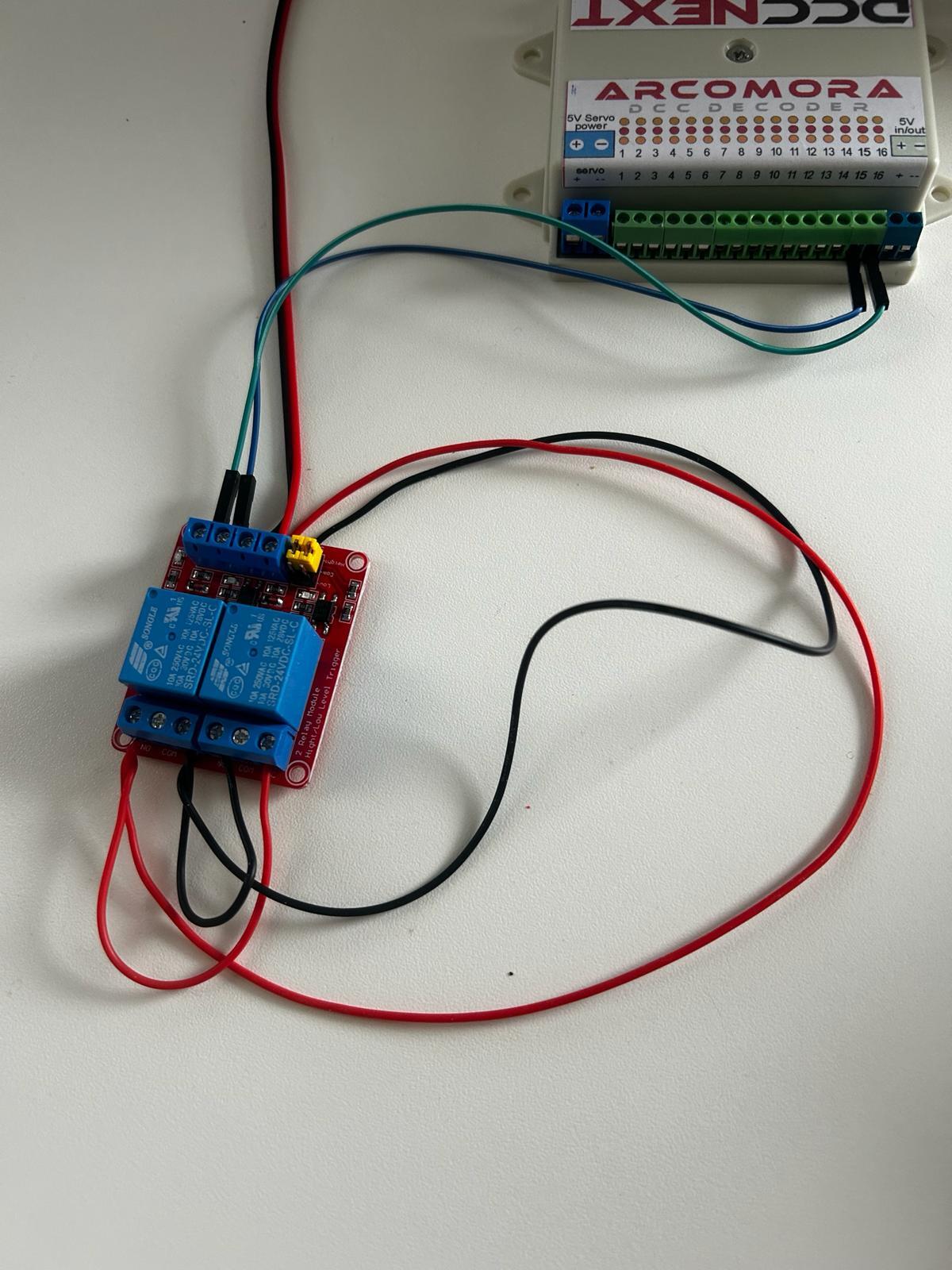

1.

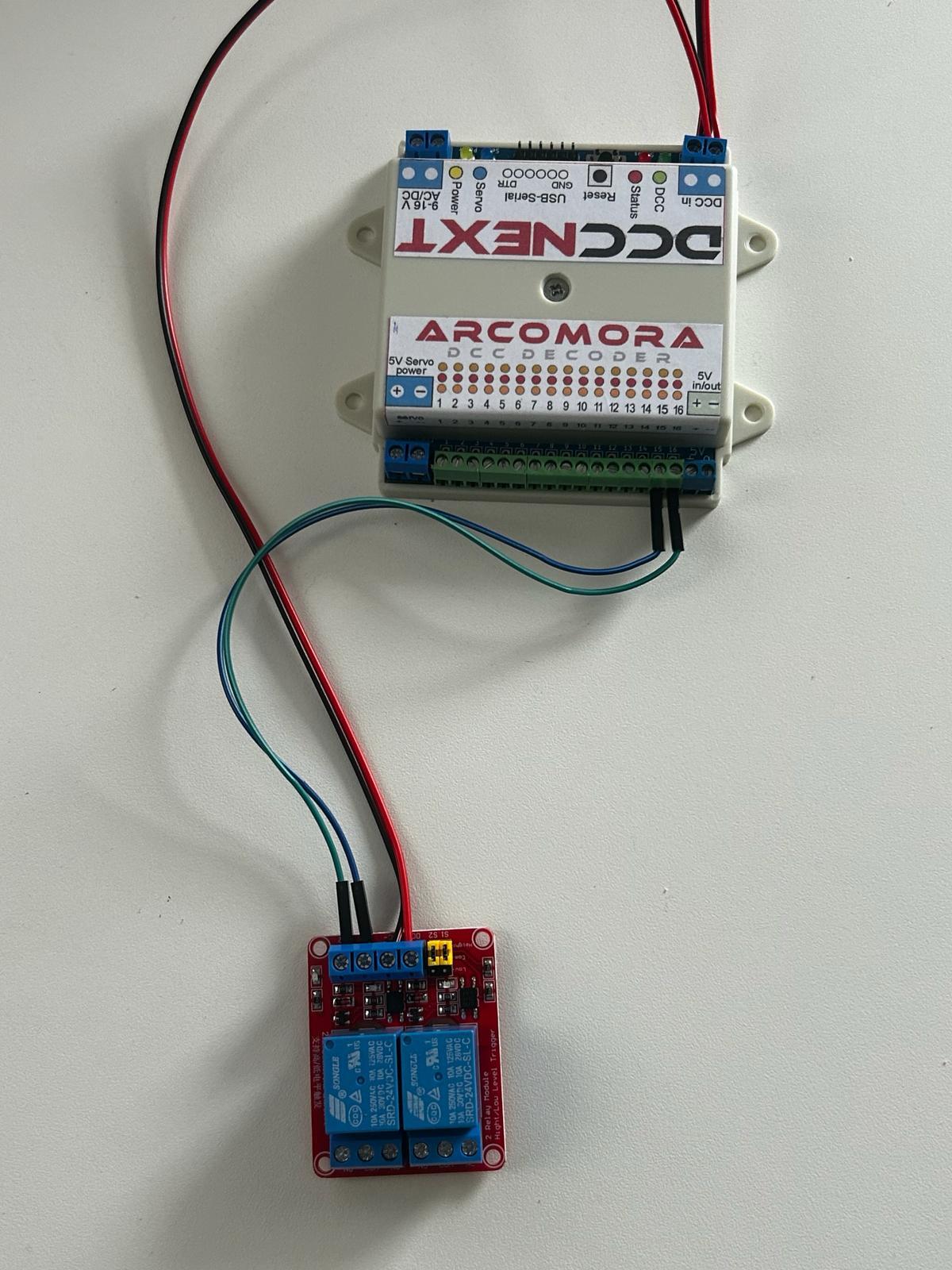

Op de DCCNext sluit ik poort 15 aan op IN1 van relais printje.
En op poort 16 sluit ik In2 van het relais printje aan.
En de DCC voeding op de DC+ en DC-



2.
Dan configureer ik de DCCNext als volgt:
Poort 1 type servo poort met  CV 35 (=zelfde als de wissel). Met alle settings default want dit is eigenlijk een dummy poort (toch?)
Ik stel dan in met het F-commando dat ik relais wil schakelen en kies dan '2' (voor twee relais).
En dan stel ik in dat relais 1 op poort 15 zit en relais 2 op poort 16.





Correct zover?



3.
Maar hoe sluit ik vervolgens het geschakelde stuk (keerlus) spoor goed aan? Normally open en Normally closed omgedraaid denk ik.
Op het eerste relais sluit ik rood (+) op N0 en 1 zwart (-) aan op NC
En op het tweede relais net andersom, dus: Rood (+) op NC en 1 zwart (-) aan op N0?

En dan Zwart en Rood doorgelust op de COM aansluiting?
(op het eerste relais rood doorlussen (+) COM (middelste aansluiting) en zwart doorlussen (-) op de COM van het tweede relais?



Hoe nu verder??




Wie o wie kan me op weg helpen?

[bask185]

Overigens als je sluiting maakt, centrales kunnen daartegen. Dus mocht je het verkeerd aansluiten dan is wat je centrale betreft niet veel anders dan een ontspoorde trein

[bord4kop]

..

Top!

Dankjewel.

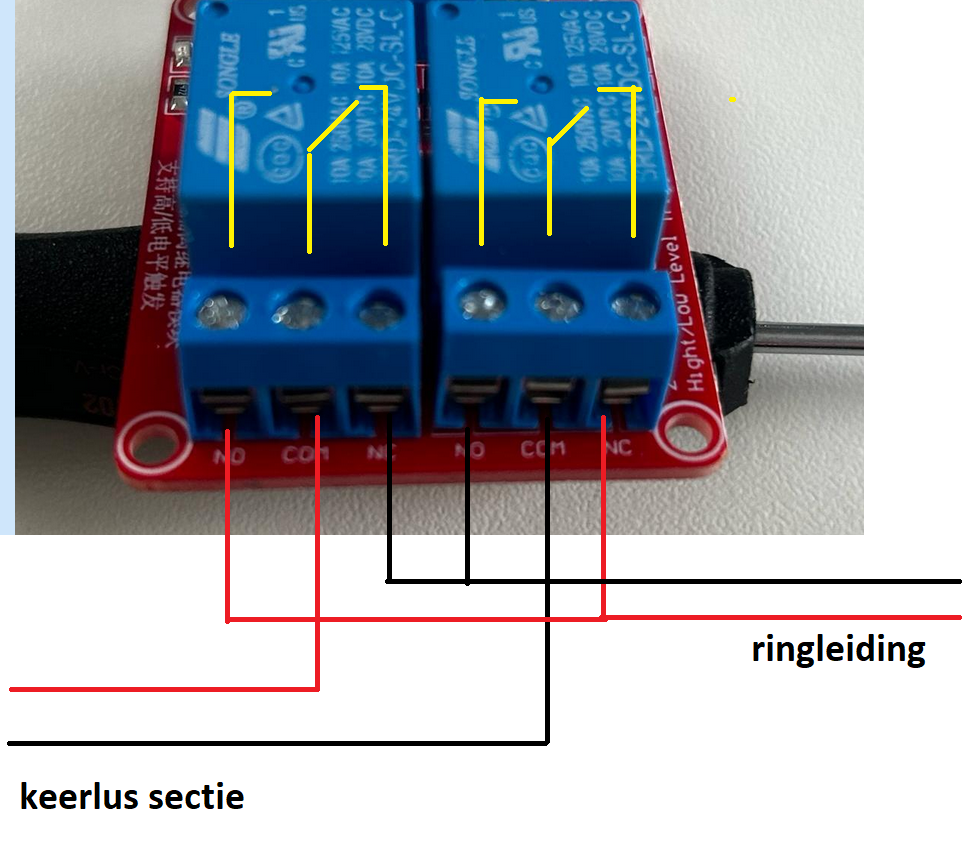

Duidelijke plaat zo, nu snap ik hem beter


Nog een -misschien domme?-  vraag:


Zou dat dan ook zo mogen? Of is dat technisch compleet "not done"







Dus alles rood & zwart aan elkaar doorlussen
(de -geschakelde- keerlus voeding uiteraard wel apart, die is hier nog niet aangesloten)


Lijkt me dat dat moet kunnen toch? Is dezelfde stroomkring of zie ik dat vekeerd?
