Auteur Topic: MARDEC, de Multifunctionele ARduino dcc DECoder.  (gelezen 230114 keer)

ruudns

  • Offline Offline
  • Berichten: 5540
  • ***
Re: MARDEC, de Multifunctionele ARduino dcc DECoder.
« Reactie #1380 Gepost op: 22 november 2019, 16:25:52 »
Ik heb hem zelf niet, maar je soldeerverbindingen zijn uitermate slecht. Soldeer ze maar eens goed door met een beetje tin. Er zijn er heel wat die niet gevloeid hebben ;).
Om niet te zeggen bijna allemaal niet ;D
Ho, NS periode III tot V. Artitec, Roco, Hamo, FM, Piko, Rivarossi en Liliput.
Verwerken van NS H0 modellen in de NSinmodel treinenlijst (https://forum.beneluxspoor.net/index.php?topic=67158.0).

Duikeend

  • Offline Offline
  • Berichten: 662
Re: MARDEC, de Multifunctionele ARduino dcc DECoder.
« Reactie #1381 Gepost op: 22 november 2019, 16:54:05 »
uitermate slecht wil ik niet zeggen maar er zijn er inderdaad een aantal die even opnieuw gevloeid mogen  ;D
wel heb ik het idee dat alle componenten er goed op zitten.
maar je zegt dat je twijfelt; waarom is dat? doet hij het niet of durf je hem niet aan te sluiten?
Huidige projectje: mijn knutsels en een 1500 in parts

gruspoor

  • Online Online
  • Berichten: 137
Re: MARDEC, de Multifunctionele ARduino dcc DECoder.
« Reactie #1382 Gepost op: 22 november 2019, 16:57:02 »
Je probleem zal zeer waarschijnlijk in je solderingen zitten. Veel van je verbindingen zijn niet of slecht doorgevloeid. (niet om je af te kraken, want solderen moet je leren, heeft bij mij ook lange tijd geduurd voordat het in één keer goed ging)



Ik raad je aan om alle soldeerpunten na te lopen met een klein beetje extra soldeer en voldoende tijd overal een doorvloei als in de blauwe cirkel te krijgen.

Groetjes Gert

spock

  • Offline Offline
  • Berichten: 320
Re: MARDEC, de Multifunctionele ARduino dcc DECoder.
« Reactie #1383 Gepost op: 22 november 2019, 18:05:47 »
Hoi Ad,

Neem as dinsdag dat printje mee naar de club. Ik zal de soldeerbout meenemen en demonstreren hoe je beter kan solderen.

mvg spock

Remco_Nzo

  • Offline Offline
  • Berichten: 254
Re: MARDEC, de Multifunctionele ARduino dcc DECoder.
« Reactie #1384 Gepost op: 22 november 2019, 22:24:19 »
FYI

Toevallig gisteren tegen 'out-of-sync' errors aangelopen met een standaard chinese Arduino Nano.
Dus een andere / verse nano gepakt en die deed het helaas ook niet. Bah.
Dus ik meteen denken:  meerdere nieuwe nano's die stuk zijn ?  de windows10 update  ? de usb-port van de pc ? of de usb kabel ?
Nou, om een lang verhaal kort te houden : nee, het was een nieuwere setting in de Arduino IDE waar ik tegenaan liep.

Ik had deze nog nooit eerder opgemerkt. Je ziet hem pas als je de processor selecteert
Er staat nu een Old Bootloader keuze bij - en als ik die selecteer dan werkt het uploaden wel.



Er is dus iets veranderd in de afgelopen periode (want had hier nog nooit eerder last van gehad)
Ik weet niet of Mardec, of de opvolger daarvan en de upload-tool die Nico gemaakt heeft hier ook door beïnvloed kan zijn/worden.

Remco.
N-spoor in de koelkast gezet - nu heerlijk bezig met LGB op zolder (dcc, multimaus, massoth, mardec, arloco)

Ad Cleijsen

  • Offline Offline
  • Berichten: 609
Re: MARDEC, de Multifunctionele ARduino dcc DECoder.
« Reactie #1385 Gepost op: 23 november 2019, 08:03:53 »
Kijk, ik kom er wel. Maar dag gaat even duren.

@spock
Dinsdag gaat niet lukken. Zit voor werk elders in den lande, dus wordt een weekje later.

@gruspoor
Je hebt me duidelijk gewezen op mijn makke. Bedankt. We gaan daar maar eens mee aan de gang.

Heren groet, een volgende fase.

Blijft dat de gekochte arduino het dus gewoon moet doen en ik ook verder kan met software probeersels.

72sonett

  • Team encyclopedie
  • Offline Offline
  • Berichten: 1716
    • El Carrilet
Re: MARDEC, de Multifunctionele ARduino dcc DECoder.
« Reactie #1386 Gepost op: 23 november 2019, 08:54:16 »
Zet de temperatuur van de soldeerbout wat hoger als die instelbaar is, of neem een soldeerbout met wat meer vermogen, 25 W of zo.

NTeering

  • Offline Offline
  • Berichten: 894
    • ARduino Controlled MOdel RAilway
Re: MARDEC, de Multifunctionele ARduino dcc DECoder.
« Reactie #1387 Gepost op: 23 november 2019, 09:05:09 »

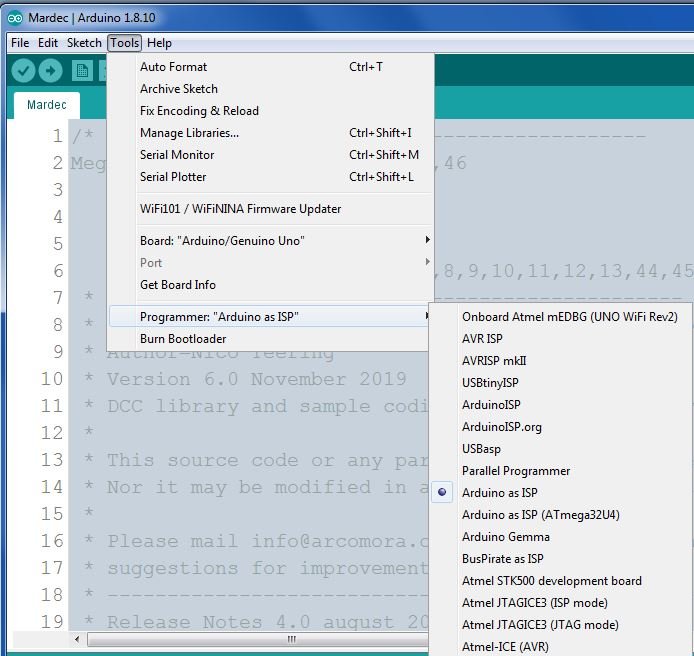

Die 'Old Bootloader' versie heb ik helaas niet in m'n IDE zitten. (1.8.10)



De processoren worden eerst van een bootloader voorzien m.b.v een Arduino en een speciaal shield
Op de Arduino is de standaard ArduinoISP geladen.

Vervolgens word met Xloader er de hex file van de Blink sketch opgezet. Dat wordt met een speciale DCCNext gedaan, voorzien van Ziff socket.



De Upload scripts gebruiken van de IDE alleen AVRDUDE.exe. Deze wordt mee-geïnstalleerd met de Arcomora software.
Dat is inmiddels al een wat oudere versie.
Wellicht verstandig om deze vernieuwen in de distributie.

Nico




Duikeend

  • Offline Offline
  • Berichten: 662
Re: MARDEC, de Multifunctionele ARduino dcc DECoder.
« Reactie #1388 Gepost op: 23 november 2019, 11:31:42 »
omdat ik ook 1.8.10 draai en die optie "processor" niet zag heb ik even verder gekeken.
deze optie komt te voorschijn als je als bordje de arduino NANO selecteert. dus het zit er wel in maar is niet bij alle bordjes beschikbaar
Huidige projectje: mijn knutsels en een 1500 in parts

zwitserland

  • Offline Offline
  • Berichten: 57
Re: MARDEC, de Multifunctionele ARduino dcc DECoder.
« Reactie #1389 Gepost op: 26 november 2019, 16:39:46 »
Hallo Nico,

Bij het inschakelen van DR 5000 in combinatie met de MARDEC gaat deze steeds in de configuratie staan.
Als ik hem dan weer in de bedrijfsstand zet blijft hij daar wel instaan.
Wat kan hier de oorzaak van zijn?

Groet Jan.

NTeering

  • Offline Offline
  • Berichten: 894
    • ARduino Controlled MOdel RAilway
Re: MARDEC, de Multifunctionele ARduino dcc DECoder.
« Reactie #1390 Gepost op: 26 november 2019, 18:48:49 »
Hallo Jan,

De opstartmodus is een standaard instelling.
Kijk even bij het I-commando, laatste item.

Mvg
Nico

zwitserland

  • Offline Offline
  • Berichten: 57
Re: MARDEC, de Multifunctionele ARduino dcc DECoder.
« Reactie #1391 Gepost op: 26 november 2019, 19:37:51 »
Hallo Nico,

Bedankt voor de tip.
Het werkt.

Groet Jan.

NTeering

  • Offline Offline
  • Berichten: 894
    • ARduino Controlled MOdel RAilway
Re: MARDEC, de Multifunctionele ARduino dcc DECoder.
« Reactie #1392 Gepost op: 17 december 2019, 15:46:05 »
MARDEC 6.0 is beschikbaar!

Vandaag is eindelijk Mardec 6.0 vrijgegeven.
Download van www.arcomora.com/download.

Wijzigingen:
Nieuw:
•   Het ‘denderen’ van servo’s aan het eind van de rotatie. Hierbij kan de servo tot 4 keer denderen met hoeken van 1 t/m 9 graden.
Dit kan verschillen voor beide hoeken.
•   De test opie voor accessoires is gewijzigd. In plaats van een aantal maal de accessoire te activeren kan met de T-toets de accessoire worden aan- uitgezet. Dit simuleert het DCC signaal.
•   Buddy- en puntstukpoorten kunnen weer zelf gekozen worden.
•   De menu structuur voor het wijzigen van accessoires is vereenvoudigt.
Toegevoegd is het E-commando; dat is een combinatie van <enter> (=opslaan) en het Algemene E-commando (=starten van bedrijfsmodus)
•   De Single one shot kan ook worden geactiveerd door een Down en/of een Up puls.
•   De twee random functies zijn samengevoegd tot één random fuctie met aan/uit tijden van 20ms. tot 600 sec.
Ook is het hierbij mogelijk om een vaste aan of uit tijd in te stellen.
•   Een input kent nu ook een invert optie.
•   Een individuele poort kan nu ook worden gereset met het R-commando. Het is dus niet meer nodig om het adres op 0 te zetten.
•   Terug naar configuratie toestand kan nu ook met het P-commando.
•   De Quick-Config mode. Hiermee kan snel een wijziging worden doorgevoerd voor ’n poort.
        Met ‘P’ wordt de configuratie gestart en meteen om het poortnummer gevraagd.
        Na de wijziging kun je direct met ‘E’ de wijzigingen opslaan en weer terug naar bedrijfsmodus.

Foutherstel:
       Ook op de poorten 12 t/m 16 kunnen servo’s worden gebruikt.


« Laatst bewerkt op: 17 december 2019, 17:46:41 door NTeering »

Rien Ridderhof

  • Offline Offline
  • Berichten: 48
Re: MARDEC, de Multifunctionele ARduino dcc DECoder.
« Reactie #1393 Gepost op: 17 december 2019, 16:50:59 »
Hallo Nico,

Ik heb op dit moment een RGB strip op de Mardec shield aangesloten. deze is op de poorten 3, 4 en 9 gedaan als PWM acc. Kan poort 1 nu ook nog gebruikt worden voor een enkele witte strip?
ik heb van alles geprobeerd maar krijg het niet voor elkaar.
Volgens de handleiding kunnen poorten 1, 3, 4 en 9 hiervoor gebruikt worden.
Kun je enig licht hierop werpen? b.v.h.d.

m.v.g.
Rien

m.v.g
Rien

John van Staaijeren

  • Offline Offline
  • Berichten: 63
  • DSD
    • Baanplan Middelpunt
Re: MARDEC, de Multifunctionele ARduino dcc DECoder.
« Reactie #1394 Gepost op: 17 december 2019, 17:04:32 »
Hallo Nico,

Dat zijn nog eens mooi nieuwe functies.

Jammer dat Hobby in Praktijk is opgeheven,
want ik had mooi plannen voor een aantal Mardec en ArLoco workshops in voorbereiding.

Zeker gezien het aantal positieve reacties op de laatste HIP 2.0 Vriendendag met jouw en mijn demonstratie van de ArCoMoRa mogelijkheden.


Met vriendelijke groet,

John van Staaijeren
ex-Teamlid Team Hobby in Praktijk
N-spoor, Intellibox / ESU ECoS en Koploper
