Auteur Topic: Diesel Vijf (DE-5) in messing van FRIE  (gelezen 173655 keer)

martijn v m

  • Offline Offline
  • Berichten: 4452
  • Heerwijk in H0
    • vames
Re: Diesel Vijf (DE-5) in messing van FRIE
« Reactie #315 Gepost op: 19 januari 2016, 20:06:26 »
En. Al foto's. Verder niet nieuwsgierig hoor.

verstuurd vanaf mijn S6 EDGE

Bouwt aan H0 modeltrambaan Heerwijk

Biesje

  • Offline Offline
  • Berichten: 2177
    • Biesje.nl
Re: Diesel Vijf (DE-5) in messing van FRIE
« Reactie #316 Gepost op: 19 januari 2016, 20:57:16 »
Als Karst alle onderdelen binnen heeft dan hoop ik dat we zo een rijdend geheel zien (y) Dan is hij nu druk bezig met bouwen en foto's nemen en zo  ;D

Mvg,

Robert

Romar

  • Offline Offline
  • Berichten: 3837
    • Driehuizen in 1:87
Re: Diesel Vijf (DE-5) in messing van FRIE
« Reactie #317 Gepost op: 19 januari 2016, 21:01:44 »
Update komt om 01:12:56 online gok ik. ;D
Herrie liefhebber, Early hardcore, Industrial & Frenchcore.

martijn v m

  • Offline Offline
  • Berichten: 4452
  • Heerwijk in H0
    • vames
Re: Diesel Vijf (DE-5) in messing van FRIE
« Reactie #318 Gepost op: 19 januari 2016, 21:35:22 »
 ;D ;D
Bouwt aan H0 modeltrambaan Heerwijk

Karst Drenth

  • Offline Offline
  • Berichten: 10231
  • NS blauw, groen, rood, bruin, grijs en standgroen
    • Plan U op Sleutelspoor
Re: Diesel Vijf (DE-5) in messing van FRIE
« Reactie #319 Gepost op: 19 januari 2016, 23:12:32 »
Nou, stelletje ongeduldigen ;) :D :P

Hier dan wat plaatkes ;)

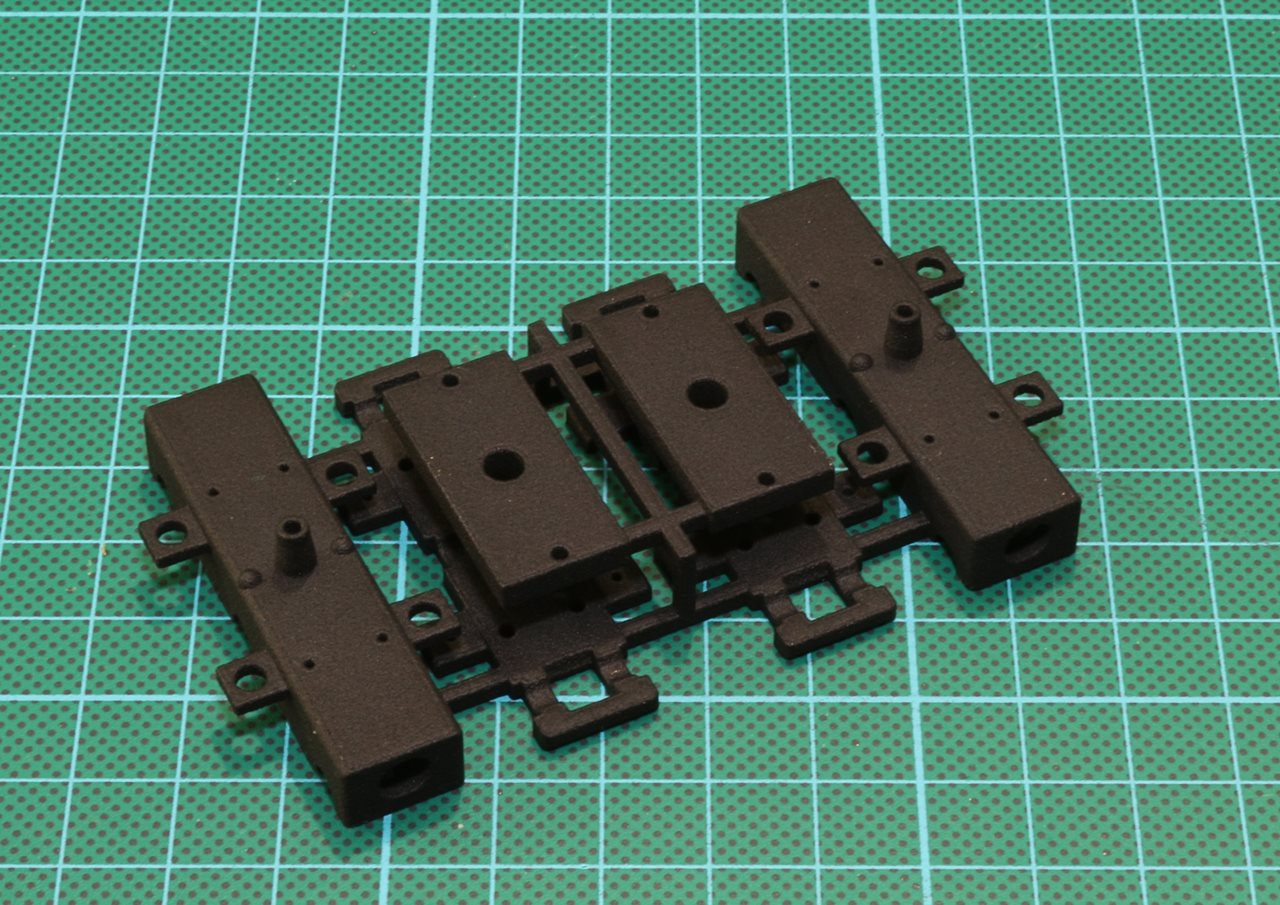

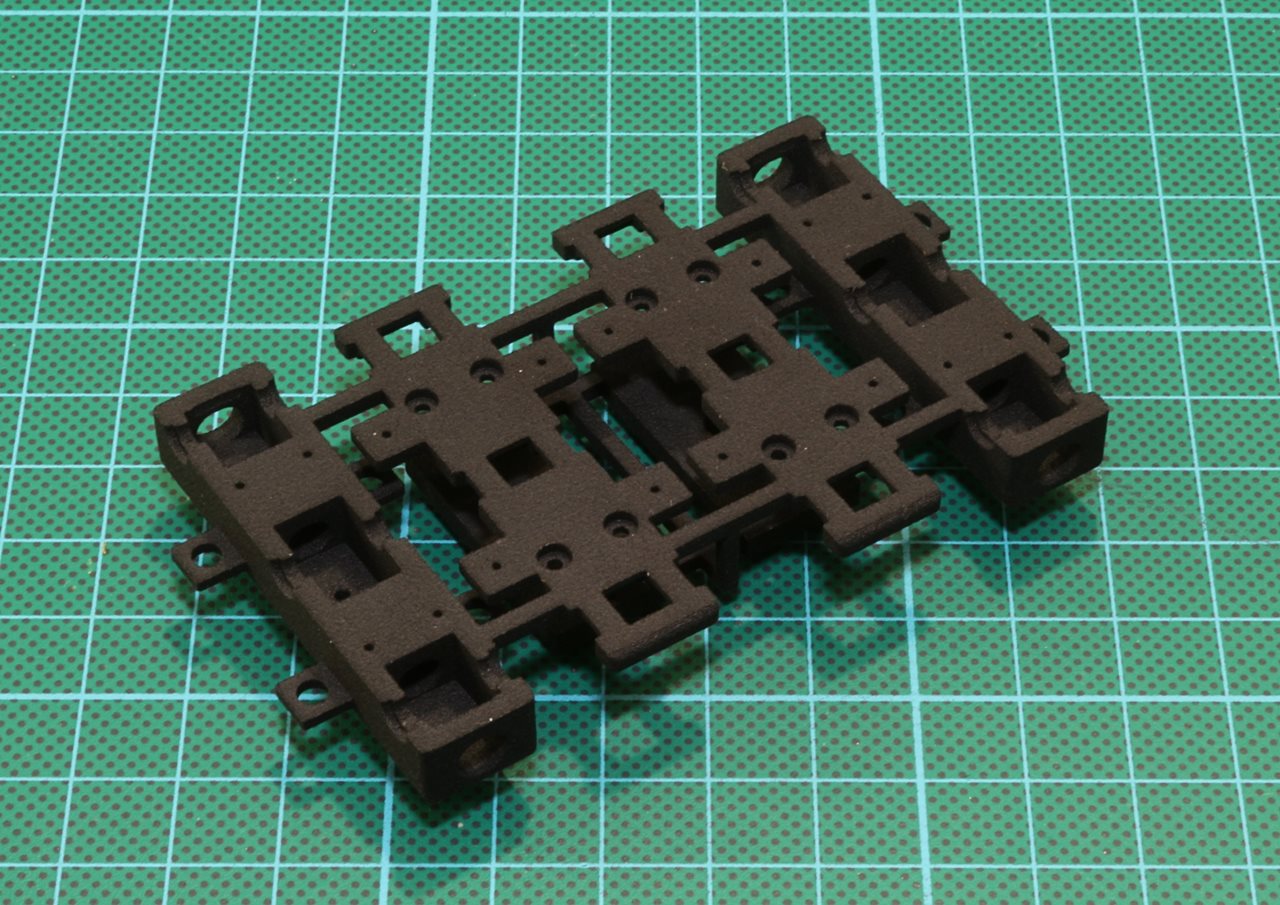

De printsels :)



... bovenzijde van de draaistellen



... en de onderkanten

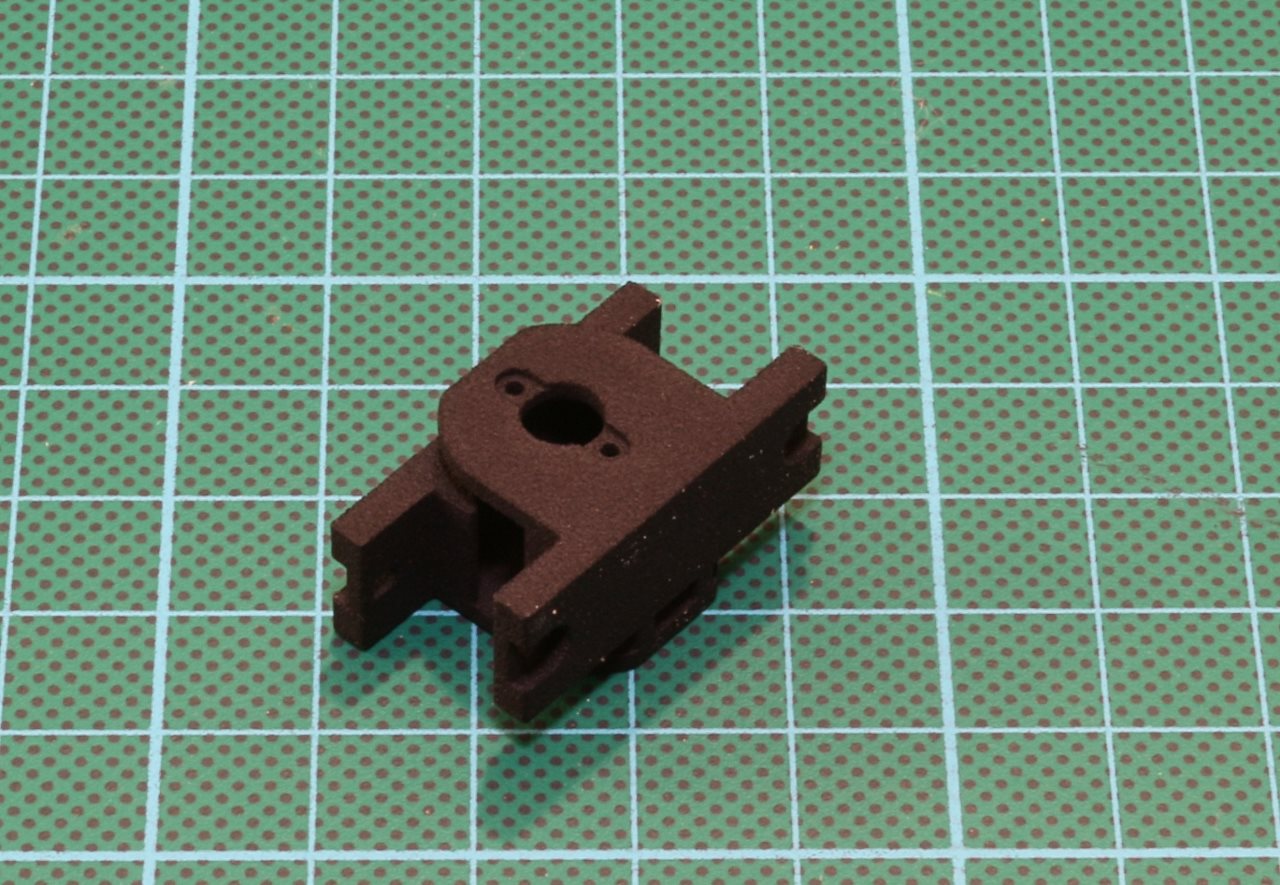

... motorsteunen

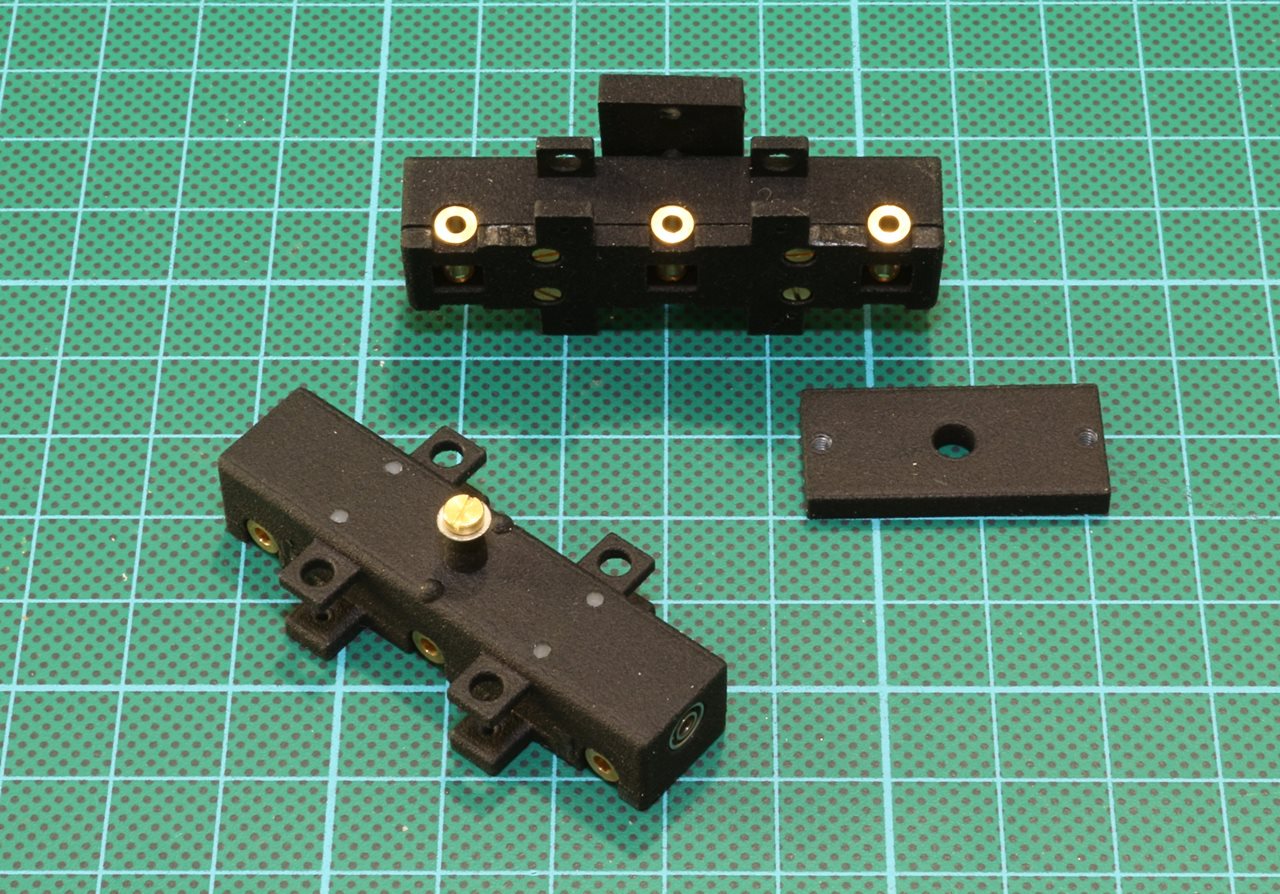

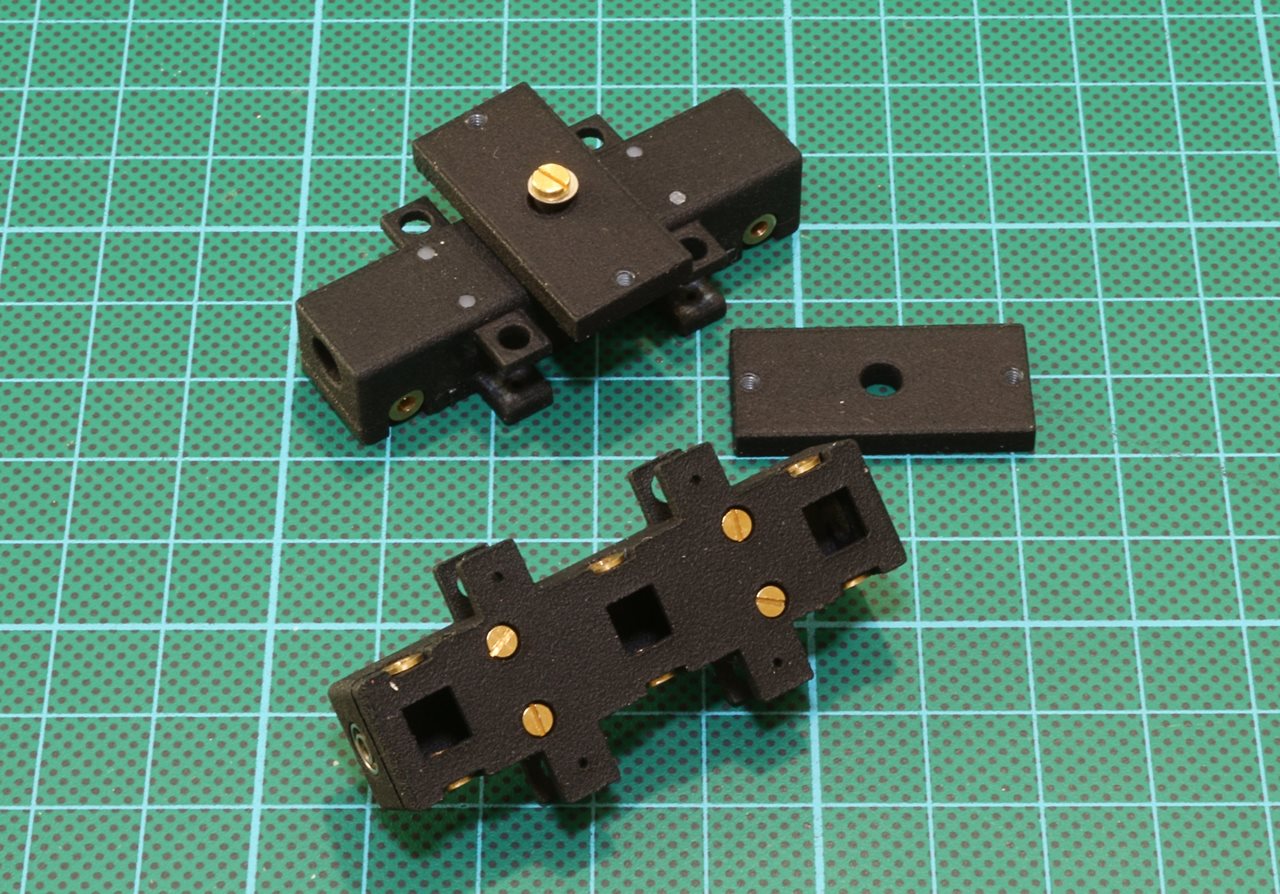

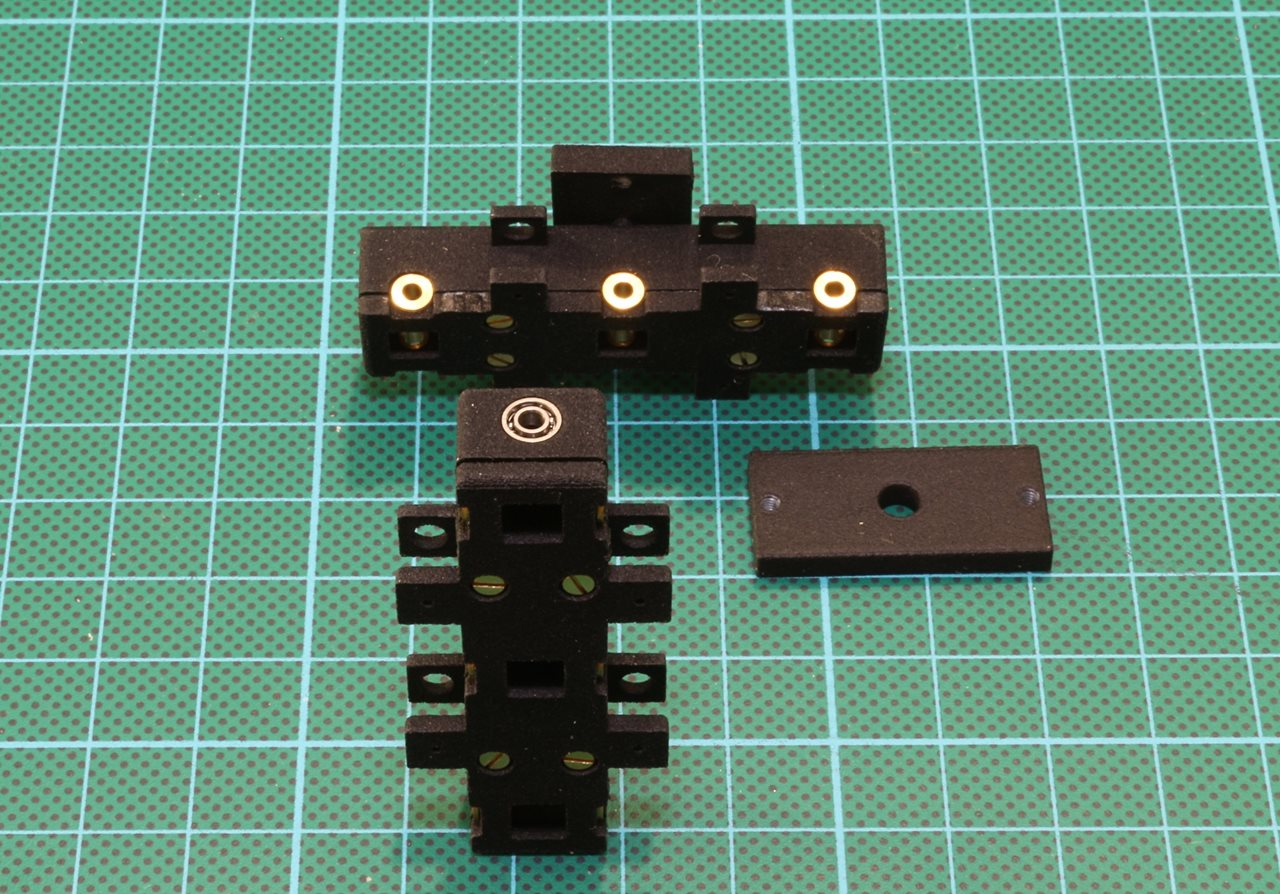

Gemonteerd:



... het past eigenlijk allemaal perfect. Alleen zijn de bovenste gaten wat te lang om er helemaal M1.6 door te tappen (tap te kort ;) :P ) daar ga ik nog wat uitsparing in maken bovenin.
Verder pluim voor de maatvoering van Shapeways. Alles pas precies, zuigend, zoals ik ontworpen heb :)



... ook de lagertjes passen mooi strak.



... en de kogellagers natuurlijk ;) Oplegplaatje doet ook precies wat het doen moet. Draaistel heeft een mooie bewegingsruimte :D

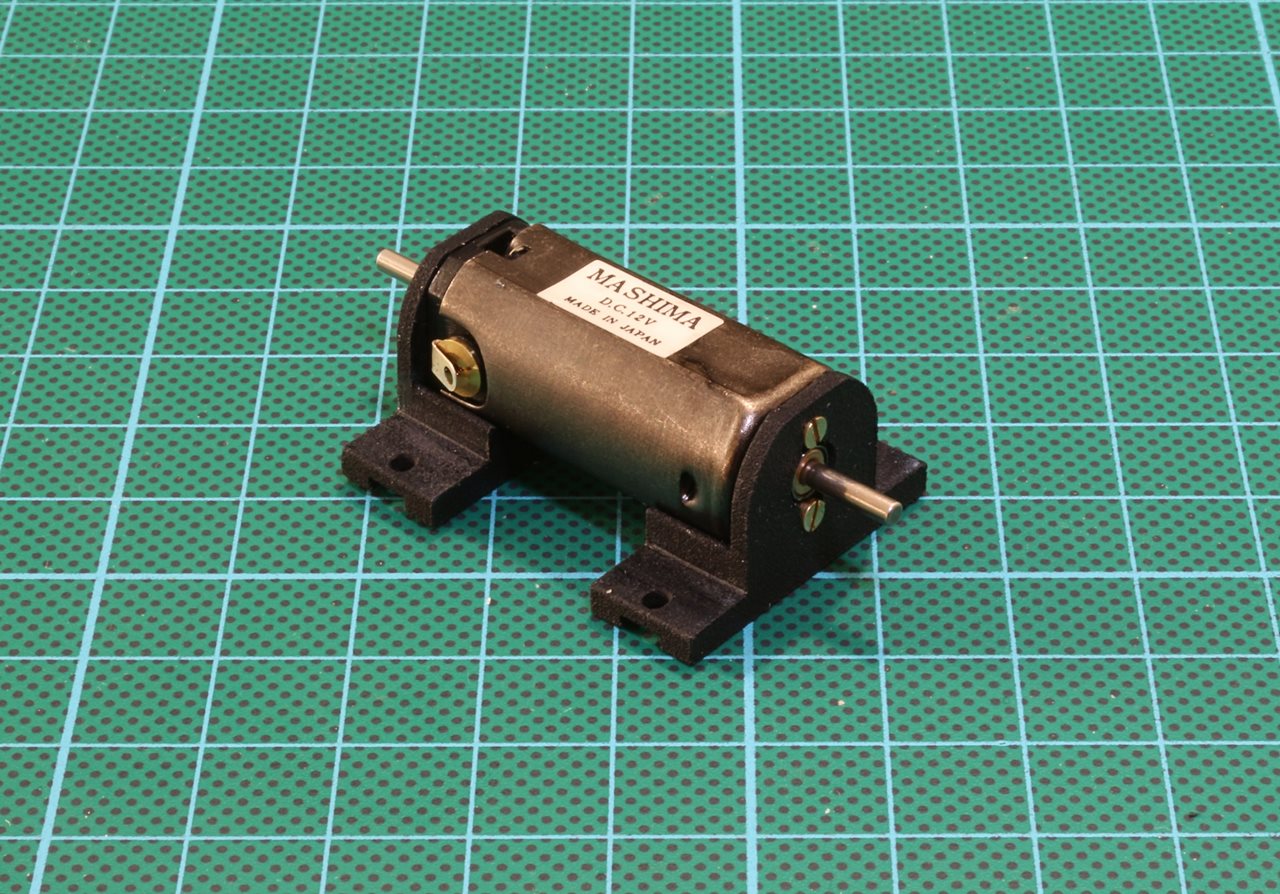

De motor(steunen):



... weinig van te zeggen, past 'like a hand in a glove' :D

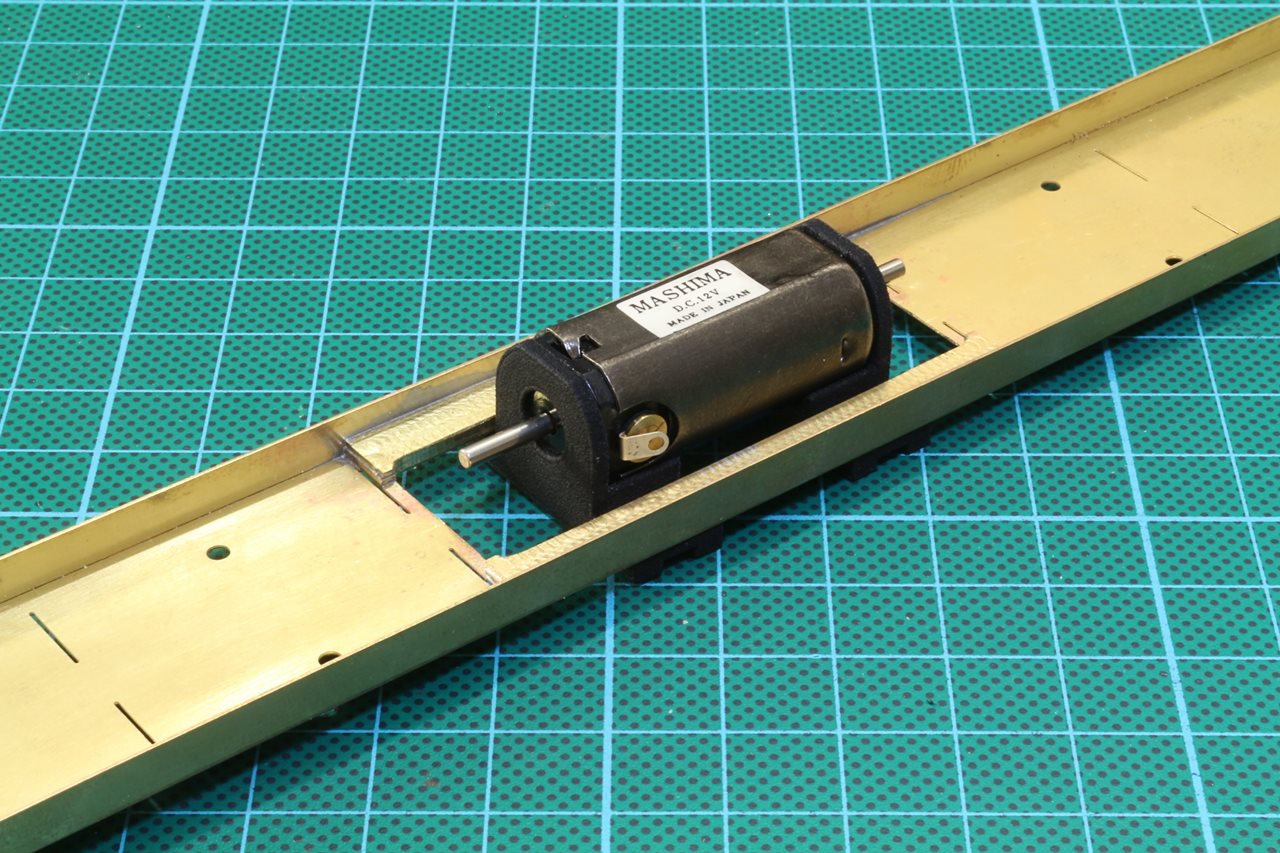

... daar moet ie komen.

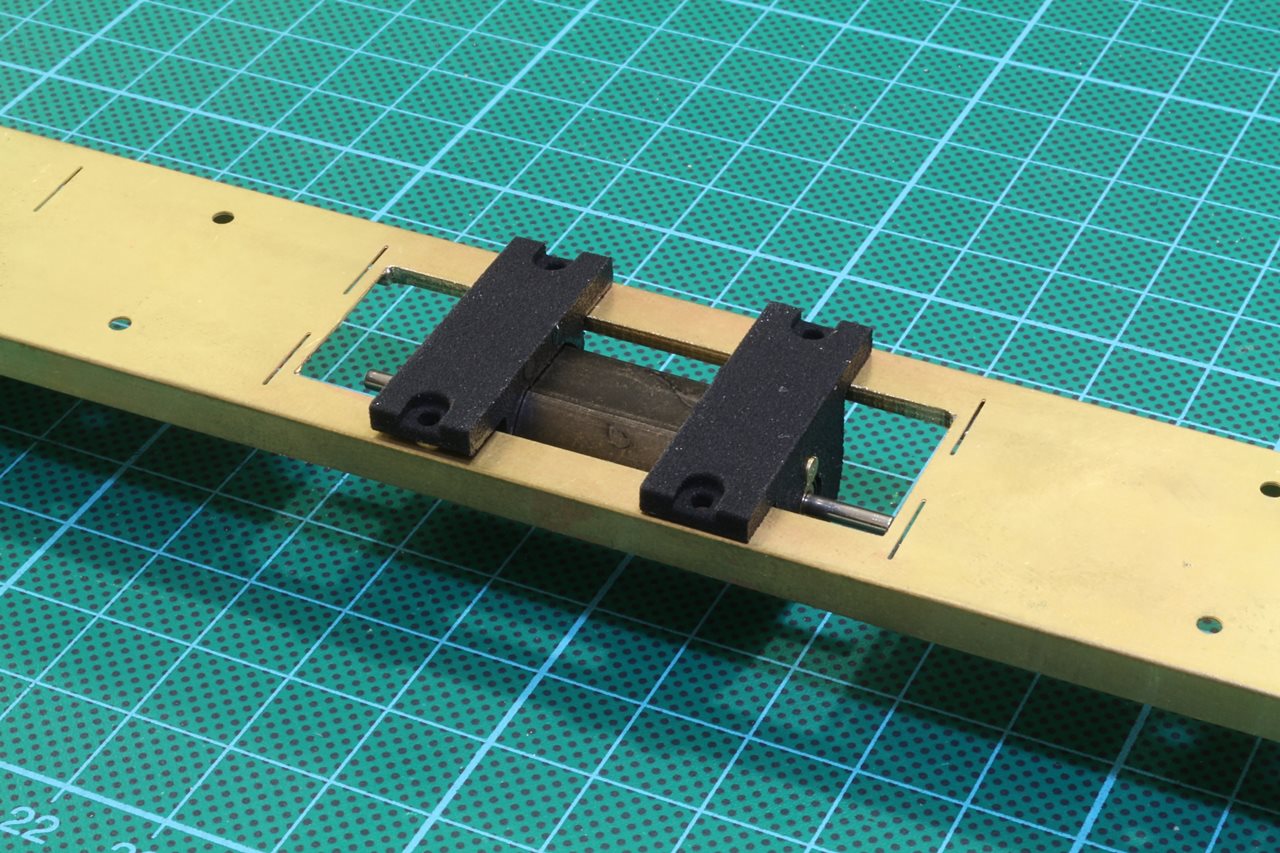

.. zodat ie helemaal onder de bodem uitsteekt

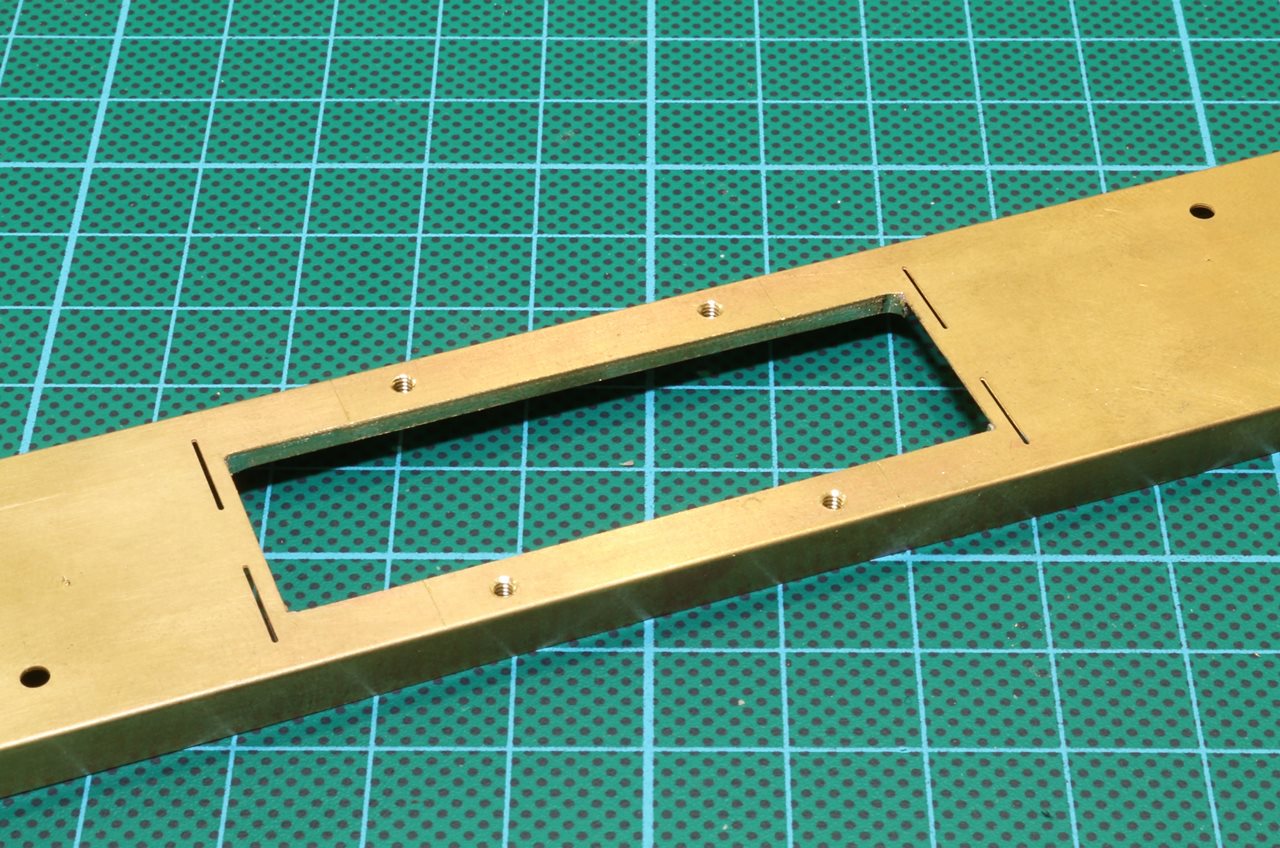

... gaatjes geboord (1.5mm ) en M2 draad getapt in de al eerder aangebrachte opdubbeling.

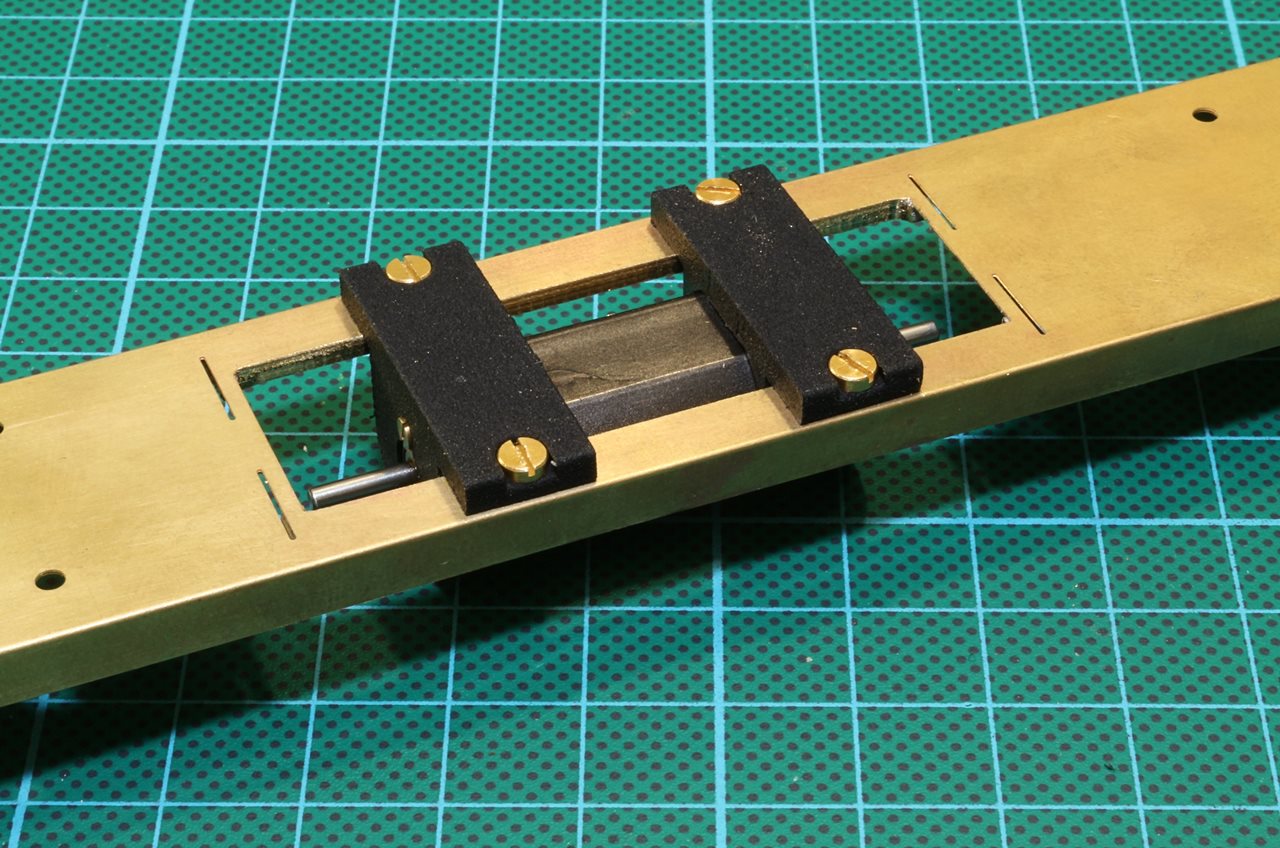

... en 4 stuks M4 boutjes doen de rest :) Zit mooi strak en goed vast !

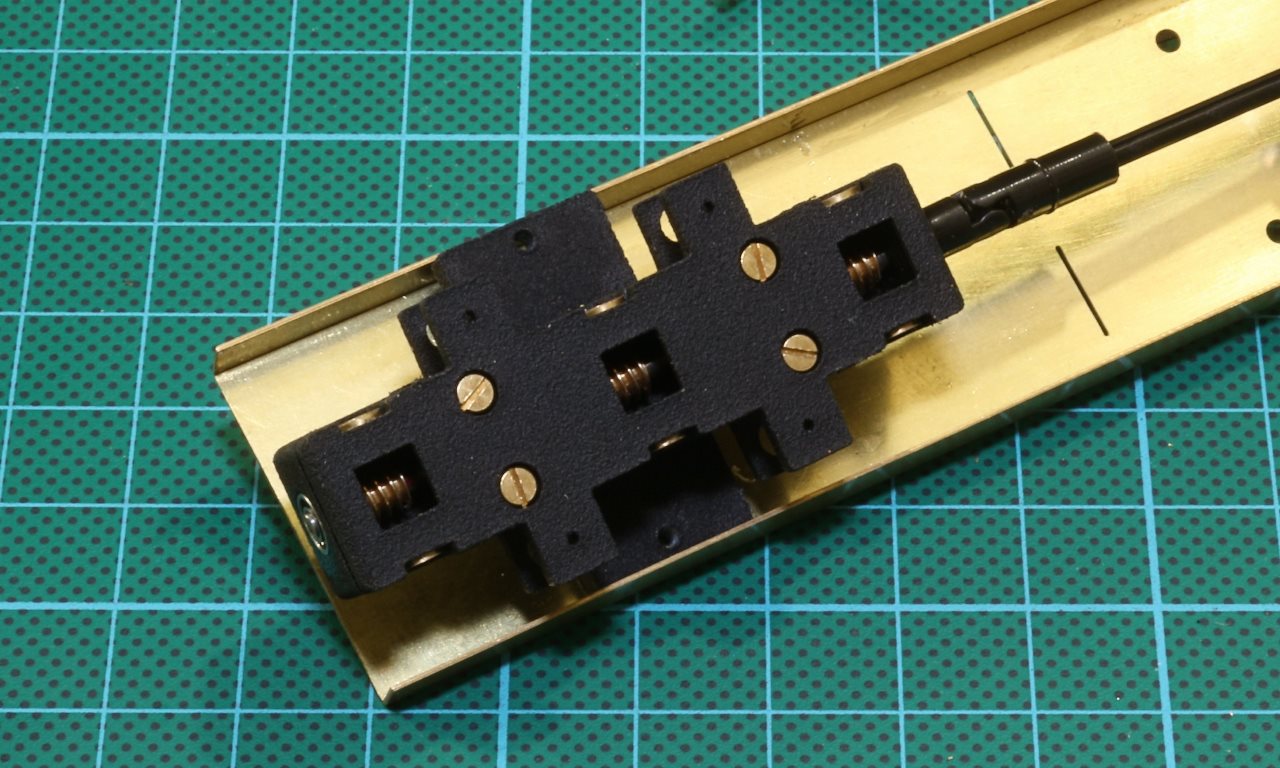

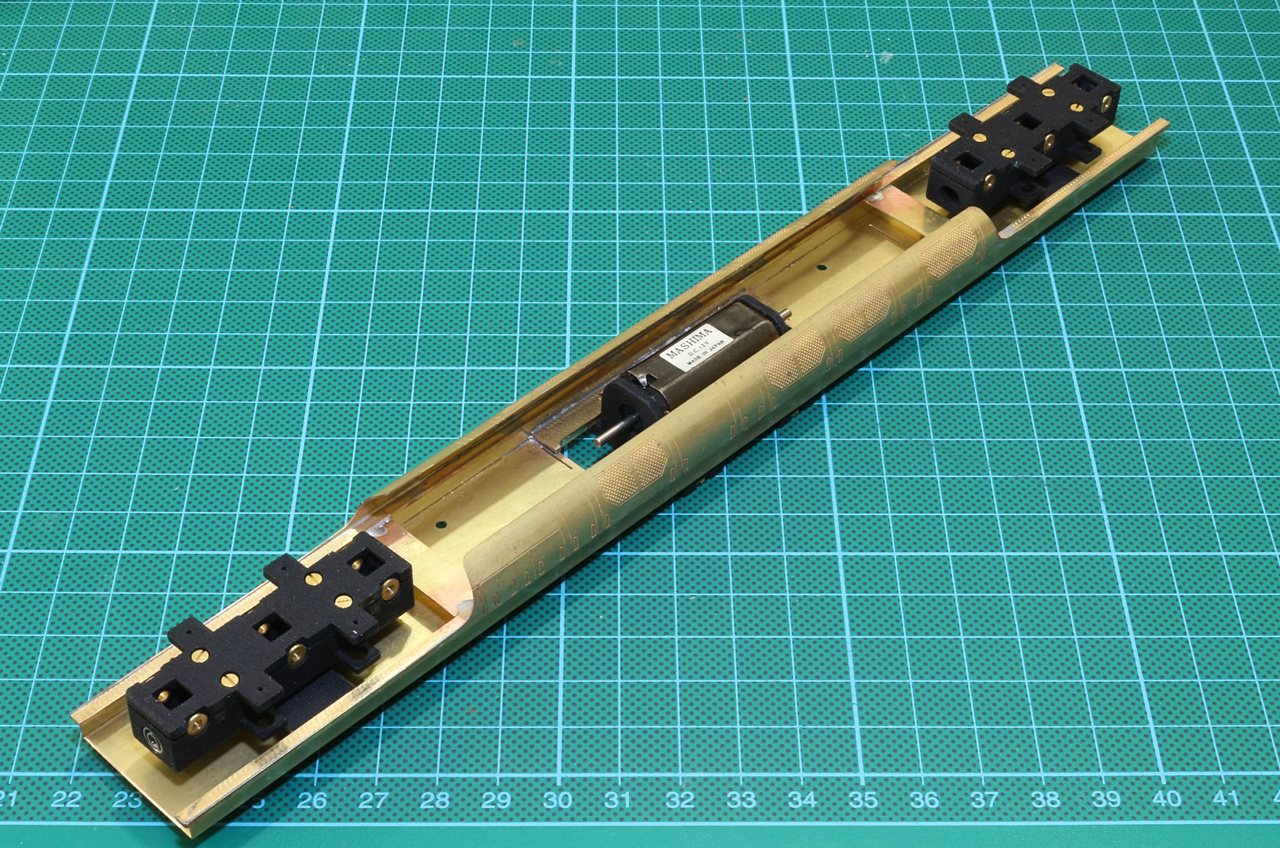

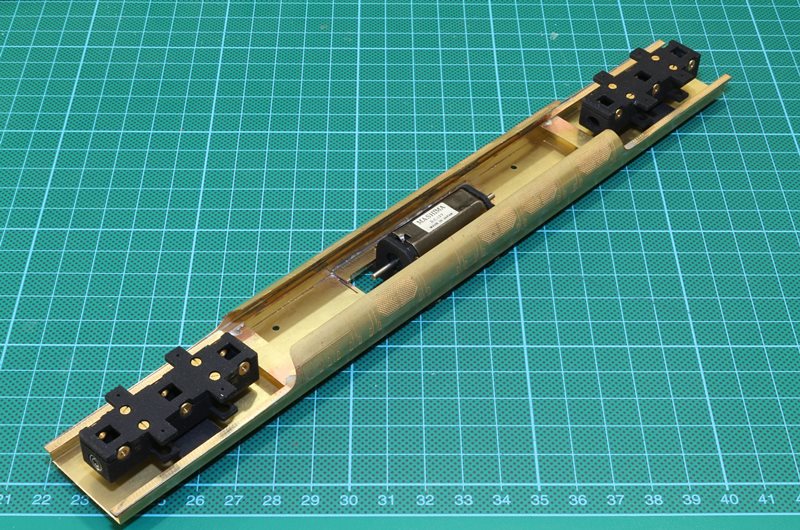

... overzichtje hoe e.e.a. onder de bodem komt :)

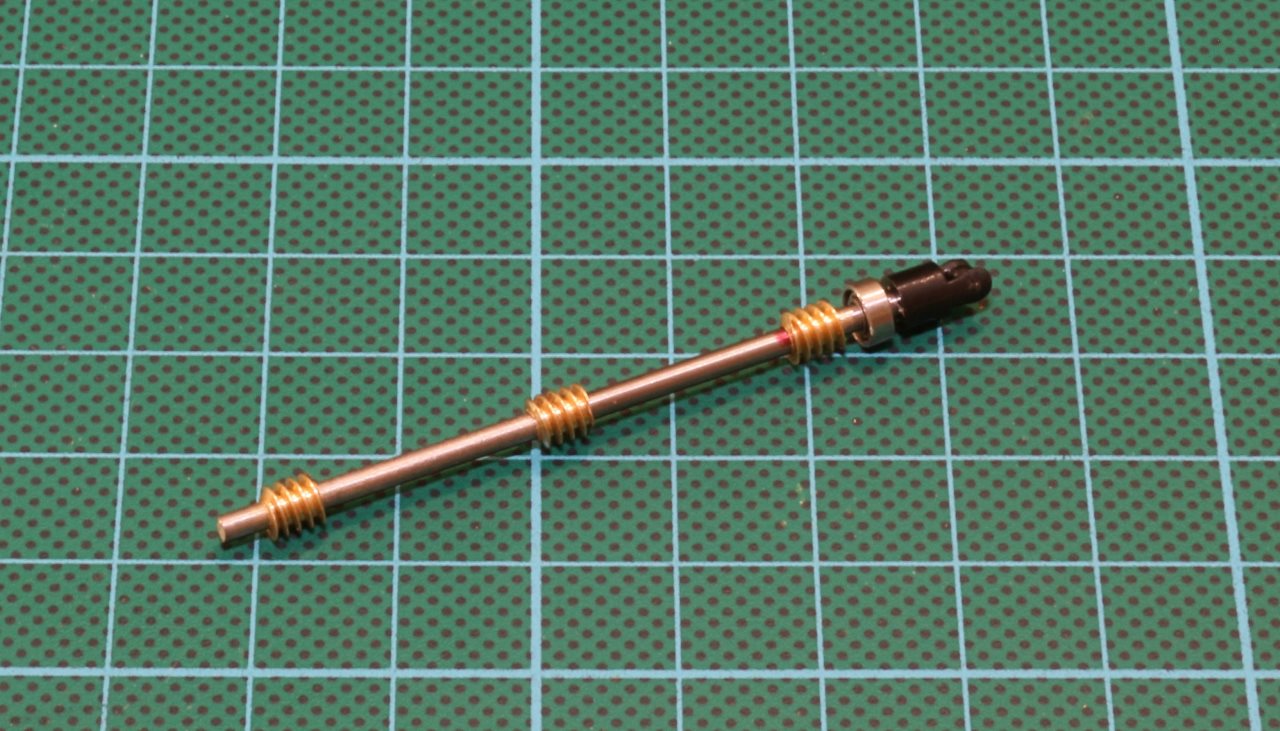

De wormpjes:



... asje wat nabewerkt ( met korrel 400 schuurpapier, as in de draaibank ), zodat de lagers er zuigend op gaan, maar de wormen toch strak op de as zitten.
De wormen zijn er ook in de draaibank op geperst.

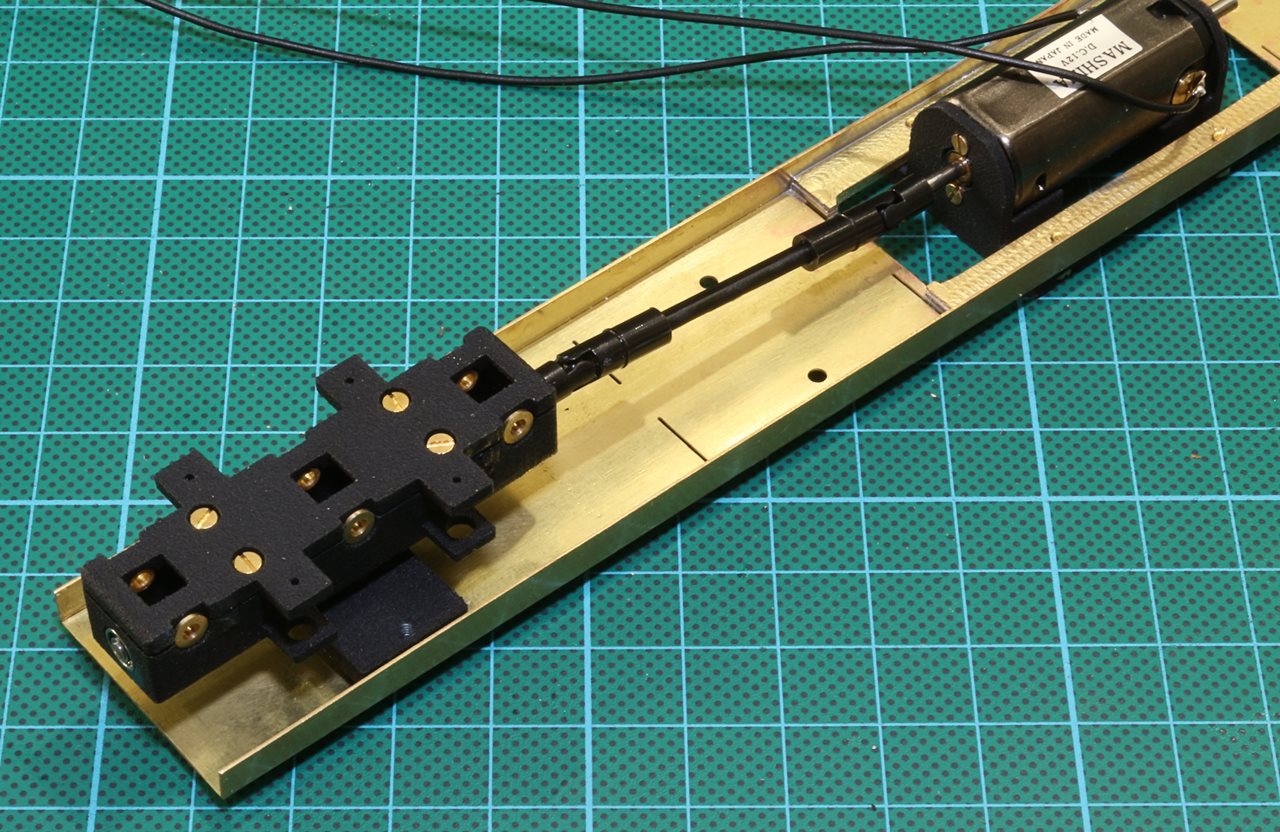

... cardan aangesloten tussen motor en draaistel...



... drupje olie in de lagers en even laten draaien... MAN ! wat loopt dat mooi en geruisloos :D :D :D Hier een blik op de wormen.

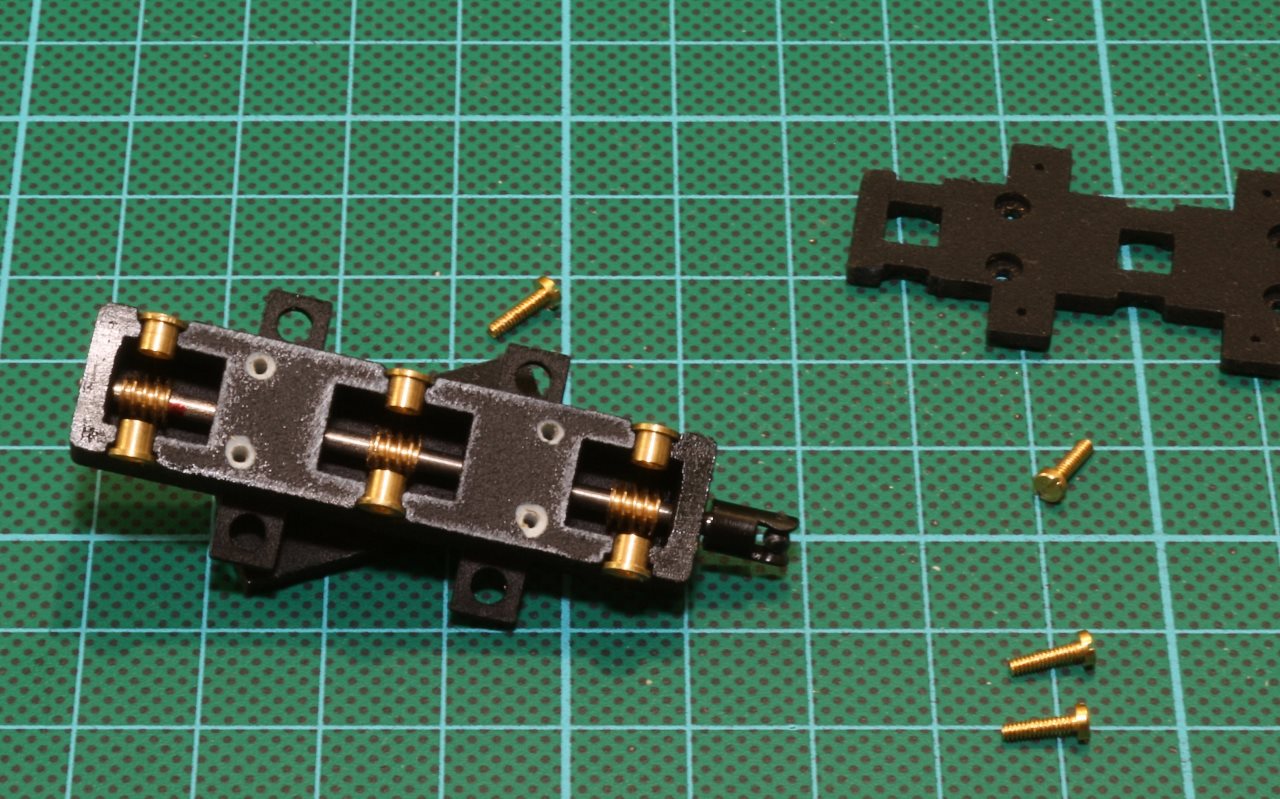

... draaistel even voor jullie gemonteerd, zodat je een kijkje binnenin kunnen nemen. De witte 'vlekken' komen van het gladschuren van de pasvlakken van de beide delen ;)


Morgen komen misschien de assen. De as-tandwielen zullen nog wel een tijdje onderweg zijn vrees ik...

Dus zelfstandig rijden duurt nog een tijdje. Maar met de assen er in, kunnen al wel rijproeven met het hele stel gedaan worden ;)


Grtzz,

Karst

prutser

  • Online Online
  • Berichten: 6516
  • Spaar ze allemaal.
Re: Diesel Vijf (DE-5) in messing van FRIE
« Reactie #320 Gepost op: 19 januari 2016, 23:22:15 »
Waarom geen dubbel z (ZZ) lagers, die zijn al gesmeerd én beschermd tegen vuil.

Stephan.
« Laatst bewerkt op: 19 januari 2016, 23:25:55 door prutser »

Klaas Zondervan

  • Offline Offline
  • Berichten: 25259
    • Pagina van klaas
Re: Diesel Vijf (DE-5) in messing van FRIE
« Reactie #321 Gepost op: 19 januari 2016, 23:36:59 »
Het is misschien al ergens gezegd, maar ik kan het niet zo gauw terugvinden: van wat voor materiaal zijn die geprinte draaistelframes gemaakt?

Waar ik ook benieuwd naar ben, hoe ga je de stroom afnemen van de wielen? Maar dat komt misschien nog in een latere aflevering van deze serie.

Karst Drenth

  • Offline Offline
  • Berichten: 10231
  • NS blauw, groen, rood, bruin, grijs en standgroen
    • Plan U op Sleutelspoor
Re: Diesel Vijf (DE-5) in messing van FRIE
« Reactie #322 Gepost op: 19 januari 2016, 23:42:33 »
Klaas,

Het is nylon.

Stroomafname als het niet nodig is niet. De rest van de trein neemt op alle assen af.

Anders printje 0.5mm met fosforbrons boven de flenzen an de beide buitenste assen.

@stephan

In dit formaat ?? ( 5mm buiten, 2mm binnen... ) :P

Grtzz,

Karst

prutser

  • Online Online
  • Berichten: 6516
  • Spaar ze allemaal.
Re: Diesel Vijf (DE-5) in messing van FRIE
« Reactie #323 Gepost op: 19 januari 2016, 23:53:00 »
Ja.

Hier bijvoorbeeld.
http://www.neita.nl/winkel/lagersminzz.html
Misschien zijn ze een stuk prijziger dan open lagers dat weet ik niet en misschien lopen ze (in het begin) wel een tikkie zwaarder omdat er vet in zit en jij ze met olie smeert.

Stephan.
« Laatst bewerkt op: 19 januari 2016, 23:58:48 door prutser »

Klaas Zondervan

  • Offline Offline
  • Berichten: 25259
    • Pagina van klaas
Re: Diesel Vijf (DE-5) in messing van FRIE
« Reactie #324 Gepost op: 20 januari 2016, 00:09:46 »
Nylon, dat is duidelijk.
Stroomafname lijkt me inderdaad niet nodig als alle andere wielen stroom afnemen. Zeker omdat de de motorwagen niet aan de kop van de trein zit.

Kogellagers lijkt me een beetje te veel van het goede. ik vraag me zelfs af of lagerbussen wel nodig zijn. Je zou de assen ook rechtstreeks in het nylon kunnen lageren. Doen de meeste seriefabrikanten ook.

Karst Drenth

  • Offline Offline
  • Berichten: 10231
  • NS blauw, groen, rood, bruin, grijs en standgroen
    • Plan U op Sleutelspoor
Re: Diesel Vijf (DE-5) in messing van FRIE
« Reactie #325 Gepost op: 20 januari 2016, 00:15:57 »
De kogellagers zouden wellicht ook gewone bussen kunnen zijn.  :P  maar ik vind het wel stoer :) prijsverschil is twee duppies per lager ;)

Iets van lagermateriaal anders dan geprint moet er wel in. Hoewel behoorlijk maatgetrouw, hebben printers toch ( nog ) problemen met rondingen. De gaten zijn dus wel een soort van rond, maar hebben 'steppings'. Gevolg is dan dat het overmatig slijt door de kleine contactvlakjes. Heb je op deze manier met lagerbussen geen last van ;)

@stephan

Best aan de prijs. Meer dan vijf maal zoveel als die er nu inzitten  :o :o

Grtzz,

Karst

Huib

  • Offline Offline
  • Berichten: 1497
    • Avontuur in Miniatuur
Re: Diesel Vijf (DE-5) in messing van FRIE
« Reactie #326 Gepost op: 20 januari 2016, 07:43:02 »
Hi Karst,

Indrukwekkend stukje desktop engineering. Mooi gedaan!

Grtz,

Huib
Buitenlust in 1:43,5 | BMD16N, BMD16N-SD | website: www.avontuurinminiatuur.com | vlog: www.prutsvlog.nl |
updates: https://www.instagram.com/huibmaaskant/

Pauldg

  • Offline Offline
  • Berichten: 6428
Re: Diesel Vijf (DE-5) in messing van FRIE
« Reactie #327 Gepost op: 20 januari 2016, 08:38:18 »
En daar ging de verkoopbaarheid van spuds en Bull Ants down the drain... Piet zal je dankbaar zijn  ;D

Prachtige oplossing, ik wil ook eens zo'n ding voor schaal 0 ontwerpen. Voordeel is dan dat je de motor er in kunt integreren (of haaks op monteren, heb ik ook wel eens gedaan).

Groeten, Paul
Boomshanka!

Jeroen Water

  • Offline Offline
  • Berichten: 5142
  • NS tijdperk IV (1973/1974)
    • Flickr Fotostream Jeroen Water
Re: Diesel Vijf (DE-5) in messing van FRIE
« Reactie #328 Gepost op: 20 januari 2016, 08:48:41 »
Dat 3D printen is toch wel een verrekt mooie techniek zeg! Mooi om te zien wat je op de pc ontwerpt ook zo maatvast geleverd wordt. Prachtig stuk werk weer, Karst!  (y) (y)

Jeroen
Bouwt aan Ermehuizen met het dienstregelingsjaar 1973/1974

martijn v m

  • Offline Offline
  • Berichten: 4452
  • Heerwijk in H0
    • vames
Re: Diesel Vijf (DE-5) in messing van FRIE
« Reactie #329 Gepost op: 20 januari 2016, 08:57:58 »
Wauw. Dat is echt gaaf.



verstuurd vanaf mijn S6 EDGE

Bouwt aan H0 modeltrambaan Heerwijk
