Digikeijs DR4018: Seinen aansturen

[Rob Moerkerken]

@Paul

Je hebt een PB

gr. Rob

[Bert_Apd]

Hallo allemaal,

Tot op heden heb ik met veel plezier geprobeerd de werking en mogelijkheden van de DR4018 in dit draadje wat duidelijker te maken.

In een aantal andere draadjes ben ik echter tot de ontdekking gekomen dat mijn bijdragen blijkbaar beperkt en onzinnig zijn aangezien ik geen kennis van zaken heb, althans onvoldoende voor het niveau van dit forum.

Het lijkt mij dan ook maar beter om me binnen dit forum niet meer te melden met onzinnige informatie, dat heeft weinig zin...

Ik wens Rob en Paul verder succes met het schrijven van handleiding en hulpprogrammatuur en hoop dat mijn (beperkte) voorbeelden van het gebruik van de DR4018 daarbij toch nog een kleine bijdrage hebben kunnen leveren.

Ook alle anderen die een positieve bijdrage hebben geleverd of nog gaan leveren, bedankt.

Groet,

Bert

[ruudns]

Bert, dat lijkt me erg sterk als je item bijna 9000 maal gelezen wordt . Met een klein beetje eelt op je zieltje overleef je het commentaar wel . Ga vooral door met je project, daar heb je teveel volgers voor .

[Ad_M]

Hallo allemaal,

Tot op heden heb ik met veel plezier geprobeerd de werking en mogelijkheden van de DR4018 in dit draadje wat duidelijker te maken.

In een aantal andere draadjes ben ik echter tot de ontdekking gekomen dat mijn bijdragen blijkbaar beperkt en onzinnig zijn aangezien ik geen kennis van zaken heb, althans onvoldoende voor het niveau van dit forum.

Het lijkt mij dan ook maar beter om me binnen dit forum niet meer te melden met onzinnige informatie

Groet,

Bert

Ik reageer niet veel op dit forum, lees meestal, maar moet nu echt reageren
Maar wil je hierbij HEEL hartelijk danken voor het werk wat je hier neergezet heb
Ik heb echt van je uitleg zitten genieten, hoe graag je het deed en de oplossingen die je bracht
In de toekomst zal ik er zeker gebruik van maken

Mvg,
Ad (N NL rijder)

[Bert_Apd]

Hallo allemaal,

Het is even stil geweest in deze topic, maar uit diverse reacties heb ik begrepen dat het toch jammer zou zijn als deze topic niet compleet afgesloten zou worden met alle sein-mogelijkheden van de DR4018... Dus, bij deze het vervolg.

Ik moest wel een heel stuk terugbladeren om te zien waar de draad weer opgevat diende te worden, maar uiteindelijk gevonden:

En, wat er nu nog te behandelen is?

Ten dele zijn in voorgaande voorbeelden de nog niet behandelde DB voorseindefinities SEIN=3 en SEIN=4 de revue al gepasseerd. Deze worden eigenlijk toegepast in de voorinstellingen Preset 9, Preset 10 en Preset 11.
In een volgende reactie wil ik deze presets als laatste toelichten en daarmee de DB seindefinities afsluiten.

Ik ga er even van uit dat Preset 8 (DB lichthoofdseinen) geen verdere uitleg meer behoeft. Mochten daar toch nog vragen over zijn, dan hoor ik die graag alsnog.

Eenieder die zijn kennis nog even wil "opfrissen" kan dat vanaf hier doen:

> http://forum.beneluxspoor.net/index.php/topic,61656.msg3221523870.html#msg3221523870


Ik wilde eerst beginnen met Preset 11 aangezien dat de preset is die gebruikt kan worden voor de definitie van vier losstaande DB Voorseinen voorafgaand aan de DB Hoofdseinen (Preset 8).

Losstaande DB Voorseinen hebben altijd een seinbeeld en zijn dus nooit gedoofd. Het voorsein geeft de te verwachten hoofdseinstand aan met behulp van vier schuin onder elkaar geplaatste lampen (geel/geel/groen/groen):

   - Vr0 (geel/geel)        = verwacht stop/onveilig (Hp0 of Hp00)
   - Vr1 (groen/groen)    = verwacht veilig (Hp1)
   - Vr2 (groen/geel)      = verwacht langzaam rijden (Hp2)

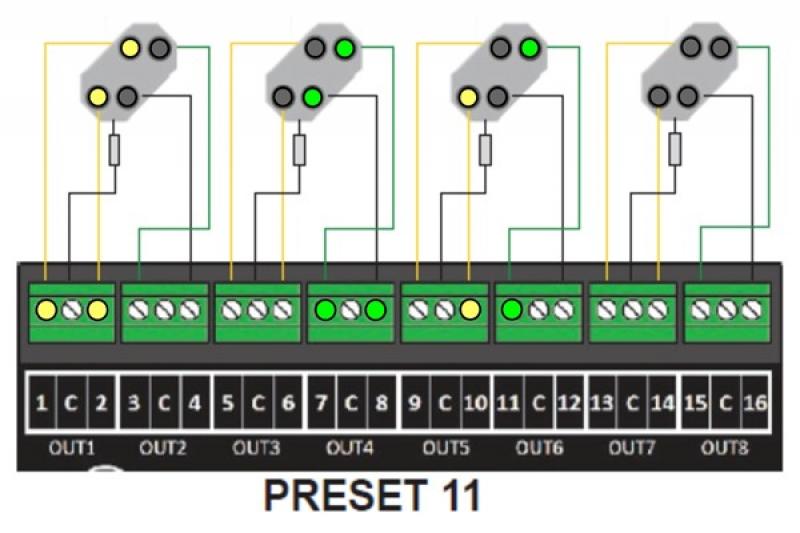

De seinbeelden worden hieronder getoond:




Het losstaande voorsein kan binnen de DR4018 worden gedefinieerd via de waarde 4 in de Sein-OUT configuratie CV's 131 t/m 134.

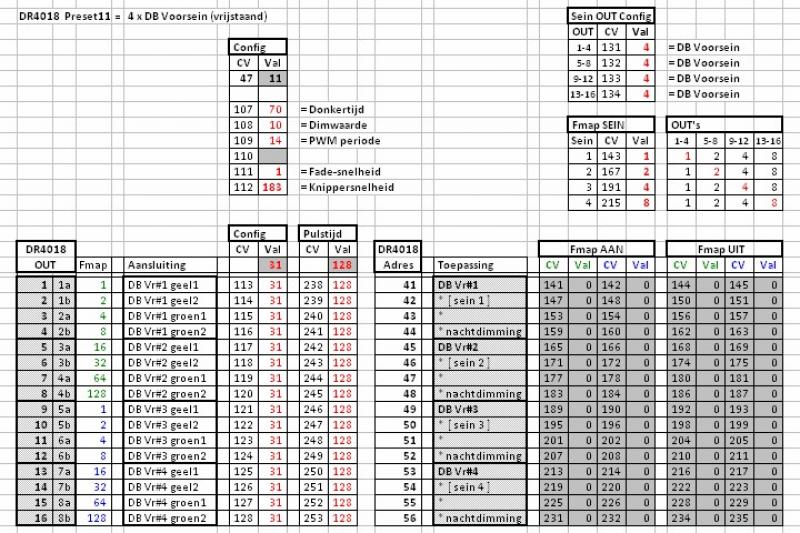

De "inhoud" van een met Preset 11 (CV47 =11) en beginadres 41 geconfigureerde DR4018 ziet er als volgt uit:




Hoe worden de seinbeelden nu via de "wissel"-adressen aangestuurd?

Evenals bij Preset 8 zijn er per sein vier adressen zijn toegekend. Met behulp van de eerste drie kunnen de verschillende seinbeelden worden opgeroepen, met het vierde adres kan de dag/nacht dimstand worden geschakeld.

Voor de vier standen van het DB voorsein op adres 53 t/m 56 (DB Vr#4) werkt dit als volgt:

   1.  wissel[53] RO + wissel[54] RO + wissel[55] RO  =  twee Gele lampen aan (Vr0)
   2.  wissel[53] GR + wissel[54] RO + wissel[55] RO  =  twee Groene lampen aan (Vr1)
   3.  wissel[53] RO + wissel[54] GR + wissel[55] RO  =  één Groene en één Gele lamp aan (Vr2)

   a.  wissel[56] RO  schakelt de nachtdimming UIT (daglichtstand)
   b.  wissel[56] GR  schakelt de nachtdimming AAN

        Waarbij:

        wissel[xx] RO  =  wissel[xx] ROOD   =  wissel[xx] UIT   =  MultiMause wissel[xx] Afbuigend
        wissel[xx] GR  =  wissel[xx] GROEN =  wissel[xx] AAN  =  MultiMause wissel[xx] Recht


In de handleiding vinden we onderaan pagina 9 het volledige overzicht van de mogelijke seinstanden per type sein:




Meer is er eigenlijk over Preset 11 niet te vermelden, althans naar mijn idee...

Mochten er toch vragen zijn dan zijn die uiteraard van harte welkom!

En... wordt vervolgd....

Groeten,
Bert

[Bert_Apd]

Hallo allemaal,

Rob Moerkerken maakte hier melding van het feit dat er een vernieuwde handleiding (V1.31 2015-01) voor de DR4018 op de site van Digikeijs staat:

> http://www.digikeijs.nl/files/index/download/id/1420727487/

Mogelijk zijn daardoor eerdere door mij genoemde paginaverwijzingen naar de handleiding niet meer correct...

Groeten,

Bert

[BAD]

Misschien volg ik het niet helemaal al die CV, ik heb een DR4018 ingesteld op preset 7 (3 seinen met cijfer bak) en nu wil ik op de laatste twee aansluitingen twee simpele rood / groen seinen aansluiten. Wat worden dan de CV waarden? 13/14 en 15/16 zijn nog vrij.
Alvast bedankt!

[Martin Hornis]

Volgens de beschrijving van de DR4018 wordt preset 7 ingevoerd in CV47. Bij CV47 staat dat de CV's 113 t/m 128 beïnvloed worden. Dus ná CV47 = 7, dan CV134 = 0 (= geen sein); in CV 131 t/m 133 moet wellicht nog een 1 (één) gezet worden (= NL-sein). Daarna testen of het naar wens werkt.

[Henk Veenstra]

Bert, ik moet je even zeggen dat ik het geweldig vind dat je zoveel moeite en kennis met
ons wilt delen over de Digikeys DR4018.
Dank daarvoor.

mvg Henk

[Bert_Apd]

Hallo BAD,

Ik heb een DR4018 ingesteld op preset 7 (3 seinen met cijfer bak) en nu wil ik op de laatste twee aansluitingen twee simpele rood / groen seinen aansluiten. Wat worden dan de CV waarden? 13/14 en 15/16 zijn nog vrij.
Alvast bedankt!

Ik zal morgen (dinsdag dus) even de CV-waardes doorgeven, aangezien ik moeilijk jouw vraag en de opmerking van Henk kan negeren....

Elkaar helpen en ervaringen delen is toch juist het doel van het forum...

Groeten,

Bert

[BAD]

Beste Bert,

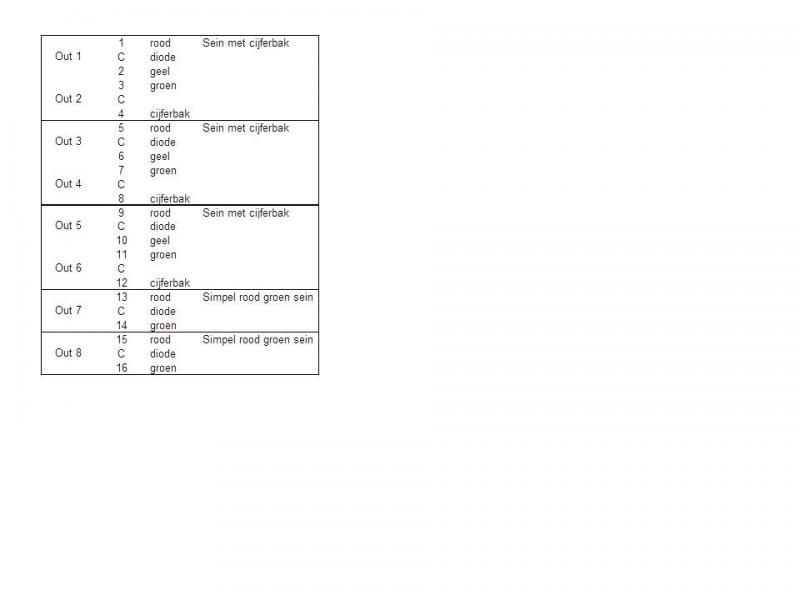

Heel graag! De seinen zijn als volgt aangesloten:

Alvast bedankt voor je moeite!

[Bert_Apd]

Hallo BAD,

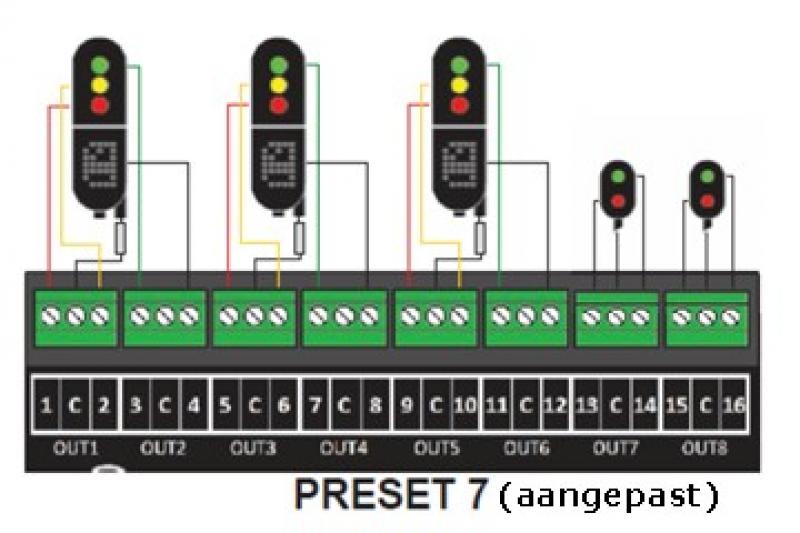

Nog even een plaatje van de DR4018 met de door jou aangesloten seinen:



Zoals Martin hierboven ook al aangaf is het uitgangspunt de Preset 7, waarna nog een aantal aanpassingen gedaan moeten worden met betrekking tot de "function-mapping":

1.  CV 47    =    7   Preset 7

2.  CV 134  =    0   OUT 7 en 8 [13-16] is "geen sein" (was het 4e NS-sein)
     CV 215  =    0   verwijdert de mapping van het 4e NS-sein naar [13-16]

3.  CV 214  =   32   koppelt OUT 7 [13-14] aan het 13e DCC-adres (in het voorbeeld 53)
     CV 217  =   16       NB: Aansluitschema rood/groen Preset 2 in handleiding onjuist

4.  CV 220  = 128   koppelt OUT 8 [15-16] aan het 14e DCC-adres (in het voorbeeld 54)
     CV 223  =   64       NB: Aansluitschema rood/groen Preset 2 in handleiding onjuist

En daarmee moeten de vijf seinen (3 x NS Drielichtsein met Cijferbak en 2 x Tweelichtsein) werken...

De "inhoud" van de DR4018 (inclusief de geel gemarkeerde aanpassingen) ziet er nu als volgt uit:




In bovenstaand voorbeeld is voor de DR4018 als begin-adres 41 gekozen, maar elk ander adres is uiteraard mogelijk.


Martin schreef bij #187 het volgende:

Volgens de beschrijving van de DR4018 wordt preset 7 ingevoerd in CV47. Bij CV47 staat dat de CV's 113 t/m 128 beïnvloed worden.

Inderdaad worden door invulling van een waarde in CV47 de voorinstellingen van de CV's 113 t/m 128 (de uitgangsconfiguraties) bepaald. Maar niet alleen de CV's 113 t/m 128... Eigenlijk worden, afhankelijk van de gekozen preset, alle CV's tussen 113 en 253 aangepast, dus ook de sein-out configuraties (CV's 131 t/m 134), de gehele tabel voor de "function-mapping" (CV's 141 t/m 235) en zonodig ook de pulstijden (CV's 238 t/m 253).

Wanneer je na het zetten van een preset via CV47 nog extra aanpassingen wil doen, dient dus nagegaan te worden of de bij deze aanpassingen behorende CV's wel de juiste waardes bevatten. Vandaar dat in het voorbeeld van BAD naast het verwijderen het 4e NS sein (via CV 134 = 0 en CV 215 = 0) ook nog de CV's 214, 217, 220 en 223 aangepast dienen te worden, anders is er voor de nieuwe tweelichtseinen geen "aktie" gemapped en wordt er dus geen adres toegekend.

Ik hoop dat een en ander weer wat duidelijker is geworden.

Succes!

Groeten,

Bert

[BAD]

Beste Bert,

Bedankt voor je snelle reactie! Die ga ik vanavond direct uitproberen! Nog een korte vraag, ik heb als begin-adres 532 en jij in jouw voorbeeld 41. Als ik de handleiding goed begrijp van de DR4018 heeft dat geen impact op de CV nummering. Correct?

Groet,
Bart

[Bert_Apd]

Hallo Bart,

Correct, de CV nummering staat helemaal los van de gebruikte adressen.

In jouw geval krijgt je DR4018 (met beginadres 532) na alle aanpassingen van de CV's zoals hiervoor beschreven,
vanzelf de adressen 532 t/m 545:

532 - 535  voor het eerste NS sein
536 - 539  voor het tweede NS sein
540 - 543  voor het derde NS sein

        544  voor het vierde tweelichtsein
        545  voor het vijfde tweelichtsein

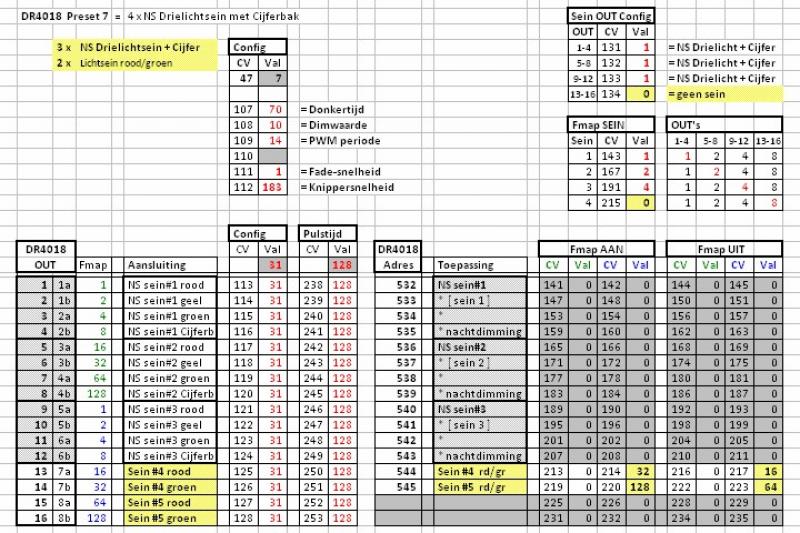

De "inhoud" van "jouw" DR4018 (inclusief de geel gemarkeerde aanpassingen) ziet er dan als volgt uit:





PS: Ik had naar aanleiding van het antwoord van Martin ook nog een extra toelichting met betrekking tot de CV's toegevoegd in mijn antwoord #191.

PS2: Aangezien in de handleiding van de DR4018 in het aansluitschema voor preset 2 de aansluitingen rood/groen verwisseld zijn heb ik in #191 de CV-waarden in de function-mapping aangepast naar jouw aansluitingschema: rood op [13] en [15] en groen op [14] en [16].
Het indrukken van [ROOD] geeft nu een "rood" sein, het indrukken van [GROEN] levert geeft een "groen" sein, dat lijkt mij handiger

Groet,

Bert

[Martin Hornis]

Een paar vragen bij Preset 7 (= 4 x NL-sein + cijferbak):
1) Is er een mogelijkheid om de 'bediening' aan te passen? Ik wil namelijk dat opvolgende 'kleur'-overgangen met één commando zijn uit te voeren (nu zijn dat er veelal nog twee):
a) geel naar groen;
b) geel naar geel + cijfer;
c) geel + cijfer naar groen. Het is nl. alleen bij geel naar groen-knipper + cijfer goed geregeld.
2) Is er een mogelijkheid om een P-sein automatisch te 'volgen'? Want daar verloopt de overgang van groen naar rood via geel (ca. 0,7 s).
3) Kan de knipper-functie omgezet worden naar een ***-functie? Want bij NS/Prorail gaat de lamp niet uit (net als bij een kaars).
4) Kan de dim-stand ingesteld worden op een hogere/lagere spanning aan de uitgang?
