Auteur Topic: Marklin 74490 wissel aandrijving, ombouw voor LED-aanduiding mogelijk?  (gelezen 15025 keer)

Peter.v.L

  • Offline Offline
  • Berichten: 244
    • Mijn website
Re: Marklin 74490 wissel aandrijving, ombouw voor LED-aanduiding mogelijk?
« Reactie #30 Gepost op: 14 oktober 2014, 20:13:50 »
Ha Fred,

Dank voor je reactie, er "hangt" in principe één led achter de diodes, dus max 15 a 20 mA, dan zou de 1N4148 dus moeten werken.

Groet, Peter

Fred Eikelboom

  • Wees jezelf, er zijn al anderen genoeg.
  • Team encyclopedie
  • Offline Offline
  • Berichten: 1369
  • Zonderling en fobie-deskundige.
Re: Marklin 74490 wissel aandrijving, ombouw voor LED-aanduiding mogelijk?
« Reactie #31 Gepost op: 14 oktober 2014, 20:32:57 »
Hoi Peter,

Met dergelijk lage stroomwaarden heb je aan de 1N4148 meer dan voldoende.  :)
mvg, Fred

Als de oorzaak bekend is, is de oplossing een stuk dichterbij.

Peter.v.L

  • Offline Offline
  • Berichten: 244
    • Mijn website
Re: Marklin 74490 wissel aandrijving, ombouw voor LED-aanduiding mogelijk?
« Reactie #32 Gepost op: 22 oktober 2014, 13:18:03 »
Zo, eerste spulletjes binnen, kunnen we lekker gaan bouwen
Klaas, moet er achter de TIP3055 nog een koelplaatje gemonteerd worden?

Groet, Peter.




Klaas Zondervan

  • Offline Offline
  • Berichten: 25181
    • Pagina van klaas
Re: Marklin 74490 wissel aandrijving, ombouw voor LED-aanduiding mogelijk?
« Reactie #33 Gepost op: 22 oktober 2014, 14:20:06 »
Een koelplaat is in deze schakeling niet nodig. De 3055 maakt in deze toepassing steeds maar korte spurtjes, dus nauwelijks warmteontwikkeling.

Peter.v.L

  • Offline Offline
  • Berichten: 244
    • Mijn website
Re: Marklin 74490 wissel aandrijving, ombouw voor LED-aanduiding mogelijk?
« Reactie #34 Gepost op: 23 oktober 2014, 21:06:38 »
Ha medespoorders,

Voor het aansluiten van de wissels wilde ik deze kabel gebruiken;

https://www.conrad.nl/nl/binnenkabel-telefoon-j-y-st-y-3-x-2-x-06-mm-grijs-lappkabel-604161.html

Zou dat kunnen met een maximale lengte van ongeveer 2,5 meter?

Groet,

Peter

Klaas Zondervan

  • Offline Offline
  • Berichten: 25181
    • Pagina van klaas
Re: Marklin 74490 wissel aandrijving, ombouw voor LED-aanduiding mogelijk?
« Reactie #35 Gepost op: 23 oktober 2014, 21:30:32 »
Met een draad heen en weer heb je dan 5 meter draad. Met een snelle berekening kom ik op een draadweerstand van ongeveer 0,3 ohm. Dat zou geen probleem moeten zijn.
In principe kun je elke soortgelijk kabel gebruiken, b.v. UTP kabel, belkabel of telefoonkabel.
Zelf gebruik ik bij voorkeur wat steviger draad, meestal luidsprekersnoer 0,75 mm2.

Peter.v.L

  • Offline Offline
  • Berichten: 244
    • Mijn website
Re: Marklin 74490 wissel aandrijving, ombouw voor LED-aanduiding mogelijk?
« Reactie #36 Gepost op: 31 oktober 2014, 12:49:59 »
Zo, ff een tussenstand, alle knopjes zitten aardig op zijn plaats.....



Groet,

Peter

Peter.v.L

  • Offline Offline
  • Berichten: 244
    • Mijn website
Re: Marklin 74490 wissel aandrijving, ombouw voor LED-aanduiding mogelijk?
« Reactie #37 Gepost op: 05 november 2014, 23:25:11 »

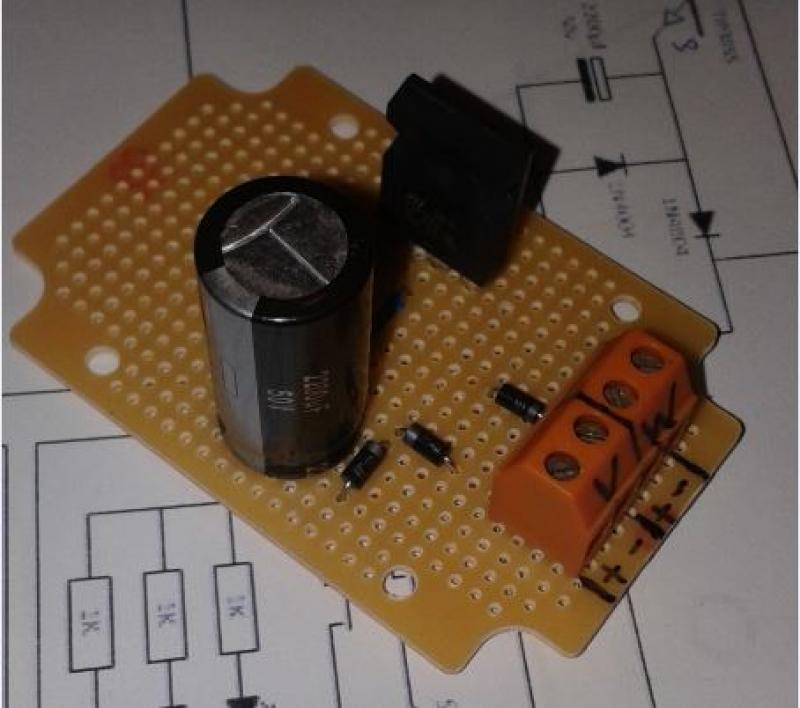

En de wisselbooster ook in elkaar geprutst, nou nog testen (y)



Groet, Peter
« Laatst bewerkt op: 05 november 2014, 23:52:25 door Peter.v.L »

Peter.v.L

  • Offline Offline
  • Berichten: 244
    • Mijn website
Re: Marklin 74490 wissel aandrijving, ombouw voor LED-aanduiding mogelijk?
« Reactie #38 Gepost op: 11 november 2014, 12:09:19 »
Nog een vraag, als UTP kabel mag op korte afstanden, zou ik dan ook RJ45 connectoren mogen gebruiken voor de wissels? dan maak ik aan de achterzijde van mijn bedienpaneel een patchrack en kan ik de wissels keurig op een poort aansluiten.

Groet, Peter.

Peter.v.L

  • Offline Offline
  • Berichten: 244
    • Mijn website
Re: Marklin 74490 wissel aandrijving, ombouw voor LED-aanduiding mogelijk?
« Reactie #39 Gepost op: 11 november 2014, 12:14:45 »
Volgens deze specs moet het kunnen, maar hebben jullie ervaringen hiermee?

https://www.accesscomms.com.au/specs/p2000spec.pdf

Groet, Peter.

Klaas Zondervan

  • Offline Offline
  • Berichten: 25181
    • Pagina van klaas
Re: Marklin 74490 wissel aandrijving, ombouw voor LED-aanduiding mogelijk?
« Reactie #40 Gepost op: 11 november 2014, 12:27:01 »
Volgens die specs mag je er maximaal 2A door sturen. Ik had niet verwacht dat het zo veel zou zijn bij zulke fragiele contactjes, maar voor de meeste wisselaandrijvingen is het net genoeg.

Peter.v.L

  • Offline Offline
  • Berichten: 244
    • Mijn website
Re: Marklin 74490 wissel aandrijving, ombouw voor LED-aanduiding mogelijk?
« Reactie #41 Gepost op: 11 november 2014, 13:15:09 »
Veel poort rj45 fabrikanten spreken over een stroomsterkte tussen de 1 en de 1,5 Amp.
Zou ik daar problemen mee krijgen? Het zijn natuurlijk korte pulsen die vanuit de wisselbooster naar de wissels worden gestuurd, geen doorgaande belasting.
Ik heb ook geen idee wat de wisselmotoren van Marklin trekken.

Groet, Peter.

Klaas Zondervan

  • Offline Offline
  • Berichten: 25181
    • Pagina van klaas
Re: Marklin 74490 wissel aandrijving, ombouw voor LED-aanduiding mogelijk?
« Reactie #42 Gepost op: 11 november 2014, 13:47:05 »
Ik heb pas een paar van die aandrijvingen in handen gehad. De weerstand van een spoel ligt tussen 12 en 13 ohm. Dus bij een spanning van 16V gaat er ongeveer 1,3A lopen. Je zou eens kunnen beginnen met 1 poort, en dan kijken of die het uithoudt

Peter.v.L

  • Offline Offline
  • Berichten: 244
    • Mijn website
Re: Marklin 74490 wissel aandrijving, ombouw voor LED-aanduiding mogelijk?
« Reactie #43 Gepost op: 11 november 2014, 15:03:50 »
Ga eens experimenteren, krijg binnenkort een tweedehands cat5e patchpanel.

Nog een andere vraag, wat wel niet in dit draadje hoort, maar wilde hem toch stellen.

Ik ben ik het bezit van twee Marklin locs, goedkopere (MyWorld) segment, mijn kinderen spelen ermee hè  (y)
Nu vind ik persoonlijk dat de stroomafname nogal vaak te wensen over laat, bij lage snelheden wil de lok nogal eens bokken of, nog erger, stil gaan staan.
Heb op diverse plaatsen de baan op de spanning gezet, baan gereinigd met alcohol en er rijdt nu ook continue een schoonmaakwagon mee.
Het gaat al een stuk beter maar toch, de lage snelheden vind ik persoonlijk het mooist en die zijn het lastigst.
Nu las ik ergens dat men ook loks verzwaard door lood in de lok te plaatsen (of ijzer te vervangen voor lood), is dit nou voor betere trekkracht of zou dit ook gunstig effect kunnen hebben op de rijeigenschappen bij zeer lage snelheden?

Ervaringen? of wordt dit ook experimenteren..

Groet, Peter.
« Laatst bewerkt op: 11 november 2014, 15:20:03 door Peter.v.L »

Peter.v.L

  • Offline Offline
  • Berichten: 244
    • Mijn website
Re: Marklin 74490 wissel aandrijving, ombouw voor LED-aanduiding mogelijk?
« Reactie #44 Gepost op: 20 december 2014, 21:08:43 »
Ha Medespoorders,

Heb de wisselbooster getest op twee Marklin C-wissels, net niet krachtig genoeg om deze beide in één shot om te krijgen.
Ik heb nu een tweede Elco van 50V 2200 uF ernaast gezet, werkt super. Wel een stevige shot op één wissel, maar dat mag de pret niet drukken.
Ik heb ook de RJ45 connectoren er tussen gezet, elke wissel wordt nu op een LSA Cat5E patchpoort gezet in het bedienpaneel, werkt ook helemaal naar behoren.

Groet, Peter
