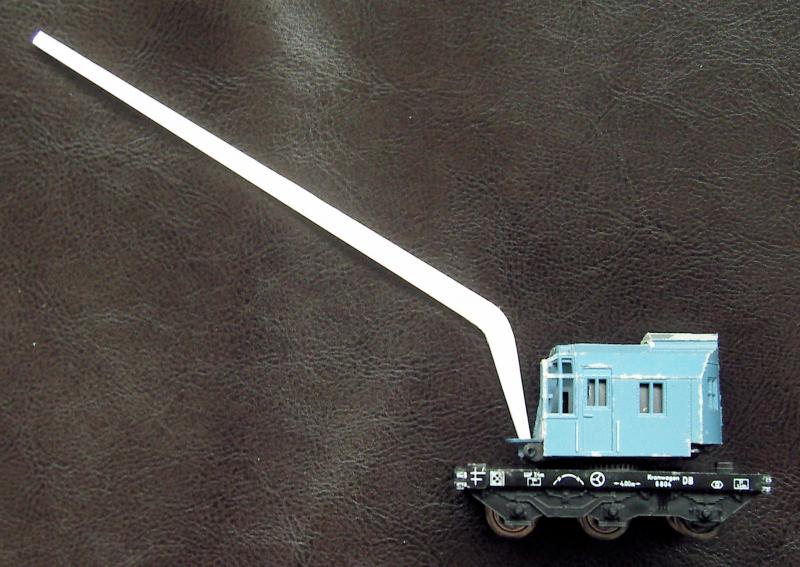

Kijken of dit voldoet om een fatsoenlijke kraanarm van te maken:





Groet,
Jan

[MC]

En ik maar denken dat het korte stuk van boven moest, ziet er beetje onnatuurlijk uit, maar dat kan mijn gemis aan kennis zijn

ben benieuwd naar het eind resultaat

[Besselspoor]

Het onderstel van Märklin's kraanwagen is er helemaal op ingericht om de Märklin assen te kunnen herbergen. Van puntgelagerde assen had men toen natuurlijk nog geen kaas gegeten, dus hebben ze er simpelweg gaatjes in gemaakt.

Ik heb mijn zoontje eens zo'n kraantje gegeven wegens relatief onverwoestbaar, en daar passen bijvoorbeeld de assen onder die Piko onder oude kolentenders stopte (DDR zeit), oudere Trix international kan ook, maar inderdaad niet direct RP25.. Ik ben benieuwd hoe je de kraanarm gaat afmaken.

[ex44]

Kennis is ook niet alles, Mark. Toen Eva en Adam (in die volgorde) van de boom der kennis hadden gegeten, werden ze pardoes het paradijs uitgebonjourd.

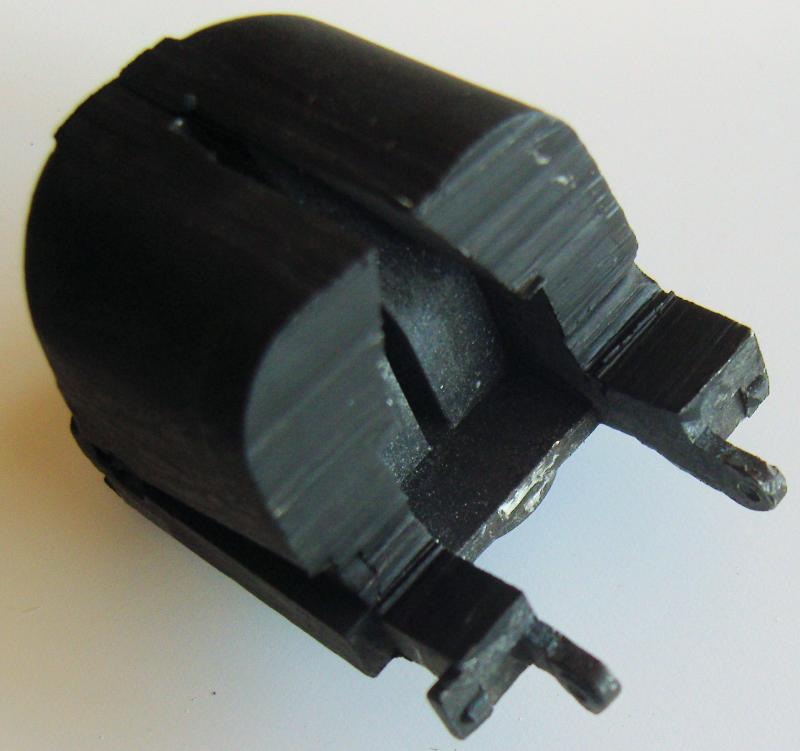

Relatief onverwoestbaar.... ja, dat kan wel kloppen. Ik heb volwassen gereedschap moeten gebruiken om het ding te slopen

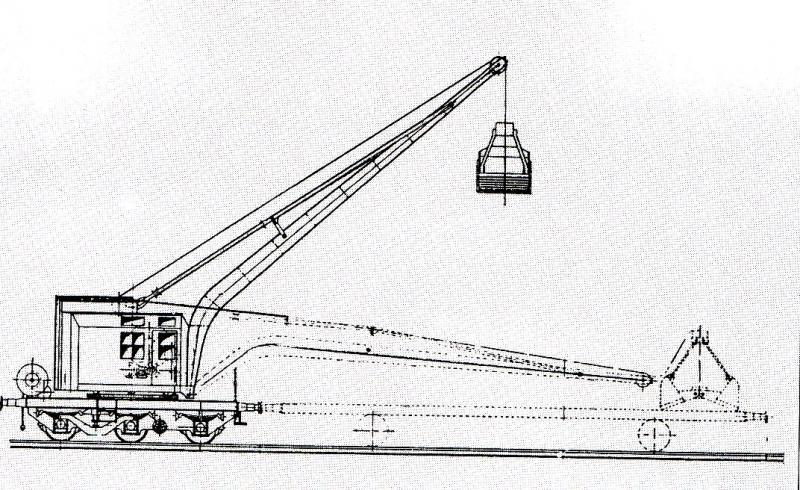

Tekeningetje van wat de bedoeling is:



Komt uit Eisenbahn Kurier Special 19

Een fotootje heb ik eerder al eens laten zien, al ging het toen om die 23er:

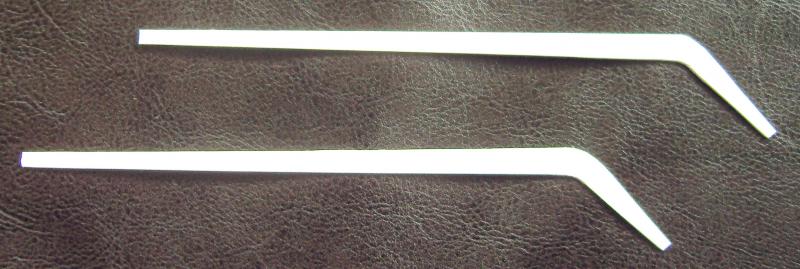

Eens kijken of we tot zoiets als resultaat kunnen komen.

Groet,
Jan

[lokpaint]

Eens kijken of we tot zoiets als resultaat kunnen komen.

Hoi

En anders bestel je toch gewoon zo'n armpje bij Weinert

Bart

[MC]

Tja wie neemt er ook een hap uit een boom, zo vernielden ze het paradijs.
ik snap hem wel..
Back on topic:



Maar het idee van de draagarm is mij nu volkomen duidelijk
Moet ook nog eens zo cabine hebben voor mijn project.

Succes

[ex44]

....zo'n armpje bij Weinert ....

is verkrijgbaar onder best.nr. 33901, en kost (prijslijst 2012) 52,50 öri.
Kan ik altijd nog doen "wenn dieses Projekt im Eimer geht".
Maar er komt sowieso nog wel een zooi Weinert blingbling op

Mark, jij ook veel succes!

Groet,
Jan

[ex44]

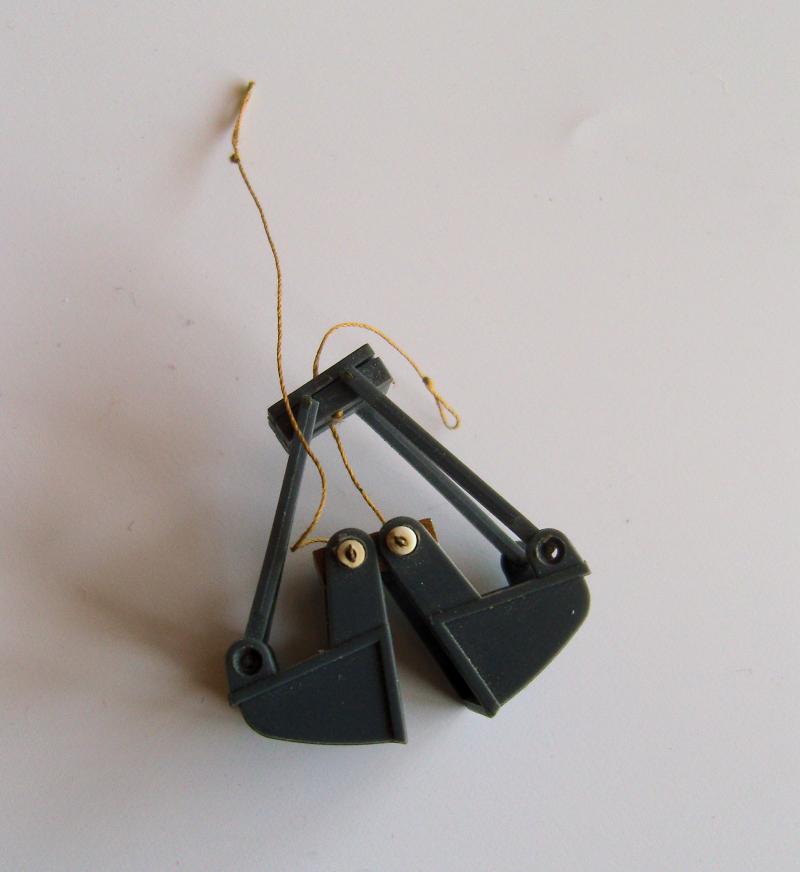

Maar voordat ik die blingbling ga bestellen wil ik eerst wel even weten of dit hele avontuur wel levensvatbaar is. Even zo'n kraanarmpje maken lijkt in eerste instantie simpeler dan het is. Het ding loopt taps toe, vanaf de basis tot aan het topje, waar het loopwiel of de loopwielen voor de diverse kabels overheen lopen. Misschien heet zoiets ook wel katrol, mag van mij ook. Wat me meer interesseert is de breedte die daarvoor moet worden gerekend, want daarvan hangt de maat van de kraanarm op dat punt af. En dan nog, hoeveel kabels lopen er daar overheen? Een vriend van me heeft eens een grijper in elkaar geknutseld:



Die doet het met twee draadjes. Maar als ik zo eens op de plaatjes af ga, zou de grijper van Weinert wel eens aan vier kabels kunnen hangen. Twee of vier, dat maakt natuurlijk voor de breedte van de katrol wel uit.

Het andere uiteinde roept ook vragen op: komen de wangen van de kraanarm binnen of buiten de "nokken" waar hij tov het hok scharniert? Dat heeft ook voor de breedte op dat punt consequenties.

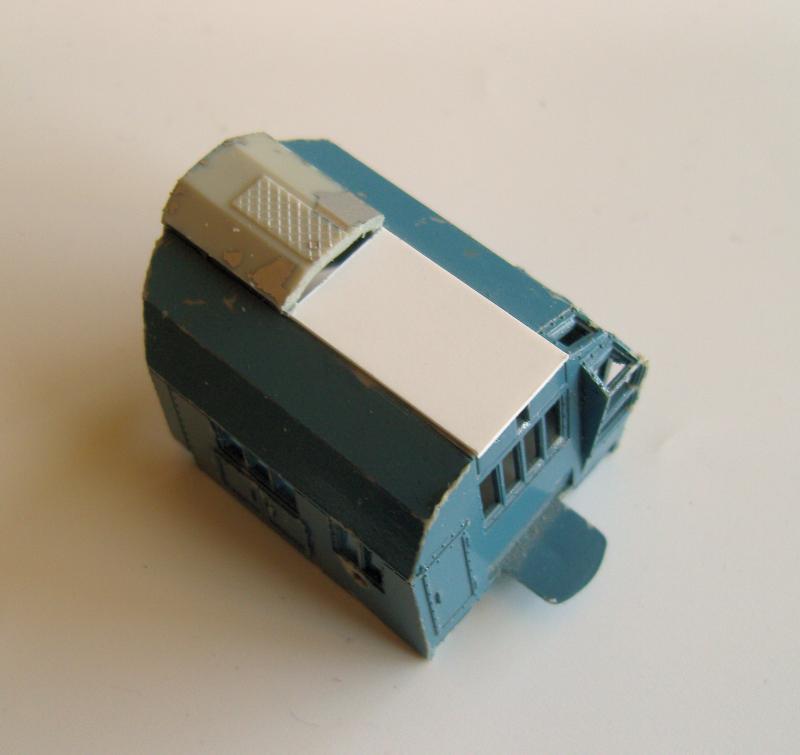

Terwijl dat in m'n hoofd tot een min of meer compleet beeld aan het uitkristalliseren is, zijn er ondertussen nog wel andere dingen te doen. Zo is de cabriolet ondertussen weer getransformeerd in een sedan:



En dan ligt er ergens ook nog een bultje onderdelen van een ketelwagen.

Hasta lluego!
Jan

[lokpaint]

Hoi

linkje
http://www.kruemelsoft.privat.t-online.de/bau_kran.htm

Bart

[ex44]

Fijne link, Bart! Nuttige info

In de katrollenwinkel even gekeken naar loopwieltjes, er bestaat een heel assortiment dat ook wel door bootjebouwers wordt gebruikt. Twee gekocht van een paar mm doorsnede, dat geeft meteen een houvast voor de breedtemaat van de top van de kraana... wacht, zo'n ding heet toch een giek?

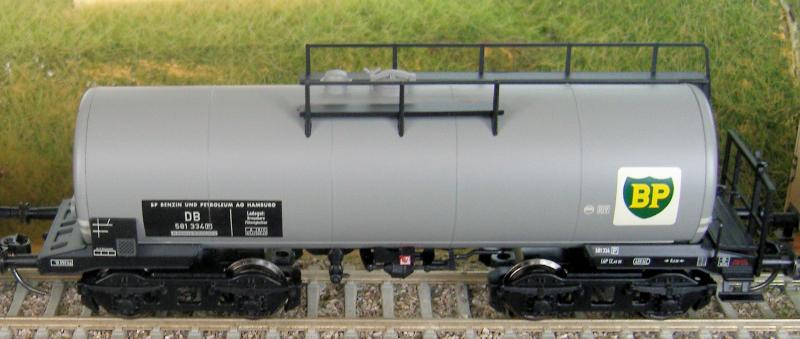

Toevallig liep ik daar ook nog een liliputwagonnetje tegen het lijf, en dat kon ik niet laten liggen:

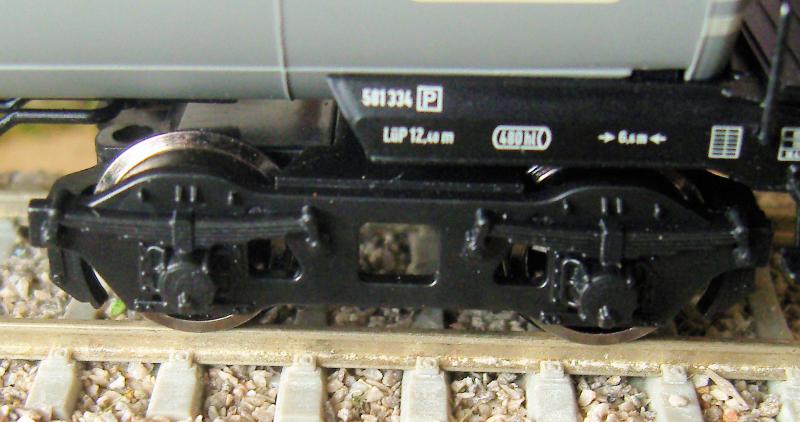

Natuurlijk weer met een heel ander draaistel:

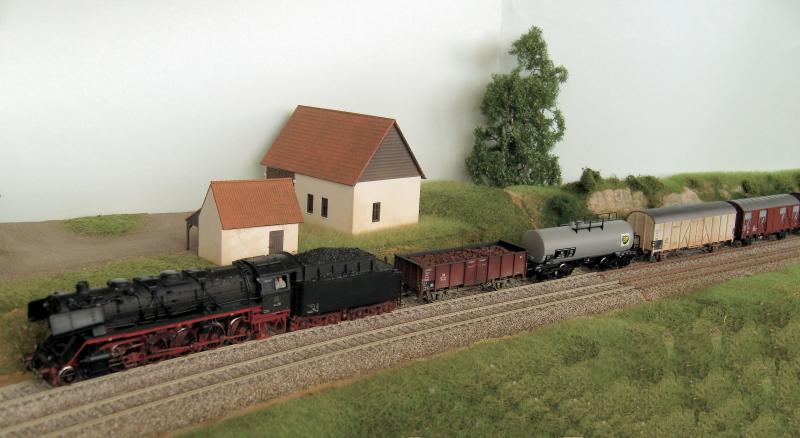

In treinverband is eigenlijk veel leuker, dat is het natuurlijke habitat, zullen we maar zeggen:



Kweenie, ik heb iets met ketelwagens, de laatste tijd....

[dimo1_dimo1]

Ziet er goed uit dat wagonnetje in die sleep
Kan je je vragen niet beantwoorden door te kijken hoe het oude ding in elkaar zat?

[Reeks77]

Maar dat soort wagons maken vaak wel de trein , dus kik smul daar ook wat van.

Groet alexander

[ex44]

Die Märklin-kraan als voorbeeld nemen? Euh...

Die liliputter. Het is wel een aandachtstrekker, mooi slanke ketel, bescheiden en toch kleurrijke BP-opdruk, misschien trekt-ie wel zo de aandacht omdat hij zo onopvallend is.

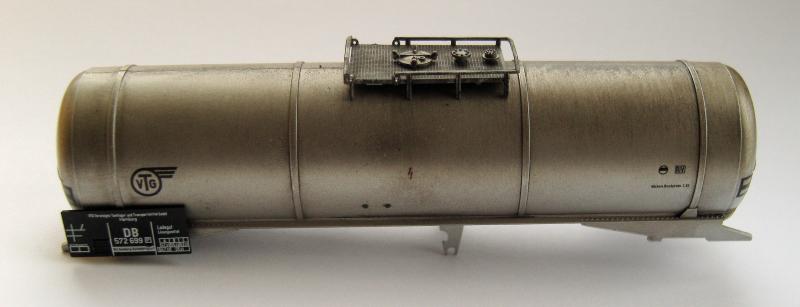

Die andere ketelwagen moet eigenlijk net zo onopvallend worden:
