Tip: zelf bouwen van een PC interface voor Roco lokmuis

[Sik204]

Felix,

Da's wel heel vreemd. Lijkt me sterk dat het aan de HEX file ligt. Ik had immers geen problemen met IC-Prog en de betreffende HEX file (onder Windows overigens).

Kun je verder alles doen zoals erasen, verify etc. van de PIC? Kun je de hex file niet in IC-Prog laden of gaat het programmeren van de PIC fout?

- Eddy

[Felix]

Jep alles doet het behalve laden volgens mij, want na het inlezen zie ik nog steeds de standaard code er op staan.

Ik heb ondertussen het transistortje even omgedraaid, dat werkte niet, daarna weer teruggezet en nu werkt dat andere hex filetje ook niet meer

Ik ben niet zo'n electronica specialist, maar volgens mij heb ik hem nu goed aangesloten.


Ik gebruik een BC547B Transistor,. Pootje 1(collector) gaat naar pootje 13 van de pic. Pootje 2(base) gaat naar weerstand R2. Pootje 3(emitter) gaat naar pootje 4 en 5 van de stekker. Ook de win2k drivers geïnstalleert.

Op dat forum van circuitsonline zijn al tientallen onderwerpen met dit zelfde probleem. Ik heb ook al pootje 10 van de pic verbonden met GND, want dat schijnt te moeten als je een PIC 16F628 gebruikt...
Maar geen één beschijving lost mijn probleem op.

Misschien toch maar een andere controller bouwen

[herriejr]

Op http://www.tinet.org/~fmco/lokmaus_en.html staan een aantal zelfbouw circuits voor de lokmuis. Een daarvan is GenLI, een interface tussen PC en XPressNet bus. Zou moeten werken met programma's die Lenz LI100 ondersteunen.

- Eddy

Kan het zijn dat je het printplaatje dat in de PDF hiervan op pagina 8 staat niet kan etsen zonder kleine wijzigingen (of toch enkel via het bewerken van het plaatje)?

Reden dat ik het vraag is dat ik wat navraag heb gedaan bij een zaak met het plaatje op pagina 8 (van de pdf) om zo een printplaatje te laten etsen en dat een deel van het antwoord was dat er printbanen elkaar raakten.

Dat was mij niet opgevallen, maar bij nader inzicht zie je dat het vlak van de GND (het grote onderste vlak dat over een groot deeltje van het plaatje loopt) en het vlak van VCC (dat o.a. langs de rechterzijde loopt) via de rand met elkaar verbonden zijn. Zonder wat beeldbewerking zal dit m.i. niet zo snel lukken.

Nu nog een vraag: klopt mijn redenering en heb ik het hier bij het rechte eind, of zijn er nog andere verbindingen (die er niet mogen zijn) die ik over het hoofd zie? Ik kon er niet zo snel nog vinden buiten deze.

[Klaas Zondervan]

Ik gebruik een BC547B Transistor,. Pootje 1(collector) gaat naar pootje 13 van de pic. Pootje 2(base) gaat naar weerstand R2. Pootje 3(emitter) gaat naar pootje 4 en 5 van de stekker. Ook de win2k drivers geïnstalleert.

Volgens het schema zit het net andersom, de emitter aan 13 van de pic en de collector aan de stekker.

[Sik204]

Kan het zijn dat je het printplaatje dat in de PDF hiervan op pagina 8 staat niet kan etsen zonder kleine wijzigingen (of toch enkel via het bewerken van het plaatje)?

Geen idee. Het beste kun je even informeren bij Paco zelf. Misschien is er simpelweg een foutje in de manual geslopen.

Ik heb zelf nu even een breadboard gebruikt om de schakeling te testen en plaats straks alles op een gaatjesprint in een kastje. Ik bouw er maar een (1) dus neem niet de moeite om een print te etsen etc. Voorkomt gelijk dergelijke problemen met mogelijke foutieve printlayouts.

- Eddy

[Rieks]

Probeer eens Winpic.
http://perso.wanadoo.es/siscobf/winpic800.htm
Deze programmer gebruik ik zelf ook en werkt prima .
En deze voor de prommer zelf. http://www.instructables.com/id/EN28KZDDYVEP286GRI
Zelf heb ik de simpele versie gebouwd.
Voor de ontwerpsoftware moet je naar Cadsofthttp://www.cadsoft.de/
Succes dermee.

[jentje]

Weet iemand misschien waar je zo'n genLI kunt kopen? Heb geen ervaring met printplaten solderen, en wordt bovendien helemaal tureluurs van de schema's

[KroKo]

Dit soort "geniale" schakeling worden ontwikkeld omdat de standaard dingen uit de winkel te duur zijn, onnodig ingewikkeld of omdat de ontwerper het leuk vind om ze zelf te maken.

In een enkele geval word zo'n schakeling dan commercieël gemaakt. Maar meestal blijven dit echte DIY (Do It Yourself) of te wel DHZ (met of zonder Gamma) schakelingen.

In het geval van de GenLI wordt alles geleverd, behalve de hardware. Die mag je lekker zelf (laten) maken.

Groet Erik _{en success met het maken.}

[Wim Ros]

Kan het zijn dat je het printplaatje dat in de PDF hiervan op pagina 8 staat niet kan etsen zonder kleine wijzigingen (of toch enkel via het bewerken van het plaatje)?

Reden dat ik het vraag is dat ik wat navraag heb gedaan bij een zaak met het plaatje op pagina 8 (van de pdf) om zo een printplaatje te laten etsen en dat een deel van het antwoord was dat er printbanen elkaar raakten.

Dat was mij niet opgevallen, maar bij nader inzicht zie je dat het vlak van de GND (het grote onderste vlak dat over een groot deeltje van het plaatje loopt) en het vlak van VCC (dat o.a. langs de rechterzijde loopt) via de rand met elkaar verbonden zijn. Zonder wat beeldbewerking zal dit m.i. niet zo snel lukken.

Nu nog een vraag: klopt mijn redenering en heb ik het hier bij het rechte eind, of zijn er nog andere verbindingen (die er niet mogen zijn) die ik over het hoofd zie? Ik kon er niet zo snel nog vinden buiten deze.

De doorverbinding door de rand, oftewel het kader van de print, is toch geen probleem. Gewoon etsen, en daarna even die verbinding onderbreken.
Of anders uit printen en het randje er even afknippen en dan belichten op fotoprint.

Mvg
Wim

[FHJ Seller]

Hallo

Schakeling gebouwd, werkt goed. Pic 16 f628A Prg. soft. "pp4u_082_en" met de "RCD"  Hardware.
Te vinden op de site http://feng3.cool.ne.jp/en/rcd.html.

Pc > GenLi > roco 10761/10764 lok te besturen.

Werking is het zelfde als met een Lenz LI101 interface, zoals verwacht.
Oke welke software te gebruiken om deze interface te gebruiken voor aansturing treinbaan, zonder terugmelding dit is niet ondersteund door de Roco 10761/64, en programmeren decoder.

[Felix]

Mmm bij mij ging het allemaal wat minder van harte.

Ik heb de schakeling op een breadboardje gezet, maar tot nu toe nog geen locomotief laten rijden.

Hoe heb jij de schakeling gebouwd? Ook op een breadboard?

Ik heb dus zo. PC > GenLi > Roco 10764. Ik had de moed al opgegeven eigenlijk.

[Dave van der Locht]

Felix, heb je er ook een XpressNet master apparaat aan hangen (b.v. Multimaus/Lokmaus o.i.d.)?

Deze zal nl. het DCC signaal moeten genereren. Dat doet een GenLi i.c.m. alleen een Roco booster nl. niet zelf...

Ik weet ook overigens niet wat er allemaal wel of niet aangestuurd/gebruikt kan worden i.c.m. een LokMaus of MultiMaus.

Je kan evt. ook een NanoX bouwen.

Groetjes,
Dave

[Felix]

Moet ik dan de LokMaus op de slave aansluiten en de GenLi op de Master ofzo? Of andersom?

Bedank in ieder geval, het lag dan waarschijnlijk aan mij

[Dave van der Locht]

Andersom...

Er moet een master apparaat aan de booster hangen (MultiMaus/LokMaus, NanoX o.i.d.). En vanzelfsprekend moet je deze master dus ook op de master aansluiting van de booster aansluiten.

Zoals ik al aangaf kan een GenLi zelf geen DCC signaal genereren, dat moet een XpressNet master doen. Dus een MultiMaus, LokMaus, NanoX of andere XpressNet centrale. De GenLi is puur een 'doorgeefluik' voor data tussen de PC en de XpressNet master.

GenLi dus op de slave.

Echter weet ik niet wat een MultiMaus of LokMaus aan XpressNet commando's ondersteund en welke mogelijkheden je kunt gebruiken i.c.m. een GenLi. Maar een lok in beweging krijgen zou volgens mij toch wel moeten lukken.

Mogelijk dat F Seller daar iets meer duidelijkheid over kan geven....

Groetjes,
Dave

[Felix]

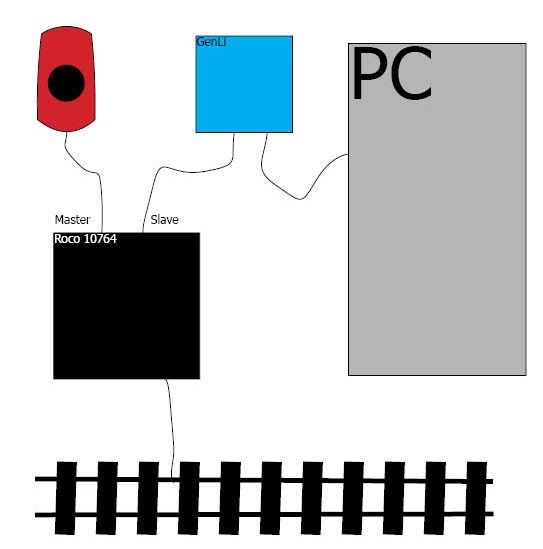

Bedankt! Ik zal nog even mijn circuitje doorlopen want de ledjes gaan niet branden. Verder heb nu dus zoiets als als dit:
