Als je mijn vorige bericht aan klikt dan kun je de rechterkant zien
Als totale maat kom ik uit op 1694,9mm afgerond in cm is dit 169,5 cm
Wat je mij schrijft over een omklapbaar gedeelte is voor mij onmogelijk
Je kunt toch geen plaat met rails omklappen Hoe zie je dat zitten met de aansluitingen van de rails
En verder is het zo dat onder die plaat nog 2 lagen zitten
Als 160 cm het maximum is zul je de railboog 3  met de straal 515mm moeten vergeten
Railboog 2 met de straal van 437,5 mm is dan het maximum
Een andere mogelijkheid is om de 2 doorgaande sporen boven spoor 4 van het station te laten vervallen

[Remie_märklín]

Waarschijnlijk lukt 165 net. en anders verzin ik daar wel wat op. Dat moet geen probleem zijn
Ik ga denk ik in het weekend beginnen met het verbouwen van mijn kamer. Dan komt er schot in.

Maar verder over mijn ontwerp, als ik aan alle kanten nog 5 cm er bij plak is het dan goed? Volgens mij is M rails niet het zelfde als C-rails. Ik zal het dan allemaal moeten omzetten lijkt mij.

Remie

[BAMA]

Remie
Ik heb de baan getekent met mijn shablone van M rails,maar ik heb de maatvoering van C rails aangegeven
Als je een jaarboek hebt van Marklin,kun je daar in kijken.
Je kunt dan precies uitzoeken hoe de geometrie in elkaar zit
165 cm is echt te weinig
Op mijn tekening heb je kunnen zien dat je 169,5 cm nodig hebt
Met 165 cm zou je nog 0,5 cm aan de buitenkant van de rails over houden
Je hebt maar 2 opties over met dit ontwerp,en dat is bogen 1 en 2 toepassen,of je kunt de 2 sporen boven spoor 4 van het station laten vervallen
Je of wij kunnen natuurlijk ook een totaal nieuw ontwerp maken met 160x300 als het maximum
Marklin heeft ook een banenboek voor C rails met veel ontwerpen misschien kun je daar in kijken
Met vriendelijke groet
Bart


[Remie_märklín]

Ik doe gewoon 1.70  Die ontwerpen van m* vind ik niet zo mooi. Ik heb er zelf nog een klein stukje bij gemaakt om wat meer mogelijkheden te hebben qua rangeren en dat soort dingen. Ik zal zo wat uploaden.

Remie

[Remie_märklín]

Hallo,
Ik heb er een stuk bij gemaakt.

Beschrijving van de kleuren:
rood= perron
donkerblauw= opstel spoor
lichtblauw= spoor om een loc neer te zetten
geel= locloods.

Het gaat toch echt wel 1.70 worden, ik ga er alles voor doen.

Groetjez,
Remie-Märklín

[Daan!]

Je blijft erbij om R1 te gebruiken?

[Remie_märklín]

Dit is een klein stukje waar geen lange reizigerstreinen komen. Alleen locs en goederen treinen. En anders komt het niet uit. Dan moet ik die andere bochten nog. Groter maken. Dan is de plaat echt te klein. Op de hoofdbaan komt het zowiezo niet. Maar een klein stukje, dat geen hoofdbaan is vind ik goed. Hier zal de benelux trein niet komen iig.

Grt
remie

[Remie_märklín]

Hallo,
Het ontwerp van Bart heb ik wat uitbereid. Er is net even wat meer te doen.Nu is er een pendel spoor, plaats voor loc wisseling. Links is een klein spoor waar een loc kan staan. Zo kan ik een ick trein hebben en dat een andere loc de trein overneemt als hij de andere kant op gaat. Rechts is een kruizing. Zo wordt er nog een leuke beweging gemaakt als een trein richting rangeer/opstelspoor gaat.


Ik hoor graag wat jullie er van vinden. Ik kan nu ook wat meer rijden etc.

Groets,
Remie

[BAMA]

Hoi Remie
De hellingen naar de beneden etage's komen nu wel in de knel
Dit is alleen te realiseren als je een tandrad systheem gaat in bouwen
Verder zitten de afritten met de rails tegen elkaar geplakt
Dit kan dus nooit
Je hebt de afritten omgedraaid Dit kan wel maar dan moeten de schaduwstations ook ge wisseld worden
-1 word dan -2 en -2 word dan -1
Je plan van 17 mei vind ik beter Daar kun je ook aan de linkerkant een opstelspoor voor een loc maken
bij dit plan is de afstand tussen spoor 1 en 2 te klein
In het Marklin jaarboek kun je bij de meegebogen wissels van de C rails bekijken hoe je dit moet doen
De tekeningen zijn wel mooi gemaakt
Groet
Bart

[Remie_märklín]

Hallo Bart,
zoals op de tekening van gister te zien is, komen de sporen niet goed uit. Je kan links onder zien dat de sporen heel dicht bij elkaar liggen. Hoe kan ik dit oplossen? Bij mijn nieuwe ontwerp heb ik dat dus verkeerd gedaan. Dat kan ik nog verbeteren.

Groets

remie

[BAMA]

Hoi Remie
Van af spoor 1 heb je een boog 1 naar het rangeerterrein getekent
Van af spoor 1 naar links is de boog naar het hoofdspoor boog 2
Dit betekent dat de onderlinge hart op hart afstand tussen het rangeerspoor en het dalende hoofdspoor 77,5 mm is
haal je hier 2 x een halve railbreedte van 20 mm van af dan hou je 37,5 mm over
Zoals al eerder aangegeven moet op het dalende hoofdspoor  een bovenleidings mast komen met een voetmaat van 30 mm Dan zul je nog een keermuur moeten maken Praktisch betekent dit dat het rangeerspoor op de rand komt te liggen
Wat je zou kunnen doen is om boog 1 rechts met een halve boog te verlengen en daarna met een halve bocht weer terug zodat het spoor weer recht ligt
Groet
Bart

[Remie_märklín]

Hoi Remie
Van af spoor 1 heb je een boog 1 naar het rangeerterrein getekent
Van af spoor 1 naar links is de boog naar het hoofdspoor boog 2
Dit betekent dat de onderlinge hart op hart afstand tussen het rangeerspoor en het dalende hoofdspoor 77,5 mm is
haal je hier 2 x een halve railbreedte van 20 mm van af dan hou je 37,5 mm over
Zoals al eerder aangegeven moet op het dalende hoofdspoor  een bovenleidings mast komen met een voetmaat van 30 mm Dan zul je nog een keermuur moeten maken Praktisch betekent dit dat het rangeerspoor op de rand komt te liggen
Wat je zou kunnen doen is om boog 1 rechts met een halve boog te verlengen en daarna met een halve bocht weer terug zodat het spoor weer recht ligt
Groet
Bart

Hallo,
Dit stuk snap ik niet heel erg. Maar ik ben al weer aan het puzzelen. Het is jammer dat ik niet kan opslaan. Want nu moet ik het steeds opnieuw doen. Maar het is niet anders. Aan de kant dat je na de wissels meteen een bocht maakt, in de nieuwste tekening aan de linker kant, komen de bochten niet uit. Een kan is langer dan de andere kant. Dit kan je oplossen door op het langste stuk een 24172 aan te sluiten en op het kortere stuk een 24188. Maar dan zit je alweer op de hoogte dat de andere kant van de baan recht tegen over je staat. Ik weet niet hoe ik dit kan oplossen.
Ik weet niet of iemand mij begrijpt. Ik hoop het wel.

Remie

[BAMA]

Remie
Ik heb al eerder aangegeven dat je de railgeometrie van de C rails in het marklin jaarboek moet bekijken
Met die gegevens moet je er altijd uit kunnen komen
Remie ik heb je 19 mei een PB geschreven
Ik wil van je weten of je dit gelezen hebt Ik wil graag dat je dit beantwoord met Ja of Nee
Aan andere lezers meld ik dat ik om persoonlijke redenen stop met het forum
Voor wie dat wil mogen jullie Remie ondersteunen
Met vriendelijke Groet
Bart

[Remie_märklín]

Ik heb het gelezen.

[Remie_märklín]

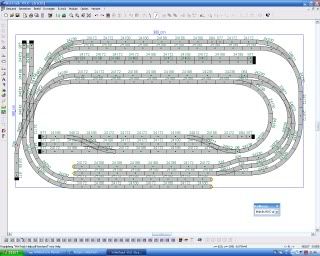

Hier heb ik het nieuwste ontwerp. Ik denk dat dit het gaat worden. Graag hoor ik wat jullie er van vinden, en wat jullie zouden verbeteren.
