Auteur Topic: Remie_Märklin - (Baanplan H0) (gelezen 51252 keer)

BAMA · « **Reactie #45 Gepost op:** 22 April 2010, 23:36:01 »

Remie
Je hebt aan gegeven dat je een ICE hebt daar word bij de tekst niets aan gegeven over een minimum boogstraal terwijl de rijtuigbakken toch 28,4 cm lang zijn Ik ben het met ieder een eens dat het geen gezicht is om die trein door die krappe bochten te laten rijden Maar het kan dus wel Ik heb zelf naar de overhang van lange rijtuigen gekeken in de bochten houd je voldoende ruimte over (22mm) zodat treinen niet tegen elkaar schampen
Je kunt wel zelf de proef nemen hoe treinen met lange rijtuigen door bochten met een boogstraal van 360 mm rijden
Dit is belangrijk om te weten of je meegebogen wissels kunt gebruiken Zoals al aangegeven hebben die een afbuigend spoor van 360 mm In mijn plan heb ik op de stations zoveel mogelijk meegebogen wissels getekend zodat je perron en opstelsporen zo lang mogelijk zijn In mijn tekenwerk heb ik getekend met een tekenshablone van Mrail met boostralen van 360 en 420 mm Die kun je uiteraard vervangen door boogstralen R2 en R3 van de Crails Het zou hiervoor wel goed zijn als je het frame voor je spoor 170 cm breed maakt
Remie ik ga er voor vanavond mee stoppen
Groet Bart

Marcel112 · « **Reactie #46 Gepost op:** 22 April 2010, 23:39:53 »

Citaat van: Remie_märklín op 21 April 2010, 07:25:04

En hoe sluit ik dan de modules op elkaar aan? Dit is mijn eerste echte baan. hiervoor had ik een plaat met een klein stadje. Dus veel ervaring heb ik niet.

Door in andere draadjes te kijken kun je hier veel van leren.
Ook het maken van overgangen.
Leg de bakken tegen elkaar, bevestig de rails door middel van messing spijkers/schroeven aan de bak en snijd dan pas de rails door.
Er sit dan net één mm afstand tussen de rails, terwijl de bakken aan elkaar liggen.

Remie_märklín · « **Reactie #47 Gepost op:** 23 April 2010, 13:27:43 »

Hallo,
Ik wacht gedeuldig af.
De cie gaat nu ook door R1, dus dat zit goed. Het gaat vooral om het feit dat 1:87 niet doo R1 kan. LS icr kan dan wel door R1. Maar misschien zijn er andere 1:87 rijtuigen die niet door R1 komen. Dan zal ik deze niet kunnen kopen. Dus daarvoor wil ik toch maar R2&3 nemen.
Ik hoop dat het mij gaat lukken om meerdere verdiepingen te maken.

Remie

BAMA · « **Reactie #48 Gepost op:** 23 April 2010, 23:02:04 »

Remie
Als je voor mijn plan kiest wil ik op afstand met jou de baan in 3 verdiepingen maken
Met een goede communicatie met behulp van tekeningen van detaileringen door mij en foto's van jouw kant moet dat lukken.
Het is voor mij een uitdaging om dit met jou voor elkaar te maken
Hoe lang het gaat duren zien we wel
Op het gebiet van de electronica heb ik alleen ervaring met de annaloge techniek
Ik weet wel van de digitale techniek een klein beetje maar dat is onvoldoende om jou te adviseren
Dus wat dat betreft zul je zelf aan de slag moeten of met behulp van anderen
Ik denk bijvoorbeeld aan de automatisering van de 2 schaduwstations.
Tenslotte wil ik nog van je weten of je op het zichtbare deel van je baan met bovenleiding wilt gaan werken
Vanavond ben ik naar de clubavond van de modelspoorvereniging geweest.Dat is een mix van HO en N liefhebbers en gelijkstroom en wisselstroom Sints kort ben ik daar lid van
Remie hierbij laat ik het weer even
Groet Bart

Marcel112 · « **Reactie #49 Gepost op:** 24 April 2010, 22:00:06 »

Dat digitale zal dan ook geen probleem opleveren.
Indien het op dezelfde manier gedaan wordt als de bouw zal er vanuit het forum best wel iemand willen bijspringen op afstand.
Leuk dit wordt dan een 'Wat ben ik aan het bouwen' Tutorial voor de (her)beginners

Ronaldk · « **Reactie #50 Gepost op:** 25 April 2010, 09:12:03 »

En anders begin maar met lezen

we hebben hier al een uitgebreide handleiding over beginnen met digitaal: encyclopedie digitale besturing

Ik ben trouwens wel benieuwd naar de plannen... eens kijken wat op de vierkante meter gebouwd gaat worden...

O ja... heeft de speurtocht naar een nieuwe baanplan bij de buren ook al iets opgeleverd? http://forum.3rail.nl/index.php?PHPSESSID=bdmeaolamk4ro950e25a5rb3a5&topic=22511.msg377726#new

Groeten Ronald

BAMA · « **Reactie #51 Gepost op:** 25 April 2010, 17:14:54 »

Hoi Remie

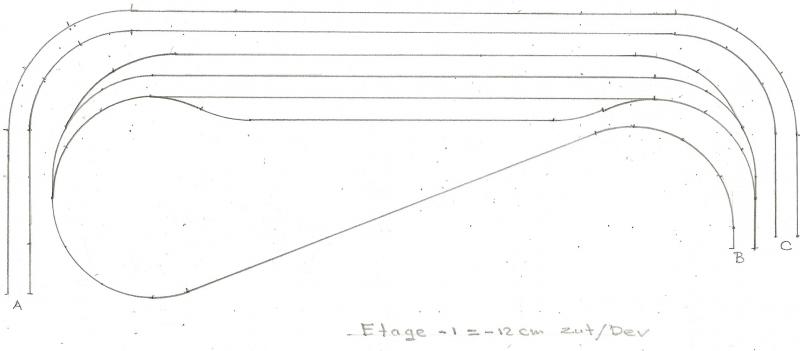

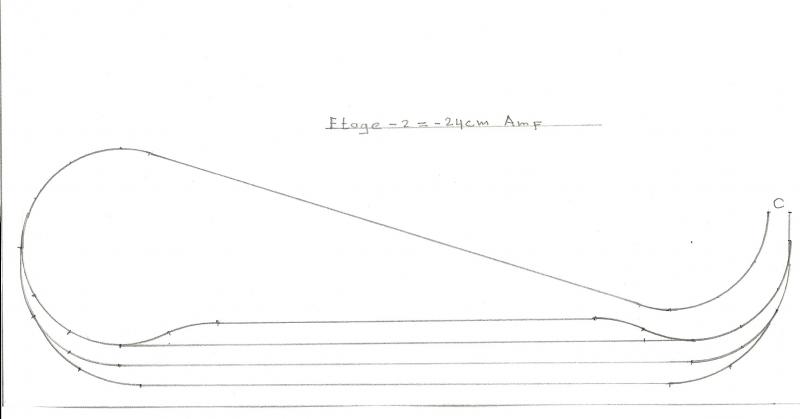

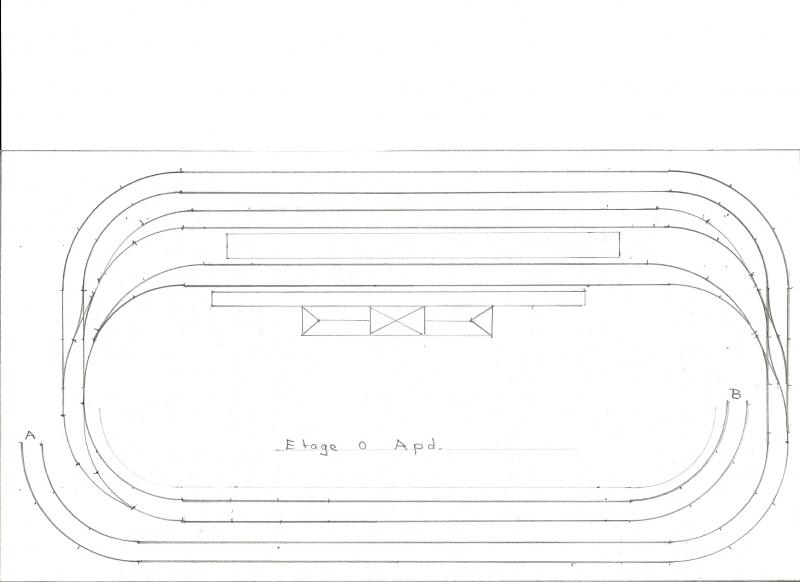

Hier is het baanplan

Ik ben benieuwd wat je ervan vind
De tekeningen zijn op schaal 1a10 gemaakt
Je tafel en het baan plan is 3 m lang
Om dat de printer max A4 is is daardoor iets van de tekening verwijderd waardoor de sporen wat erg dicht bij de zijkant lijken In werkelijkheid dus niet
Groet
Bart

BAMA · « **Reactie #52 Gepost op:** 26 April 2010, 11:52:35 »

Remie
Op voorhand van je commentaar ga ik al een wijziging aanbrengen.
In de bocht linksonder op etage 0 ga ik de meegebogen wissels verwijderen en vervangen door een paar slankewissels in het rechte gedeelte aan de onderkant in de hellingbaan.
Dit heeft 2 redenen. A om R2 en R3 boogstraal toe te kunnen passen.Het is dan wel noodzakelijk om je baan 170cm breed te maken
B ik verwacht dat de meegebogen wissels niet goed zullen werken omdat ze al in de hellingbaan liggen en in dwarsdoorsnede horizontaal moeten liggen Dit betekent dat ze als dat al lukt verwrongen worden aangebracht Ik hoop dat je dit begrijpt .
Deze wissels heb je nodig als overlooppwissels om je treinen die van af spoor 1 en 2 vanaf het stationsgebouw gezien naar links vertrekken op het rechterspoor van de hoofdbaan te laten rijden
Verder zal ik de sporen en wissels coderen
Dit is gemakkelijk in de onderlinge communicatie

Groet Bart

BAMA · « **Reactie #53 Gepost op:** 26 April 2010, 22:39:42 »

Remie
Tot en met 5 mei ga ik andere dingen doen
Van af donderdag 6 mei ga ik weer met onze hobby aan de slag
Groet
Bart

BAMA · « **Reactie #54 Gepost op:** 10 May 2010, 19:24:26 »

Hoi Remie
Het is een tijdje stil geweest van mijn kant
Ik ben al wel aan het tekenen geweest

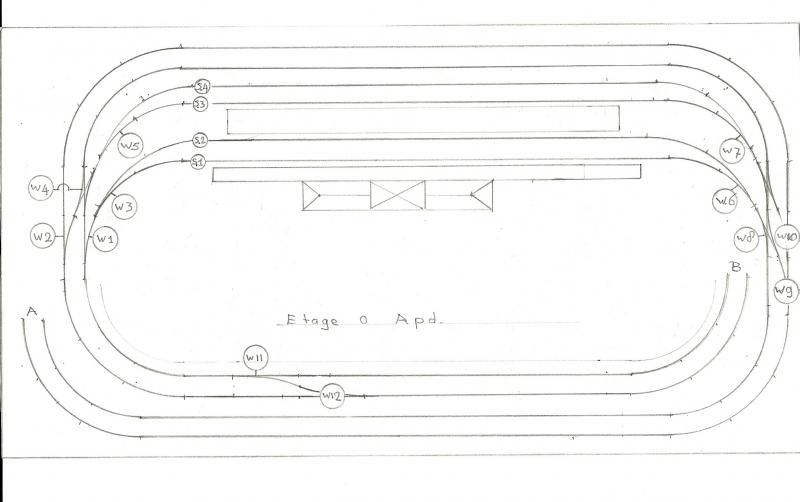

Ten 1e heb ik een wijziging aangebracht in de overloopwissels W11 en W12

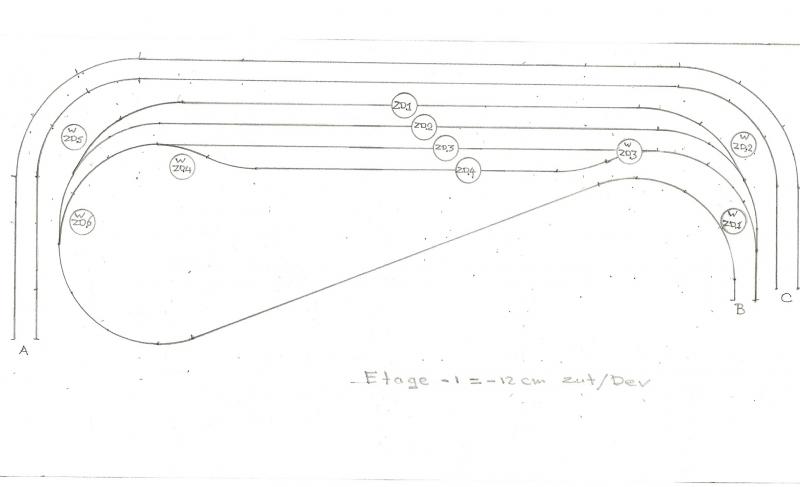

Ten 2e heb ik alle sporen en wissels gecodeerd
Ten 3e ben ik bezig om een 2e baanplan te tekenen waarbij je ipv 3 maar 2 etages hebt
ten 4e heb ik nog een 3e baanplan in gedachten ook met 2 etages
Ik hoop je snel het eea te kunnen laten zien
Het uploaden van plaatjes en tekeningen is nog steeds voor mij een probleem
Ik kom een heel eind tot aan de code maar daar stopt het voor mij omdat niet duidelijk word aangegeven hoe verder te gaan
Misschien kan een 3e die dit leest en van wanten weet voor mij een letterlijke stappenplan maken
Remie tot snel
Groet Bart
