Auteur Topic: BNLS-Werkspoor - Mat '34 Diesel 3 van MK modelbouwstudio's  (gelezen 288002 keer)

1200blauw

  • Offline Offline
  • Berichten: 2869
  • Twentelijn 1968-1980
Re: BNLS Baanbreker - Mat '34 Diesel 3 van MK modelbouwstudio's
« Reactie #600 Gepost op: 23 November 2013, 19:33:47 »
Tjonge, wat een werk weer  (y)
En voor wat betreft dat bedieningspaneel: zou het iemand opgevallen zijn als je het niet genoemd had?

De titel klopt natuurlijk onderhand voor geen meter meer. Ik heb 'm hierboven alvast voor je aangepast.

Re 6/6

  • Offline Offline
  • Berichten: 223
  • Het heden is het verleden van de toekomst
Re: BNLS Baanbreker - Mat '34 Diesel 3 van MK modelbouwstudio's
« Reactie #601 Gepost op: 24 November 2013, 14:41:12 »
Wat een geweldig bouwverslag om door te lezen, mijn  complimenten. Wat een mooi werkstuk maakt u er van, het vakmanschap straalt er vanaf. Ik heb diep respect voor deze bouwkunst, ga zo door het inspireert geweldig. (y)

Groet,

Ron
Bouwen en rijden met wat je leuk vind

Karst Drenth

  • Offline Offline
  • Berichten: 10474
  • NS blauw, groen, rood, bruin, grijs en standgroen
    • Plan U op Sleutelspoor
Re: BNLS Baanbreker - Mat '34 Diesel 3 van MK modelbouwstudio's
« Reactie #602 Gepost op: 24 November 2013, 15:34:33 »
Hoi Allemaal ;)

@1200blauw

;D

@ron

Thnx, graag gedaan :)


En ja, vandaag weer lekker vlijtig geweest ( gisteren ook, maar dat was de ABk en die is ( bijna ) hetzelfde als de Bk ). Nu dus de mBD... zit verreweg de meeste 'kabels' in ;)

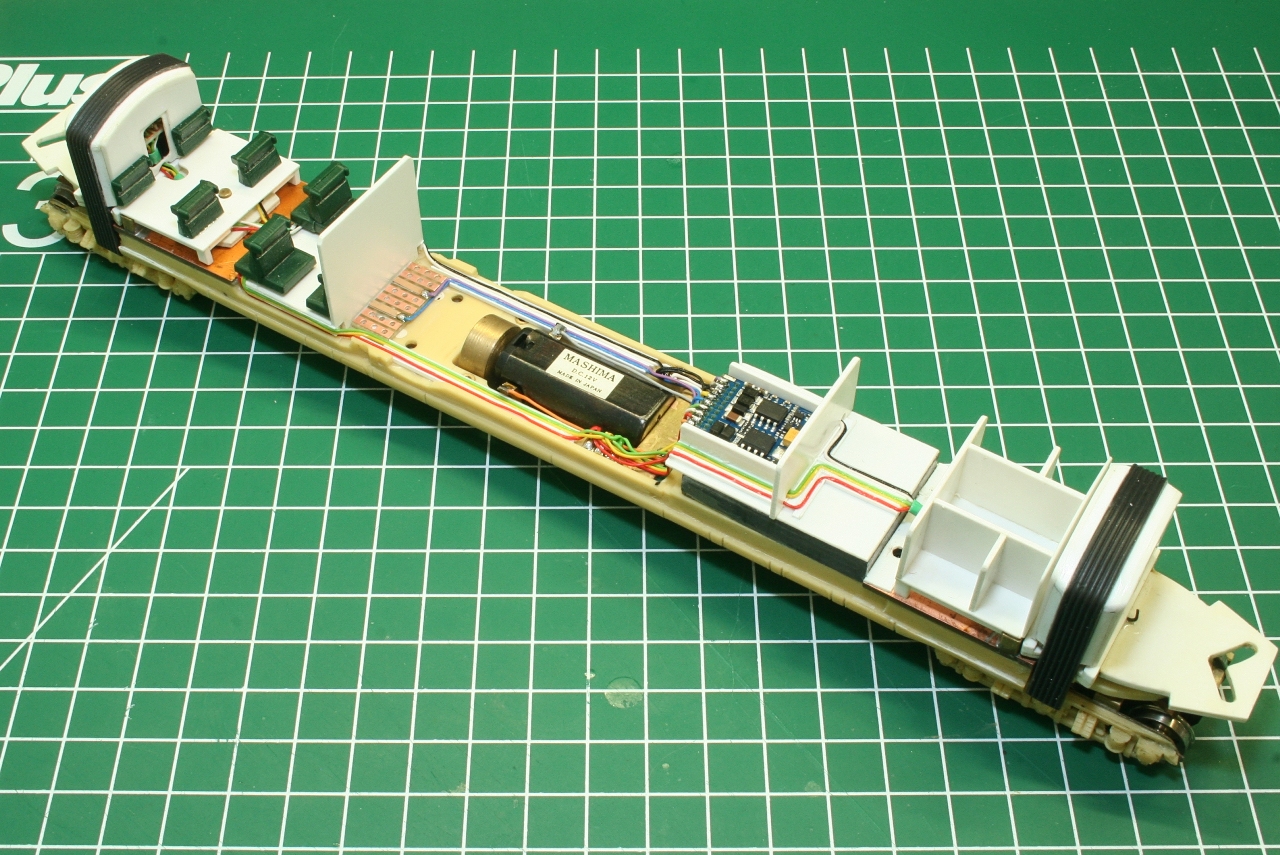

... Overzicht van de werkzaamheden :) En... omdat jullie het vast wel waarderen, 'enkele' detailfoto's van de dradentrekkerij :P ...

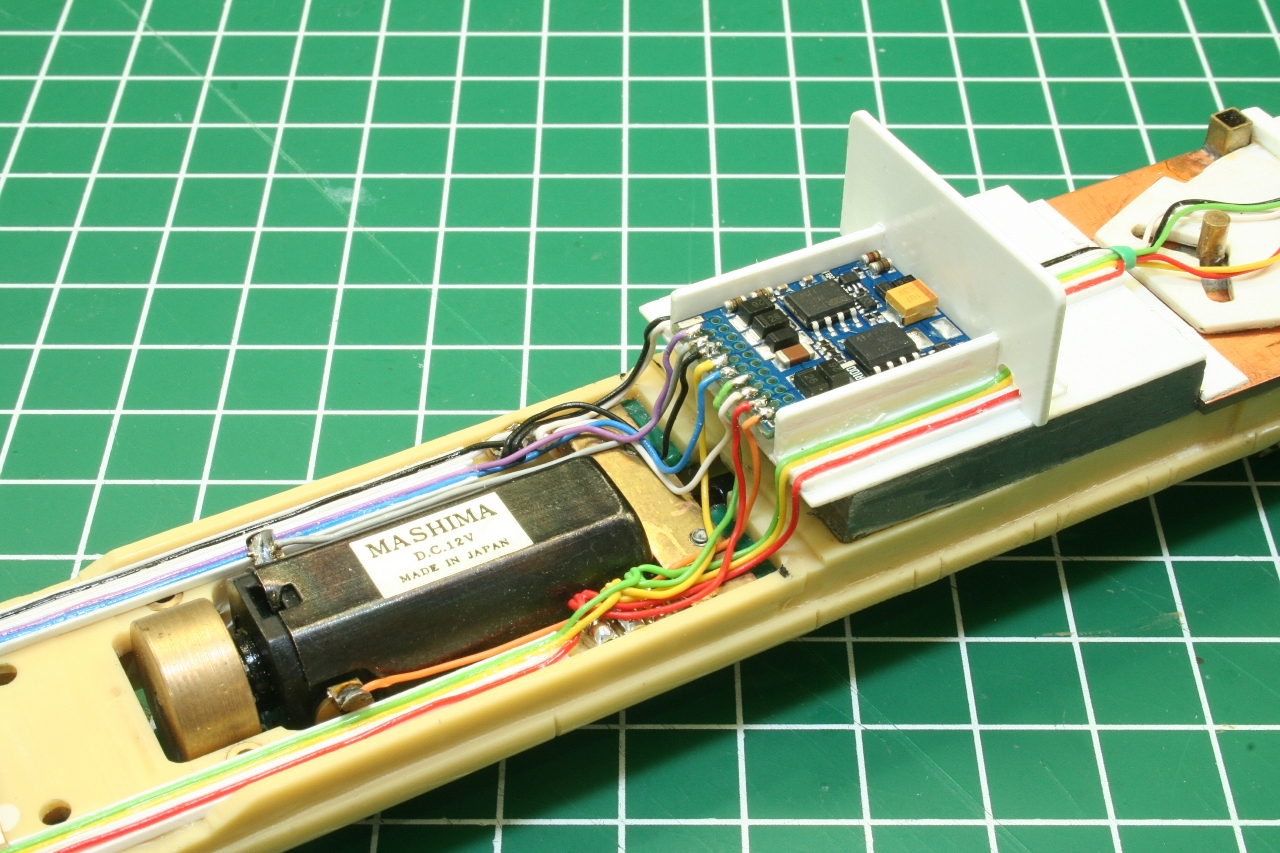

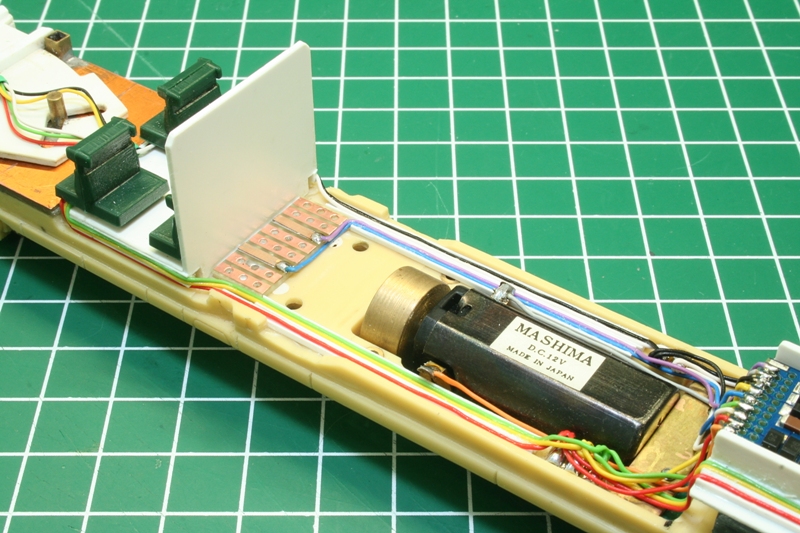

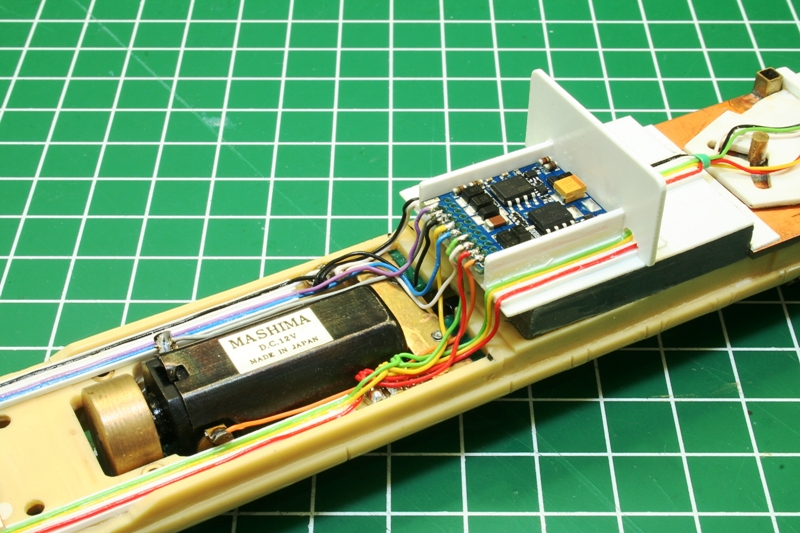

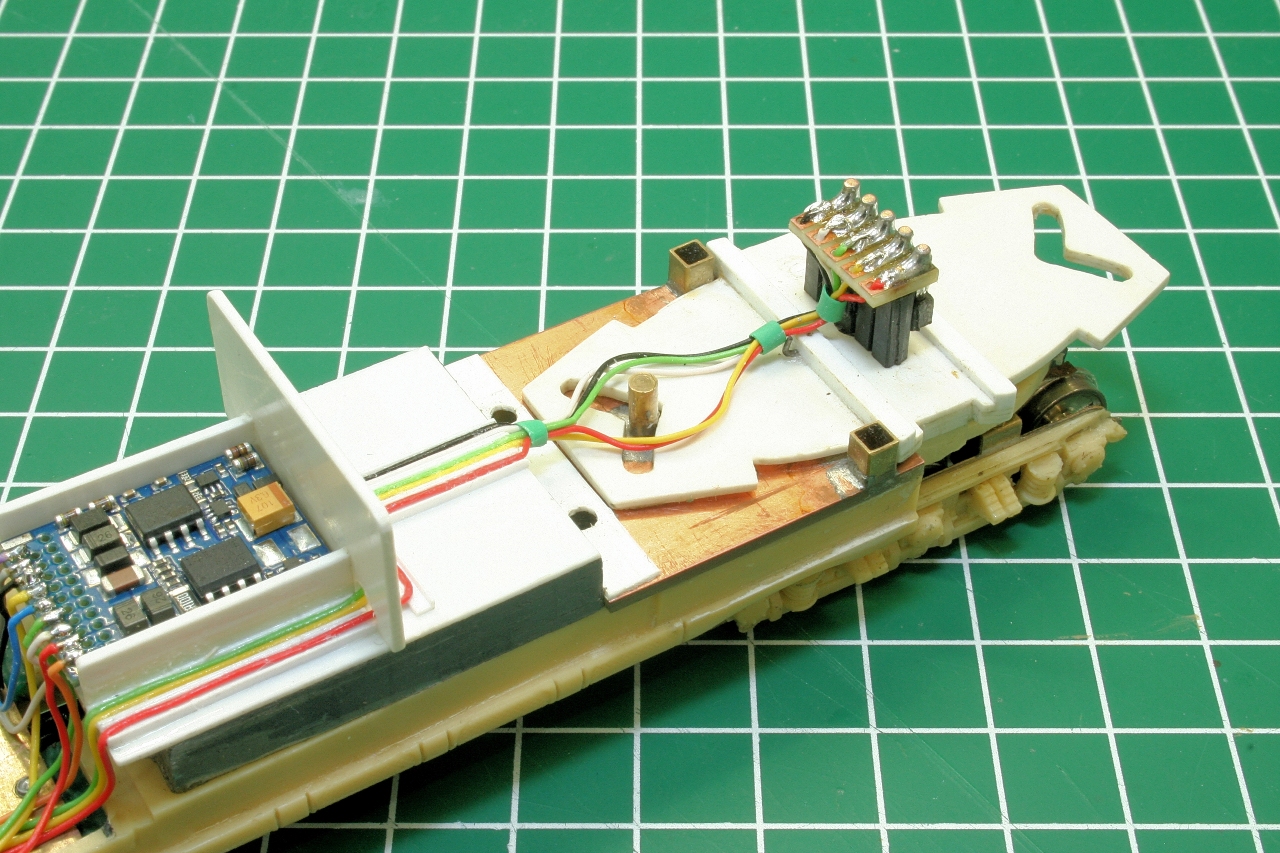

... eerst de machinekamer. Veel functies, betekent veel draadjes... en weinig ruimte, dus...



... nette gootjes en stukjes print, waarop e.e.a. vastgezet wordt. De binnenverlichting van de mBD wordt via AUX2 gestuurd en de 'onboard' plus ( blauw )

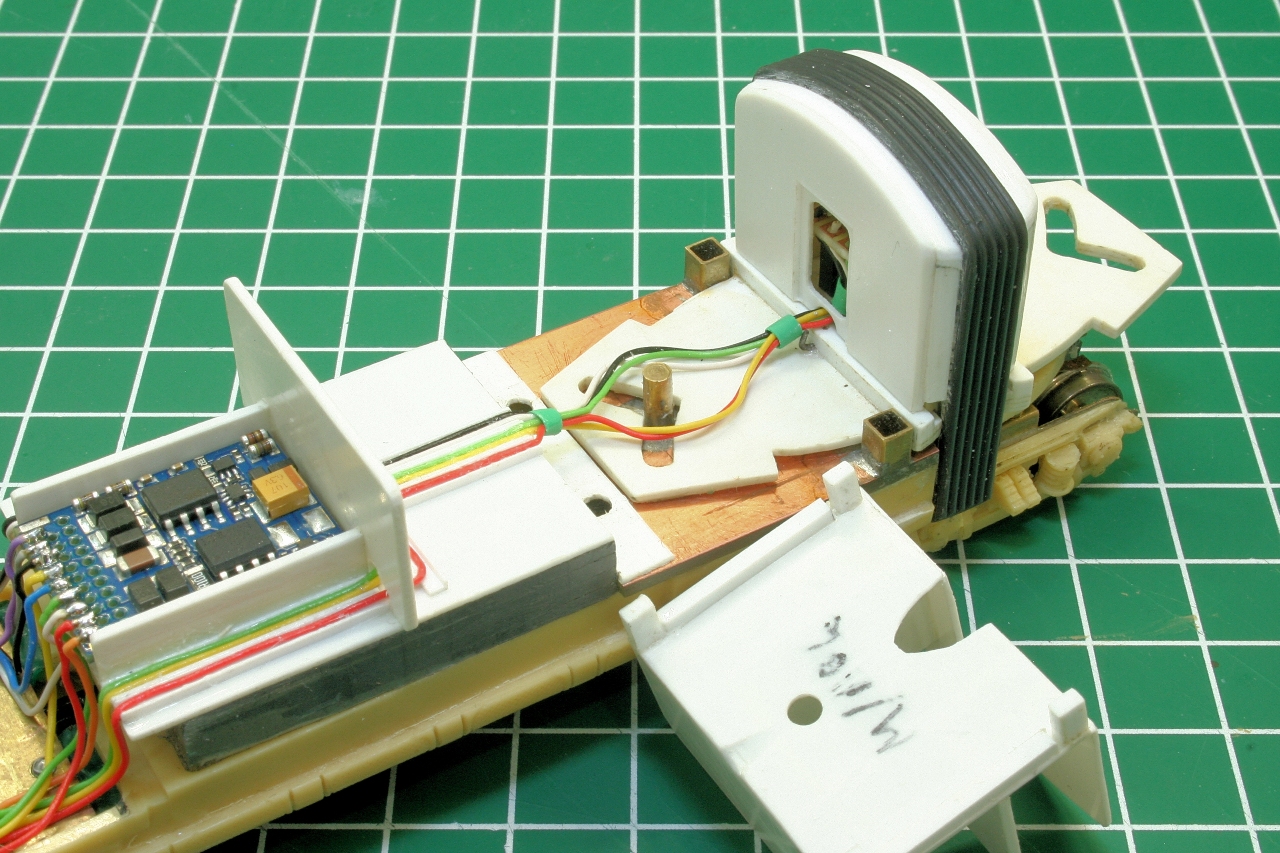

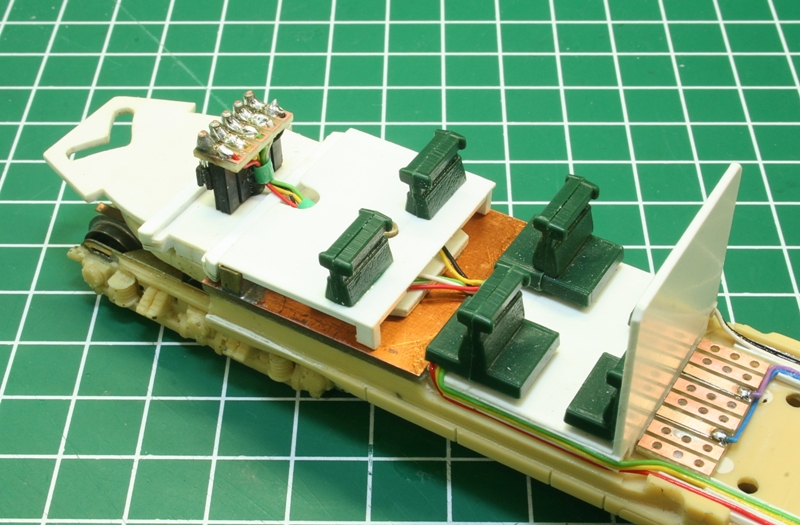

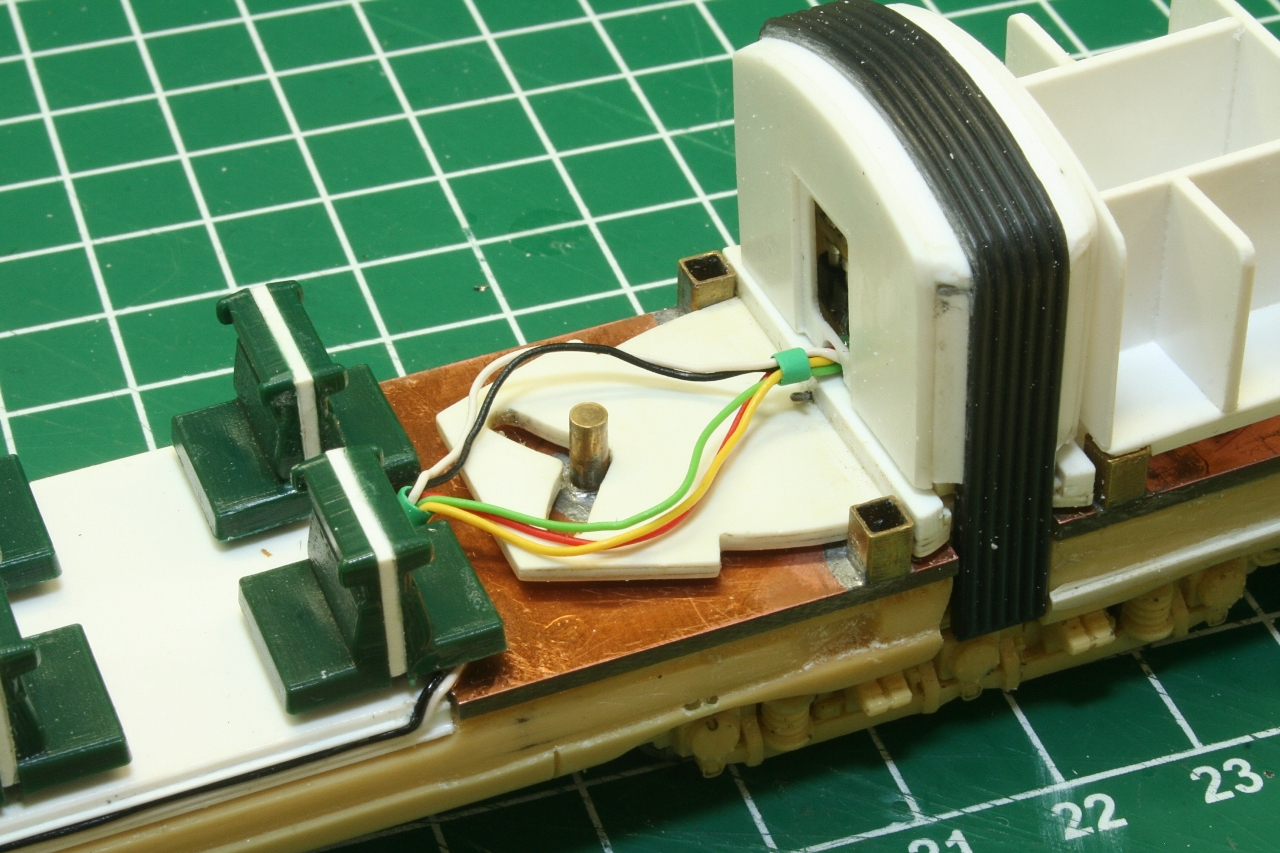

... wat 'gootwerk' en de verbinding naar de stekker op het draaistel...



... in de rechtuit stand zit er een klein lusje in de draadjes, om...



... de beweging van het draaistel op te vangen in een boog.

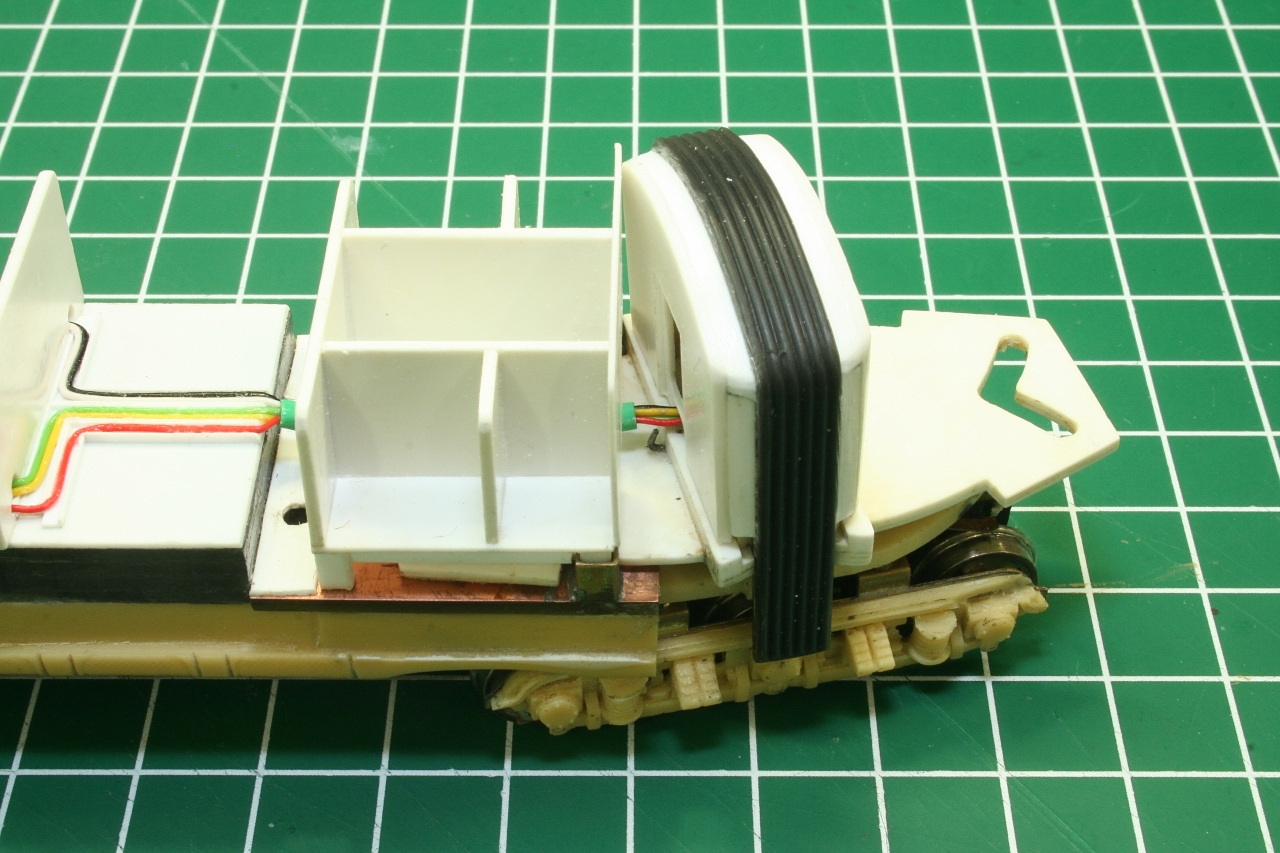

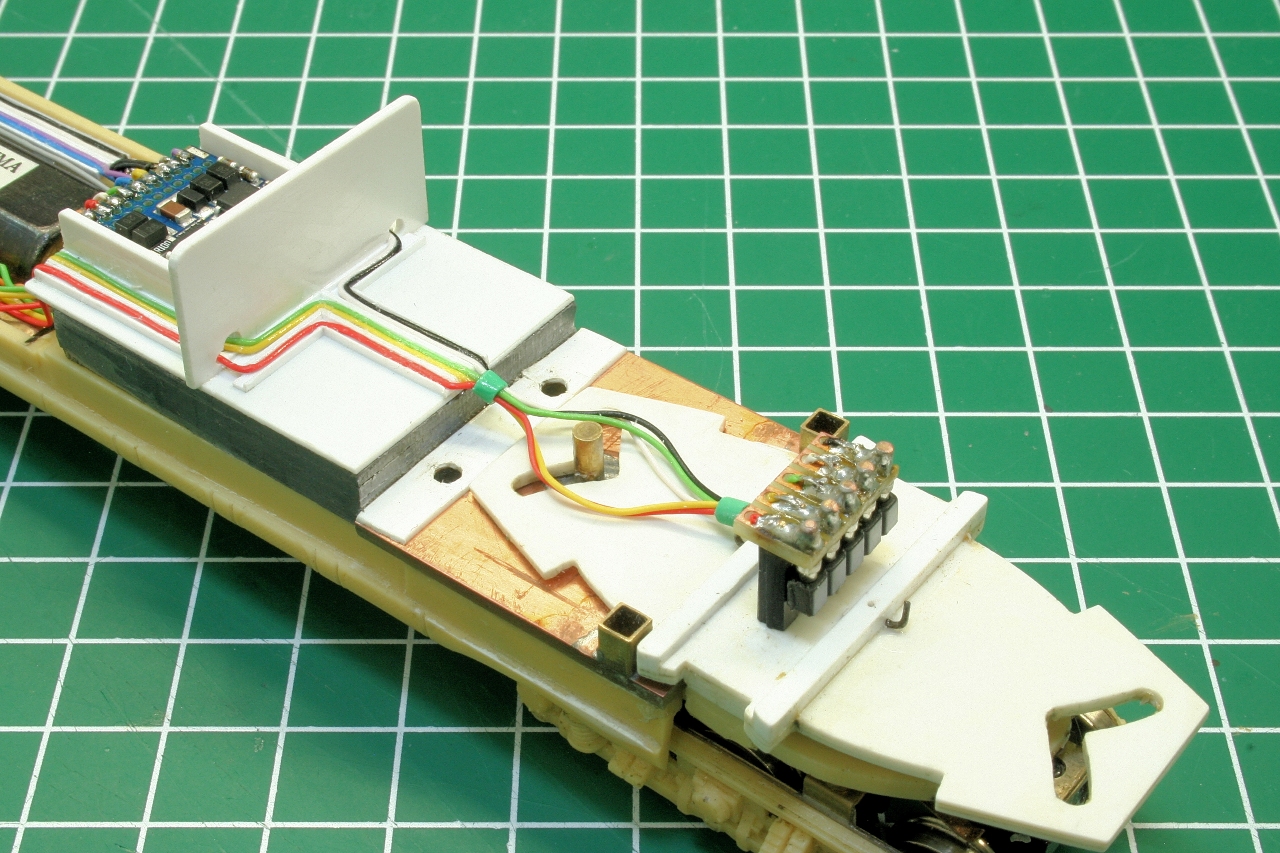

... het inkepingkje in de vouwblag zat er al in... in het plateautje ( onder ) nog niet. ;)

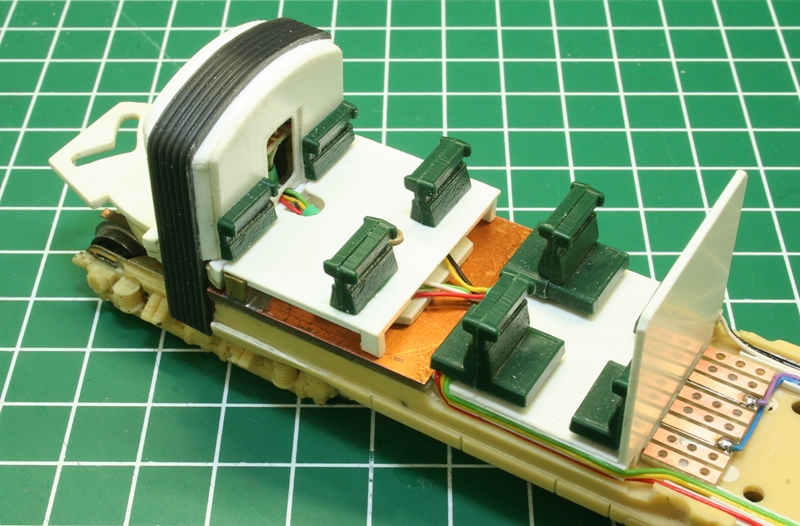

... past er mooi op zo  8)



... en dit is wat je nog ziet als het stel door een bocht rijdt ;)

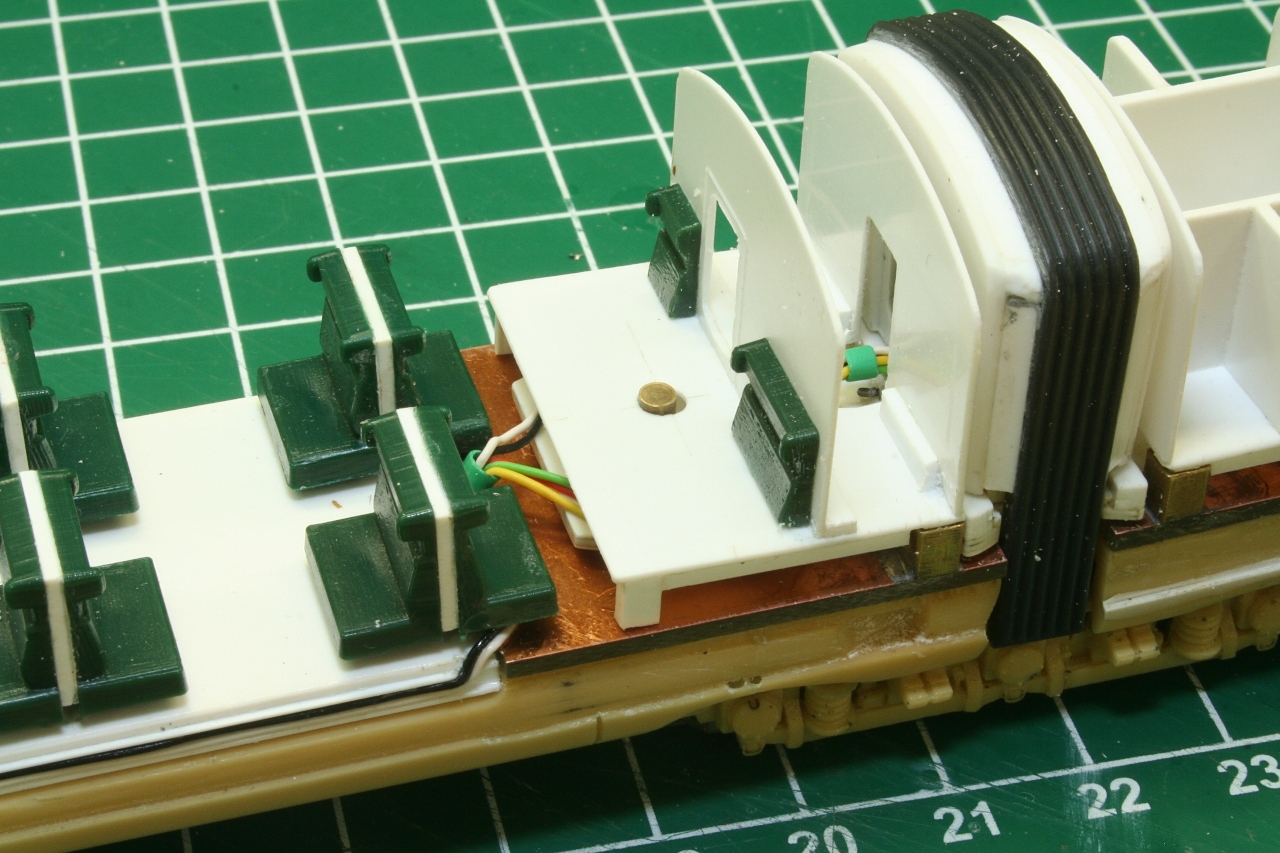

... de Bk-kant is iets minder spectaculair...



... maar daar ook een net inkepingkje en het plateautje past er weer mooi op ;)


Zo... rest nog de binnenverlichting en het aansluiten van de stekkers van de ABk en Bk... dan istie technisch af en kunnen we hem spuitklaar gaan maken :P 8) ;D


Grtzz,

Karst

peterha

  • Offline Offline
  • Berichten: 1185
Re: BNLS Baanbreker - Mat '34 Diesel 3 van MK modelbouwstudio's
« Reactie #603 Gepost op: 24 November 2013, 15:56:16 »
Hi Karst,

Weer een perfect stukje modelbouw. Dit soort (detail)foto’s worden (zeker door mij) altijd gewaardeerd; kan overigens menigeen nog veel van leren.
Ik steek hier veel van op en is een grote inspiratiebron voor me.

De printplaatjes aan beide zijden van de motor zijn een soort verdeelplaatjes, neem ik aan? Hierop sluit je de decoderdraden aan en verbindt ze verder door de rijtuigen in?

Heel slim is ook het „contact” printverdeelplaatje, hoef je alleen nog maar de kap te plaatsen en heb je geen last van losse draden of stekkertjes.

Ben nog wel benieuwd naar de mechanische doorverbinding van de beide kopstellen naar dit middenstel. Maar gezien de stekkertjes zal dit ook wel weer een vernuftig iets worden.

Goed werk, geniet elke keer weer van je vorderingen.

Groeten,
Peter
Met vriendelijke groet,
Peter

Karst Drenth

  • Offline Offline
  • Berichten: 10474
  • NS blauw, groen, rood, bruin, grijs en standgroen
    • Plan U op Sleutelspoor
Re: BNLS Baanbreker - Mat '34 Diesel 3 van MK modelbouwstudio's
« Reactie #604 Gepost op: 24 November 2013, 16:07:25 »
Hoi Peter,

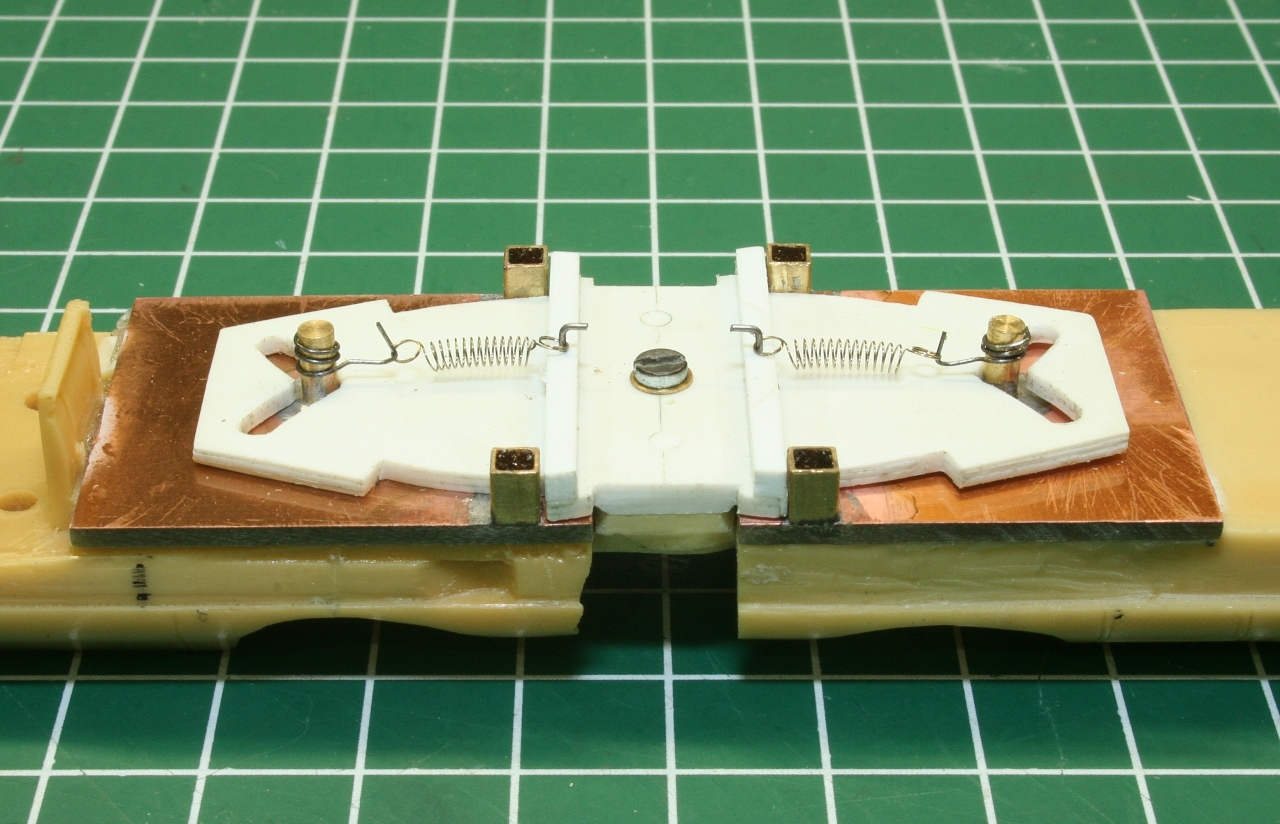

Mechanisch ziet het er zo uit:



... aan de bovenzijde nog twee haakjes voor de veertjes gemaakt en een veertje gedraaid dat over de geleidingspin klemt om daar de PIKO HK veertjes aan te hangen, zodat de boel mooi strak getrokken wordt in de rechtuitstand.



... de maximale uitslag

En ja, die stukjes print zijn er alleen om de draden per kleur te 'verzamelen' ;)

Grtzz,

Karst

peterha

  • Offline Offline
  • Berichten: 1185
Re: BNLS Baanbreker - Mat '34 Diesel 3 van MK modelbouwstudio's
« Reactie #605 Gepost op: 24 November 2013, 16:31:45 »
Hi Karst,

Bedankt, maar die plaatjes van de koppeling van de rijtuigen had ik gezien, maar ik bedoelde eigenlijk de mechanische doorverbinding van de kabels/aansluitingen. Misschien is in dit verband mechanisch niet het goede woord, maar is kabelaansluitingen beter.
D.w.z. de verbinding naar de stekker op het draaistel, dus de ene bak aangesloten op de andere.
Maar jou kennende komt hiervan ook wel weer een fraai plaatje van.

Succes met bouwen en veel inspiratie toegewenst  :)

Groeten,
Peter
Met vriendelijke groet,
Peter

Karst Drenth

  • Offline Offline
  • Berichten: 10474
  • NS blauw, groen, rood, bruin, grijs en standgroen
    • Plan U op Sleutelspoor
Re: BNLS Baanbreker - Mat '34 Diesel 3 van MK modelbouwstudio's
« Reactie #606 Gepost op: 24 November 2013, 18:52:19 »
Hoi,

Zal ik dan de laatste technische plaatjes van de mBD dan ook maar posten ;)

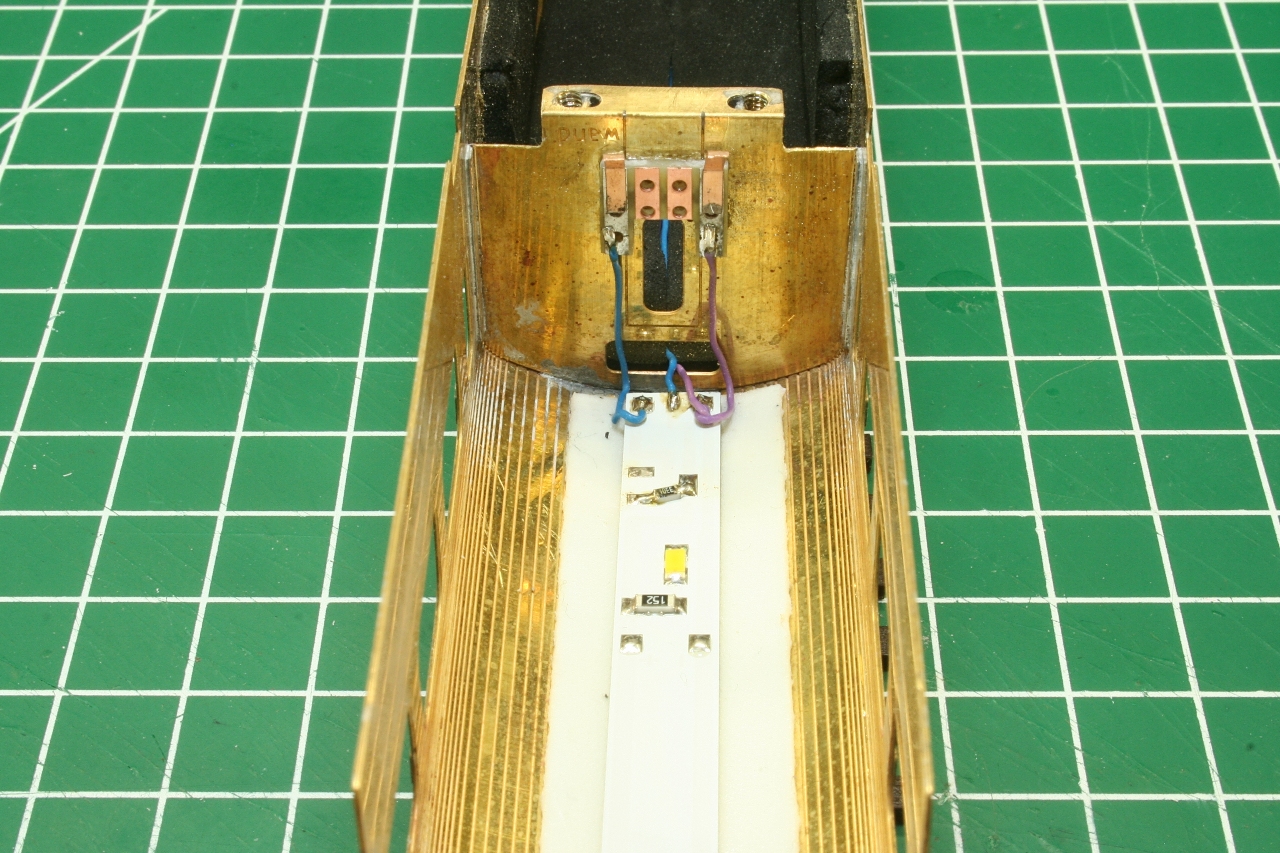

... weer wat LED stripjes in stukken gezaagd. Hier is ook beter te zien hoe dat printje met de contacten werkt/opgebouwd is.

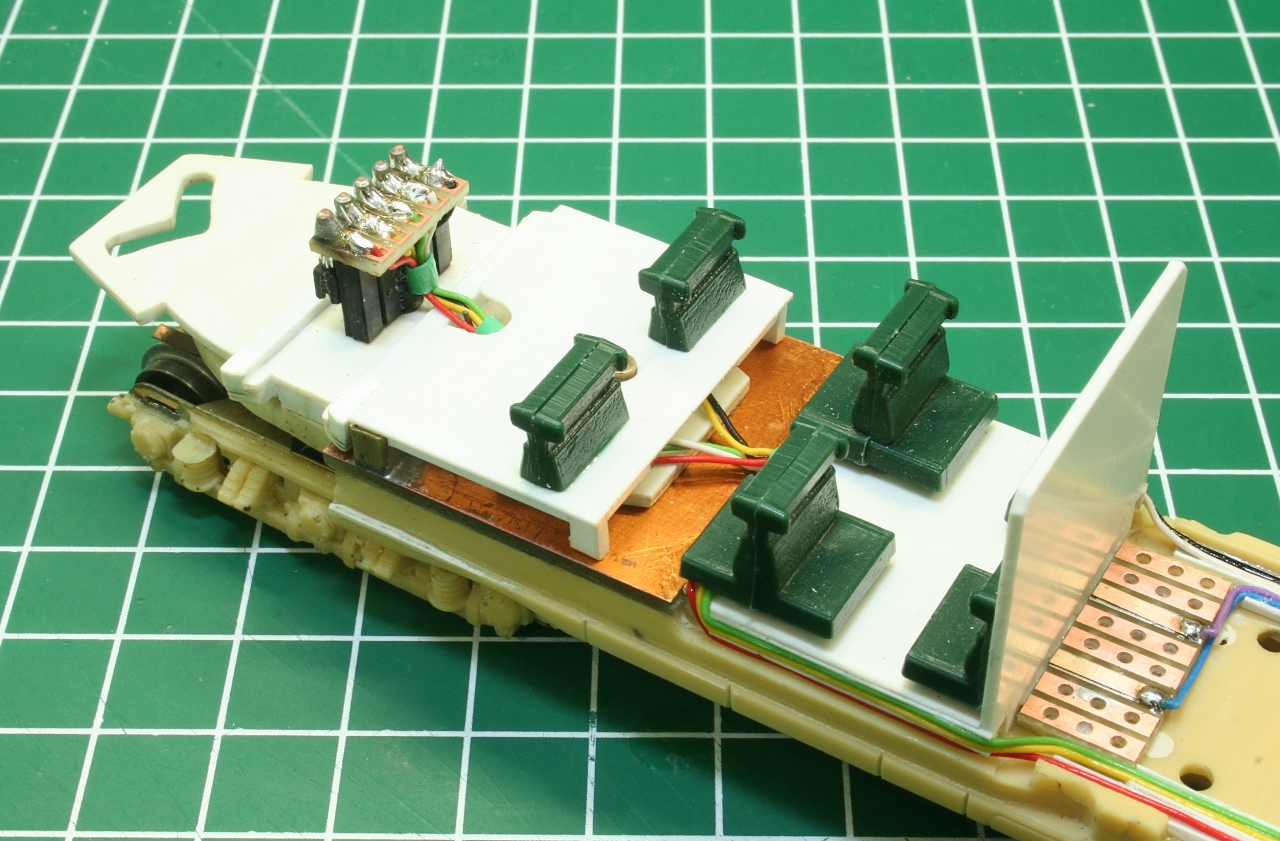

... detailtje uit andere hoek.



... en wat straaalt dat witte styreen he ;) Wordt vast beter als het interieur een kleurtje heeft :)


Grtzz,

Karst

zuylen

  • Offline Offline
  • Berichten: 4517
Re: BNLS Baanbreker - Mat '34 Diesel 3 van MK modelbouwstudio's
« Reactie #607 Gepost op: 24 November 2013, 19:27:20 »
En we hebben licht!!!! Ik ben benieuwd naar het eindresultaat. Zal vast wel goed zijn, gezien jouw kunnen. (y) (y)
zuylen is helaas in januari 2025 overleden

Bert_Apd

  • Offline Offline
  • Berichten: 1904
  • N-Spoor DB Epoche III
Re: BNLS Baanbreker - Mat '34 Diesel 3 van MK modelbouwstudio's
« Reactie #608 Gepost op: 24 November 2013, 21:05:07 »
Hoi Karst,

Erg mooi allemaal hoor  (y)  (y)  (y)

Ik had eerder je omBC 2900 al voorgedragen voor het "Model 2013", maar je bent nu bezig met een concurrentieslag tussen je eigen modellen...  ;D

Hoe moet dat nu?  ;)

En de eerste en de tweede prijs?  ;D

Groetjes,
Bert

Karst Drenth

  • Offline Offline
  • Berichten: 10474
  • NS blauw, groen, rood, bruin, grijs en standgroen
    • Plan U op Sleutelspoor
Re: BNLS Baanbreker - Mat '34 Diesel 3 van MK modelbouwstudio's
« Reactie #609 Gepost op: 24 November 2013, 23:54:25 »
Hoi,

Hmmm.... ff dit: ik doe dit niet voor een vorm van competitie hoor... WEL hiervoor:
... ga zo door het inspireert geweldig. (y)

... DUS !!

En Paul, ik weet dat je het niet zo bedoeld, maar wil je nou echt mensen die 'te goed' zijn weren van dit forum ?? Lijkt me niet de bedoeling. Tenzij ook hier geldt, net als in het verziekte Nederlandse bedrijfsleven, dat je je kop niet boven het maaiveld mag uitsteken en er louter naar kwantiteit in plaats van kwaliteit gekeken wordt...  ::) ::)

Goed, dat was een intermezzo dat mij persoonlijk altijd raakt. Te veel slechte ervaringen mee en mee gehad ;)


Foto's !!!

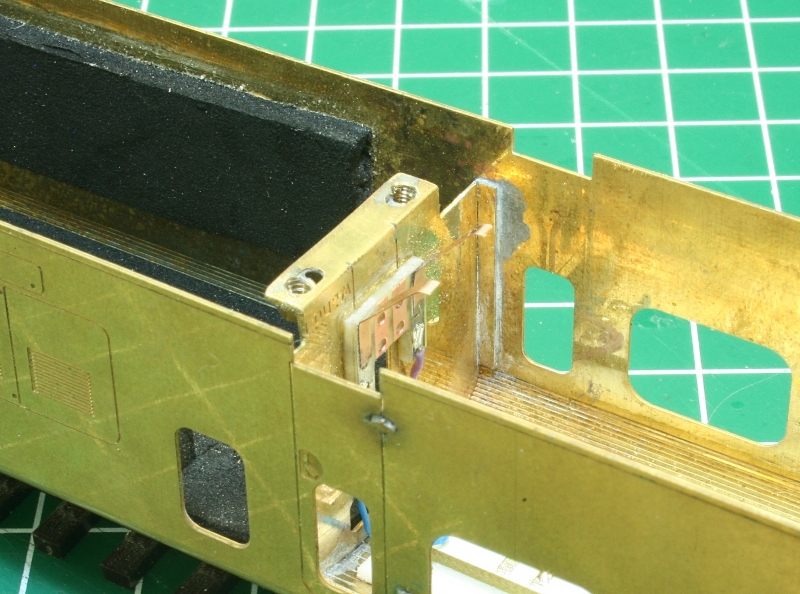

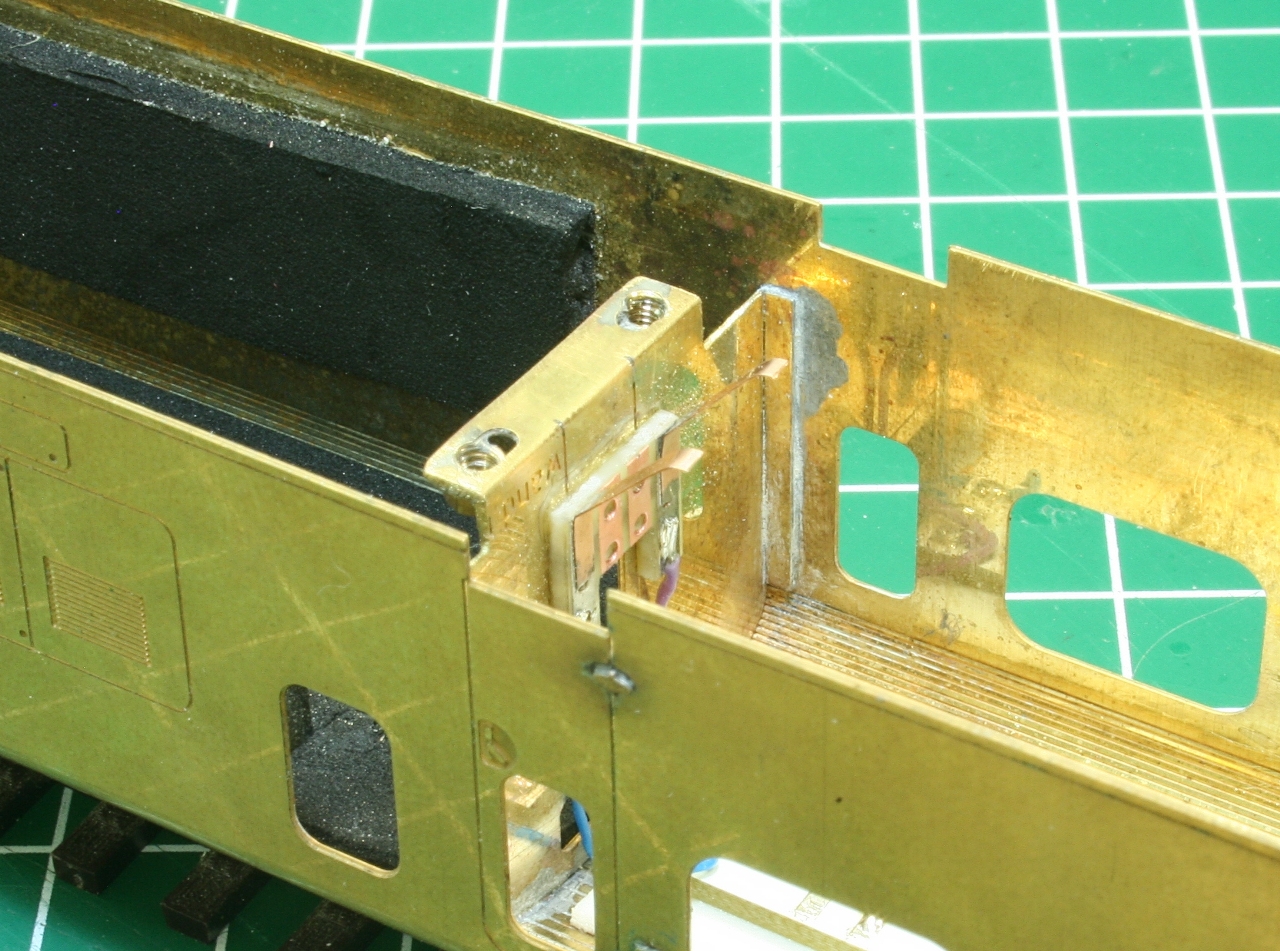

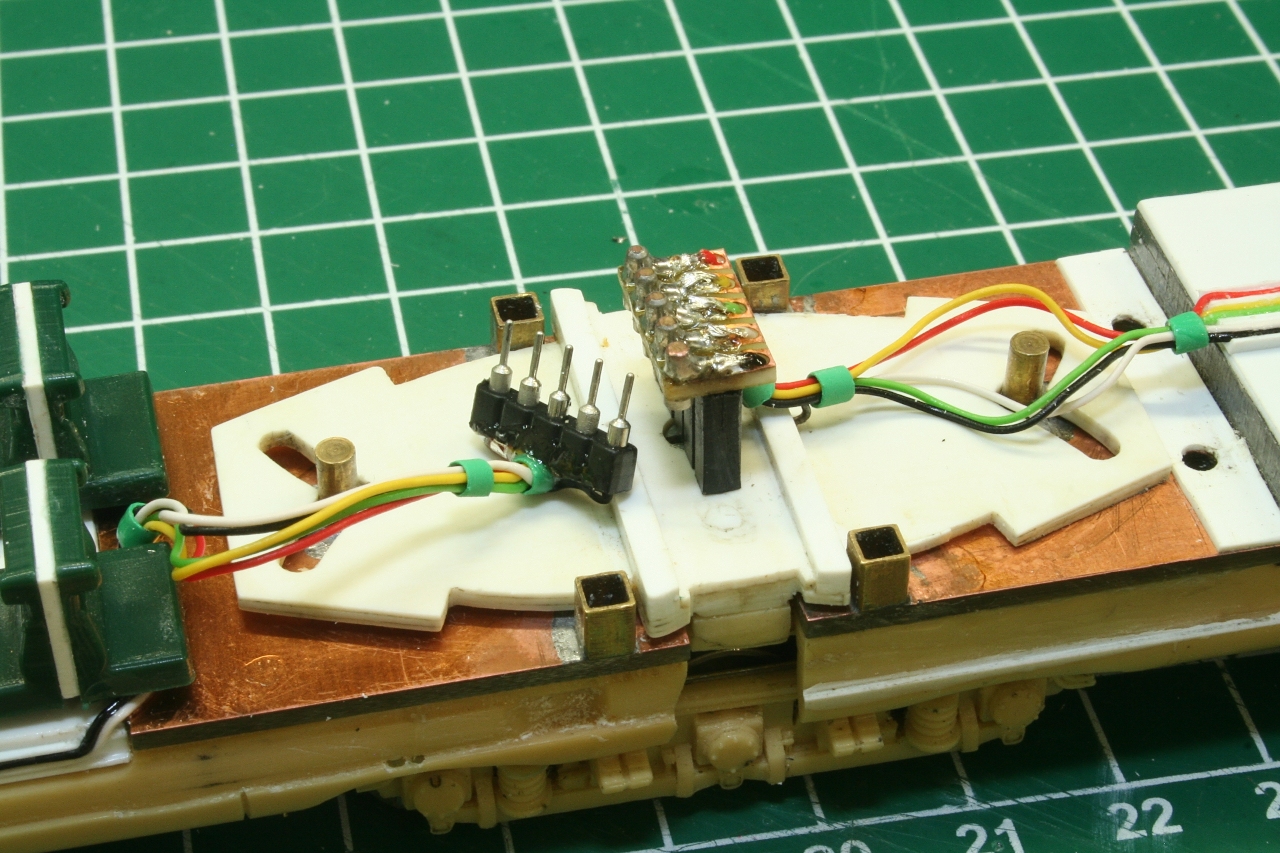

... Van de laatste solderingen  ;D ;D 8)  Zo wordt het dus Peter. in het middenblokje zit een stekertje dat...



...van onderen in een rij busjes geprikt wordt. Uitsparing in de vouwbalg ook weer goed te zien.



... en zo is van al dat fraais niks meer te zien :P ;)

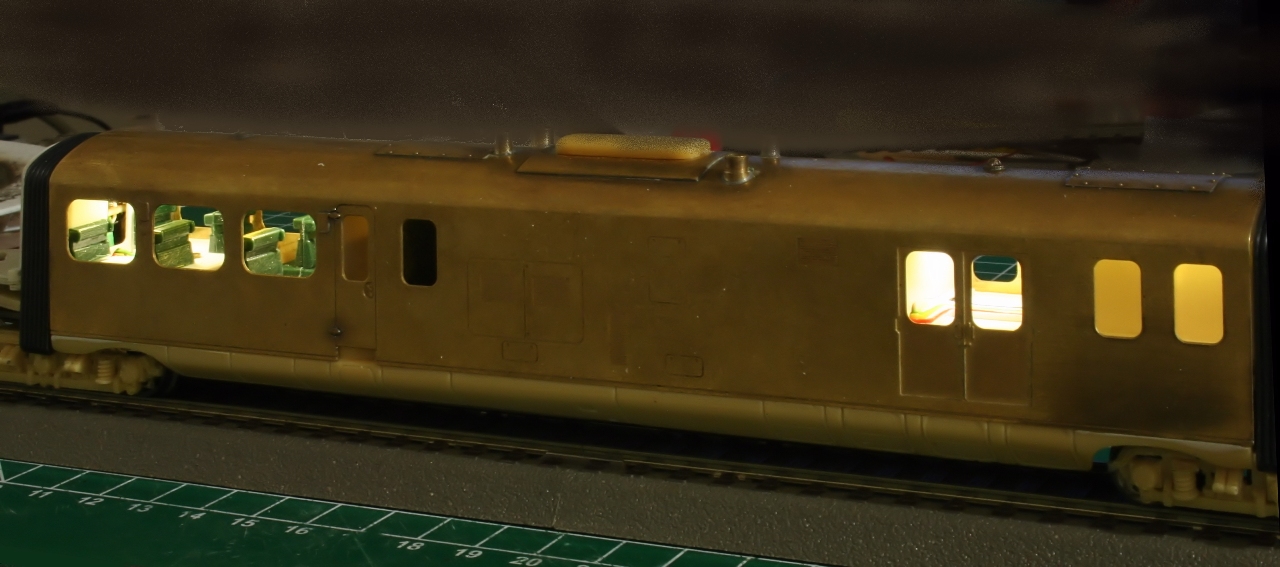

En ... de verlichting werkt ;) Zal morgen-middag een filmpje proberen te schieten :D


Grtzz,

Karst
« Laatst bewerkt op: 25 November 2013, 00:16:01 door Karst Drenth »

Romar

  • Offline Offline
  • Berichten: 3837
    • Driehuizen in 1:87
Re: BNLS Baanbreker - Mat '34 Diesel 3 van MK modelbouwstudio's
« Reactie #610 Gepost op: 25 November 2013, 00:02:49 »
Waar blijft dat filmpje Karst?
In vergelijking met je laatste post is het toch al zeker 2 minuten  'morgen'...   ;D ;D
Herrie liefhebber, Early hardcore, Industrial & Frenchcore.

Karst Drenth

  • Offline Offline
  • Berichten: 10474
  • NS blauw, groen, rood, bruin, grijs en standgroen
    • Plan U op Sleutelspoor
Re: BNLS Baanbreker - Mat '34 Diesel 3 van MK modelbouwstudio's
« Reactie #611 Gepost op: 25 November 2013, 00:16:17 »
Hier:



't is maar een klein filmpje ;)  Sluitseinen zie je helaas weinig van...
« Laatst bewerkt op: 25 November 2013, 00:41:49 door Karst Drenth »

E.r.i.k.

  • Offline Offline
  • Berichten: 192
Re: BNLS Baanbreker - Mat '34 Diesel 3 van MK modelbouwstudio's
« Reactie #612 Gepost op: 25 November 2013, 01:42:08 »
Tenzij ook hier geldt, net als in het verziekte Nederlandse bedrijfsleven, dat je je kop niet boven het maaiveld mag uitsteken en er louter naar kwantiteit in plaats van kwaliteit gekeken wordt...  ::) ::)

Karst, voor mij ben je een van de smaakmakers van dit forum - blijf vooral over dat maaiveld heenkijken zodat we je goed kunnen zien!
Veel dank dus voor dit technisch kijkplezier, dat we er nog maar lang van mogen meegenieten.

Groeten, Erik

Peter Korsten

  • Offline Offline
  • Berichten: 8571
Re: BNLS Baanbreker - Mat '34 Diesel 3 van MK modelbouwstudio's
« Reactie #613 Gepost op: 25 November 2013, 07:39:19 »
En in bredere zin werken zulke projecten als inspiratie, zodat anderen voorzichtig de eerste stappen op het gebied van "treintje verbouwen" gaan zetten. Uiteindelijk is dat beter voor de hobby in zijn geheel.

- Peter (die de afgelopen week weer eens project heeft opgepakt dat al een jaar stil lag)
***** ***** ***** ***** ***** ***** ***** ***** 40

Jeroen Water

  • Offline Offline
  • Berichten: 5370
  • NS tijdperk IV (1973/1974)
    • Flickr Fotostream Jeroen Water
Re: BNLS Baanbreker - Mat '34 Diesel 3 van MK modelbouwstudio's
« Reactie #614 Gepost op: 25 November 2013, 07:49:21 »
Ongelooflijk fraai Karst!  (y) (y) (y)

Een paar postings terug schreef je over de bagagerekken dat er helaas weinig van te zien was. Ik vraag me alleen wel af, nu je de bakken voorzien hebt van interieurverlichting of er straks niet nóg meer sfeer uit het treinstel zal komen als je in ieder geval de staanders van de bagagerekken neerzet. Want al die staanders zullen toch wel opvallen als je DE-3 straks in een schemerig Mariënberg langs het perron staat te pruttelen....

Jeroen

Bouwt aan Ermehuizen met het dienstregelingsjaar 1973/1974
